Описание "Направленная панельная антенна GEPRC Triple Feed Patch-1 5.8 ГГц"
|

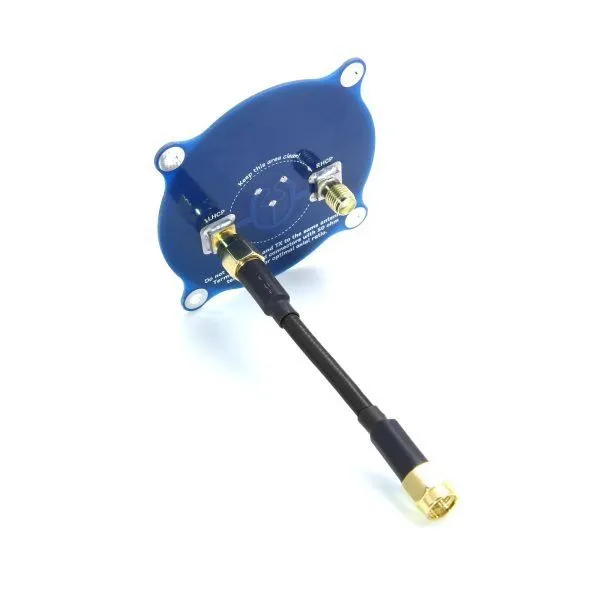

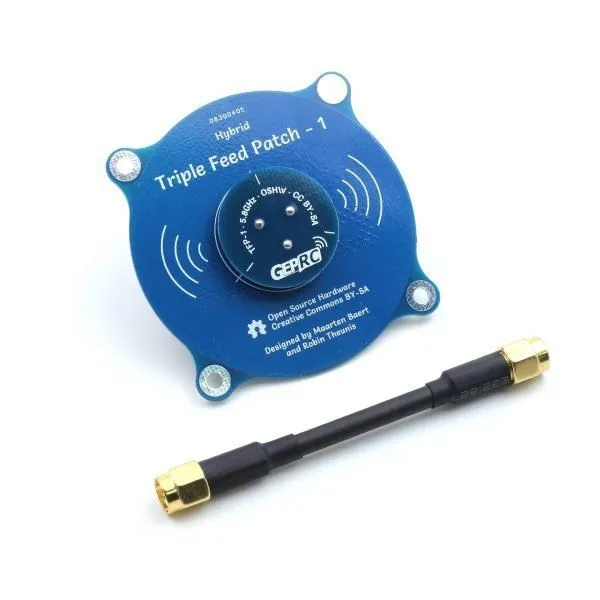

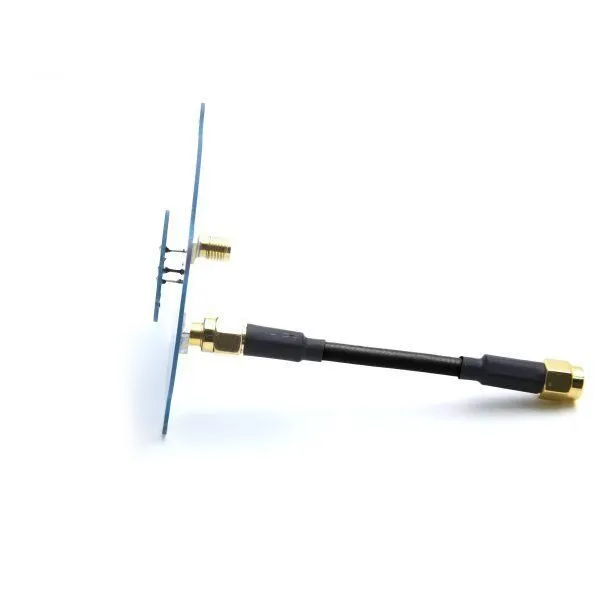

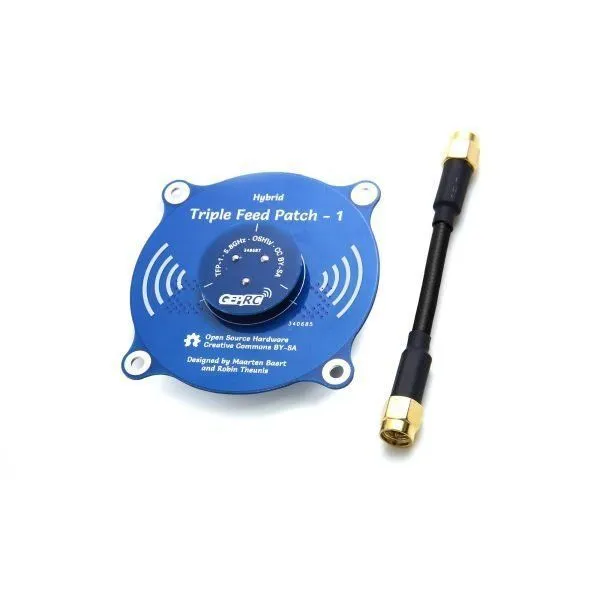

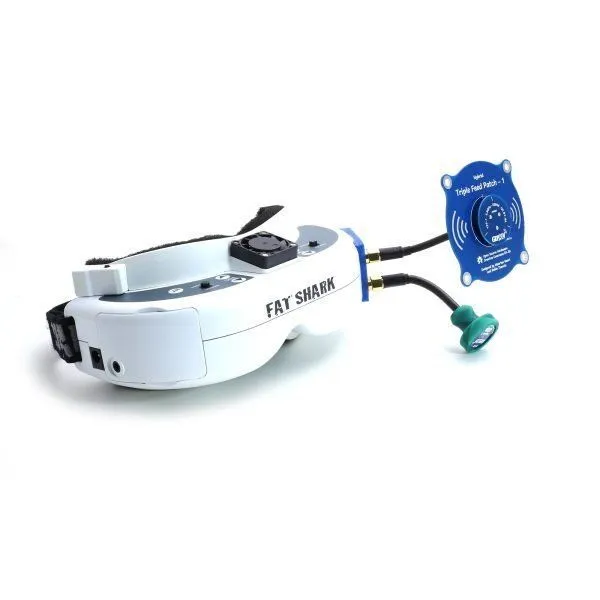

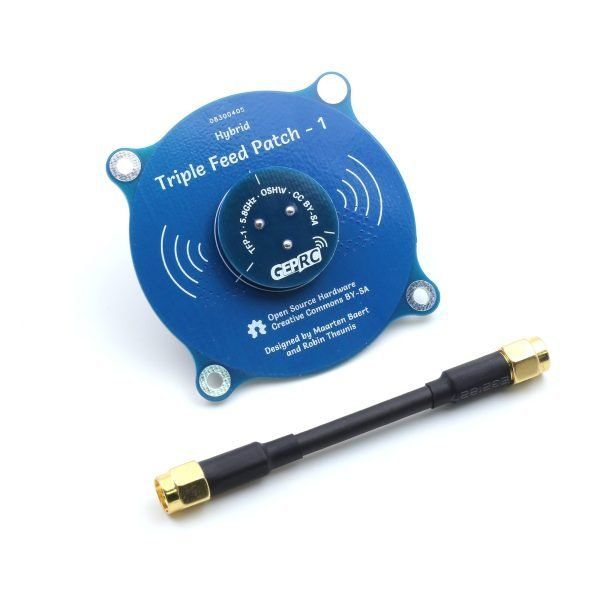

Направленная панельная антенна GEPRC Triple Feed Patch-1 5.8 ГГц представляет собой высокоэффективное решение для приема видеосигнала на наземных станциях. Антенна выполнена по технологии Triple Feed Patch, обеспечивающей круговую поляризацию (CP) с высокими показателями осевого соотношения (<1.3) и широкой полосой пропускания (660 МГц). С коэффициентом усиления 9.4 dBi и узкой диаграммой направленности (55°) антенна оптимизирована для дальнобойных полетов, где требуется максимальная дальность и качество приема. Доступна в двух вариантах разъема: SMA Male и PR-SMA Male. Общие характеристики — Тип: Направленная панельная антенна с круговой поляризацией (Triple Feed Patch) — Модель: GEPRC Triple Feed Patch-1 5.8GHz CP FPV Antenna — Бренд: GEPRC — Диапазон частот: 5.47–6.13 ГГц (центральная частота 5.8 ГГц) — Поляризация: Круговая (CP) — Коэффициент усиления: 9.4 dBi — КСВН (VSWR): <1.22 (на центральной частоте) — Осевое соотношение (Axial Ratio): <1.3 — Ширина луча по половинной мощности (HPBW): 55° (горизонтальная и вертикальная) — Эффективность излучения: 83.5% — Габариты: 150 × 150 × 60 мм Ключевые особенности — Высокий коэффициент усиления: 9.4 dBi обеспечивает значительное увеличение дальности приема видеосигнала по сравнению со всенаправленными антеннами. — Технология Triple Feed Patch: Специальная конструкция с тремя точками питания обеспечивает высокую чистоту круговой поляризации (осевое соотношение <1.3) как в центре луча, так и на периферии. — Узкая диаграмма направленности: Ширина луча 55° концентрирует энергию в узком секторе, минимизируя прием помех с боковых направлений и увеличивая дальность. — Широкая полоса пропускания: 660 МГц (от 5.47 до 6.13 ГГц) покрывает все стандартные каналы 5.8 ГГц с запасом. — Низкий КСВН (VSWR): Значение <1.22 на центральной частоте свидетельствует об отличном согласовании антенны с приемником, что снижает потери сигнала. — Высокая эффективность излучения: 83.5% эффективности означает минимальные потери энергии при приеме сигнала. — Компактный корпус: Габариты 150×150×60 мм обеспечивают удобство транспортировки и установки на штатив. Технические характеристики — Модель: GEPRC Triple Feed Patch-1 5.8GHz CP FPV Antenna — Центральная частота: 5.8 ГГц — Рабочая полоса частот: 5.47–6.13 ГГц (660 МГц) — Поляризация: Круговая (CP) — Коэффициент усиления (Gain): 9.4 dBi — КСВН (VSWR): <1.22 (на центральной частоте) — Осевое соотношение (Axial Ratio): <1.3 — Ширина луча по половинной мощности: 55° (горизонтальная и вертикальная) — Эффективность излучения: 83.5% — Габариты: 150 × 150 × 60 мм Область применения — Наземные станции приема видеосигнала: Установка на штатив или стационарную точку для приема сигнала с дальнобойных дронов. — Дальнобойные полеты (Long Range): Антенна специально разработана для полетов на предельные дистанции, где требуется максимальная дальность приема. — Полеты по маршруту (waypoint missions): Оптимальна для миссий, где дрон движется по заданной траектории в пределах узкого сектора. — Соревнования и гонки: Использование в качестве приемной антенны на пилотской станции для стабильного приема в условиях высокой плотности сигналов. — БПЛА двойного назначения: Может применяться в составе наземных станций управления для обеспечения защищенного видеоканала на больших дальностях. Важные примечания — Антенна является направленной и требует точной ориентации на дрон для достижения максимальной дальности. — Рекомендуется использовать совместно с бортовой антенной круговой поляризации (RHCP или LHCP). — Для монтажа требуется штатив или кронштейн. Комплектация — Направленная панельная антенна GEPRC Triple Feed Patch-1 5.8 ГГц — 1 шт. Варианты исполнения (доступные опции) — Разъем: SMA Male — Разъем: PR-SMA Male (RP-SMA) — Чтобы получить коммерческое предложение (КП), уточнить наличие нужного варианта и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии. |
