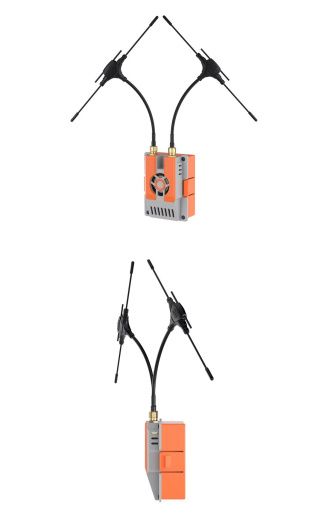

Описание "Комплект для переделки приемника в TX-модуль GEPRC RX as TX JR-Bay Modification Kit"

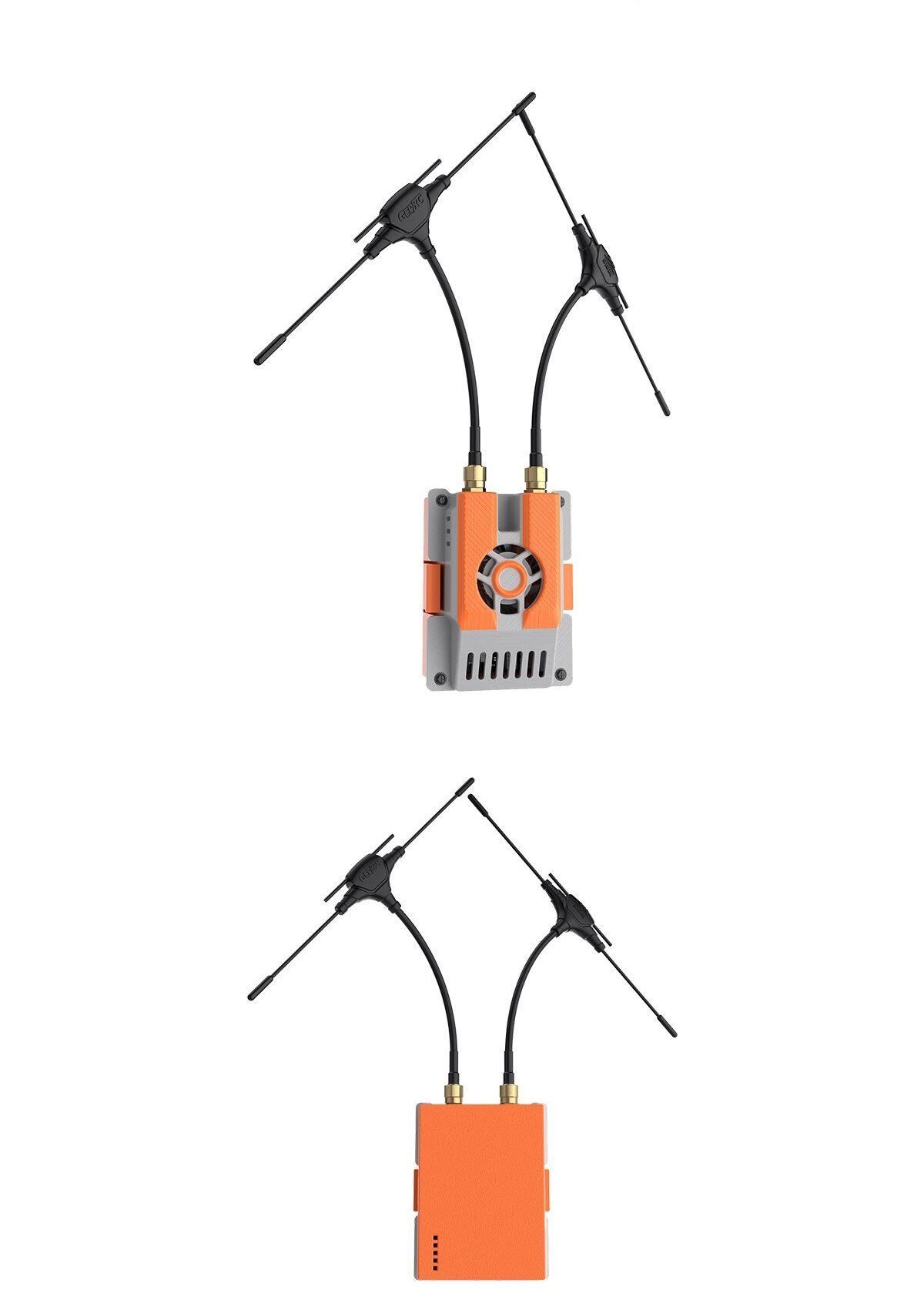

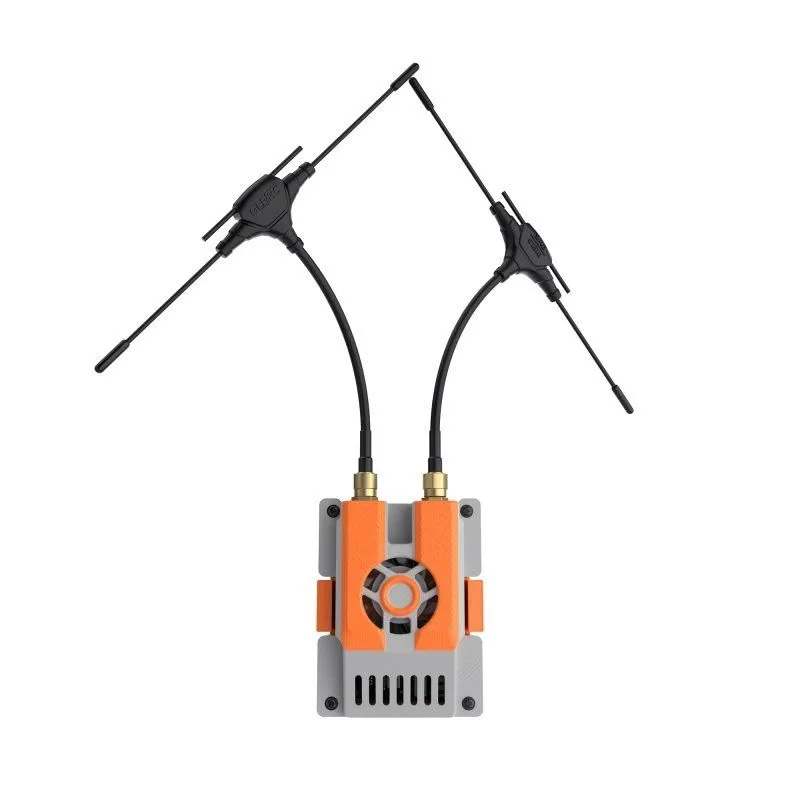

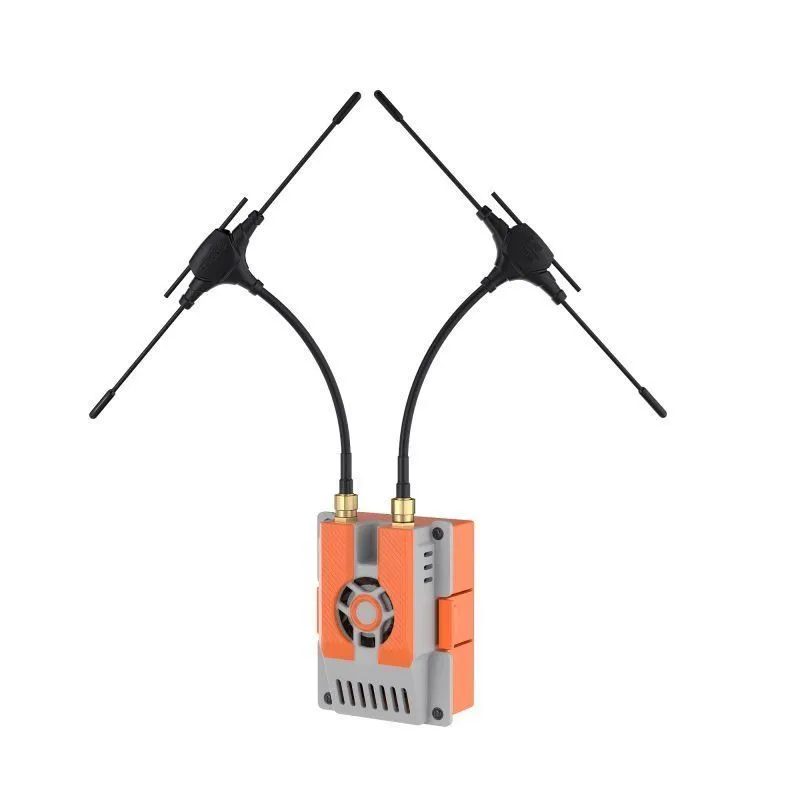

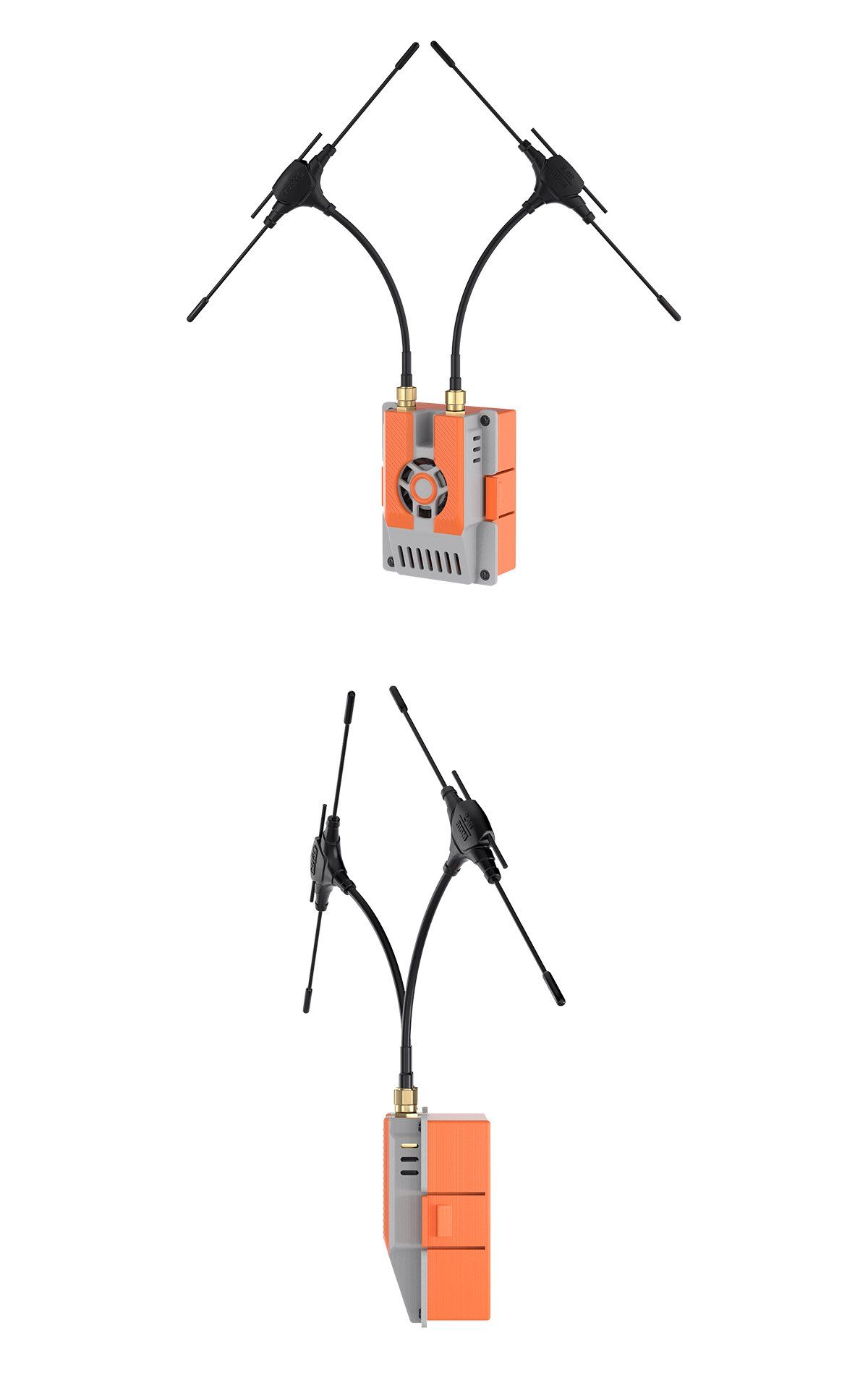

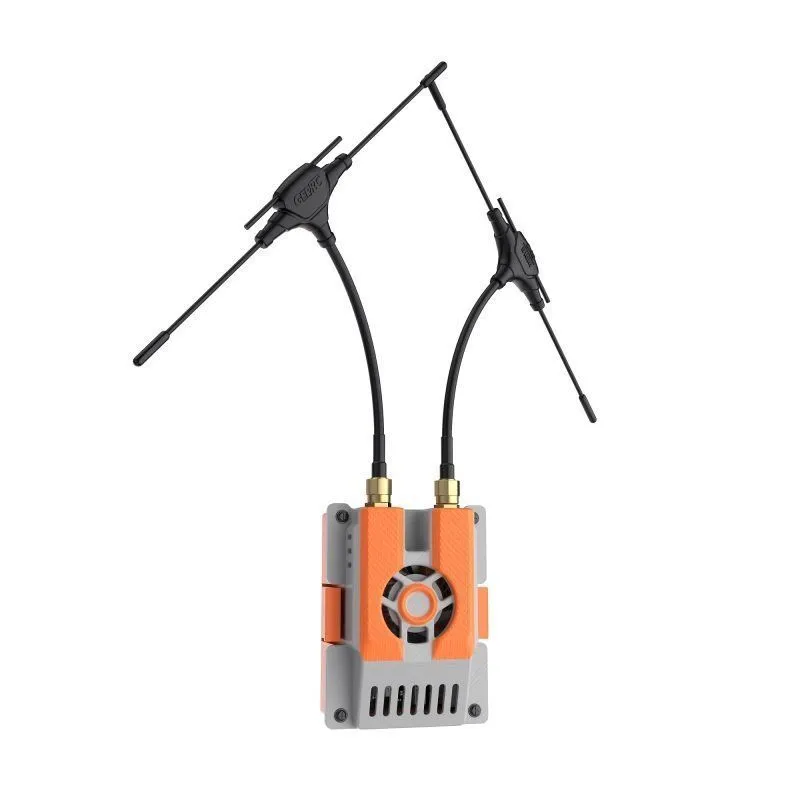

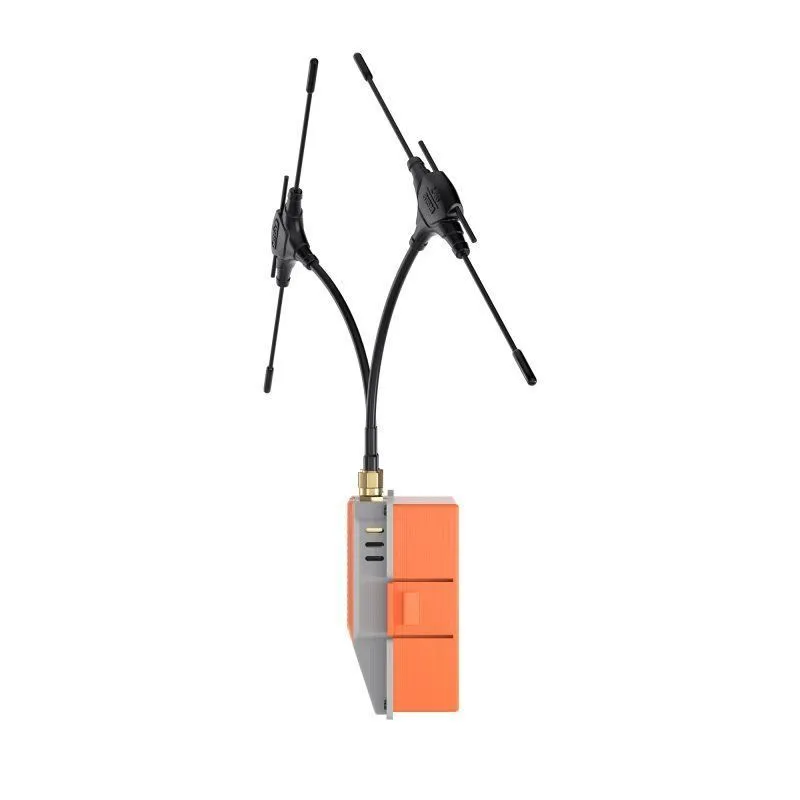

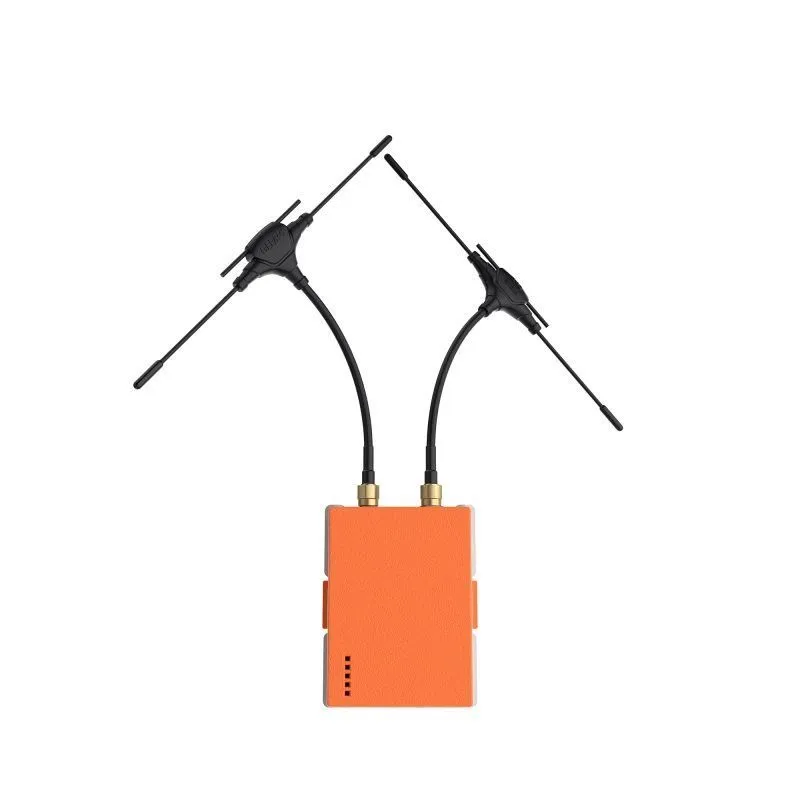

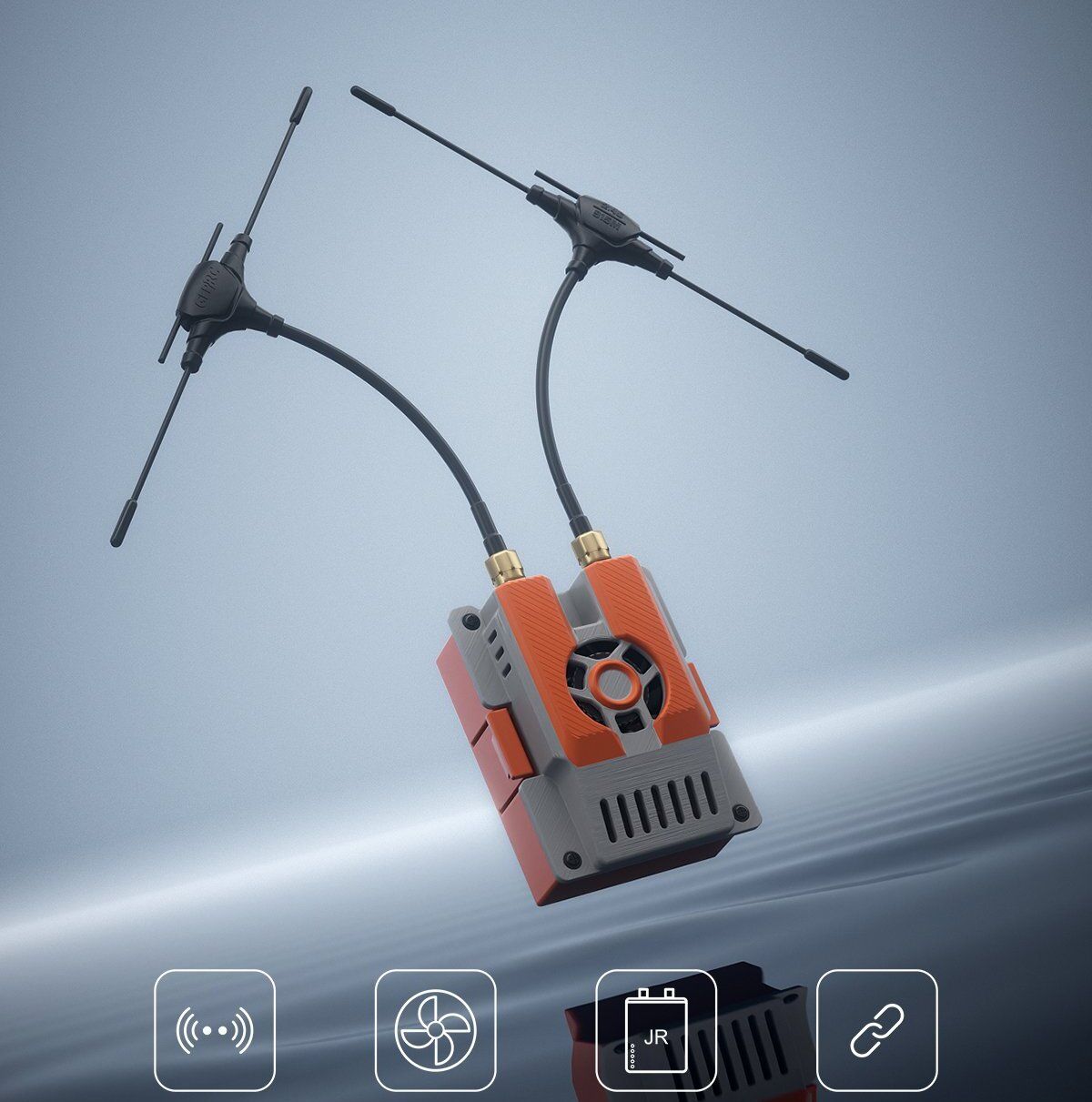

Комплект GEPRC RX as TX JR-Bay Modification Kit представляет собой DIY-решение для превращения совместимого ELRS-приемника в полноценный TX-модуль формата JR Bay. Набор включает печатную плату (PCBA), антенны, кабели, вентилятор охлаждения и комплект крепежа. Доступен в двух вариантах: Basic Kit (только электроника) и 3D-Printed Kit (с набором 3D-печатных корпусов для различных приемников GEPRC). Комплект позволяет использовать приемник с мощностью телеметрии до 100 мВт в качестве передатчика, что открывает возможность создания компактного и недорогого TX-модуля.

Общие характеристики
— Тип: Набор для переделки приемника в TX-модуль
— Модель: GEPRC RX as TX JR-Bay Modification Kit
— Бренд: GEPRC
— Совместимые приемники: приемники на базе ESP32 или ESP32-C3
— Форм-фактор: JR Bay
— Входное напряжение: 2–6S LiPo
— Выходное напряжение: 5V@1A

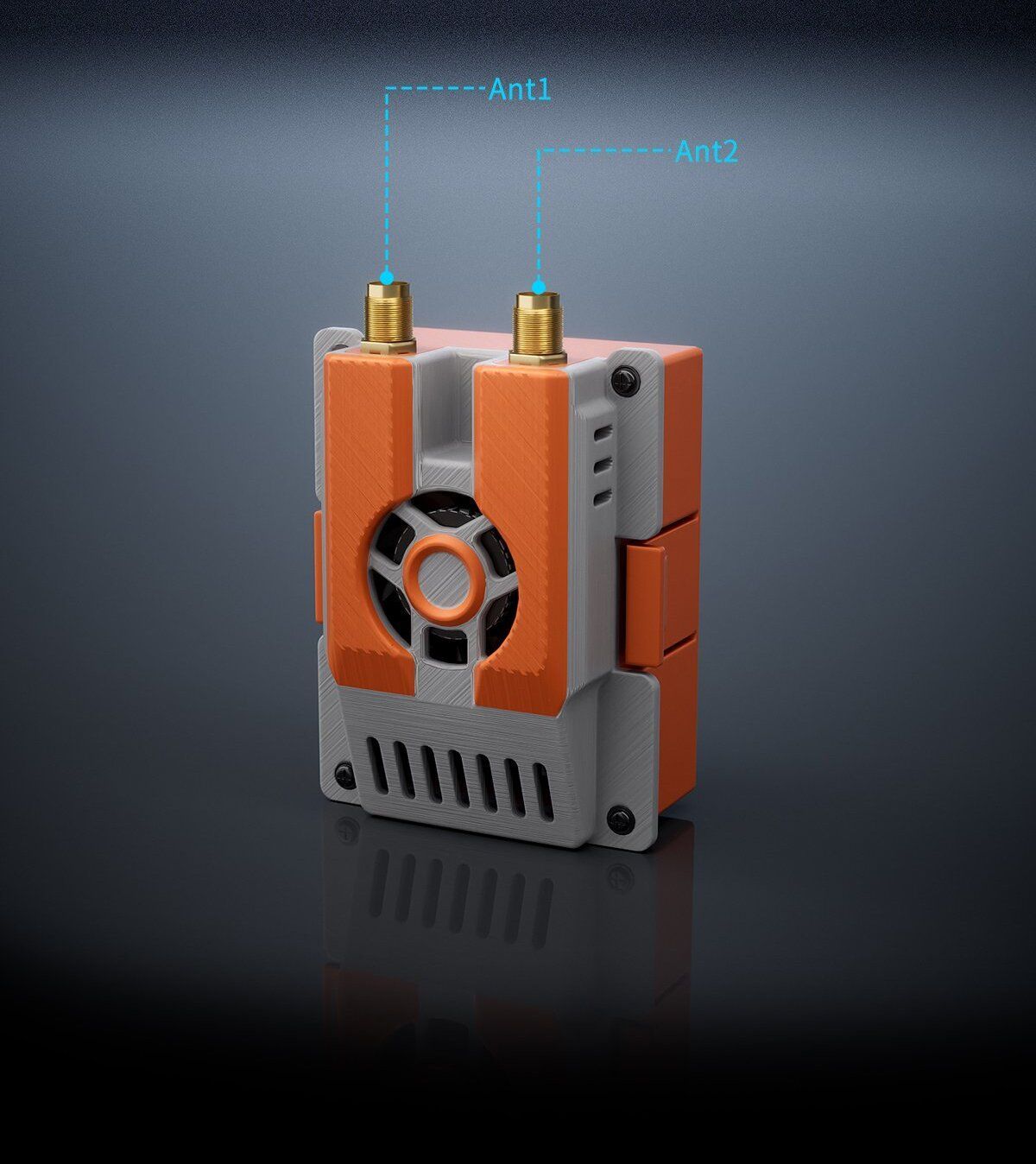

— Количество антенн: 2 (двухантенная конструкция)
— Материал корпуса (3D-Printed Kit): PLA

Ключевые особенности
— Превращение приемника в TX-модуль: Использование функции RX as TX в прошивке ExpressLRS позволяет превратить совместимый приемник в полноценный TX-модуль.
— Двухантенная конструкция: Поддержка двух антенн позволяет использовать режим Gemini для повышенной надежности.
— Поддержка двухдиапазонных антенн: В комплекте идут двухдиапазонные T-антенны 915 МГц / 2.4 ГГц для гибкой работы в разных частотных диапазонах.

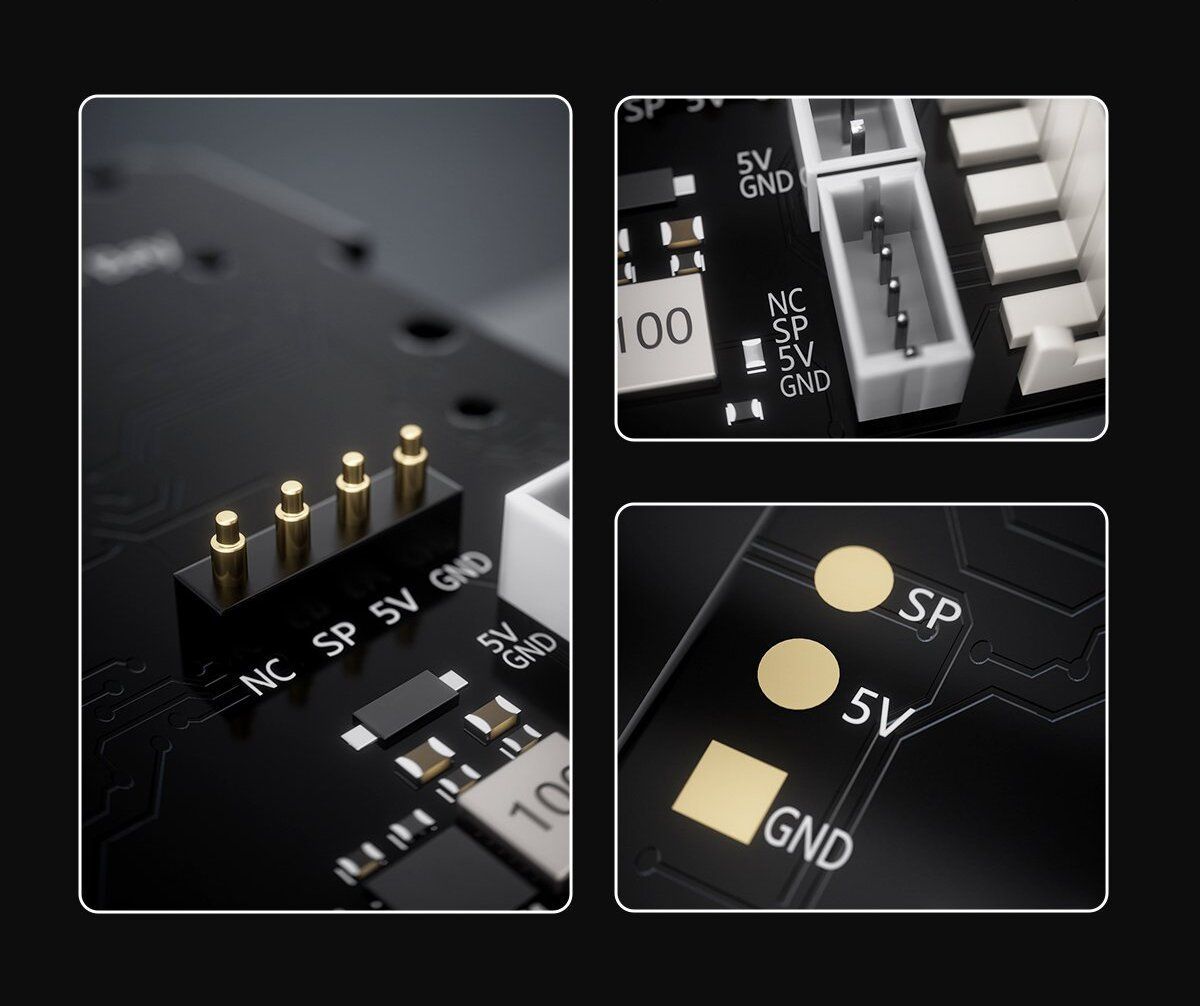

— Три способа подключения приемника: Возможность подключения через пайку, разъем SH1.0 или pogo-пины.

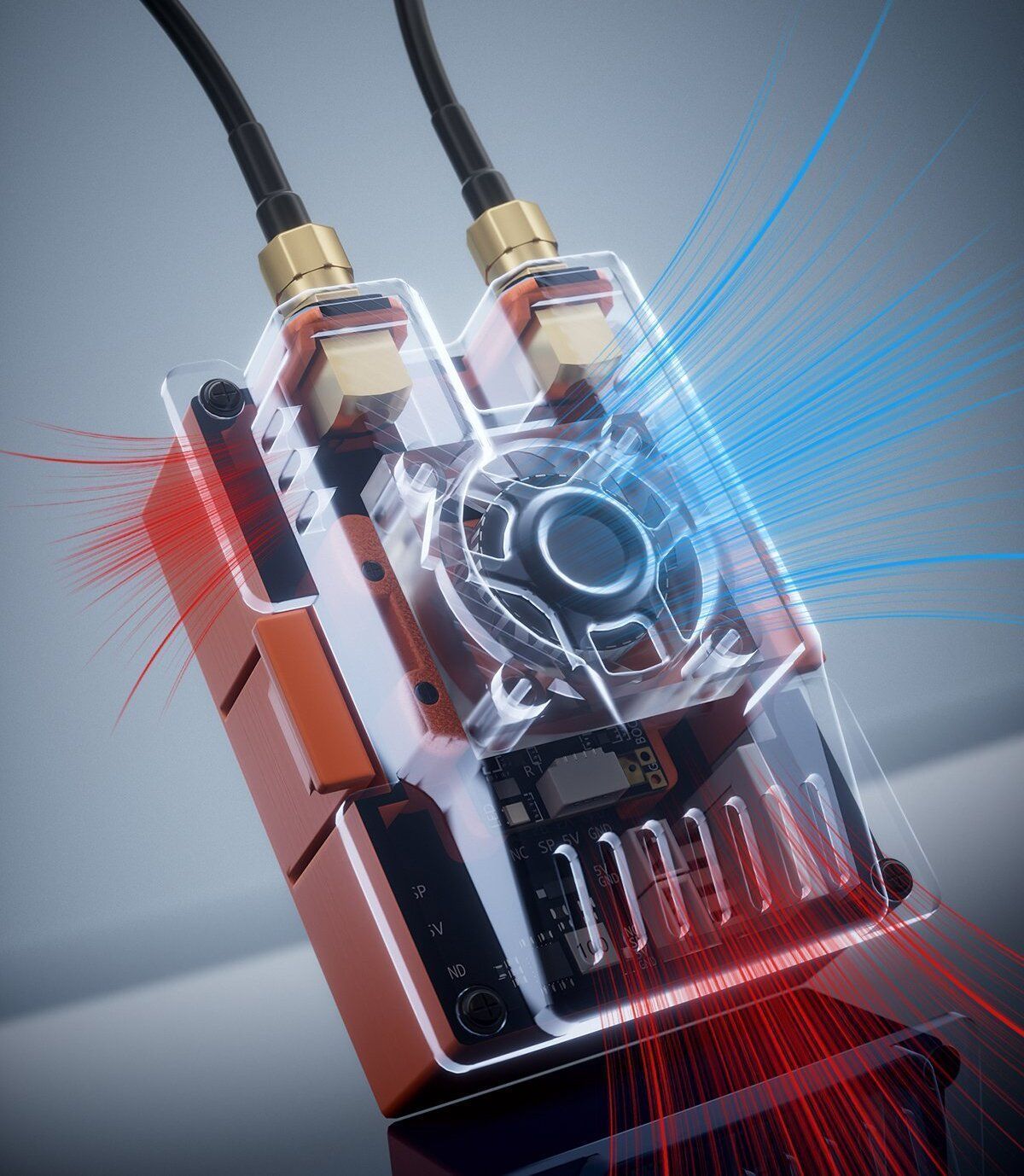

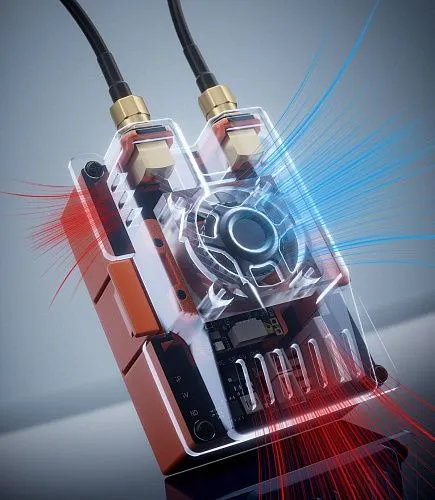

— Активное охлаждение: Вентилятор охлаждения в комплекте обеспечивает стабильную работу при длительном использовании.
— Открытые исходные файлы: Производитель предоставляет открытые файлы PCB и корпуса для самостоятельного изготовления и кастомизации.
— Две комплектации: Basic Kit (только электроника) и 3D-Printed Kit (с набором 3D-печатных корпусов для различных приемников GEPRC).
— Совместимость с пультами JR Bay: Устанавливается в любой пульт управления, имеющий слот для модулей JR.

Технические характеристики
— Модель: GEPRC RX as TX JR-Bay Modification Kit
— Форм-фактор: JR Bay
— Входное напряжение: 2–6S LiPo
— Выходное напряжение: 5V@1A
— Количество антенн: 2
— Совместимые приемники: приемники на базе ESP32 или ESP32-C3
— Способы подключения: пайка, SH1.0, pogo-пины
— Материал корпуса (3D-Printed Kit): PLA

Комплектация

Basic Kit:
— RX as TX JR Bay PCBA board — 1 шт.
— Двухдиапазонные T-антенны 915 МГц / 2.4 ГГц — 2 шт.
— Кабели IPEX1 to SMA (правый угол, наружная резьба, внутреннее отверстие) — 2 шт.
— Вентилятор охлаждения — 1 шт.
— 4-pin pogo pin — 1 шт.
— 4-pin силиконовый кабель — 1 шт.
— Винты M2×5 — 6 шт.
— Саморезы M1.4×6 — 8 шт.
— Саморезы M1.4×8 — 8 шт.

3D-Printed Kit (дополнительно к Basic Kit):
— 3D-печатная нижняя часть корпуса RX as TX JR Bay — 1 шт.
— 3D-печатная верхняя крышка RX as TX JR Bay — 1 шт.

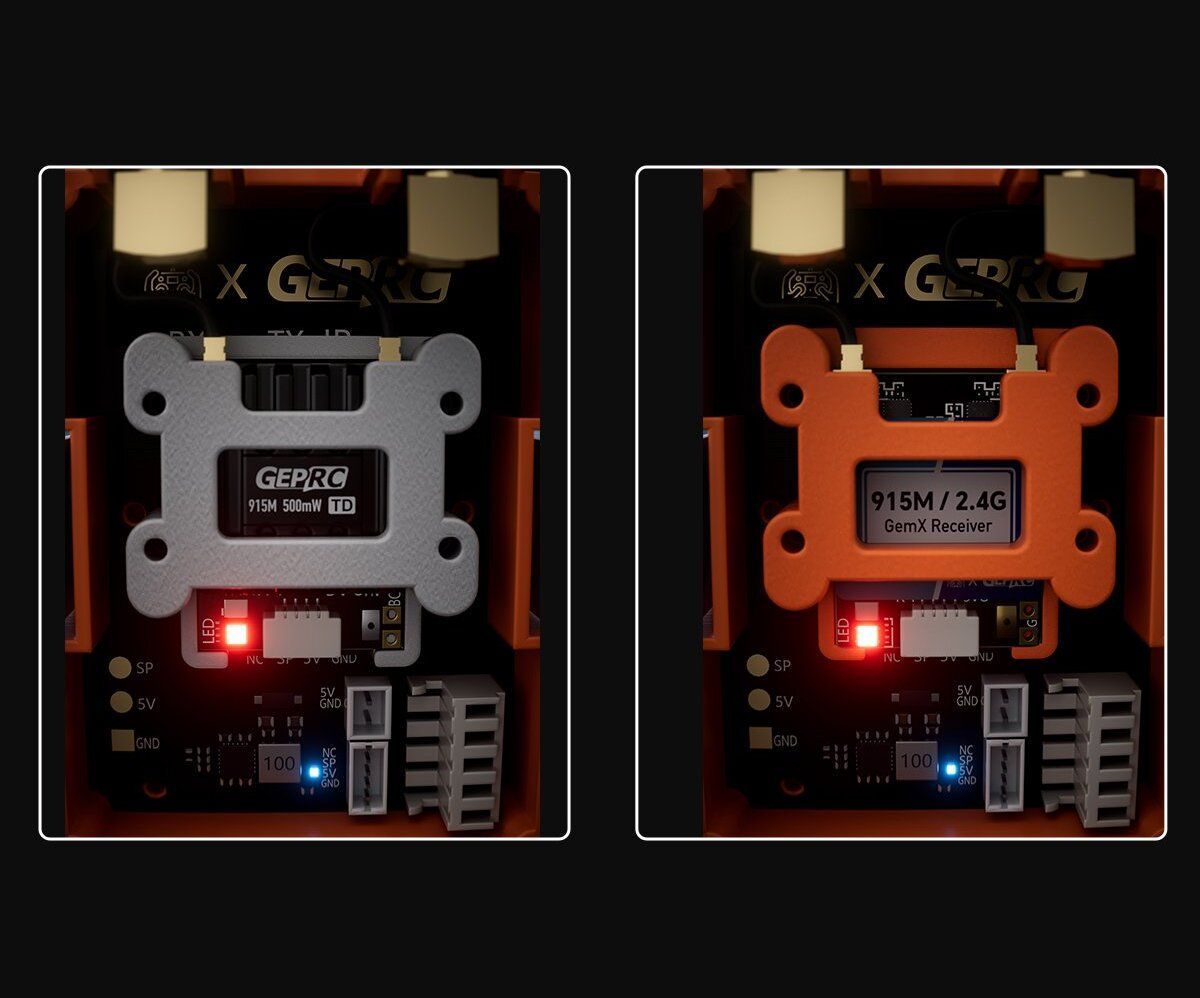

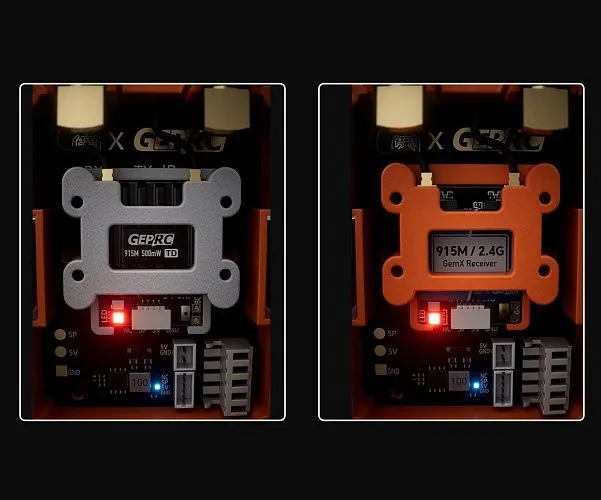

— 3D-печатное монтажное основание для GEPRC GemX Gemini receiver — 1 шт.
— 3D-печатная верхняя крышка для GEPRC GemX Gemini receiver — 1 шт.
— 3D-печатное монтажное основание для GEPRC DUAL 915M Diversity receiver — 1 шт.
— 3D-печатная верхняя крышка для GEPRC DUAL 915M Diversity receiver — 1 шт.
— 3D-печатная деталь для 5-pin разъема — 1 шт.

Область применения
— Создание компактного TX-модуля: Использование приемника в качестве передатчика позволяет получить недорогой и компактный TX-модуль.
— Дальнобойные полеты (Long Range): Превращение приемника с высокой мощностью телеметрии (до 100 мВт) в TX-модуль.
— DIY-проекты: Возможность самостоятельной сборки и кастомизации благодаря открытым исходным файлам.
— Резервный TX-модуль: Создание запасного TX-модуля из имеющегося приемника.
— Экспериментальные сборки: Использование в нестандартных конфигурациях.

Важные примечания
— Для работы требуется совместимый ELRS-приемник (на базе ESP32 или ESP32-C3), который приобретается отдельно.
— При прошивке приемника необходимо включить опцию «RX as TX» и установить режим «external».
— После прошивки приемник будет работать как TX-модуль с мощностью телеметрии до 100 мВт.
— При использовании двух антенн возможна работа в режиме Gemini.
— Открытые файлы PCB и корпуса доступны для скачивания на сайте GEPRC для самостоятельной печати и кастомизации.

Комплектация (в зависимости от выбранной опции)
— Basic Kit: электронная плата, антенны, кабели, вентилятор, крепеж
— 3D-Printed Kit: полный набор с 3D-печатными корпусами

Варианты исполнения (доступные опции)
— Basic Kit: только электроника (PCBA, антенны, кабели, вентилятор, крепеж)
— 3D-Printed Kit: полный набор с 3D-печатными корпусами
