GPS-модуль Walksnail WS-M181

Описание "GPS-модуль Walksnail WS-M181"

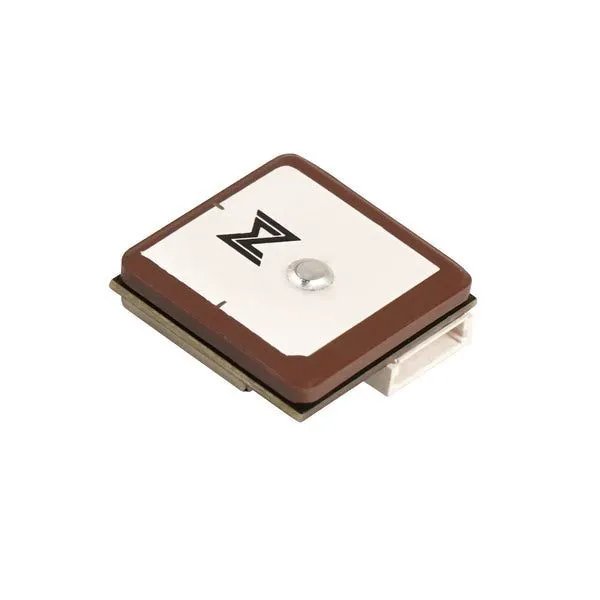

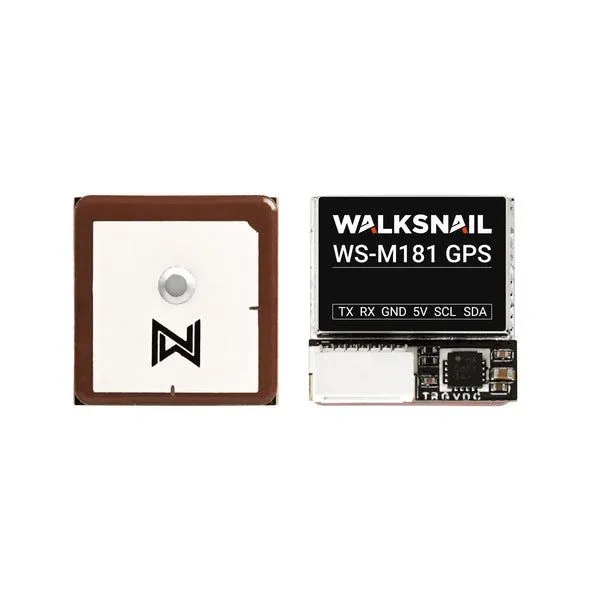

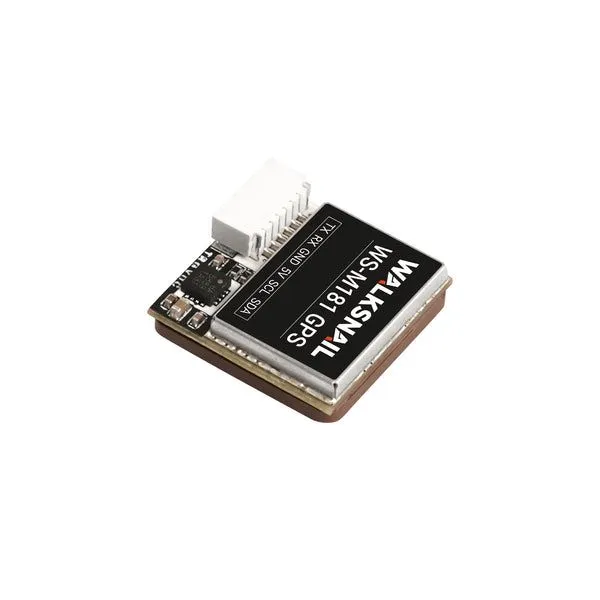

Компактный и высокочувствительный GPS-модуль с поддержкой нескольких спутниковых систем (GPS, GLONASS, BDS, Galileo) и встроенным магнитометром (компасом) IST8310. Построен на современном чипе M10 10-го поколения, обеспечивающем быстрое позиционирование, высокую точность и стабильное соединение. Идеально подходит для FPV-дронов, RC-самолетов и других моделей, требующих надежной навигации.

Общие характеристики
— Тип: GNSS-модуль (GPS + компас)
— Модель: Walksnail WS-M181 GPS
— Чипсет: M10 (10-е поколение)
— Встроенный компас: IST8310
— Назначение: Определение координат, высоты, скорости и курса для автономных полетов и функций возврата (RTH)
— Поддерживаемые спутниковые системы: GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1
— Количество каналов: 72 (поисковых)

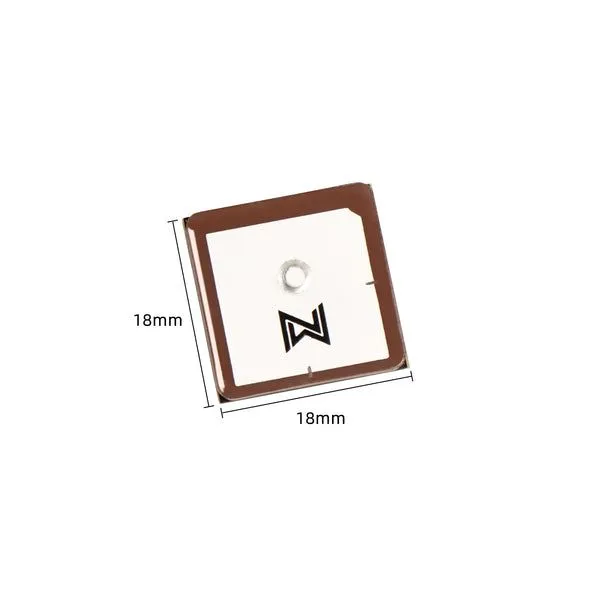

— Габариты: 18 × 18 × 4.6 мм

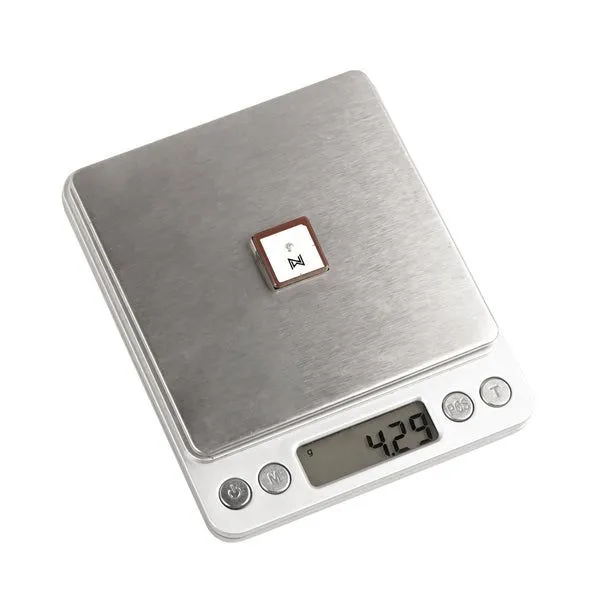

— Вес: ~4.3 г

Ключевые особенности
— Высокопроизводительный чип M10: Обеспечивает быстрое и точное позиционирование, низкое энергопотребление и стабильную работу в сложных условиях.
— Мультисистемная поддержка: Одновременный прием сигналов от нескольких спутниковых группировок (GPS, ГЛОНАСС, BeiDou, Galileo) повышает надежность и точность.
— Встроенный компас IST8310: Позволяет определять курс (направление) дрона, что критически важно для функций возврата домой (RTH) и полетов по маршруту.

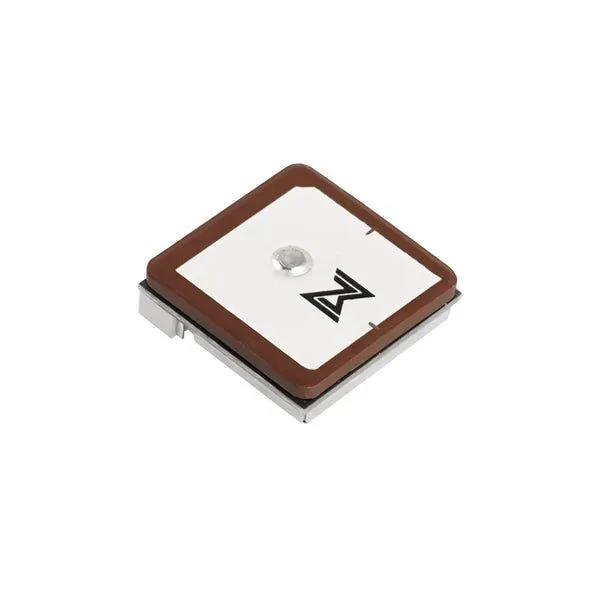

— Защищенная керамическая антенна: Специальное покрытие предохраняет антенну от царапин и окисления, обеспечивая стабильные характеристики.
— Быстрый старт: Встроенная батарея позволяет выполнять "горячий старт" и быстро получать координаты при повторных включениях.
— Высокая частота обновления (до 10 Гц): Обеспечивает актуальную информацию о положении для динамичных полетов.

Технические характеристики
— Чипсет: M10 (10 поколение)
— Частота: GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1
— Питание: 5 В
— Габариты: 18 × 18 × 4.6 мм
— Антенна: Керамическая (с защитным покрытием)
— Каналы приема: 72 (поисковых)
— Компас: IST8310 (встроенный магнитометр)
— Скорость передачи данных (Baud rate): 115200
— Протокол вывода: Dual-protocol GNSS (совместим с NMEA)
— Частота вывода данных: 1–10 Гц (по умолчанию 10 Гц)
— Точность определения скорости: 0.05 м/с
— Точность горизонтального позиционирования (2D): 1.5 м (на открытой местности)
— Чувствительность приема: Слежение -162 дБм, Захват -160 дБм
— Динамические характеристики:
— Высота: до 50000 м
— Скорость: до 500 м/с
— Ускорение: до 4G
— Рабочая температура: -40°C до +85°C
— Температура хранения: -40°C до +105°C

Важное примечание по совместимости
— Для корректной работы с данным GPS-модулем (на чипе M10) требуется прошивка полетного контроллера Betaflight версии 4.3.0 или выше. В более старых версиях (ниже 4.29) используется протокол NMEA, который может работать некорректно.

Область применения
— FPV-дроны для длительных полетов (long-range) с функциями возврата домой.
— Автономные RC-самолеты и планеры.
— БПЛА для картографии, инспекции и мониторинга.
— Учебные и исследовательские беспилотные комплексы.
— Применение в системах, требующих точного позиционирования и курсоуказания.

Комплектация
— GPS-модуль Walksnail WS-M181 ×1
