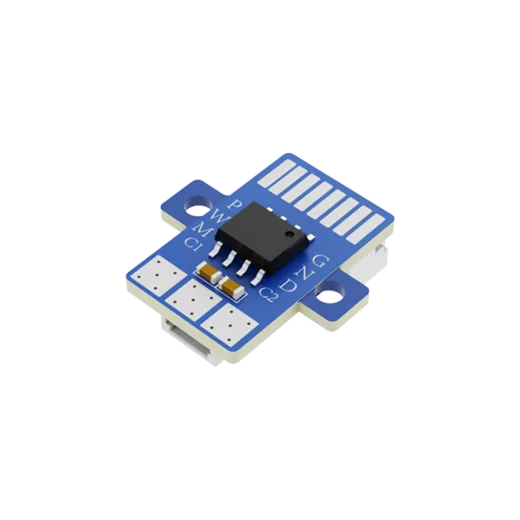

Магнитный энкодер AS5048A

Мы работаем только с Юридическими лицами. Сроки поставки и цену уточняйте у менеджера!

Характеристики

Все товары бренда iFlight

Быстрые сроки поставки

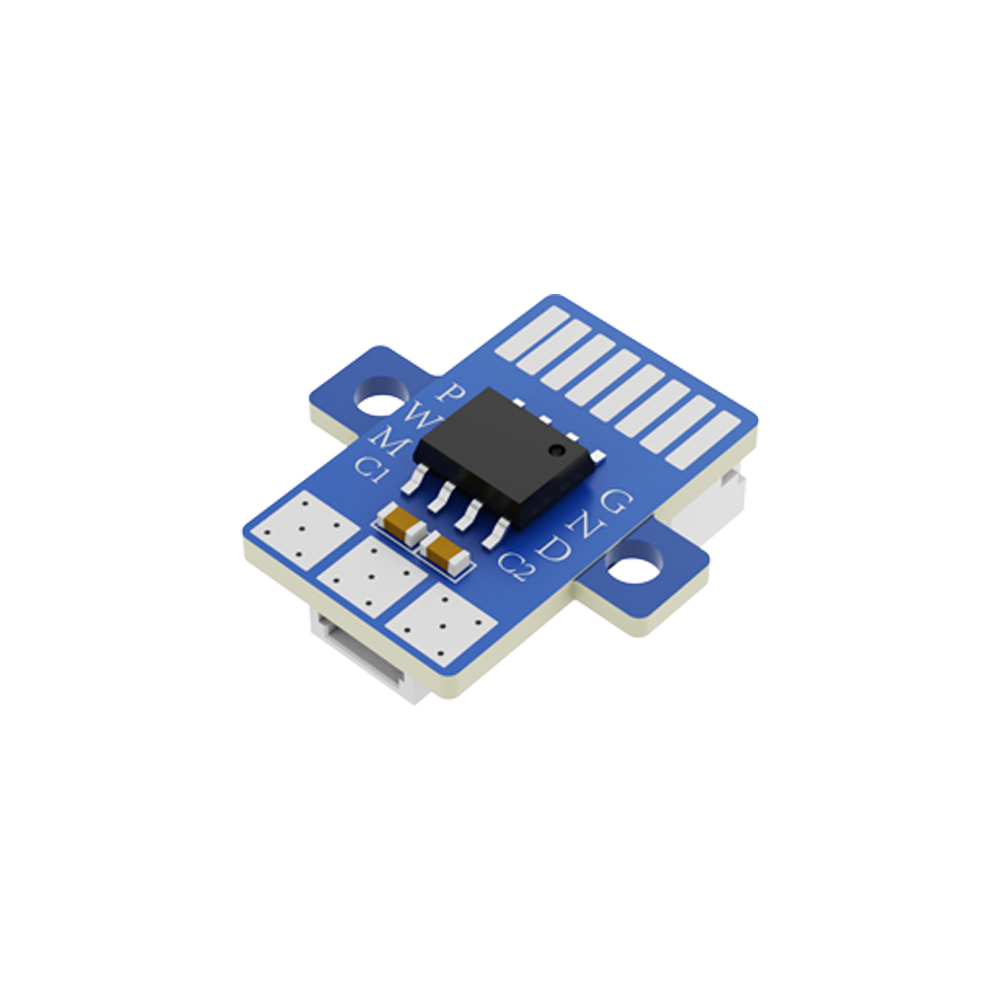

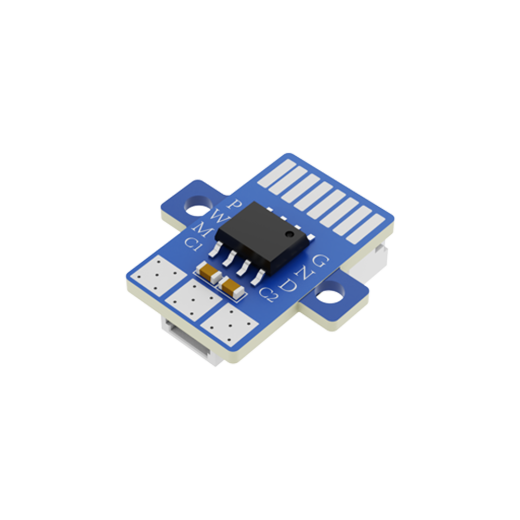

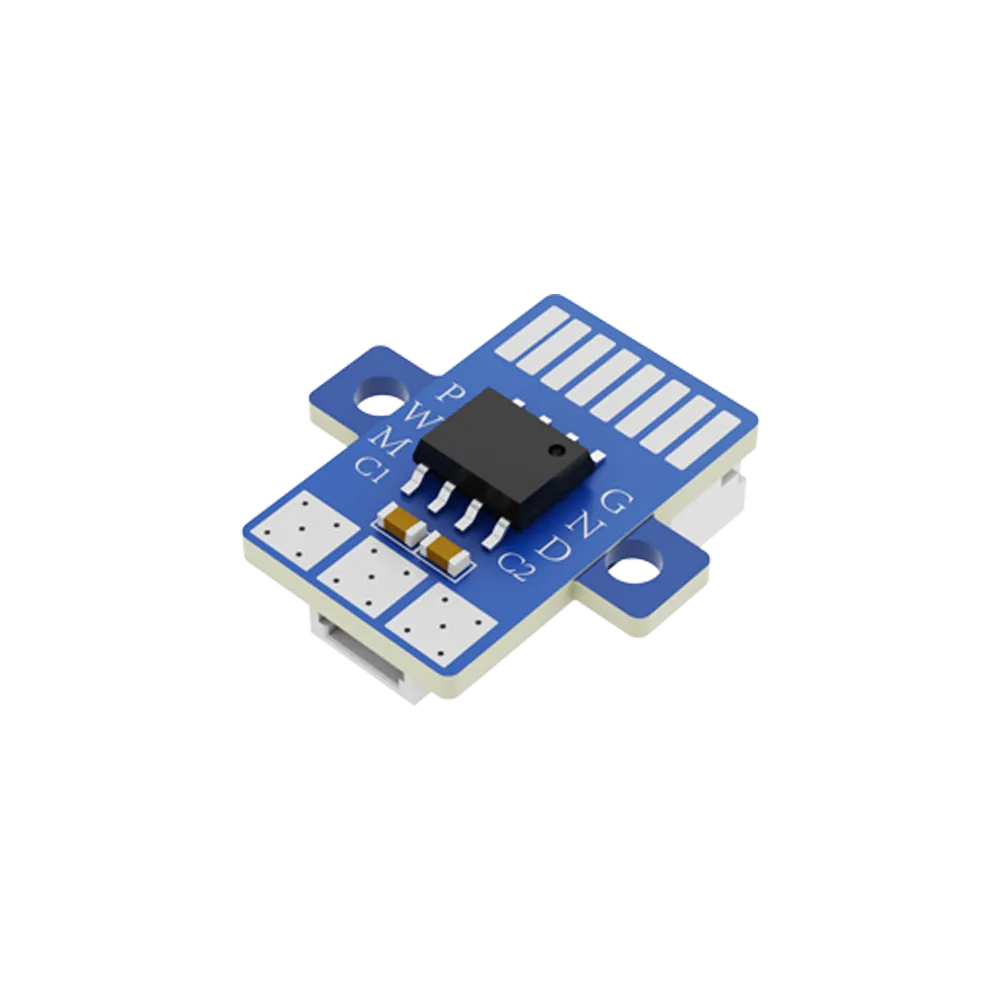

AS5048 — простой в использовании датчик углового положения на 360° с высокоточным 14-битным выходом. Максимальная системная точность составляет 0,05° при условии, что внешним микроконтроллером выполняются линеаризация и усреднение. Микросхема измеряет абсолютное положение угла вращения магнита и включает в себя датчики Холла, аналого-цифровой преобразователь и цифровую обработку сигнала.
Нулевое положение можно программировать через SPI или командой по интерфейсу I²C. Поэтому отдельный программатор больше не требуется. Это упрощает сборку всей системы, так как нулевое положение магнита не нужно механически точно выравнивать. Это помогает разработчикам сократить время разработки.
Датчик устойчив к смещениям, изменениям воздушного зазора, температурным изменениям, а также к внешним магнитным полям. Благодаря высокой надёжности и широкому температурному диапазону (-40°C…+150°C) AS5048 отлично подходит для измерения угла вращения в жёстких промышленных и медицинских условиях.
Несколько микросхем AS5048 можно соединять в цепочку (daisy chain) для последовательного считывания данных. Абсолютная информация о положении магнита доступна напрямую через выход PWM и может считываться через стандартный SPI или высокоскоростной интерфейс I²C.

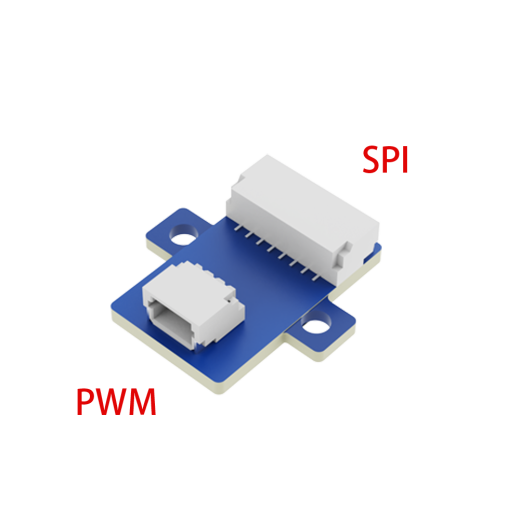

Версия AS5048A оснащена интерфейсами SPI и PWM. Версия AS5048B настроена на работу по интерфейсу I²C и также имеет выход PWM. Встроенный стабилизатор напряжения позволяет AS5048 работать от питания 3,3 В или 5 В.

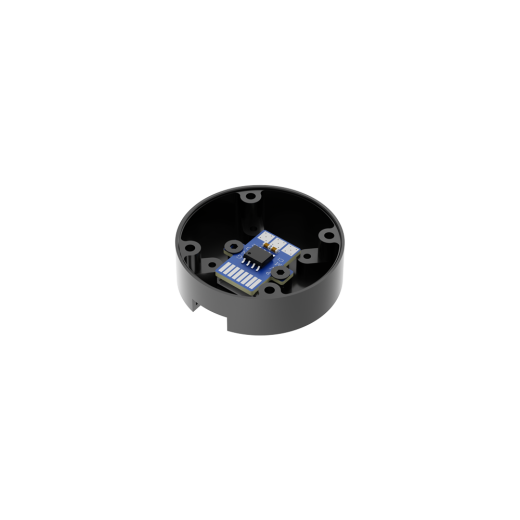

Данный модуль специально разработан для моторов iPower Motor: GBM5208, GBM6208, GBM6212, GBM8017, GBM8028, GBM8108, GBM110. Обратите внимание: на моторе подвеса должны быть резьбовые отверстия для установки металлической монтажной пластины, иначе потребуется самостоятельное изготовление крепления. Размеры алюминиевой части показаны ниже.
Ключевые Особенности: и преимущества
1) Бесконтактный датчик угла 360°
2) Стандартный SPI или высокоскоростной I²C, а также PWM
3) Простая программируемая установка нуля через SPI или команду I²C
4) Программатор не требуется
5) Полное разрешение 14 бит: 0,0219°/LSB
6) Точность угла 0,05° после линеаризации и усреднения в системе
7) Возможность соединения в цепочку (daisy chain)
8) Устойчивость к изменениям воздушного зазора; диапазон входного магнитного поля: 30–70 мТл
9) Диапазон рабочей температуры окружающей среды: -40°C…+150°C
10) Совместимость с питанием 3,3 В / 5 В
11) Корпус TSSOP-14 (5 × 6,4 мм)
12) Размер магнита: 6 мм × 2,5 мм
Применения
1) Определение положения суставов роботов
2) Управление положением промышленных двигателей (использовался для BLDC-контроллера с системой Alexmos)
3) Медицинские роботы и фитнес-оборудование

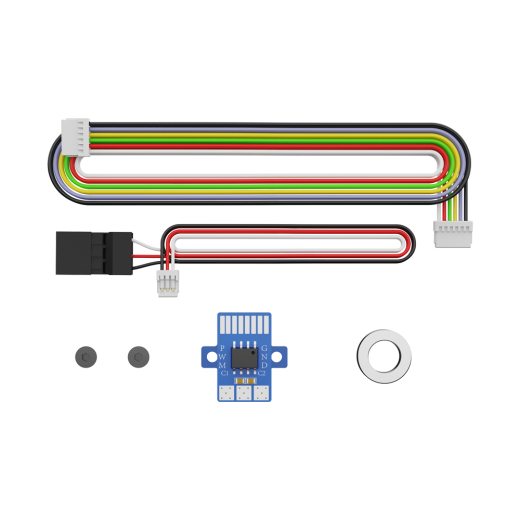

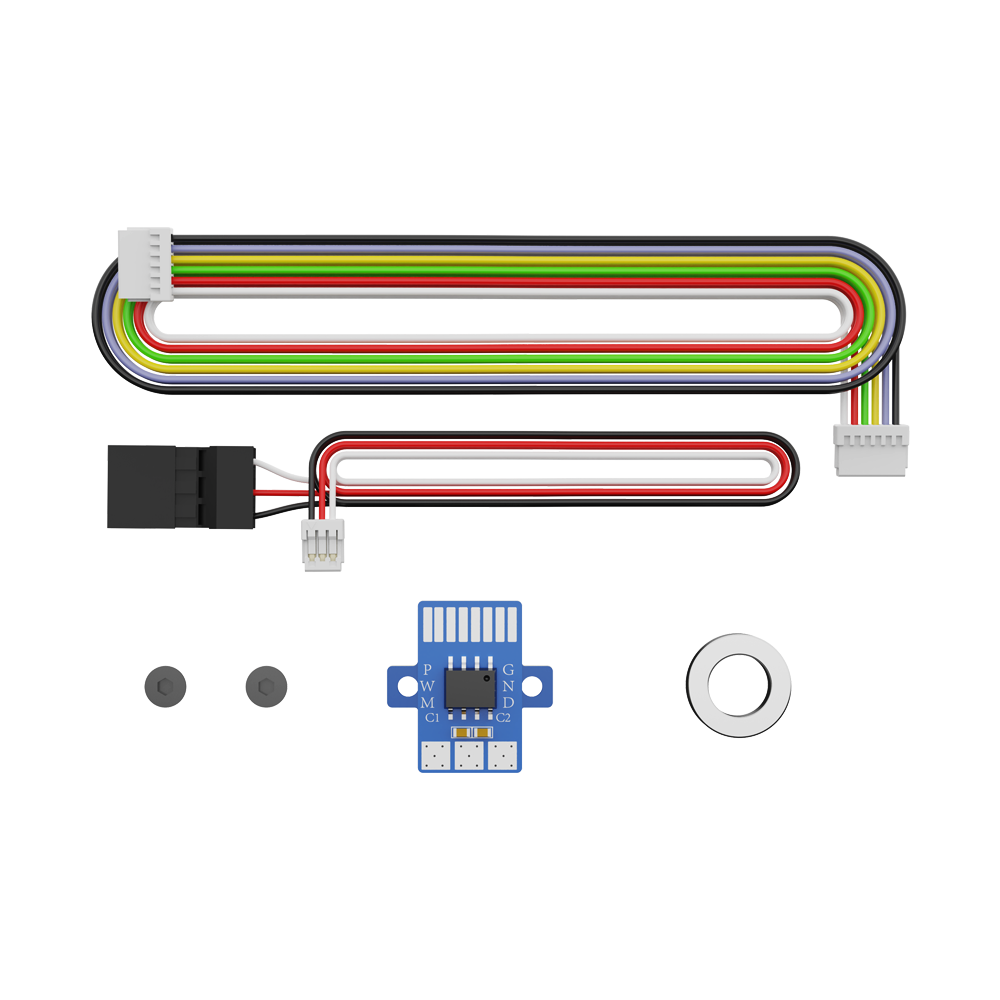

Комплектация:

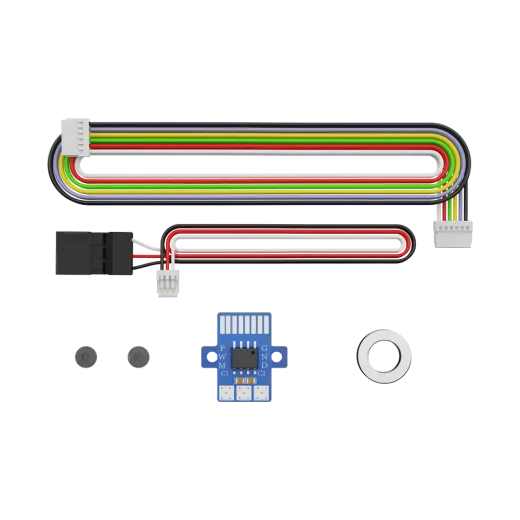

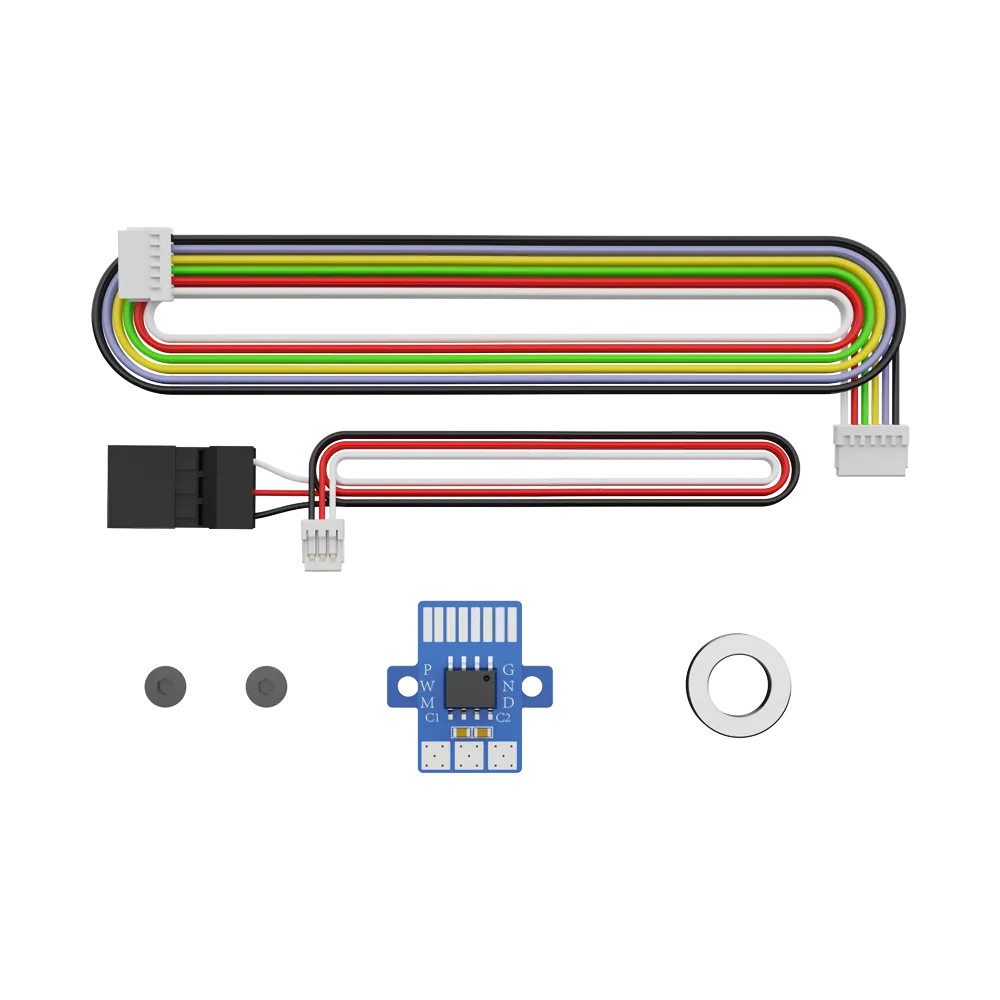

1 x AS5048A с проводами (мотор в комплект не входит)
