Мотор Avenger 2306.5 V3

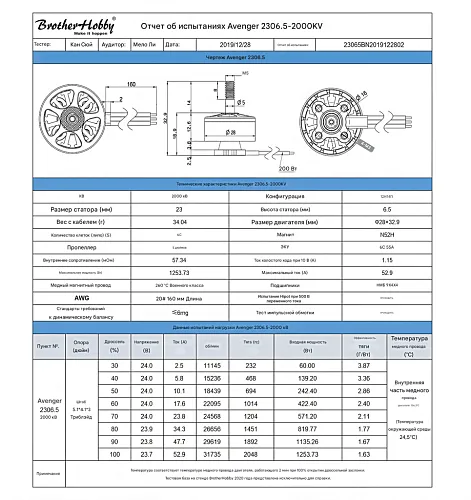

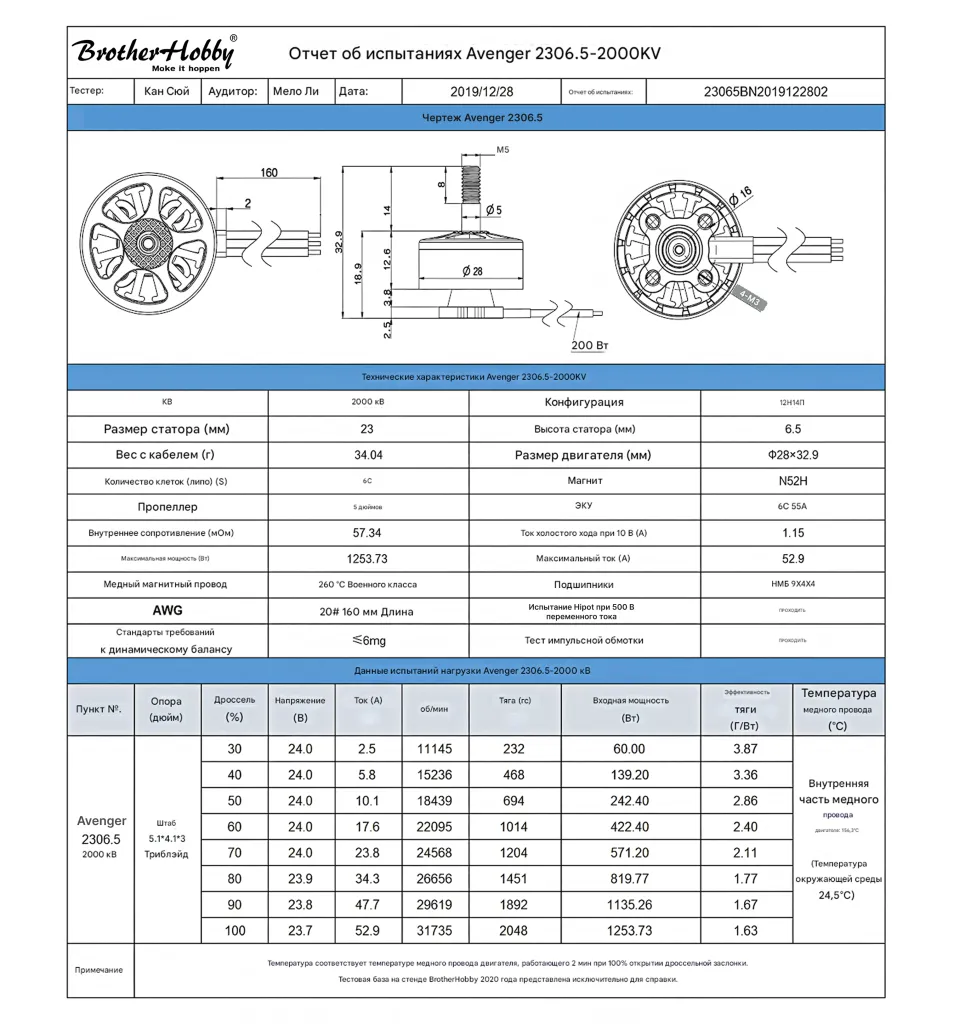

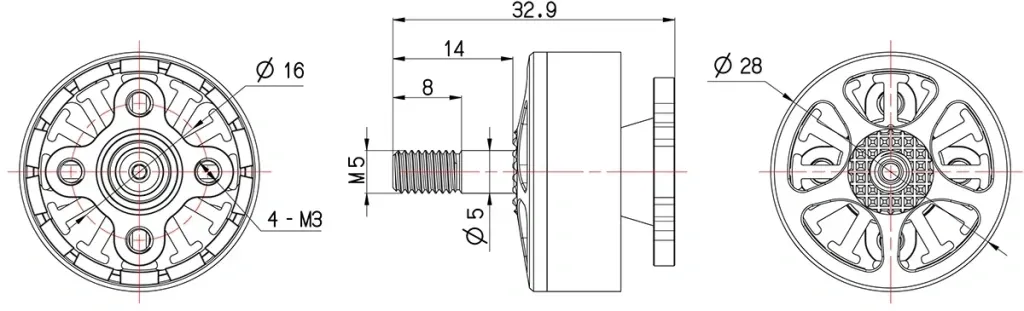

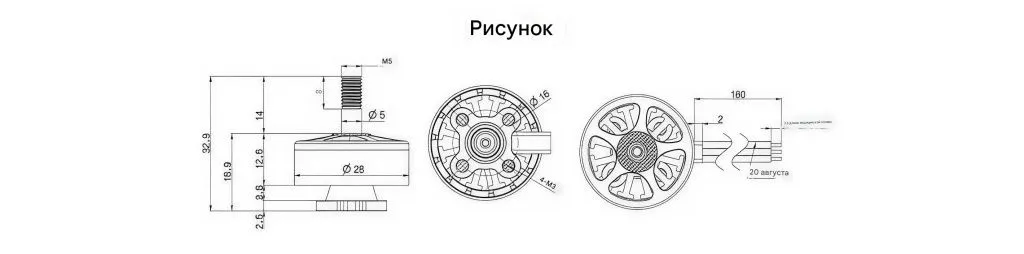

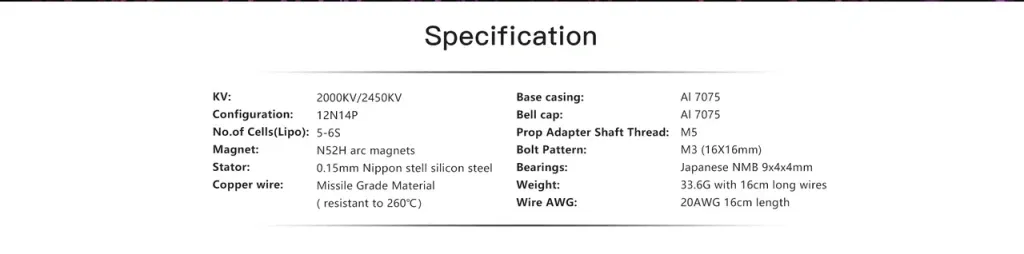

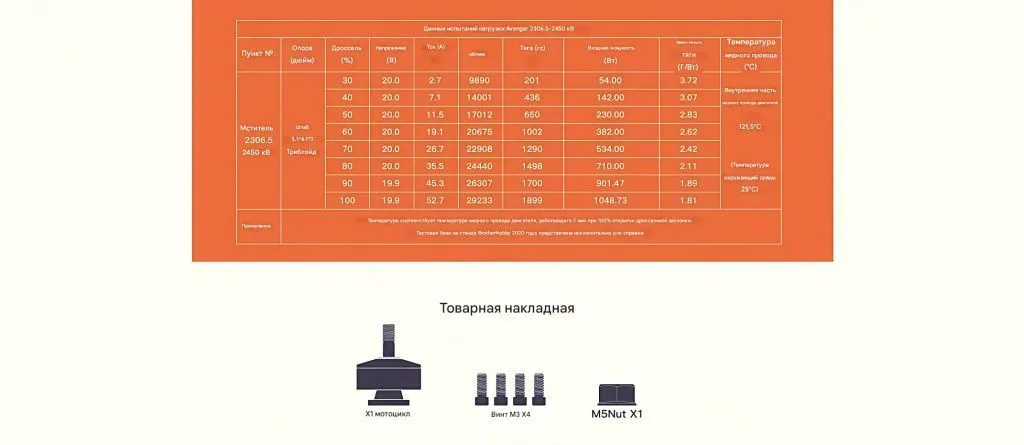

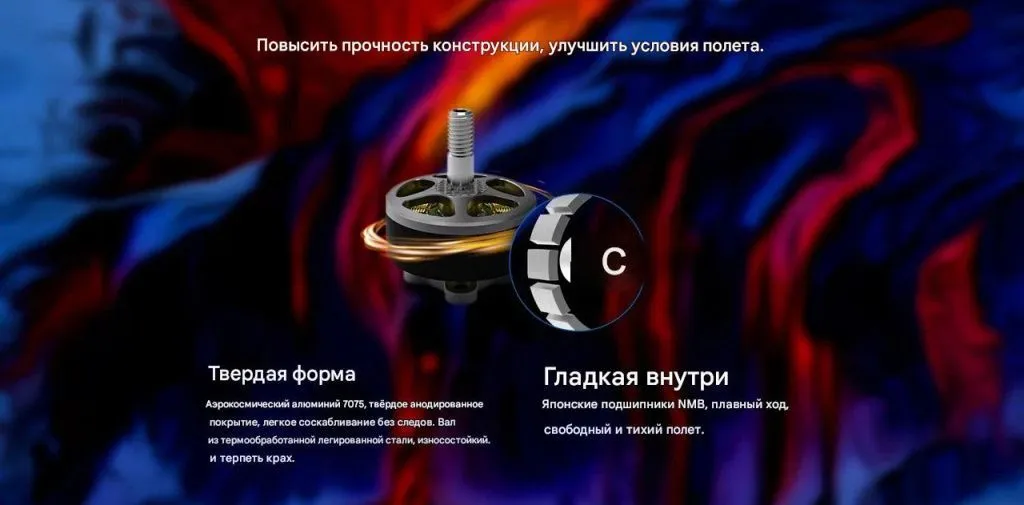

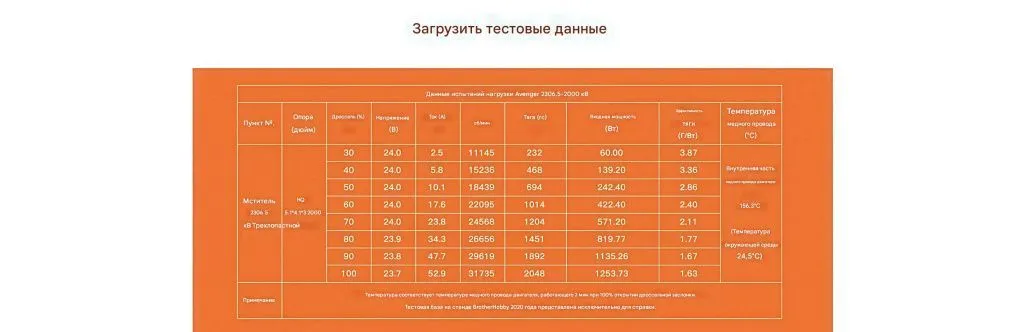

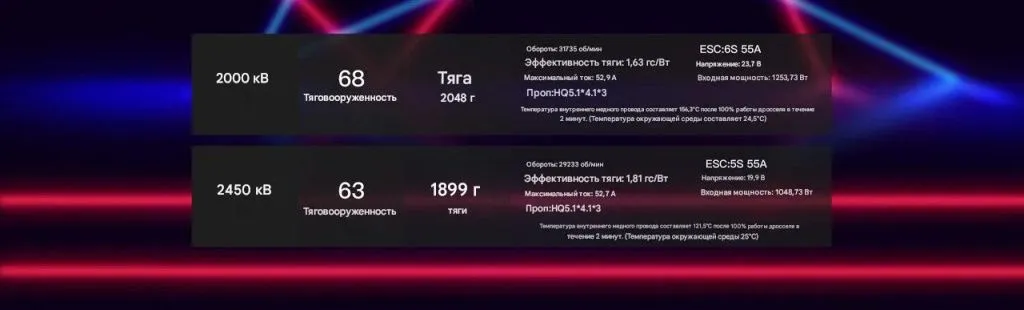

BrotherHobby Avenger 2306.5 — серия высокопроизводительных моторов для FPV-дронов Испытания моторов BrotherHobby Avenger 2306.5 проведены инженером Kang Xu, аудит — XiaoQing Lin. Тесты выполнялись при температуре 20 °C в лабораторных условиях на оборудовании класса 2306 Benchmarks. Модели: 2306.5-2000KV и 2306.5-2450KV. Технические характеристики •KV: 2000KV / 2450KV •Конфигурация: 12N14P •Размер статора: 23×6.5 мм •Диаметр вала: 5 мм •Размер мотора: Ø27.9×30.5 мм •Вес (с кабелем): 33.7 г •Количество банок (LiPo): 4–6 S •Подшипники: японские NSK (шариковые) •Материал корпуса: алюминиевый сплав 7075 (авиационный), анодирование •Вал: легированная сталь, термообработка, влагозащита •Магниты: N52H редкоземельные, арочные •Статор: листовая сталь Nippon 0.15 мм (высокая магнитная проницаемость, низкий нагрев) •Провод: медный, военного класса, устойчив к нагреву до 260 °C •Шаг болтов: M3 (16×16 мм) •Резьба под пропеллер: M5 (CCW) •Макс. ток: 40.3 A (2000KV) / 41.7 A (2450KV) •Макс. мощность: 965 Вт (2000KV) / 985 Вт (2450KV) •Холостой ток (при 10 В): 0.88–0.92 A •Сопротивление обмотки: 72–65 мΩ •Тайминг: 24° Конструктивные особенности •Корпус и колокол — цельноточёные, из алюминия 7075 с анодированным покрытием. •Вал из закалённой инструментальной стали — устойчив к ударным нагрузкам. •Подшипники NSK обеспечивают плавный и тихий ход. •Провода с изоляцией UL — надёжная работа при высоких токах. •Улучшенная жёсткость конструкции для защиты при падениях. Результаты испытаний 2306.5-2000KV (24.8 В) •Макс. ток: 40.8 A •Макс. мощность: 1005 Вт •Тяга: 2042 г •Эффективность: 1.81 г/Вт •Стабильная работа при температуре корпуса ≈ 70 °C •ESC: BLHeli 45A 2306.5-2450KV (16.8 В) •Макс. ток: 43.2 A •Макс. мощность: 1070 Вт •Тяга: 1899 г •Эффективность: 1.79 г/Вт •Температура корпуса ≈ 68.9 °C •ESC: BLHeli 45A Преимущества серии •Улучшенная прочность конструкции — надёжность при падениях и резких манёврах •Высокая энергоэффективность и линейный отклик •Стабильная работа при нагрузке и высоких оборотах •Малый вес и низкий уровень вибраций •Подходит для FPV-гонок и фристайла Комплектация •Мотор × 1 •Винт M3×6 × 4 шт. •Фланцевая гайка M5 × 1 шт. Слоган серии Avenger 2306.5 — «Eagles cleaved the sky. Racing and cruising.» (Орлы рассекают небо — скорость, лёгкость и надёжность в каждом полёте.)
