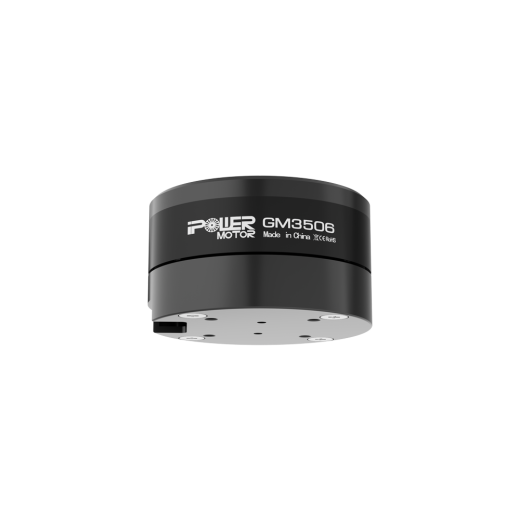

Мотор гимбала GM3506 с энкодером
Характеристики
Быстрые сроки поставки
Мотор гимбала GM3506 с энкодером
#PROP_TITLE#
—
#PROP_VALUE#
Что такое технология энкодера в системе управления бесколлекторным подвесом (gimbal)?
Система 3-осевой стабилизации подвеса опирается как на активные компоненты (приводимые мотором), так и на пассивную инерционную стабилизацию.
Пассивная стабилизация основана на принципе инерции (стремление объекта сопротивляться изменению движения) и требует, чтобы камера была правильно сбалансирована по осям Pan (поворот), Tilt (наклон) и Roll (крен).
Активная стабилизация — это методы, при которых датчики измеряют движения камеры по осям Pan, Tilt и Roll, а затем компенсируют эти движения с помощью моторов, установленных на трёх осях.
Особенности:
1) Простая настройка подвеса: больше не требуется много калибровочных работ.
2) Энергосбережение: до 5 раз большее время работы по сравнению с подвесом без системы энкодеров.
3) Два IMU (инерциальных измерительных модуля).
4) Более быстрый отклик: крутящий момент мотора увеличивается мгновенно; больше нет проблем на сложных углах поворота.
5) Энкодерный чип AS5048A (AS5048AGM3506).
Мотор подвеса GM3506 с энкодером AS5048A
Мотор серии GM35 от iPower Motors — высококлассный бесколлекторный мотор для подвесов под зеркальные камеры и камеры схожего веса. Он предназначен для крупных мультикоптерных платформ, рассчитанных на подъём оборудования уровня SLR — крутящий момент до 1 кг·см.
Принцип стабилизации камеры с использованием бесколлекторных моторов прямого привода: по сути, подвес на BLDC-моторах во многом похож на обычный подвес на сервоприводах хоббийного уровня.
Энкодеры — это специальные датчики, которые устанавливаются на каждый бесколлекторный мотор стабилизатора. Они позволяют системе точнее отслеживать положение мотора, повышая стабильность и одновременно улучшая энергоэффективность (время работы от аккумулятора).
Характеристики
Модель: GM3506
Внешний диаметр мотора: Ф40 ±0,05 мм
Конфигурация: 24N/22P
Высота мотора: 25,8 ±0,2 мм (включая корпус энкодера)
Полый вал (наружный диаметр): Ф12 -0,008/-0,012 мм
Полый вал (внутренний диаметр): Ф8,6 +0,05/0 мм
Длина провода: 610 ±3 мм
Калибр провода (AWG): #24
Вес мотора: 72 ±0,2 г
Разъём проводов: 2,5 мм Dupont connector
Ток холостого хода: 0,17 ±0,05 A
Напряжение холостого хода: 16 V
Обороты без нагрузки: 2149–2375 RPM
Ток под нагрузкой: 1 A
Напряжение под нагрузкой: 12 V
Крутящий момент под нагрузкой (г·см): 600–1000
Внутреннее сопротивление мотора: 5,6 Ω ±5% (сопротивление меняется с температурой)
Испытание высоким напряжением: DC500V 1 mA, 2 сек
Биение корпуса ротора: ≤0,1 мм
Направление вращения (при удлинении оси): по часовой стрелке
Тесты на высокую/низкую температуру
Высокая температура: выдержка при 60℃ в течение 100 часов; мотор работает нормально после 24 часов при комнатной температуре
Низкая температура: выдержка при -20℃ в течение 100 часов; мотор работает нормально после 24 часов при комнатной температуре
Максимальная мощность: ≤25 W
Рабочее питание: 2–3S
Рабочая температура: -20…60℃; 10–90% RH
Комплектация:
1 x мотор подвеса iPower GM3506
1 x энкодер AS5048A в алюминиевом корпусе
Система 3-осевой стабилизации подвеса опирается как на активные компоненты (приводимые мотором), так и на пассивную инерционную стабилизацию.
Пассивная стабилизация основана на принципе инерции (стремление объекта сопротивляться изменению движения) и требует, чтобы камера была правильно сбалансирована по осям Pan (поворот), Tilt (наклон) и Roll (крен).
Активная стабилизация — это методы, при которых датчики измеряют движения камеры по осям Pan, Tilt и Roll, а затем компенсируют эти движения с помощью моторов, установленных на трёх осях.
Особенности:
1) Простая настройка подвеса: больше не требуется много калибровочных работ.
2) Энергосбережение: до 5 раз большее время работы по сравнению с подвесом без системы энкодеров.
3) Два IMU (инерциальных измерительных модуля).
4) Более быстрый отклик: крутящий момент мотора увеличивается мгновенно; больше нет проблем на сложных углах поворота.
5) Энкодерный чип AS5048A (AS5048AGM3506).
Мотор подвеса GM3506 с энкодером AS5048A
Мотор серии GM35 от iPower Motors — высококлассный бесколлекторный мотор для подвесов под зеркальные камеры и камеры схожего веса. Он предназначен для крупных мультикоптерных платформ, рассчитанных на подъём оборудования уровня SLR — крутящий момент до 1 кг·см.
Принцип стабилизации камеры с использованием бесколлекторных моторов прямого привода: по сути, подвес на BLDC-моторах во многом похож на обычный подвес на сервоприводах хоббийного уровня.
Энкодеры — это специальные датчики, которые устанавливаются на каждый бесколлекторный мотор стабилизатора. Они позволяют системе точнее отслеживать положение мотора, повышая стабильность и одновременно улучшая энергоэффективность (время работы от аккумулятора).
Характеристики
Модель: GM3506
Внешний диаметр мотора: Ф40 ±0,05 мм
Конфигурация: 24N/22P
Высота мотора: 25,8 ±0,2 мм (включая корпус энкодера)
Полый вал (наружный диаметр): Ф12 -0,008/-0,012 мм
Полый вал (внутренний диаметр): Ф8,6 +0,05/0 мм
Длина провода: 610 ±3 мм
Калибр провода (AWG): #24
Вес мотора: 72 ±0,2 г
Разъём проводов: 2,5 мм Dupont connector
Ток холостого хода: 0,17 ±0,05 A
Напряжение холостого хода: 16 V
Обороты без нагрузки: 2149–2375 RPM
Ток под нагрузкой: 1 A
Напряжение под нагрузкой: 12 V
Крутящий момент под нагрузкой (г·см): 600–1000
Внутреннее сопротивление мотора: 5,6 Ω ±5% (сопротивление меняется с температурой)
Испытание высоким напряжением: DC500V 1 mA, 2 сек
Биение корпуса ротора: ≤0,1 мм
Направление вращения (при удлинении оси): по часовой стрелке
Тесты на высокую/низкую температуру
Высокая температура: выдержка при 60℃ в течение 100 часов; мотор работает нормально после 24 часов при комнатной температуре
Низкая температура: выдержка при -20℃ в течение 100 часов; мотор работает нормально после 24 часов при комнатной температуре
Максимальная мощность: ≤25 W
Рабочее питание: 2–3S
Рабочая температура: -20…60℃; 10–90% RH
Комплектация:
1 x мотор подвеса iPower GM3506
1 x энкодер AS5048A в алюминиевом корпусе
