Приемник DarwinFPV "Cement" Ultra Durable ELRS 2.4G Receiver

Описание "Приемник DarwinFPV "Cement" Ultra Durable ELRS 2.4G Receiver"

Ультранадежный и водонепроницаемый приемник серии «Cement», разработанный для работы по протоколу ExpressLRS (ELRS) в диапазоне 2.4 ГГц. Благодаря полной заливке компаундом, приемник имеет степень защиты IP67, что гарантирует его безупречную работу под дождем, снегом, в пыли и грязи. Встроенный усилитель мощности (PA) на 100 мВт обеспечивает стабильную телеметрию, высокую чувствительность и увеличенную дальность связи, а защита от переполюсовки питания предотвращает повреждение при случайной ошибке монтажа. Это идеальное решение для создания всепогодных FPV-дронов, где требуется максимальная надежность и живучесть оборудования.

Общие характеристики
— Тип: Приемник для FPV-дронов
— Серия: DarwinFPV «Cement» Ultra Durable
— Модель: DarwinFPV "Cement" Ultra Durable 2.4G Receiver
— Протокол связи: ExpressLRS (ELRS) 2.4 ГГц / CRSF
— Аппаратная платформа: ESP8285 + SX128X + AT2401C
— Выходная мощность усилителя (PA): 100 мВт
— Степень защиты: IP67 (полная герметизация, водонепроницаемость, пылезащита)
— Назначение: Всепогодные FPV-дроны, коммерческие и специальные БПЛА

Ключевые особенности

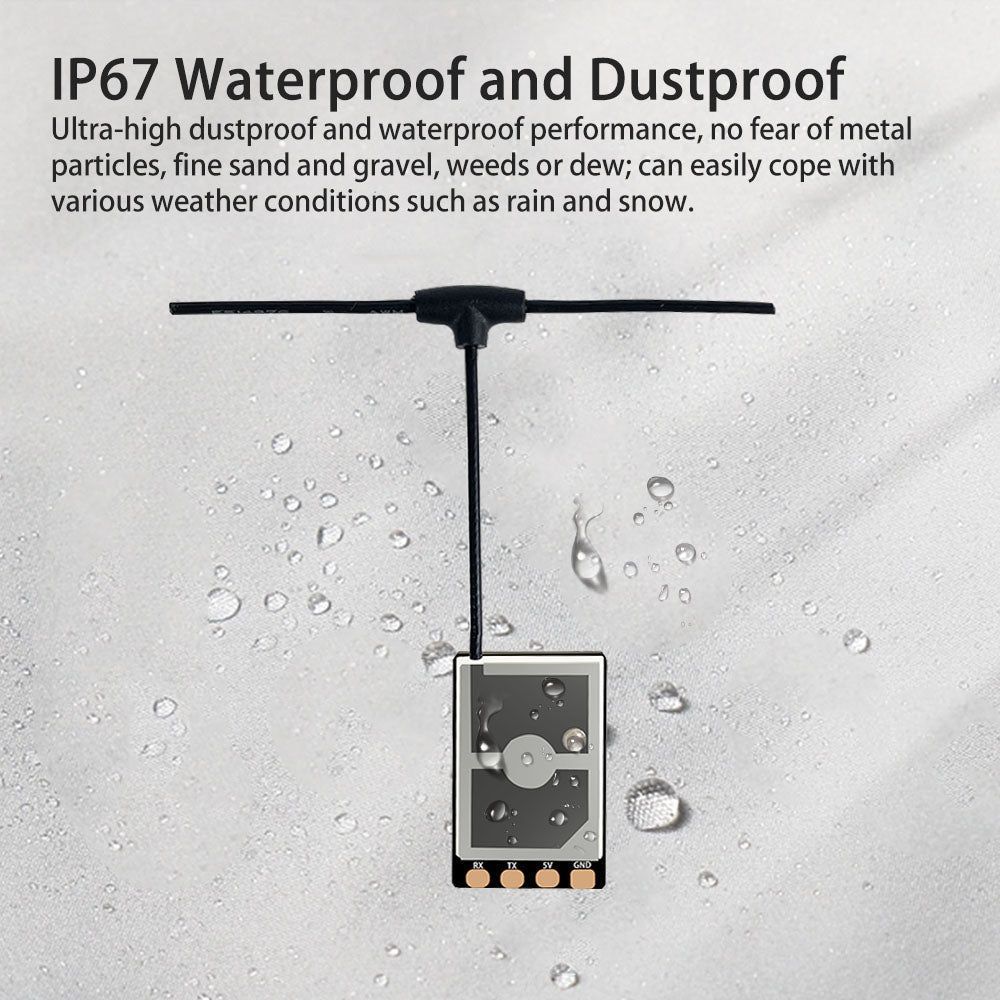

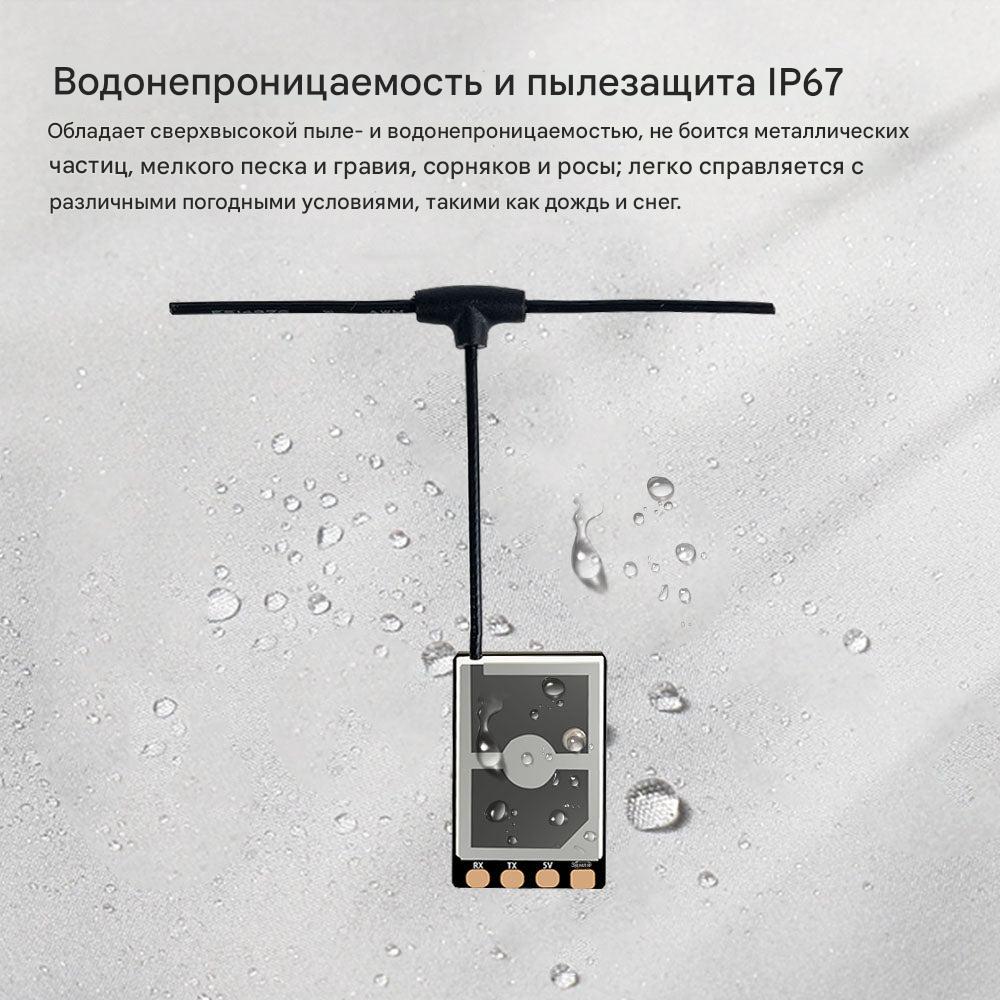

— Абсолютная защита IP67 для эксплуатации в любых условиях: Герметичный корпус гарантирует работу приемника под дождем, снегом, в условиях сильной запыленности и при контакте с грязью, предотвращая выход дорогостоящего оборудования из строя в полевых условиях.

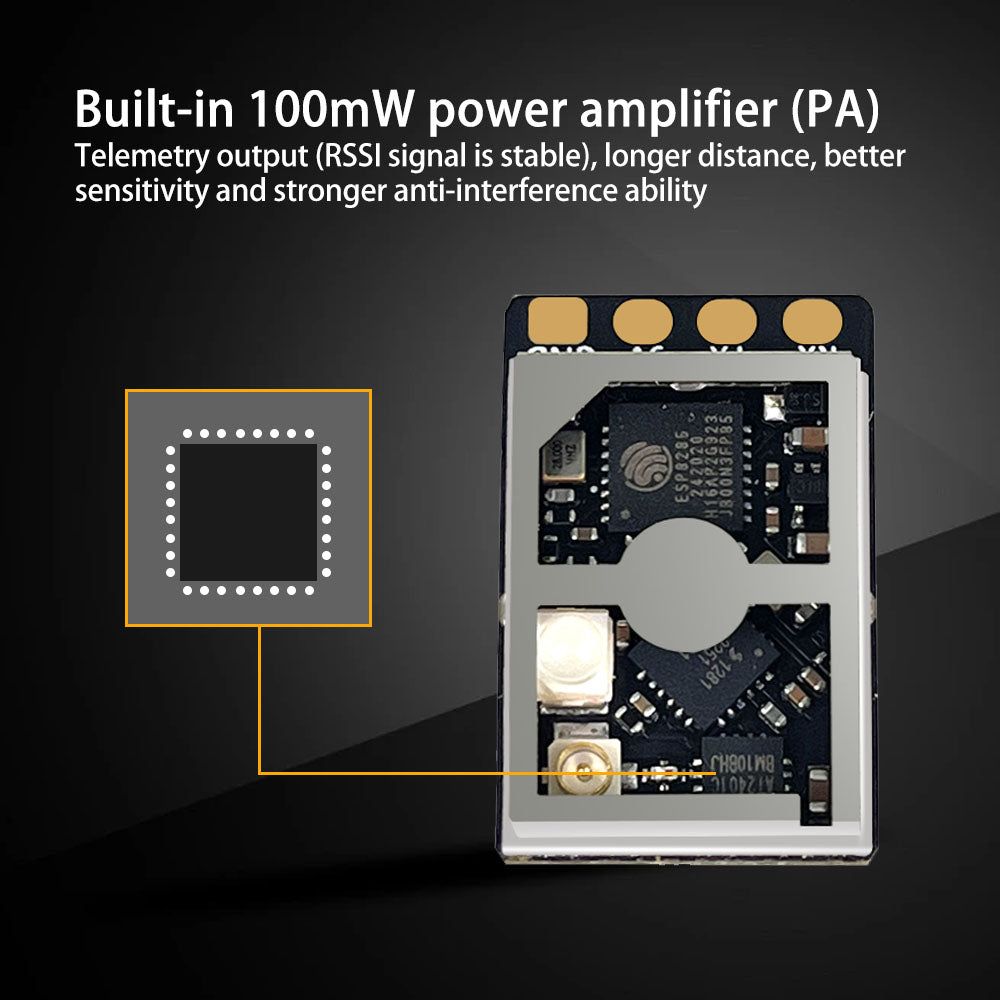

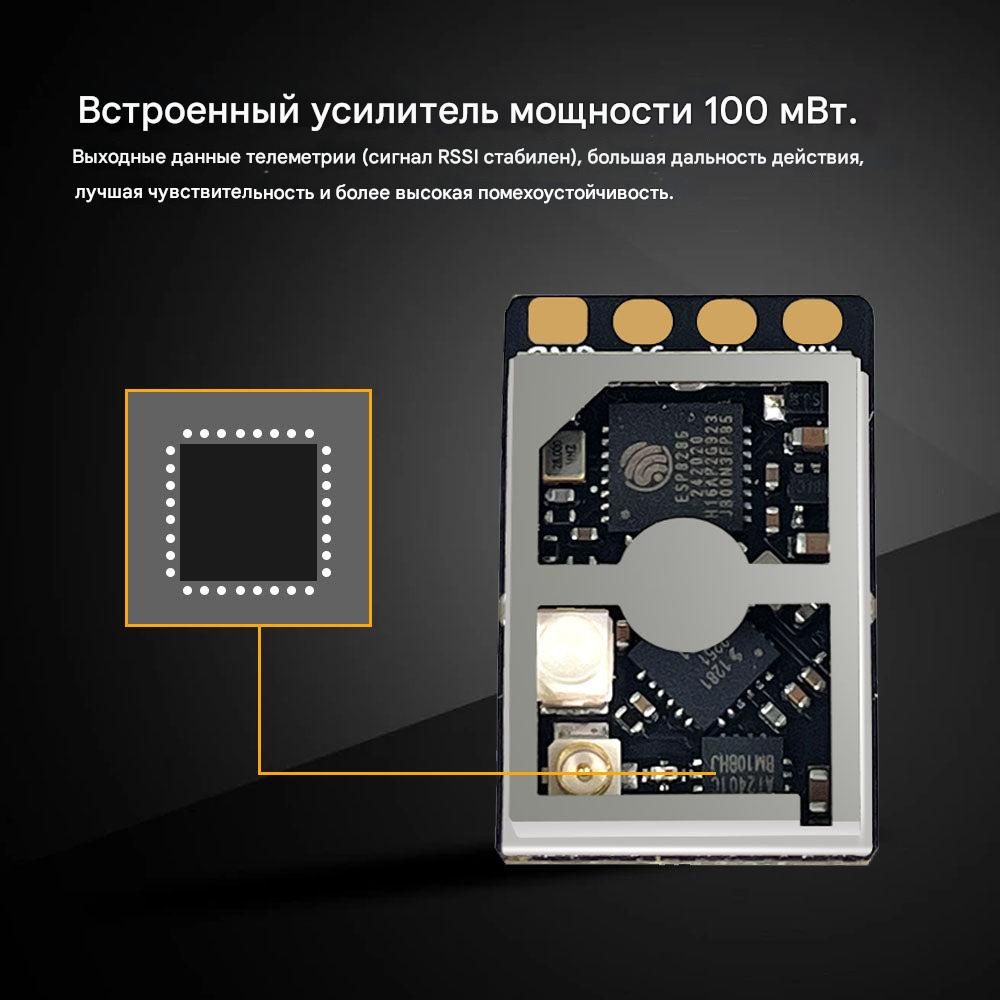

— Мощный усилитель 100 мВт для стабильной связи: Встроенный PA обеспечивает высокую чувствительность, надежную телеметрию и уверенный прием сигнала на больших дистанциях, что критически важно для лонг-рейндж полетов и коммерческих миссий.

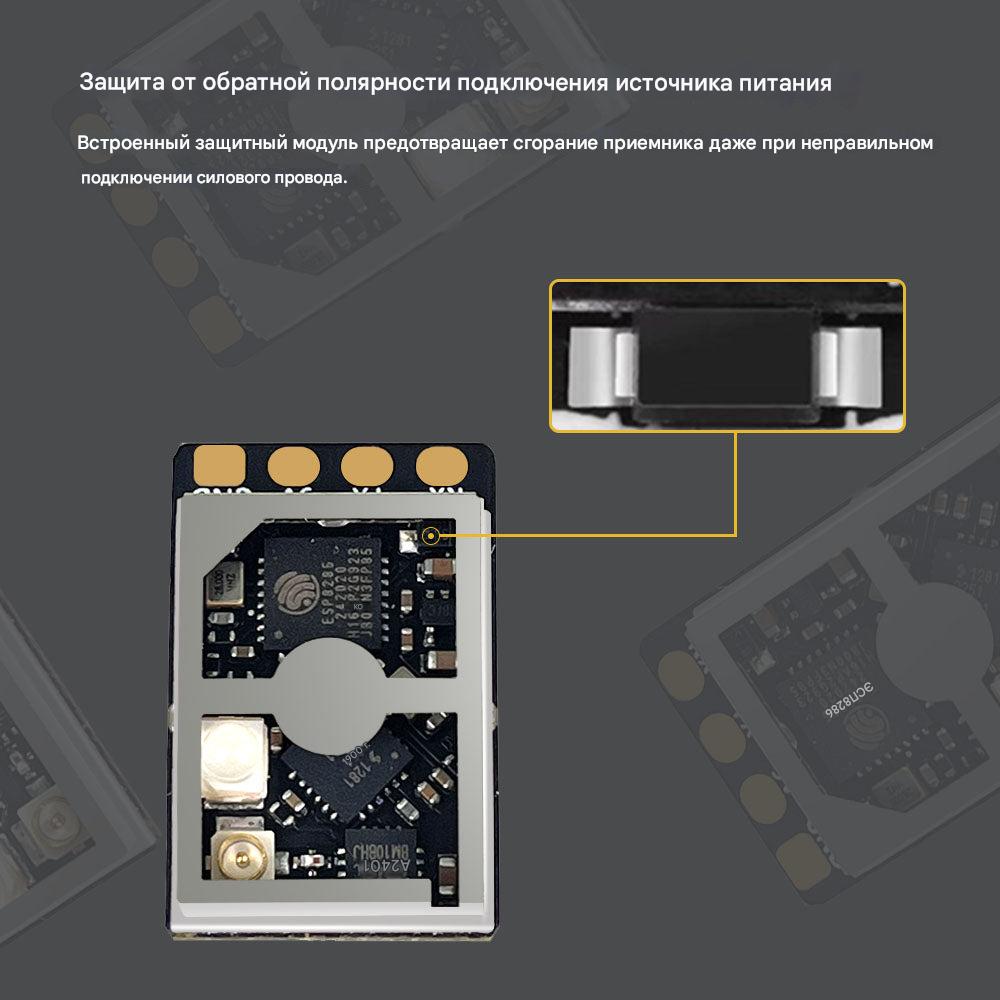

— Защита от переполюсовки для сохранения бюджета: Встроенная схема защиты предотвращает повреждение приемника при случайном неправильном подключении питания, что исключает дорогостоящий ремонт по неосторожности.
— Открытая экосистема ExpressLRS: Использование открытого протокола ELRS гарантирует отличную совместимость, регулярные обновления прошивки и поддержку огромного сообщества пилотов.
— Компактность и малый вес: Габариты 14.2×22.0×4 мм и вес всего 3.0 г позволяют интегрировать приемник в самые маленькие дроны (whoop, toothpick) без ущерба для летных характеристик.

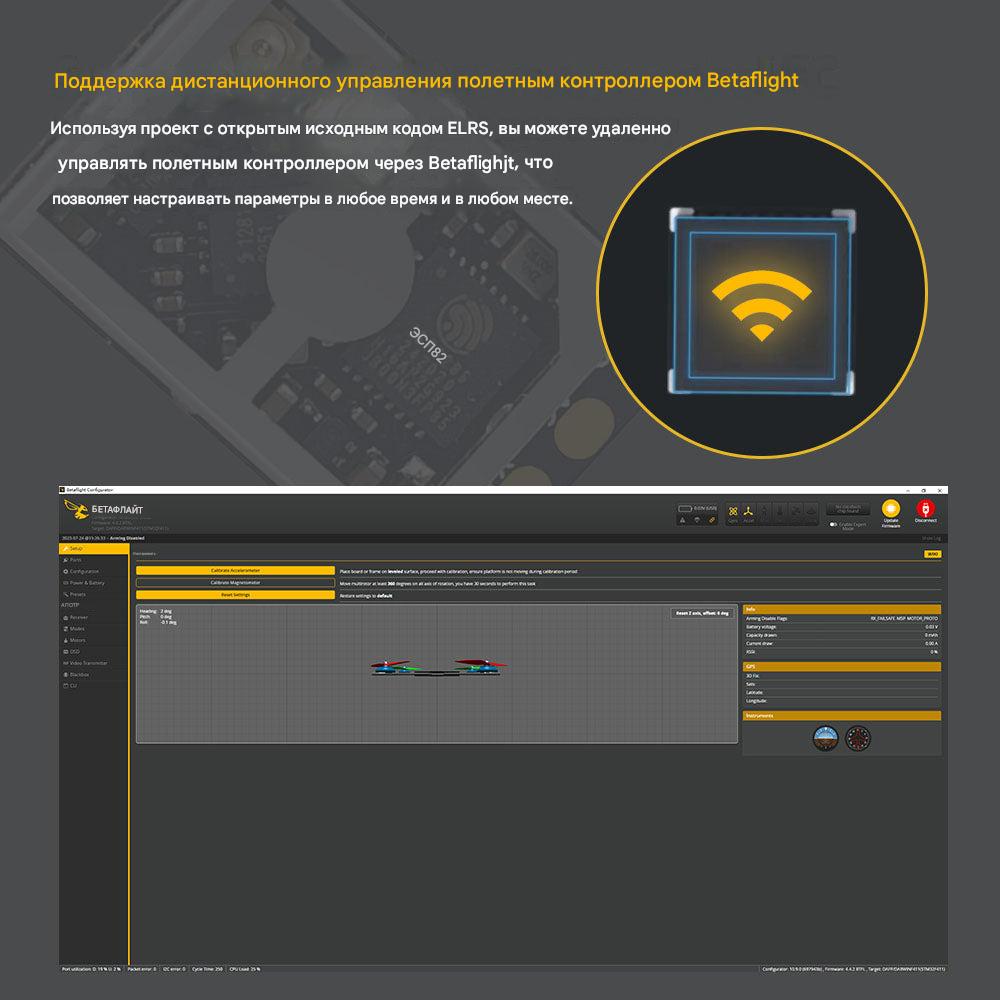

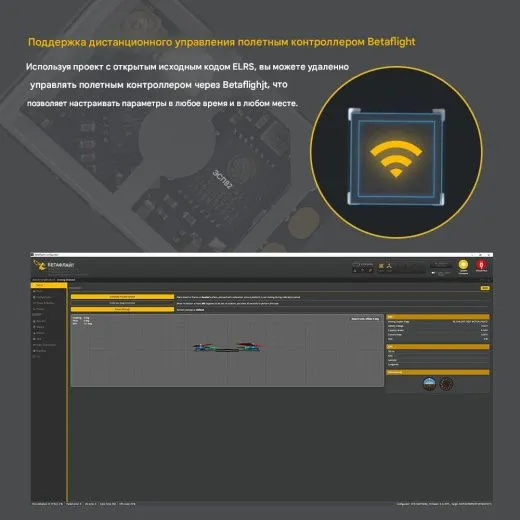

— Удобная настройка через Betaflight: Простое подключение к любому UART-порту и выбор протокола CRSF в конфигураторе Betaflight обеспечивают быструю интеграцию в систему.

Технические характеристики
— Вес: 3.0 г (±0.2 г)
— Размеры: 14.2 × 22.0 × 4 мм
— Диапазон частот: 2.4 ГГц ISM
— Мощность RF-усилителя (PA): 100 мВт
— Рабочее напряжение: 5 В
— Потребляемый ток: 60 мА
— Протокол: CRSF (Crossfire)
— Заводская прошивка: ELRS_V3.2.0 (BETAFPV_Nano_2400_RX)
— Антенна: Миниатюрная T-антенна (длина 50 мм)
— Степень защиты: IP67

Подключение и настройка

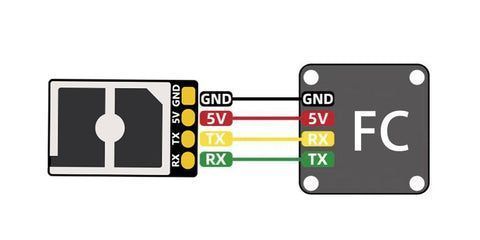

Схема подключения к полетному контроллеру (FC):
— Черный провод (GND) → GND на FC
— Красный провод (5V) → 5V на FC
— Белый провод (RX) → TX пину выбранного UART
— Желтый провод (TX) → RX пину выбранного UART

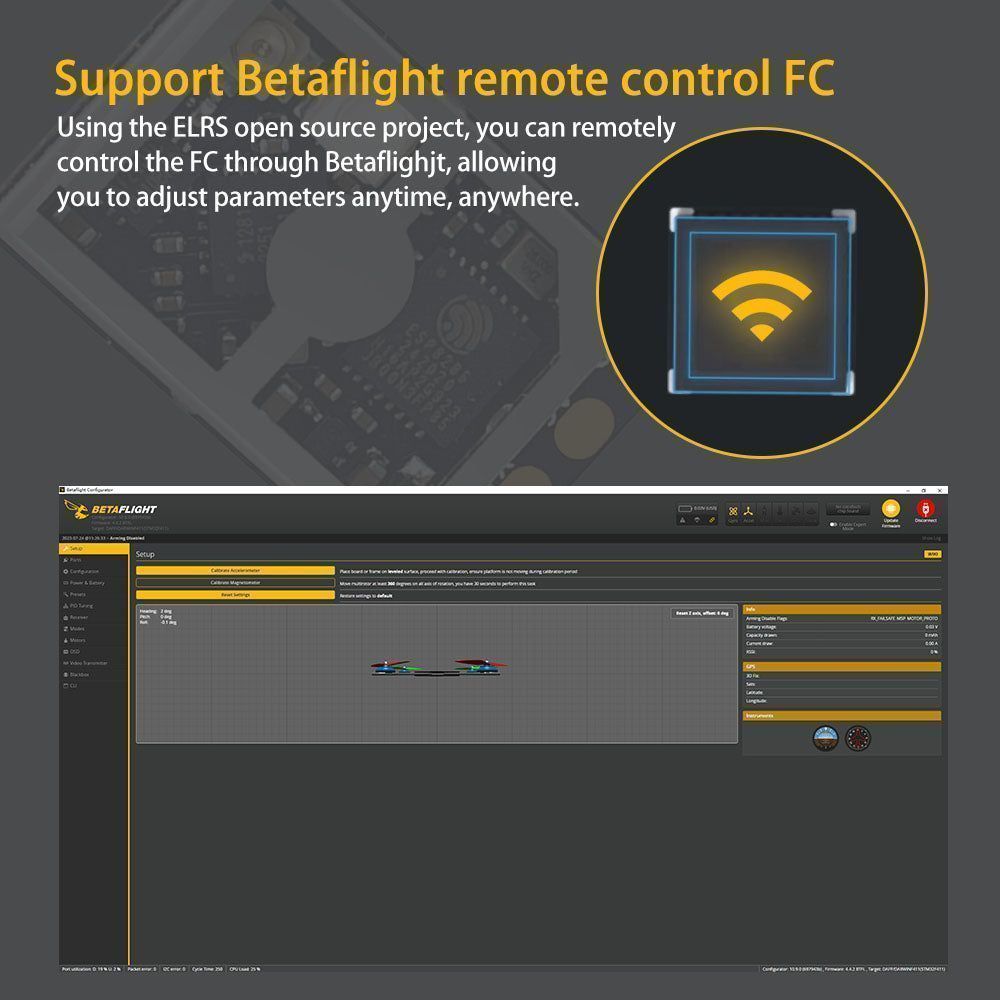

Настройка в Betaflight Configurator:

1. На вкладке Ports включите Serial Rx для UART, к которому подключен приемник. Сохраните и перезагрузите.

2. На вкладке Receiver выберите Serial-based receiver и в качестве Serial Receiver Provider укажите CRSF.

Метод привязки (Binding):

1. Включите и выключите питание приемника 3 раза подряд (с интервалом около 1 секунды).

2. Светодиод приемника мигнет дважды, сигнализируя о входе в режим привязки.

3. Переведите передатчик (модуль или пульт) в режим привязки.

4. Как только светодиод приемника начнет гореть постоянно, привязка успешно завершена.

Область применения
— Всепогодные FPV-дроны для фристайла и дальних полетов.
— Коммерческие и инспекционные БПЛА, работающие в сложных метеоусловиях.
— Микро- и мини-дроны (whoop, toothpick), где важен каждый грамм.
— Дроны для силовых структур (МЧС, поисково-спасательные отряды), требующие высокой надежности и защищенности.

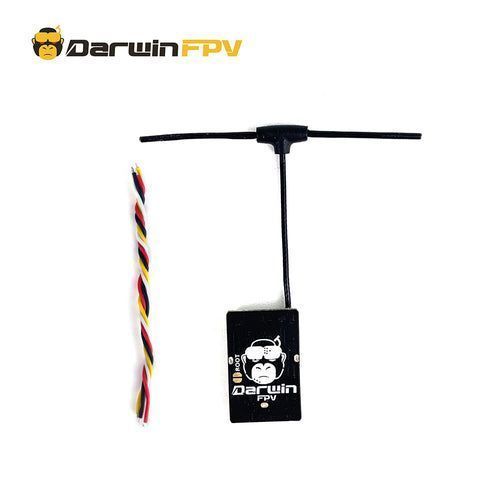

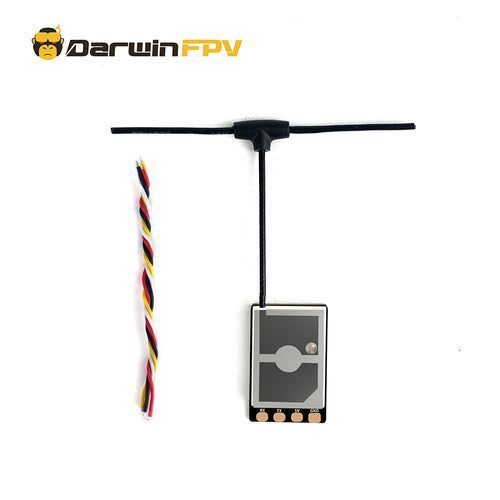

Комплектация

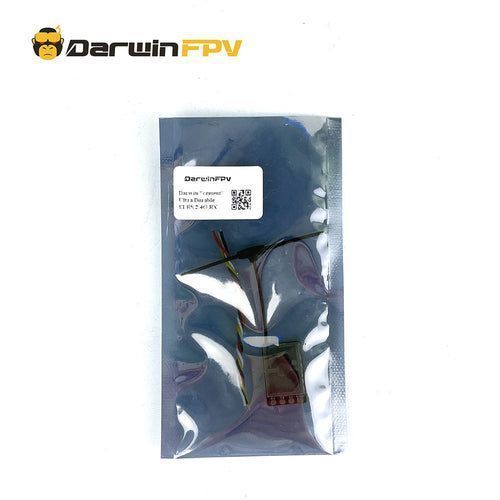

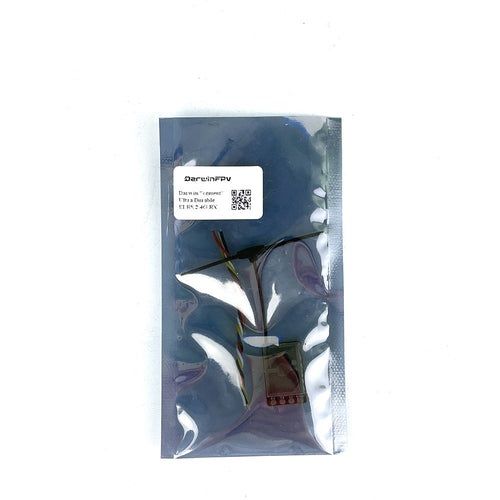

— 1× Приемник DarwinFPV "Cement" Ultra Durable 2.4G Receiver
— 1× Силиконовый кабель для подключения (70 мм)
— 1× Прозрачная термоусадочная трубка (50 мм, диаметр 14 мм)

Варианты исполнения и коммерческое предложение
— Данная модель представлена в единственной конфигурации. Для уточнения возможностей поставки и получения коммерческого предложения обратитесь к менеджерам.
— Чтобы получить коммерческое предложение (КП), нажмите кнопку «Запросить КП» в карточке товара. Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и нужной вам партии.
