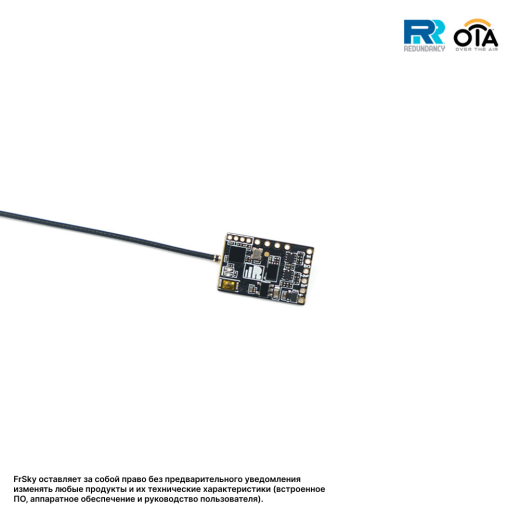

Приемник FrSky R9 MX (Non-LBT / 915MHz для FCC)

Приемник FrSky R9 MX в версии Non-LBT (FCC) представляет собой компактное устройство для работы в дальнобойном диапазоне 915 МГц, предназначенное для использования на рынках за пределами Евросоюза, где разрешен стандарт FCC. Эта модель является улучшенной версией приемников серии R9 MM/Mini, сохраняя их размеры и вес, но предлагая более прочную конструкцию с надежным съемным антенным разъемом IPEX1. R9 MX реализует современный протокол ACCESS, поддерживает беспроводное обновление прошивки (OTA), функцию резервирования сигнала и имеет инвертированный выход S.Port для удобного подключения к полетным контроллерам. Благодаря наличию контактных площадок для пайки 4 PWM-каналов, компактному дизайну (18×12×3.2 мм) и малому весу (3.2 г), R9 MX идеально подходит для миниатюрных летательных аппаратов, где требуется дальняя связь (до 10 км и более), возможность резервирования и максимальная надежность на рынках с разрешением FCC.

Общие характеристики
— Тип: Компактный приемник для работы в диапазоне 915 МГц с поддержкой OTA и резервирования (Non-LBT версия для FCC-регионов)
— Модель: FrSky R9 MX (Non-LBT / 915MHz)
— Протокол связи: ACCESS
— Частотный диапазон: 915 МГц
— Количество каналов: 4 PWM / 16 SBUS (на 16-м канале выход RSSI)
— Габариты: 18 × 12 × 3.2 мм
— Вес: 3.2 г
— Рабочее напряжение: 3.5 – 10 В
— Потребляемый ток: < 100 мА при 5 В
— Дальность управления: До 10 км и более (зависит от мощности передатчика и условий, может варьироваться в зависимости от местных условий)

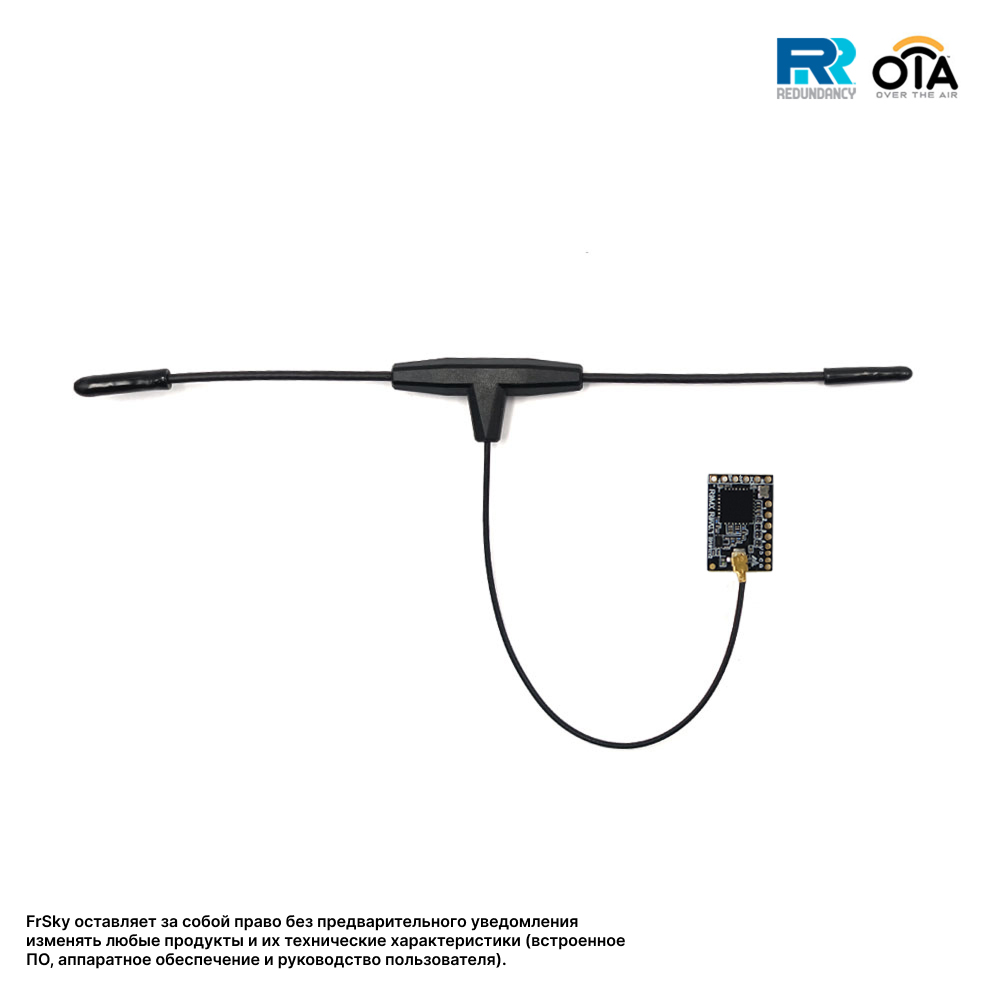

— Антенный разъем: IPEX1 (сменная антенна)
— Назначение: Обеспечение сверхдальней связи, телеметрии и возможности резервирования для миниатюрных летательных аппаратов, гоночных дронов и микро-самолетов, где критически важны компактность, малый вес и работа в диапазоне 915 МГц на рынках с разрешением FCC.

Ключевые особенности
— Диапазон 915 МГц (FCC): Работа в частотном диапазоне 915 МГц, разрешенном в странах, использующих стандарт FCC (США и другие регионы за пределами Европейского Союза), обеспечивает исключительную дальность связи (до 10 км и более) и лучшую проникающую способность сигнала через препятствия по сравнению с системами 2.4 ГГц.
— Улучшенная и прочная конструкция: Более надежный дизайн по сравнению с предыдущими моделями, оснащенный прочным съемным антенным разъемом IPEX1, что повышает долговечность при интенсивной эксплуатации и в полевых условиях.
— 4 PWM-канала: Контактные площадки для пайки позволяют подключить до 4 сервоприводов или других устройств с PWM-входом, обеспечивая прямое управление для небольших моделей без необходимости использования дополнительных декодеров.
— Поддержка резервирования (Redundancy): Функция резервирования позволяет создать отказоустойчивую систему, подключив второй приемник, что критически важно для надежности на больших дистанциях и в ответственных применениях.
— Инвертированный выход S.Port: Наличие инвертированного порта S.Port облегчает подключение к полетным контроллерам, которые часто требуют инвертированного сигнала для корректной работы, упрощая интеграцию.
— Беспроводное обновление прошивки (OTA): Возможность обновлять прошивку приемника "по воздуху" без необходимости подключения проводов. Поддерживается проверка текущей версии firmware непосредственно с передатчика, что значительно упрощает обслуживание и позволяет всегда использовать актуальное программное обеспечение.
— Поддержка S.Port / F.Port: Гибкая настройка протокола телеметрии через меню OpenTX / FrOS. Протокол F.Port позволяет объединить сигналы управления и телеметрии в одном проводе, упрощая проводку и освобождая порты на полетном контроллере.
— Современный протокол ACCESS: Обеспечивает низкую задержку, высокую точность управления и доступ к передовым функциям экосистемы ACCESS, включая беспроводное обновление и улучшенную безопасность связи.
— Компактный размер и малый вес: Габариты 18×12×3.2 мм и вес 3.2 г идеально подходят для установки в миниатюрные модели с жесткими ограничениями по пространству и весу, такие как микро-дроны и мини-самолеты.
— Выход RSSI на 16-м канале SBUS: Информация об уровне сигнала (RSSI) передается в цифровом виде по SBUS, что позволяет удобно отображать ее на OSD или в полетном контроллере для постоянного контроля качества связи.

Технические характеристики
— Габариты: 18 × 12 × 3.2 мм
— Вес: 3.2 г
— Частотный диапазон: 915 МГц
— Протокол: ACCESS
— Количество каналов:
— 4 × PWM (требуется пайка)
— 16 × SBUS (16-й канал передает RSSI)
— Выходные сигналы:
— 4 × PWM (контактные площадки для пайки)
— SBUS
— S.Port / F.Port (телеметрия, инвертированный, конфигурируется)
— Функция OTA: Да (беспроводное обновление и проверка версии прошивки)
— Функция резервирования: Да
— Дальность управления: до 10 км и более
— Рабочее напряжение: 3.5 – 10 В
— Потребляемый ток: < 100 мА при 5 В
— Антенна: Сменная (разъем IPEX1)
— Совместимость с передатчиками и модулями:
— R9M Lite / R9M Lite Pro / R9M 2019 с прошивкой ACCESS

Область применения
— Миниатюрные гоночные дроны и микро-коптеры для лонг-рейндж полетов на большие расстояния в FCC-регионах.
— Микро- и мини-самолеты для FPV-полетов, где требуется малый вес и максимальная дальность связи.
— Планеры и другие летательные аппараты с ограниченным пространством для установки приемника.
— Модели, требующие аппаратного резервирования сигнала в сверхлегком корпусе для повышения надежности и безопасности полетов.

Комплектация
— Приемник FrSky R9 MX (Non-LBT / 915MHz) — 1 шт.
— (Антенна и другие аксессуары могут поставляться отдельно или в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Юридическое предупреждение: Данная версия приемника предназначена исключительно для использования в странах, где разрешен стандарт FCC (США и другие регионы за пределами Европейского Союза). Она работает на частоте 915 МГц и не сертифицирована для использования в странах ЕС, где требуется версия LBT на 868 МГц. Несанкционированное использование в странах с другими стандартами может создавать радиопомехи и нарушать местное законодательство. Ответственность за легальность применения в вашем регионе полностью лежит на покупателе.
— PWM-выходы: Для использования PWM-каналов требуется аккуратная пайка проводов к контактным площадкам на плате приемника. Необходимо иметь соответствующие навыки и оборудование. Этот метод подключения обеспечивает минимальный вес и компактность.
— F.Port: Поддержка протокола F.Port активируется загрузкой соответствующей прошивки. Это позволяет объединить сигналы управления и телеметрии в одном проводе для подключения к совместимым полетным контроллерам.
— Проверка совместимости: Перед покупкой убедитесь, что ваш передатчик или внешний RF-модуль поддерживает работу с приемниками R9 серии и имеет соответствующую версию прошивки ACCESS (см. раздел "Совместимость").
— Конкретную комплектацию (включена ли антенна) и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие приемника и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
