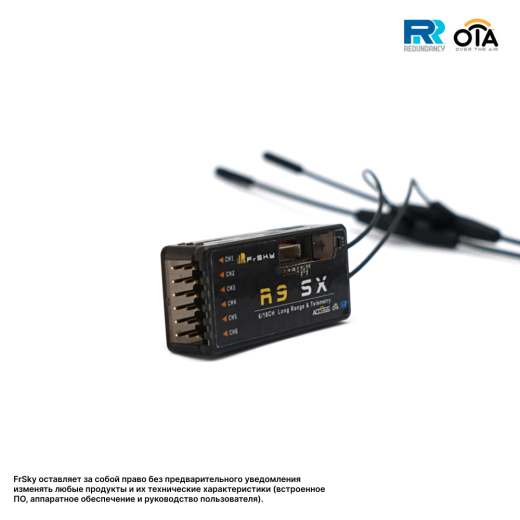

Приемник FrSky R9 SX (LBT / 868MHz для EU)

Приемник FrSky R9 SX в версии LBT (EU) представляет собой усовершенствованную версию приемников серии R9 Slim, предназначенную для работы в дальнобойном диапазоне 868 МГц и сертифицированную для использования в странах Европейского Союза. Эта модель отличается усиленной и более прочной конструкцией по сравнению с предыдущими поколениями, наличием 6 полноценных PWM-каналов на стандартных 3-контактных серворазъемах и двойной антенной системой для максимальной надежности приема. Легкий защитный корпус и многофункциональный 6-пиновый разъем открывают доступ к дополнительным возможностям: резервированию сигнала, телеметрии, внешнему измерению напряжения и гибкой перенастройке каналов. Благодаря современному протоколу ACCESS с поддержкой беспроводного обновления прошивки (OTA), R9 SX идеально подходит для крупных самолетов, планеров и других ответственных моделей, где требуется максимальная дальность, надежность и гибкость конфигурации в строгом соответствии с европейскими нормами.

Общие характеристики
— Тип: Профессиональный приемник для работы в диапазоне 868 МГц с поддержкой OTA, 6 PWM-каналами и двойной антенной (LBT версия для EU)
— Модель: FrSky R9 SX (LBT / 868MHz)
— Протокол связи: ACCESS
— Частотный диапазон: 868 МГц (с технологией Listen Before Talk — LBT)
— Количество каналов: 6 PWM / 16 SBUS (на 16-м канале выход RSSI)
— Габариты: 36 × 17 × 7 мм (без корпуса и пинов) / 47.5 × 20.5 × 11 мм (в сборе с корпусом и пинами)
— Вес: 8.8 г (без корпуса) / 13 г (в сборе с корпусом и пинами)
— Рабочее напряжение: 3.5 – 12.6 В (поддержка 1-3S LiPo)
— Потребляемый ток: < 100 мА при 5 В
— Дальность управления: До 10 км и более (зависит от условий, может варьироваться в зависимости от местных условий)
— Антенный разъем: 2 × IPEX1 (сменные антенны)
— Назначение: Обеспечение сверхдальней, надежной и гибко настраиваемой связи для крупных самолетов, планеров и других ответственных моделей в странах ЕС, где требуется строгое соблюдение европейских норм и максимальная функциональность.

Ключевые особенности
— Сертифицированный диапазон 868 МГц с технологией LBT: Работа в разрешенном для ЕС диапазоне с использованием протокола Listen Before Talk, который требует проверки эфира перед началом передачи для предотвращения коллизий, полностью соответствует европейским директивам ETSI EN 300 328. Обеспечивает легальную и надежную работу на больших дистанциях.
— Усиленная и прочная конструкция: По сравнению с предыдущими моделями Slim, R9 SX имеет более надежный дизайн и оснащен легким защитным корпусом, который обеспечивает дополнительную механическую защиту электроники в условиях эксплуатации и при транспортировке.
— 6 стандартных PWM-каналов: Шесть полноценных 3-контактных серворазъемов для прямого подключения сервоприводов. Это исключает необходимость в пайке, упрощает установку, повышает надежность соединений и удобство при обслуживании модели.

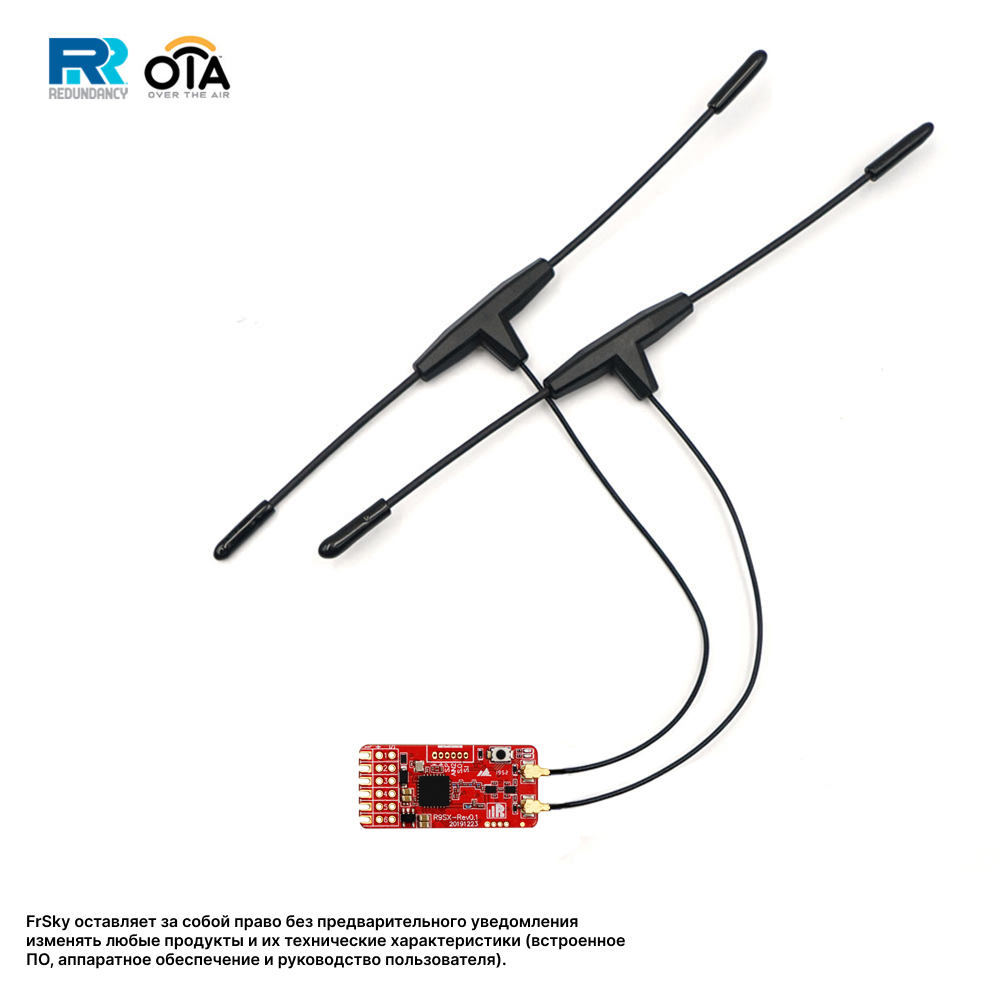

— Двойная антенная система: Две внешние антенны с разъемами IPEX1 обеспечивают многополярное покрытие и улучшают качество сигнала в сложных условиях, значительно снижая вероятность потери сигнала из-за затенения или интерференции.
— Гибкость конфигурации каналов: Каналы CH5 и CH6 могут быть перенастроены через многофункциональный 6-пиновый разъем для работы в качестве альтернативных выходов S.Port и SBUS. Это позволяет адаптировать приемник под конкретные задачи, например, если требуется вынести порты телеметрии или SBUS в удобное место.
— Поддержка резервирования (Redundancy): Функция резервирования позволяет создать отказоустойчивую систему, подключив второй приемник через 6-пиновый разъем. В случае сбоя основного приемника управление автоматически переключается на резервный, что критически важно для дорогих и ответственных моделей.
— Многофункциональный 6-пиновый разъем: Специализированный разъем обеспечивает доступ к дополнительным функциям:
— Подключение резервного приемника (Signal Redundancy)
— Вывод телеметрии (S.Port / F.Port)
— Вход для внешнего измерения напряжения (AIN2)
— Измерение внешнего напряжения (AIN2): Вход для подключения внешнего датчика позволяет контролировать напряжение батареи в диапазоне 0–3.3 В, что расширяет возможности телеметрии без использования дополнительных модулей.
— Беспроводное обновление прошивки (OTA): Возможность обновлять прошивку приемника "по воздуху" без необходимости подключения проводов. Поддерживается проверка текущей версии firmware непосредственно с передатчика, что значительно упрощает обслуживание и позволяет всегда использовать актуальное программное обеспечение.
— Поддержка S.Port / F.Port: Гибкая настройка протокола телеметрии через меню OpenTX / FrOS. Протокол F.Port позволяет объединить сигналы управления и телеметрии в одном проводе, упрощая проводку и освобождая порты на полетном контроллере.
— Современный протокол ACCESS: Обеспечивает низкую задержку, высокую точность управления и доступ к передовым функциям экосистемы ACCESS, включая беспроводное обновление, улучшенную безопасность связи и расширенные возможности телеметрии.
— Выход RSSI на 16-м канале SBUS: Информация об уровне сигнала (RSSI) передается в цифровом виде по SBUS, что позволяет удобно отображать ее на OSD или в полетном контроллере для постоянного контроля качества связи.

Технические характеристики
— Габариты: 36 × 17 × 7 мм (без корпуса и пинов) / 47.5 × 20.5 × 11 мм (в сборе с корпусом и пинами)
— Вес: 8.8 г (без корпуса) / 13 г (в сборе с корпусом и пинами)
— Частотный диапазон: 868 МГц (LBT)
— Протокол: ACCESS
— Количество каналов:
— 6 × PWM (стандартные 3-контактные разъемы)
— 16 × SBUS (16-й канал передает RSSI)
— Выходные сигналы:
— 6 × PWM (стандартные серворазъемы)
— SBUS
— S.Port / F.Port (телеметрия, конфигурируется, доступен через 6-пиновый разъем)
— Функция OTA: Да (беспроводное обновление и проверка версии прошивки)
— Функция резервирования: Да (через 6-пиновый разъем)
— Вход внешнего напряжения (AIN2): 0–3.3 В (через 6-пиновый разъем)
— Дальность управления: до 10 км и более
— Рабочее напряжение: 3.5 – 12.6 В (до 3S LiPo)
— Потребляемый ток: < 100 мА при 5 В
— Антенны: 2 × сменные внешние антенны (разъем IPEX1)
— Совместимость с передатчиками и модулями:
— R9M Lite / R9M Lite Pro / R9M 2019 с прошивкой ACCESS

Область применения
— Крупные самолеты и планеры для лонг-рейндж FPV-полетов в странах Европейского Союза.
— Модели, требующие повышенной надежности и резервирования канала связи.
— Сложные масштабные модели, где важна гибкость конфигурации каналов и портов.
— Профессиональные и полупрофессиональные применения, где требуется максимальная дальность и отказоустойчивость в соответствии с европейскими нормами.

Комплектация
— Приемник FrSky R9 SX (LBT / 868MHz) в сборе с защитным корпусом — 1 шт.
— (Антенны и другие аксессуары могут поставляться отдельно или в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Юридическое предупреждение: Данная версия приемника сертифицирована для использования в странах Европейского Союза и соответствует директиве ETSI EN 300 328. Она работает на частоте 868 МГц с обязательным использованием технологии LBT. Использование в других регионах может нарушать местное законодательство. Ответственность за легальность применения в вашем регионе полностью лежит на покупателе.
— Гибкость настройки каналов: Возможность перенастройки CH5 и CH6 через 6-пиновый разъем для работы в качестве S.Port или SBUS позволяет адаптировать приемник под нестандартные схемы подключения.
— F.Port: Поддержка протокола F.Port активируется загрузкой соответствующей прошивки. Это позволяет объединить сигналы управления и телеметрии в одном проводе для подключения к совместимым полетным контроллерам.
— Проверка совместимости: Перед покупкой убедитесь, что ваш передатчик или внешний RF-модуль поддерживает работу с приемниками R9 серии и имеет соответствующую версию прошивки ACCESS (см. раздел "Совместимость").
— Конкретную комплектацию (включены ли антенны) и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие приемника и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
