Приемник FrSky TW R6

Описание "Приемник FrSky TW R6"

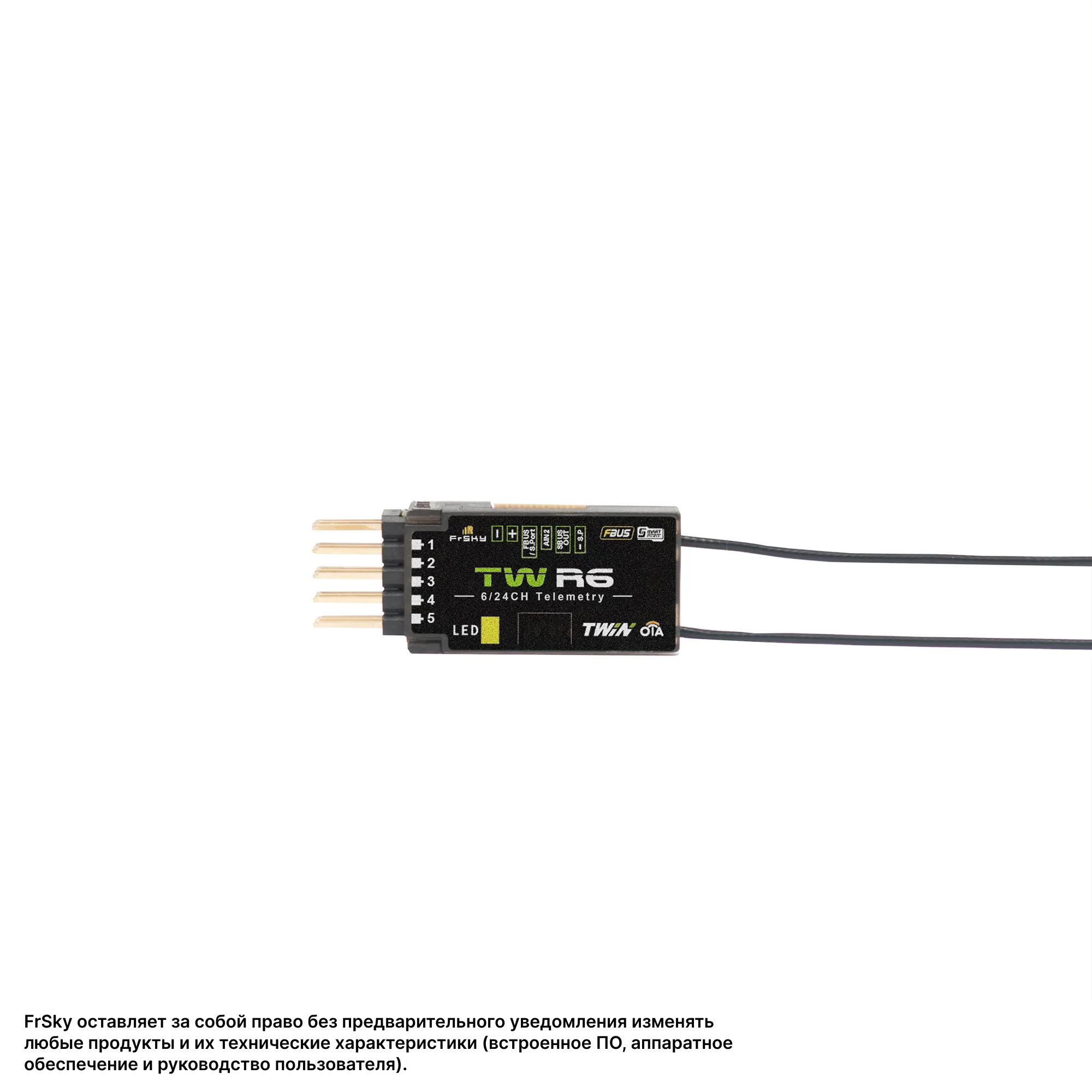

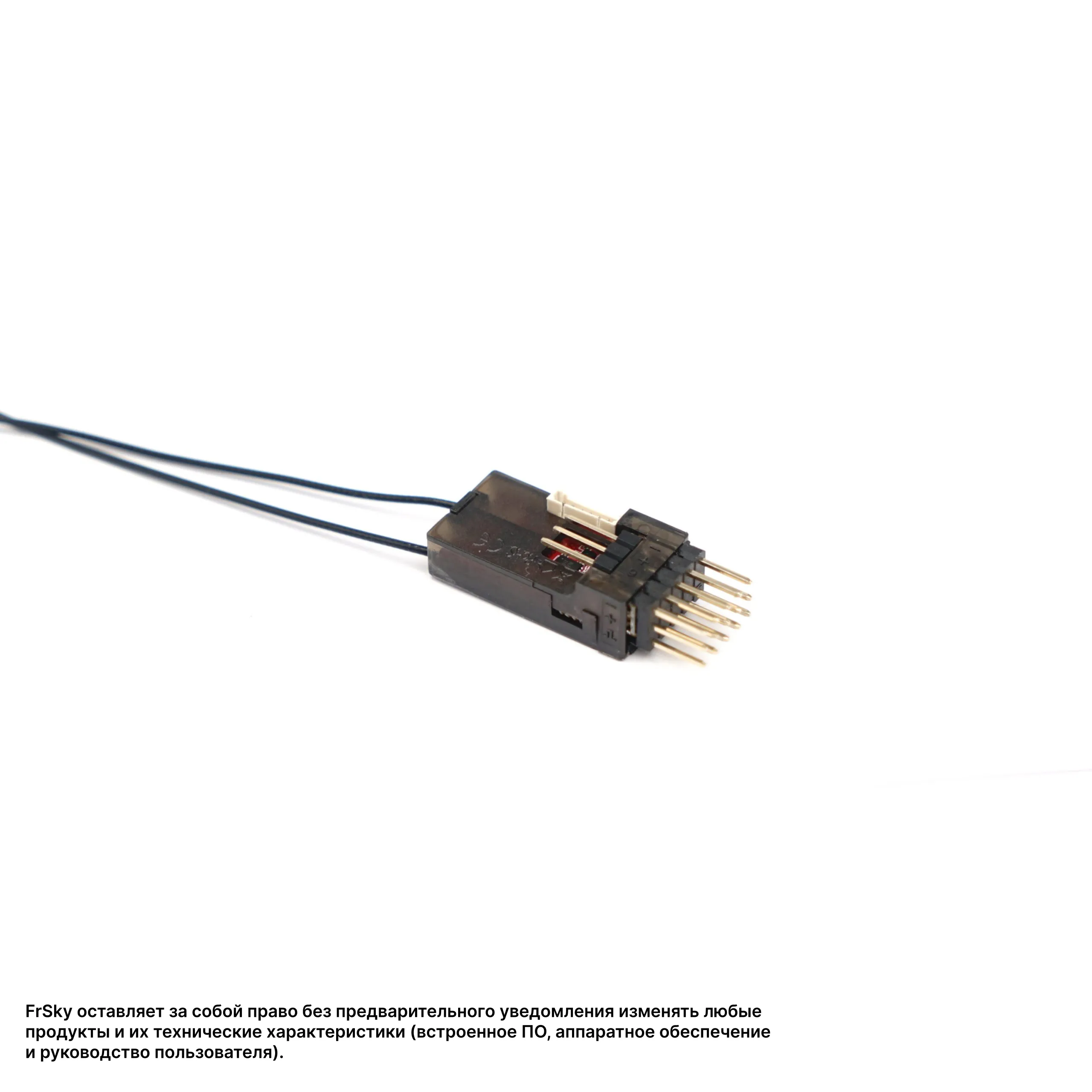

Приемник FrSky TW R6 представляет собой компактное устройство серии TWIN, реализующее уникальную технологию TW с одновременной активной работой двух независимых каналов 2.4 ГГц для достижения максимальной отказоустойчивости и минимальной задержки связи. Эта модель предлагает 6 каналов PWM для непосредственного подключения сервоприводов и другого оборудования, вход для измерения внешнего напряжения и инвертированный порт S.Port для удобного подключения к полетным контроллерам. Благодаря компактным размерам и весу всего 5 граммов, TW R6 идеально подходит для гоночных дронов, FPV-самолетов и других моделей, где требуются надежность связи, большее количество PWM-каналов и расширенные возможности телеметрии.

Общие характеристики
— Тип: Компактный двухдиапазонный приемник с технологией TW
— Модель: FrSky TW R6
— Протокол связи: TW (одновременная активная работа двух 2.4 ГГц каналов)
— Частотный диапазон: Двойной 2.4 ГГц (одновременно)
— Количество каналов: До 24 (зависит от передатчика и режима)
— Габариты: 38.1 × 14.6 × 9.5 мм
— Вес: 5 г
— Рабочее напряжение: 3.5 – 10 В
— Потребляемый ток: 60 мА при 5 В
— Назначение: Обеспечение сверхнадежной и отказоустойчивой связи для гоночных дронов, FPV-самолетов и других моделей, где требуются 6 PWM-каналов, измерение внешнего напряжения и удобное подключение к полетным контроллерам.

Ключевые особенности
— Уникальная технология TW (Twin): В отличие от традиционных схем резервирования «активный-резервный», технология TW использует активно-активную схему. Оба 2.4 ГГц канала работают одновременно и постоянно, обеспечивая:
— Минимальную задержку: Нет времени на переключение между каналами.
— Гоночный режим 4 мс: Сверхнизкая задержка с полной поддержкой телеметрии, что критически важно для FPV-гонок.
— Максимальную отказоустойчивость: Потеря одного канала не влияет на управление.
— Высокую надежность на больших дистанциях: Заявленная дальность связи достигает десятков километров.
— 6 каналов PWM: Наличие шести независимых PWM-выходов позволяет напрямую подключать сервоприводы, регуляторы оборотов и другое оборудование, обеспечивая гибкость при построении моделей средней сложности.
— Вход для измерения внешнего напряжения (AIN2): Позволяет подключать внешний датчик для контроля напряжения батареи в диапазоне 0–36 В, расширяя возможности телеметрии без дополнительных модулей.
— Инвертированный порт S.Port: Специальный выход для удобного и надежного подключения к полетным контроллерам, которые часто требуют инвертированного сигнала.
— Простая интеграция с цифровыми системами: Выход SBUS (поддержка 16/24CH) для подключения к полетным контроллерам.
— Поддержка телеметрии через FBUS/S.Port: При настройке на протокол FBUS в системе ETHOS, приемник обеспечивает двустороннюю передачу данных (управление и телеметрия) по одному проводу, что упрощает схему подключения и уменьшает количество проводов.
— Функция Black Box: Встроенная базовая запись данных для анализа нештатных ситуаций.
— Беспроводное обновление (OTA): Поддержка обновления прошивки "по воздуху" через совместимый передатчик.
— Две внешние антенны: Разъемы IPEX4 для двух 2.4 ГГц антенн обеспечивают многополярное покрытие и устойчивый прием сигнала.

Технические характеристики

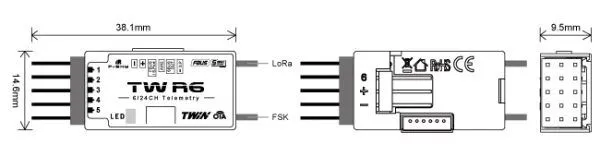

— Габариты: 38.1 × 14.6 × 9.5 мм
— Вес: 5 г
— Частотный диапазон: Двойной 2.4 ГГц
— Протокол: TW Mode
— Выходные сигналы:
— 6 каналов PWM
— SBUS Out (поддержка 16/24CH)
— FBUS / S.Port (телеметрия)
— Inverted S.Port
— Вход внешнего напряжения (AIN2): 0–36 В
— Гоночный режим: 4 ms Race Mode with Telemetry
— Рабочее напряжение: 3.5 – 10 В (минимальное напряжение при использовании — не ниже 2.8 В)
— Потребляемый ток: 60 мА при 5 В
— Антенны: 2 × внешние антенны 2.4 ГГц (разъем IPEX4)
— Совместимость: Только с передатчиками серии TWIN (например, TWIN X14, X14S, X Lite S и др.) или внешними RF-модулями, поддерживающими протокол TW.

Область применения
— Гоночные FPV-дроны (Racing Drones), требующие низкой задержки и надежности связи с возможностью подключения внешних датчиков.
— FPV-самолеты и планеры, где необходимо 6 каналов PWM для управления поверхностями и дополнительным оборудованием.
— Модели, где требуется удобное подключение к полетным контроллерам через инвертированный S.Port.
— Любые применения, где важны компактность, надежность связи и расширенная телеметрия.

Комплектация
— Приемник FrSky TW R6 — 1 шт.
— (Антенны и другие аксессуары могут поставляться отдельно или в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Критическое условие совместимости: Данный приемник работает исключительно с передатчиками серии TWIN, оснащенными RF-модулем, поддерживающим протокол TW (например, TW-ISRM). Он несовместим с передатчиками, работающими по протоколам ACCST или ACCESS. Пожалуйста, убедитесь в совместимости вашего оборудования перед заказом.
— Конкретную комплектацию (включены ли антенны) и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие приемника и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
