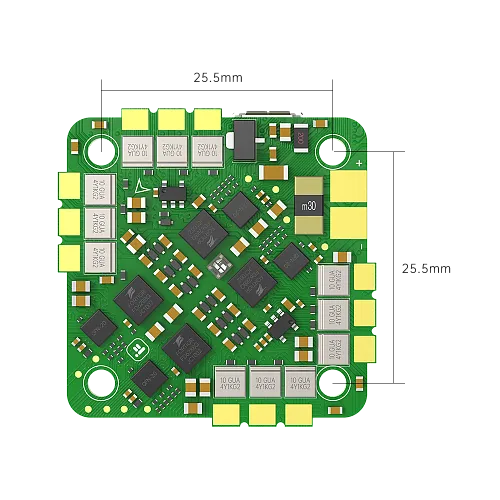

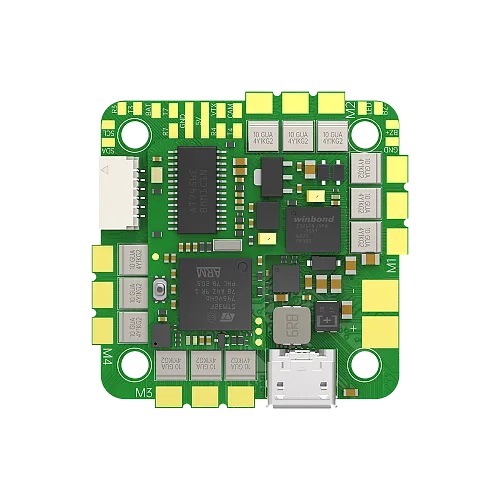

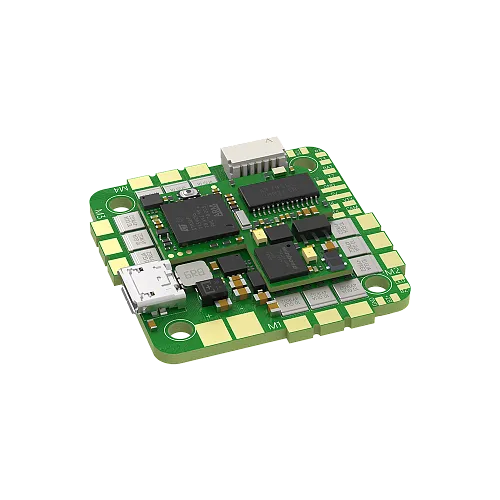

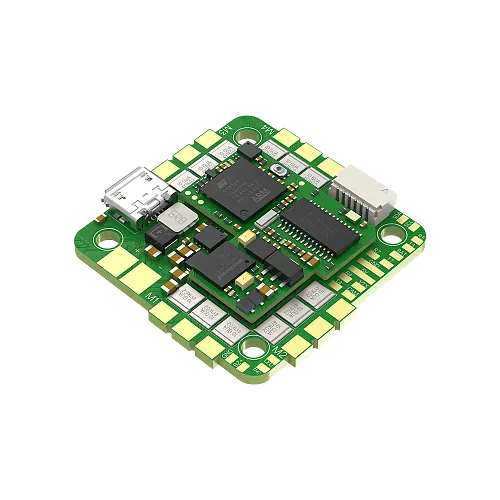

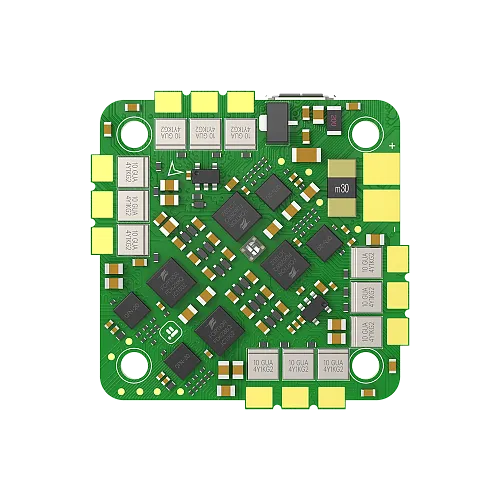

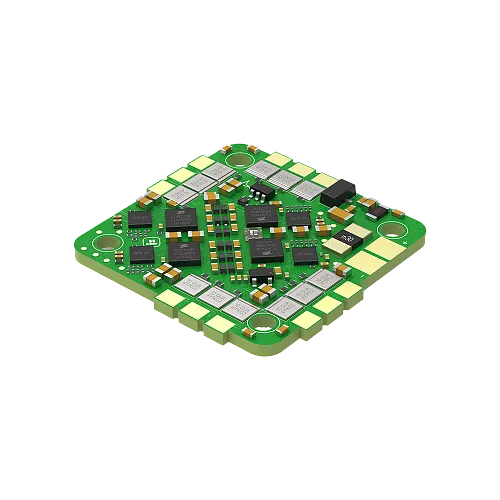

Плата AIO BLITZ Whoop F7

Описание "Плата AIO BLITZ Whoop F7"

Это новая серия AIO полётных контроллеров iFlight BLITZ для вашей идеальной сборки. Современный «all-in-one» FC с запасом на будущее, чтобы поднять уровень и оставить больше пространства для дальнейшего развития прошивок полёта, таких как Betaflight, Emuflight и др. Лёгкий вес, минимальные габариты, минимум работы.
Этого удалось добиться благодаря использованию чипов в корпусе BGA вместо обычных QFP (крупных) MCU, а также сверхмощных MOSFET-транзисторов, подходящих практически для любой сборки. Припаяйте провода моторов — и полетели!
Особенности:
1) Разделённая плата полётного контроллера для снижения электрических помех на гироскоп
2) Сквозное подключение (pass-through) для DJI O3 и разъёма Caddx Vista/Polar
3) Платы FC и ESC можно разъединить; ремонт возможен
4) MCU: BGA-STM32F745, 216 МГц
5) OSD: AT7456E
6) Blackbox: 16 МБ встроенной Flash-памяти
7) Гироскоп: ICM42688
Изменения (Changelog):
26 декабря 2023: гироскоп изменён с BMI270 на ICM42688.
Характеристики полётного контроллера (FC):
MCU: BGA-STM32F745
Гироскоп: ICM42688
Blackbox: 16 МБ встроенной Flash-памяти
Выход BEC: 5 В 2.5 А
Поддержка светодиодной ленты WS2812: да
Зуммер (buzzer): да
Барометр: DPS310
Разъём: Micro-USB
OSD: IFLIGHT OSD (AT745E)
Прошивка FC: IFLIGHT_BLITZ_F7_AIO
Монтажные отверстия: 25.5 × 25.5 мм, диаметр 3 мм
Размеры: 35 × 35 мм
Вес: 10.5 г
BEC: 5 В 2 А / 3 А
Входное напряжение: 2–6S, поддержка аккумуляторов LiHV
Поддержка протоколов VTX: SmartAudio / IRC Tramp
Характеристики ESC:
MCU ESC: BB21
Драйвер: FD6288
Входное напряжение: 2–6S, поддержка аккумуляторов LiHV
Выходной ток: 55 А, пик 65 А (10 секунд)
Прошивка ESC: Q-H-40 — Bluejay, 0.16, 24 кГц
Датчик тока: коэффициент 200 (1/10 мВ/А)
BEC: нет
Телеметрия ESC: нет
Двунаправленный DShot: да (нужно использовать прошивку Bluejay)
Поддерживаемые протоколы: DShot150/300/600, MultiShot, OneShot и др.
Комплектация:
1 × BLITZ F7 AIO
2 × конденсатор 470 мкФ / 35 В
1 × кабель XT30U (папа) 18AWG, 70 мм
1 × кабель 1.0–7P 50 мм – 28 мм
1 × кабель 1.0–7P 50 мм
4 × силиконовые втулки (grommets) M2
8 × винтов M2 × 12 мм
8 × прозрачных нейлоновых гаек M2
10 × чёрная термоусадочная трубка 0.8 мм, 10 мм
