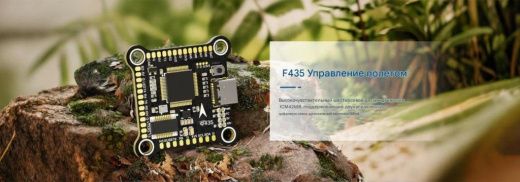

Контроллер полёта Returner 3–8S F435 Betaflight

Описание "Контроллер полёта Returner 3–8S F435 Betaflight"

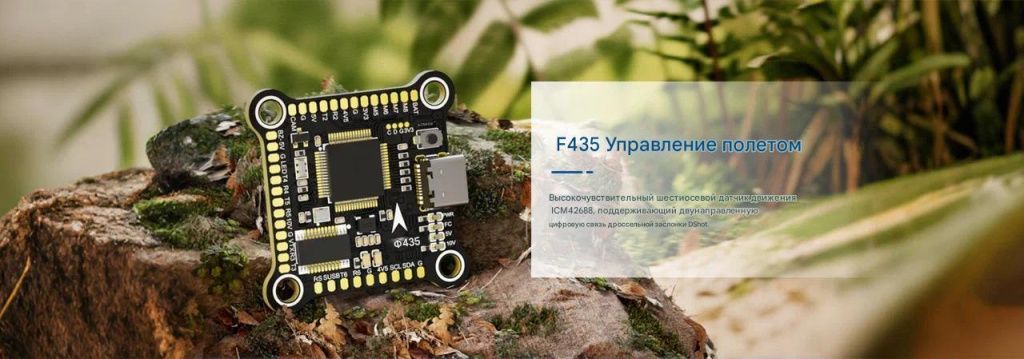

BrotherHobby F435 — высокопроизводительный полётный контроллер с чипом AT32F435, двойным BEC 10V/5V и поддержкой DJI Air Unit


BrotherHobby F435 Flight Controller — это профессиональный полётный контроллер нового поколения, оснащённый мощным процессором AT32F435RGT7 (288 МГц), высокоточным гироскопом ICM42688, встроенным барометром SPL06-001 и 16 МБ флеш-памяти для логов.
Он поддерживает до 8 моторов, двунаправленный DShot, прямое подключение DJI Air Unit и имеет двойной независимый BEC (5V/2A + 10V/2A) с LC-фильтрацией для стабильного питания.

Контроллер ориентирован на пилотов, создающих FPV-дроны 5–13 дюймов, где важны высокая точность, стабильность полёта и чистая работа видеосистемы.

Ключевые преимущества

— Процессор AT32F435RGT7, 288 МГц — высокая скорость обработки данных, низкие задержки, стабильная работа PID-петли.
— 6-слойная плата с толщиной меди 10 oz — увеличенная токопроводимость, устойчивость к перегреву и механическим нагрузкам.

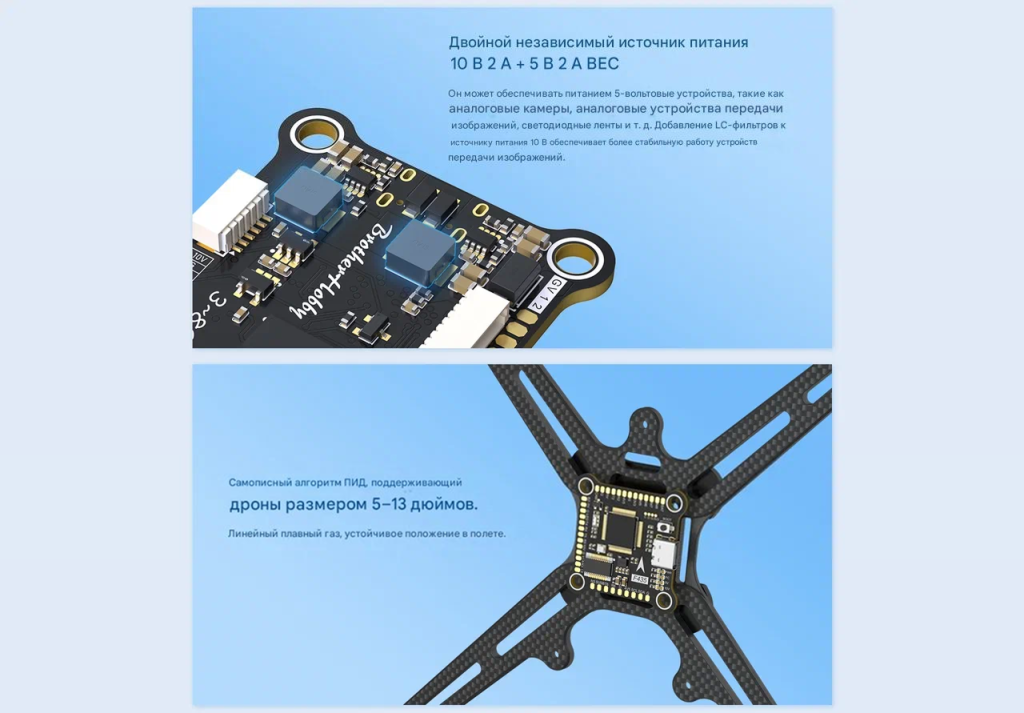

— Двойной независимый BEC:
• 5V/2A — питание аналоговой периферии (камера, VTX, LED).
• 10V/2A — питание цифровых систем, включая DJI Air Unit.
— LC-фильтр в цепи 10V BEC — защита от шумов и помех в видеотракте.

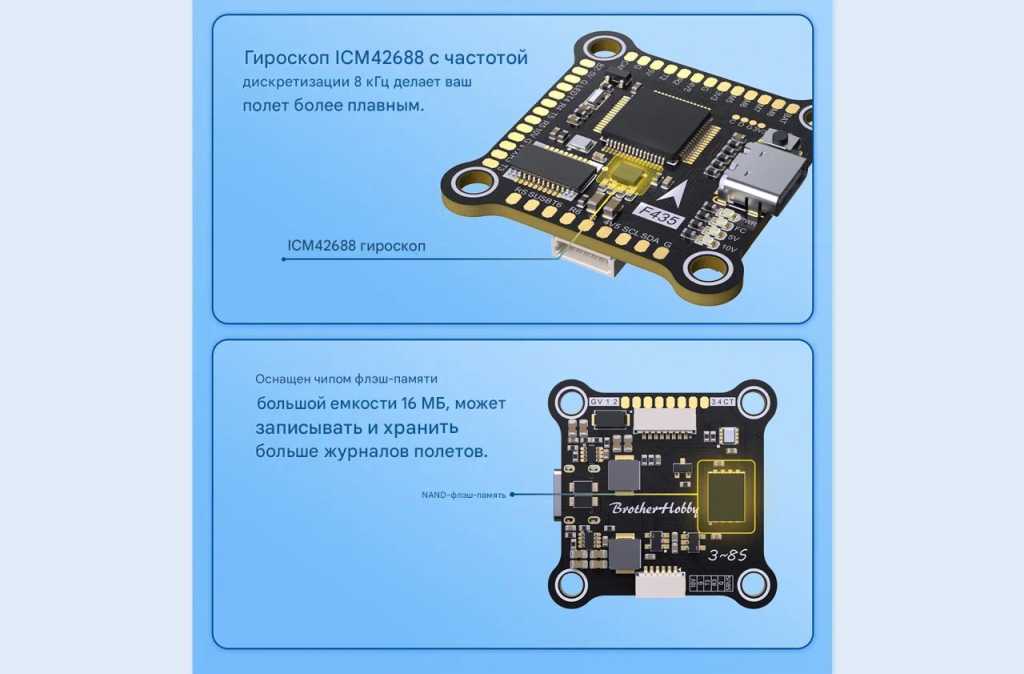

— Гироскоп ICM42688 — стабильный полёт, плавная реакция на управление.
— Барометр SPL06-001 — измерение высоты в реальном времени.
— Память 16 МБ — запись логов для анализа полёта.

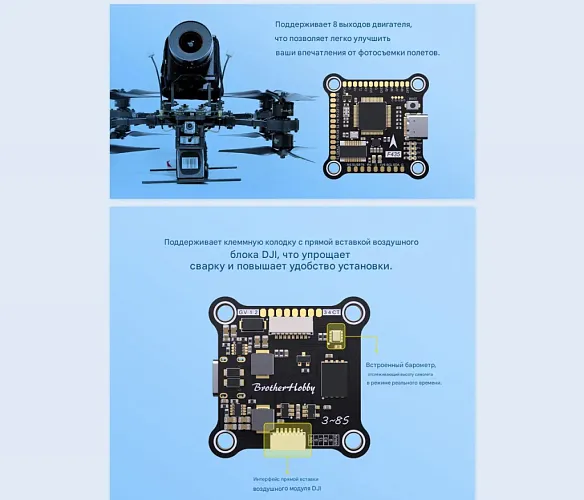

— Поддержка до 8 моторов — подходит для квадрокоптеров, гекс и октакоптеров.
— Совместимость с DJI Air Unit (6-pin интерфейс) — подключение без пайки.
— Фирменный PID-алгоритм BrotherHobby — плавный газ и точная стабилизация.
— Поддержка двунаправленного DShot — передача данных ESC-контроллеру в реальном времени.

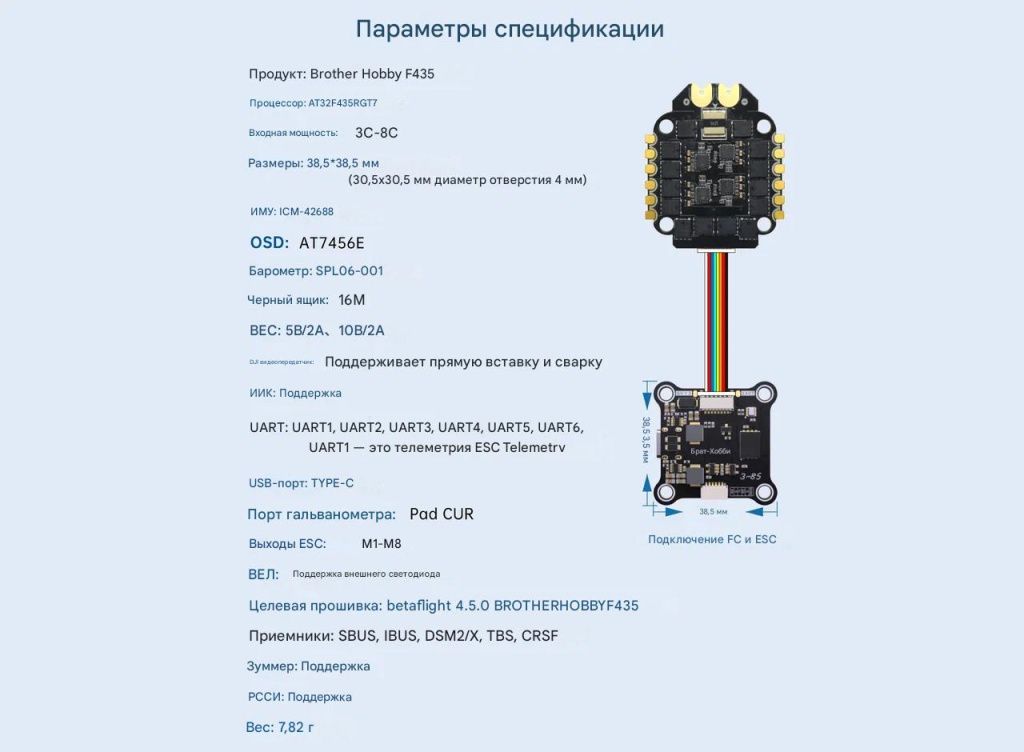

Технические характеристики

— Модель: BrotherHobby F435 Flight Controller
— Процессор: AT32F435RGT7
— Тактовая частота: 288 МГц
— Питание: 3S–8S LiPo
— Размеры: 38.5 × 38.5 мм
— Монтаж: 30.5 × 30.5 мм (отверстия Ø4 мм)
— IMU: ICM-42688 (6-осевой гироскоп и акселерометр)
— OSD: AT7456E
— Барометр: SPL06-001
— Память: 16 МБ Flash
— BEC: 5V/2A + 10V/2A
— Поддержка DJI: прямое подключение через 6-pin разъём
— UART-порты: UART1–UART6 (UART1 — телеметрия ESC)
— USB-порт: Type-C
— ESC-выходы: M1–M8
— Совместимые приёмники: SBUS, IBUS, DSM2/X, TBS Crossfire, CRSF
— Прошивка: Betaflight 4.5.0 (BROTHERHOBBY_F435)
— Вес: 7.82 г

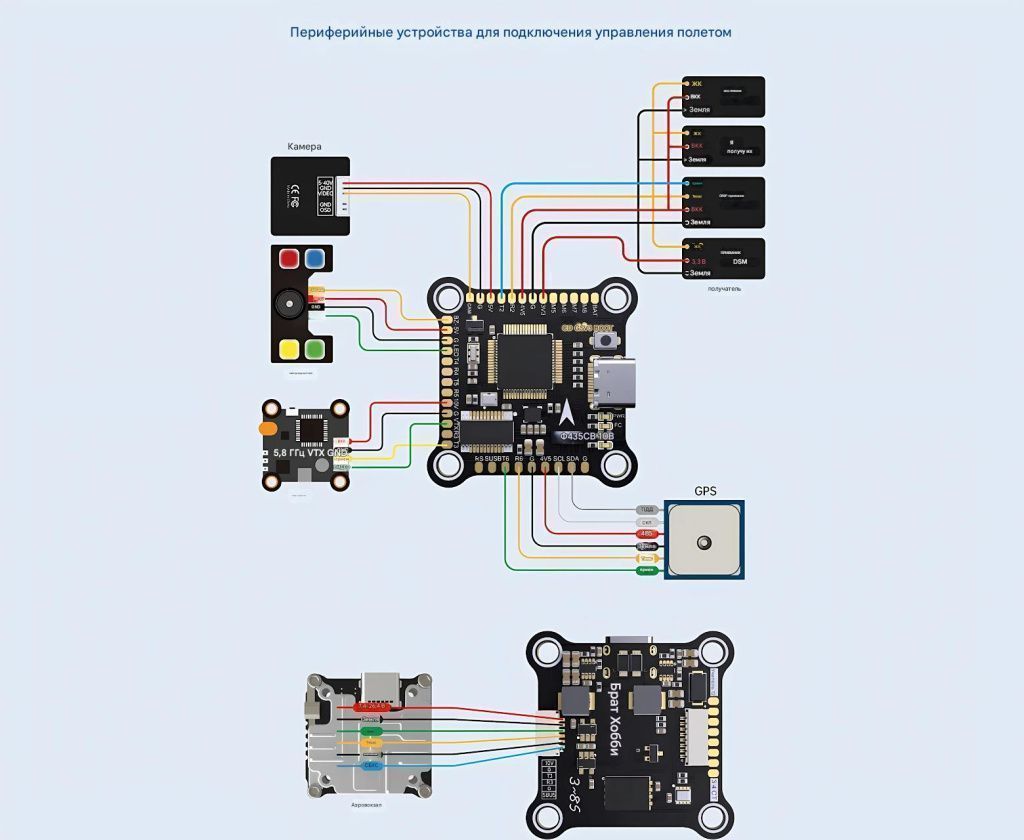

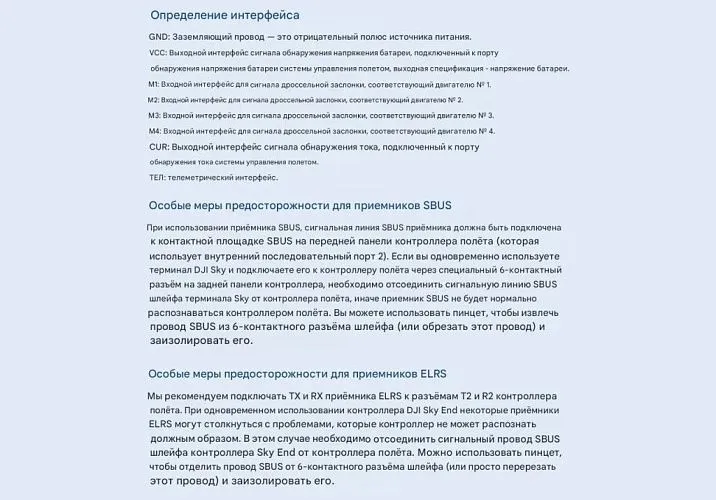

Интерфейсы подключения

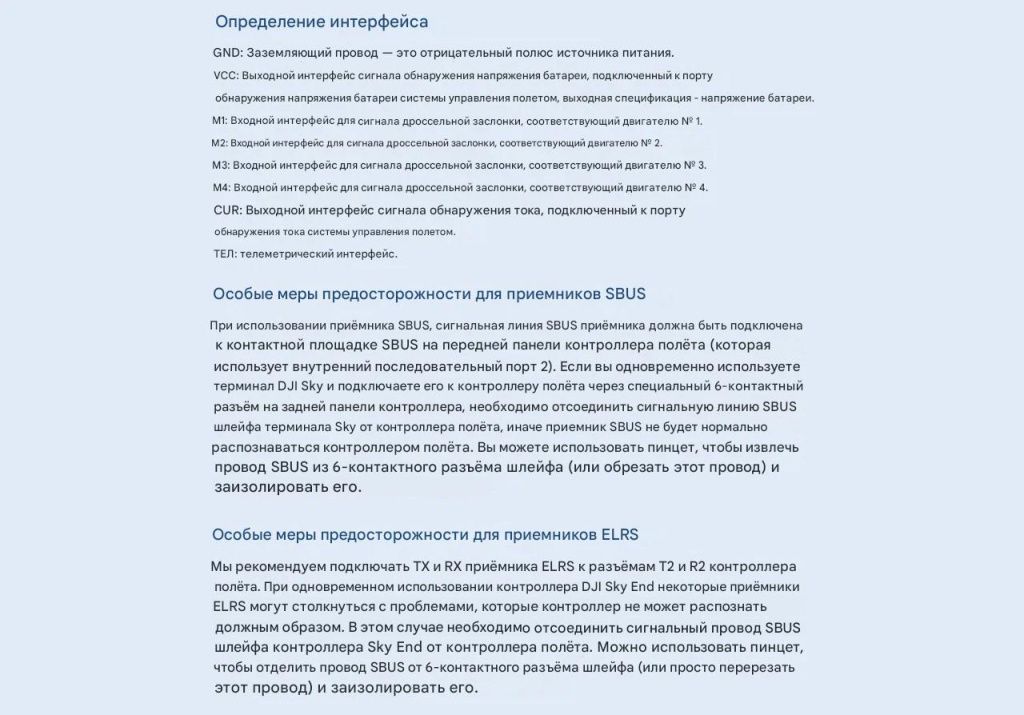

Основные пины:
— GND — общий минус питания
— VCC — выход для измерения напряжения батареи
— M1–M4 — входы газа для ESC № 1–4
— CUR — сигнал датчика тока
— TEL — порт телеметрии
— LED — управление подсветкой
— SDA / SCL — интерфейс I²C (для GPS, магнитометра)

Подключение DJI Air Unit:
— 6-контактный разъём для прямого подключения
— Стабилизированное питание 10V / 2A
— Без необходимости пайки

Конструктивные особенности

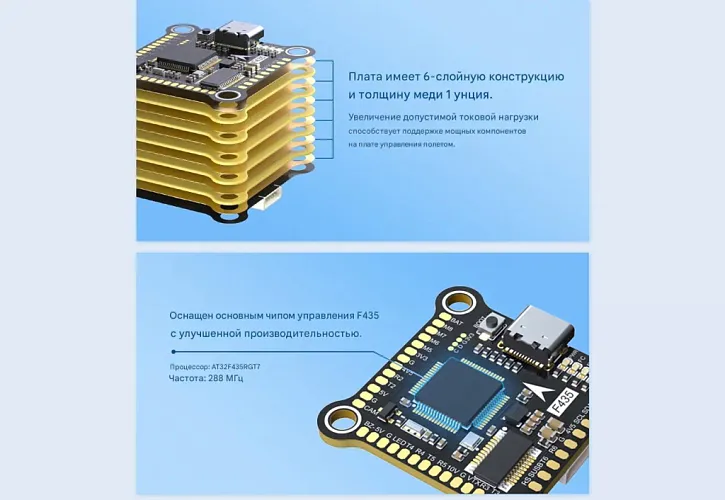

— 6-слойная плата с 10 oz меди — надёжная работа при больших токах и высокой температуре.
— Процессор AT32F435 (288 МГц) — повышенная вычислительная мощность и отзывчивость.
— Двойной BEC 10V + 5V — раздельное питание для аналоговой и цифровой периферии.
— LC-фильтрация на 10V линии — чистая картинка без помех и полос.
— Экранированное питание гироскопа — защита от наводок и перепадов напряжения.
— Барометр SPL06-001 — точное измерение высоты и стабильный удерживающий режим.
— Разъём DJI Plug&Play — простая интеграция без пайки.

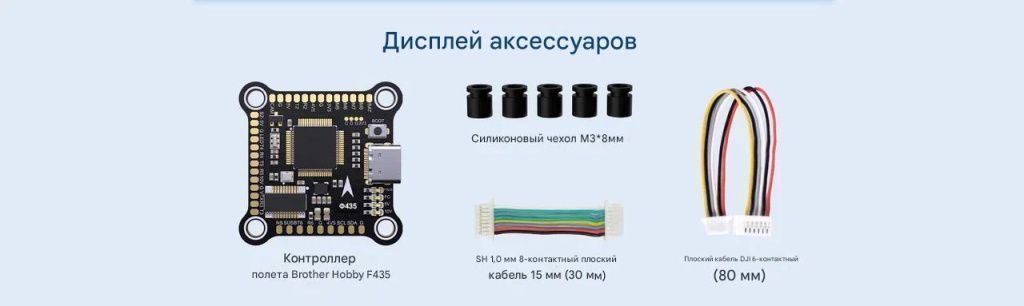

Комплектация

— Полётный контроллер BrotherHobby F435 × 1
— Силиконовые стойки M3 × 8 мм × 4
— Кабель ESC 8-pin (30 мм) × 1
— Кабель DJI 6-pin (80 мм) × 1

Функциональные возможности

— Поддержка DShot, двустороннего DShot, PWM, Oneshot, Multishot.
— Настройка параметров через Betaflight Configurator.
— Питание аналоговых и цифровых систем от отдельных BEC.
— Запись логов на встроенную флеш-память 16 МБ.
— Управление LED и камерой через Betaflight.
— Совместимость с GPS, барометром, телеметрией ESC.
— Полная поддержка приёмников SBUS / IBUS / CRSF.

Резюме

BrotherHobby F435 Flight Controller — это мощный и технологичный центр управления вашим дроном.
Он сочетает в себе высокую частоту работы 288 МГц, расширенные возможности питания, стабильное управление и простоту сборки.
Контроллер идеально подойдёт для FPV-дронов, где важны плавный PID-контроль, надёжная телеметрия и чистое питание видеосистемы.
