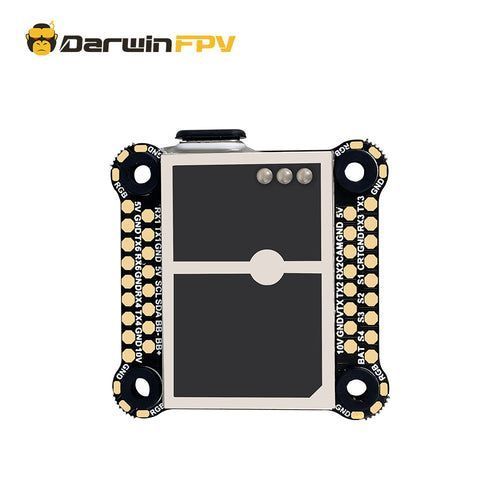

Полетный контроллер DarwinFPV Cement F7 Waterproof FC (ICM42688)

Описание "Полетный контроллер DarwinFPV Cement F7 Waterproof FC (ICM42688)"

Отдельный водозащищённый полётный контроллер флагманского уровня на базе STM32F722 с высокоточным гироскопом ICM42688. Являясь частью серии «Cement», эта плата имеет полную заливку компаундом, обеспечивающую степень защиты IP67, что делает её идеальным выбором для создания профессиональных дронов, работающих в экстремальных погодных условиях. Контроллер сохраняет все передовые функции: встроенный Pit Switch для удобной настройки VTX, 4ГБ памяти для черного ящика, мощные BEC 10В/3А и 5В/3А, а также богатый набор интерфейсов.

Общие характеристики
— Тип: Полетный контроллер (FC)
— Серия: DarwinFPV «Cement» Ultra Durable Waterproof
— Модель: Cement F7 Waterproof FC (ICM42688)
— Основной микроконтроллер (MCU): STM32F722
— Гироскоп/Акселерометр: ICM42688P
— Назначение: Профессиональные FPV-дроны, требующие всепогодности и расширенной функциональности
— Степень защиты: IP67 (полная герметизация компаундом)
— Размеры крепления: 30.5×30.5 мм

Ключевые особенности
— Полная защита IP67: Герметизация компаундом гарантирует работу под дождём, снегом и в условиях сильной запылённости.
— Высокая вычислительная мощность: Процессор STM32F722 обеспечивает безупречную работу самых требовательных конфигураций и алгоритмов фильтрации.
— Прецизионный гироскоп ICM42688: Высокоточный датчик с SPI-интерфейсом обеспечивает идеальную плавность и отзывчивость.
— Эксклюзивная функция Pit Switch: Встроенный модуль позволяет включать и отключать питание видеопередатчика (VTX) непосредственно с радиопередатчика, предотвращая перегрев при настройке на земле.
— Большой встроенный blackbox: 4 ГБ встроенной памяти для детальной записи и последующего анализа полётных данных.
— Мощная система питания: Два независимых BEC (10В/3А и 5В/3А) способны запитать самые требовательные цифровые VTX и периферию.
— Богатый набор интерфейсов: 5 полноценных UART, I2C, отдельные контакты для RGB-светодиодов (4 шт.), пьезопищалки и пользовательского вывода.
— Многоуровневая LED-индикация: Позволяет быстро визуально оценить состояние контроллера.

Технические характеристики
— Основной чип: STM32F722
— Гироскоп: ICM42688P
— OSD: AT7456E
— Чёрный ящик (Blackbox): 4 ГБ встроенной памяти
— Функция Pit Switch: Да
— Входное напряжение: 3–8S LiPo
— BEC: 10V / 3A и 5V / 3A
— USB-интерфейс: Водозащищённый USB Type-C
— Порты UART: UART1, UART2, UART3, UART4, UART6
— Интерфейс I2C: 1 порт
— RGB: 4 контактные площадки
— Пьезопищалка (Buzzer): 1 контактная площадка (BB-)
— USER порт: 1 (PC9)
— Прошивка: DARWINF722HDV2 (BetaFlight)
— Степень защиты: IP67
— Размеры крепления: 30.5×30.5 мм
— Габариты платы: 39.5×39.5×4 мм
— Вес: 10.1 г (±0.2 г)

Область применения
— Сборка профессиональных всепогодных FPV-дронов.
— Замена полетного контроллера в системе с отдельным ESC высокого класса.
— Проекты, требующие записи blackbox большого объёма и функции Pit Switch.
— БПЛА для силовых структур и специальных операций.

Комплектация
— 1× Полетный контроллер «Cement» F7 Waterproof FC (ICM42688)
— 1× Кабель для подключения к ESC (30 мм, 8P)
— 1× Кабель для аналогового VTX (65 мм, 4P)
— 1× Кабель для GPS (65 мм, 6P)
— 1× Кабель для приёмника (65 мм, 4P)
— 1× Кабель для цифрового HD VTX (65 мм, 6P)
— 4× Демпфирующие проставки M3×4.5 мм
— 1× Наклейка

Варианты исполнения (доступные опции)
— Данный полетный контроллер доступен с гироскопом ICM42688 или MPU6000. Также доступна версия на базе F4 (AT32F435). Все версии могут использоваться отдельно или в составе стека с ESC Cement 100A.
— Конкретную конфигурацию можно выбрать при запросе коммерческого предложения (КП).
