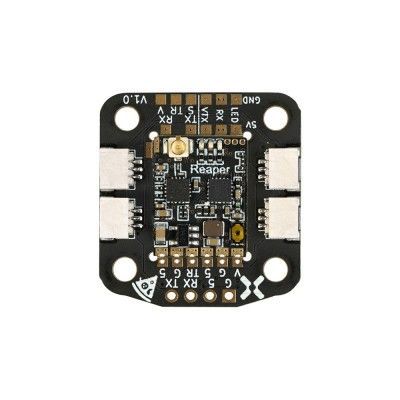

Плата расширения Foxeer Reaper Nano V1 Extension Board (20x20 мм, LED)

Описание "Плата расширения Foxeer Reaper Nano V1 Extension Board (20x20 мм, LED)"

Специализированная монтажная плата для сверхкомпактного видеопередатчика Foxeer Reaper Nano VTx V1. Решает проблему надежной фиксации миниатюрного передатчика на стандартной монтажной схеме 20x20 мм, добавляет светодиодную индикацию работы и предоставляет удобные маркированные площадки для пайки всех необходимых соединений. Позволяет выбирать источник питания 5V для VTx и светодиода (от отдельного BEC или от приёмника) с помощью перемычек.

Общие характеристики
— Тип: Плата расширения и монтажа (Extension Board)
— Модель: Foxeer Reaper Nano V1 Extension Board
— Совместимость: Foxeer Reaper Nano VTx V1
— Стандарт монтажа: 20 x 20 мм, отверстия M3
— Назначение: Упрощение монтажа, подключения и индикации работы ультракомпактного видеопередатчика

Ключевые особенности

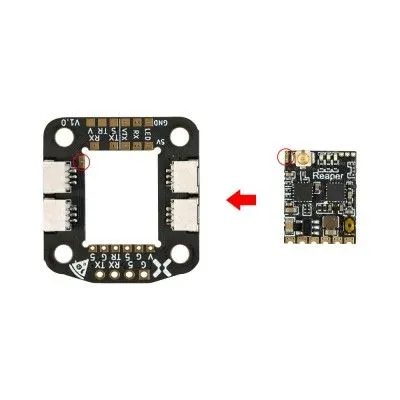

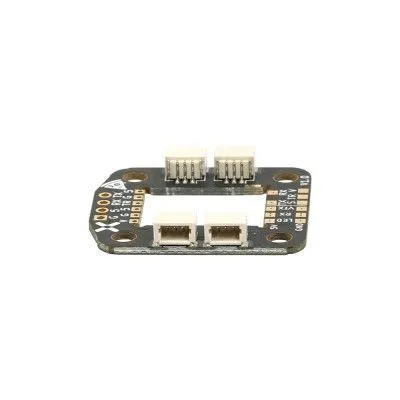

— Надежный монтаж: Позволяет припаять миниатюрный VTx к плате и закрепить её в стандартных монтажных отверстиях 20x20 мм.
— Удобная разводка: Предоставляет четко маркированные площадки для пайки всех соединений: питание, видео, Smart Audio, управление светодиодом.
— Встроенная LED-индикация: Цепь управления светодиодом (VTX LED) для визуального контроля работы передатчика.
— Гибкость питания: Возможность выбора источника 5V для светодиода и VTx с помощью перемычек (от отдельного BEC или от приёмника).
— Организация кабелей: Упрощает подключение к полетному контроллеру, приемнику и камере, уменьшая количество навесного монтажа.

Технические характеристики

Основные параметры
— Совместимость: Foxeer Reaper Nano VTx V1
— Форм-фактор: 20 x 20 мм, отверстия M3
— Питание платы: 5V (подаётся на входную площадку)
— Выход питания для VTx: 5V (регулируется перемычками)

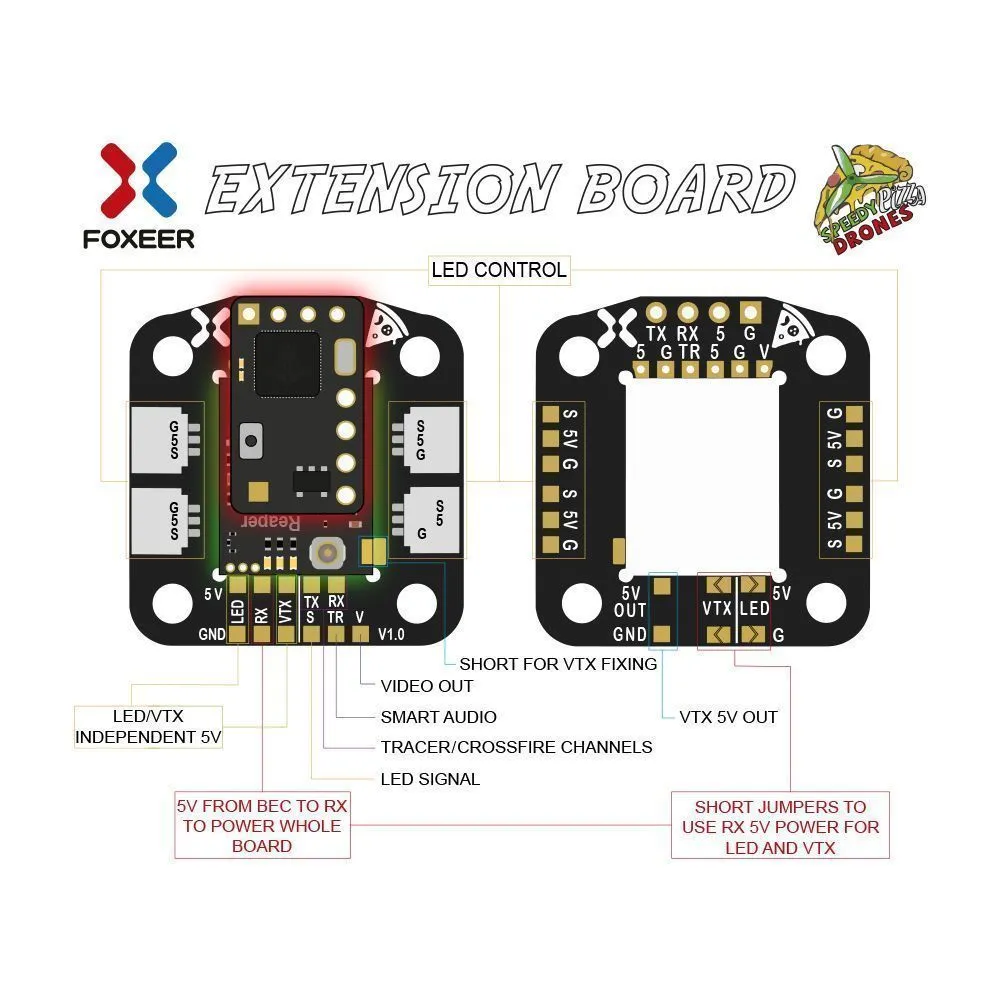

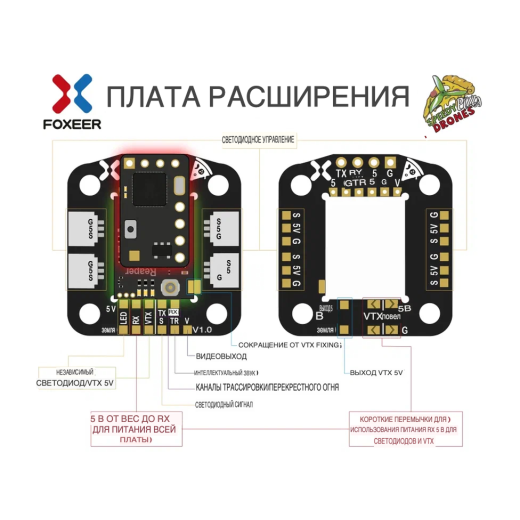

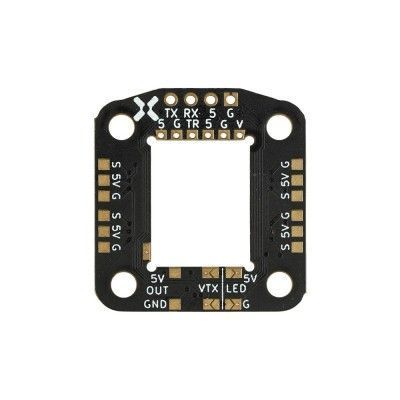

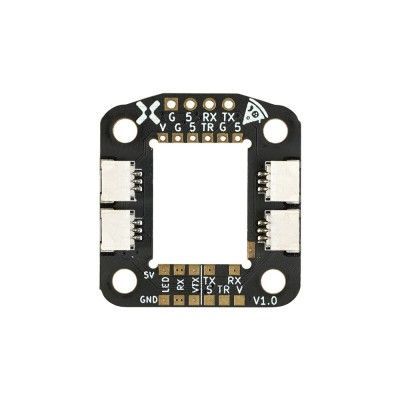

Контактные площадки
— 5V, GND – вход питания платы
— 5V OUT – выход 5V для питания VTx
— VTX LED – управление светодиодом
— VIDEO OUT – видеовыход к VTx
— TX, RX – для протокола Smart Audio / Tramp
— LED SIGNAL – вход сигнала для светодиода

Назначение перемычек (Jumpers)
— Замыкание перемычек позволяет запитать светодиод и VTx от напряжения 5V, поступающего с приёмника (RX), вместо использования отдельного BEC.

Физические параметры
— Габариты: Стандартный размер для монтажа 20x20 мм
— Вес: Не указан (ориентировочно 2-3 г)

Область применения
— Сборка микро-дронов и whoop-коптеров с использованием Foxeer Reaper Nano VTx V1.
— Упрощение монтажа в условиях ограниченного пространства.
— Организация аккуратной проводки и подключения VTx к полетному контроллеру.
— Стендовые сборки и прототипирование, где требуется быстрая смена компонентов.
— БПЛА специального назначения, где важна надежная фиксация и защита миниатюрных компонентов.

Комплектация
— Плата расширения Foxeer Reaper Nano V1 Extension Board — 1 шт.

Варианты исполнения и коммерческое предложение
— Чтобы получить коммерческое предложение (КП), уточнить наличие оптовых партий и стоимость, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки.
