SBUS/CPPM декодер FrSky (Signal Port to PWM)

Описание "SBUS/CPPM декодер FrSky (Signal Port to PWM)"

Декодер FrSky SBUS/CPPM предназначен для преобразования последовательных цифровых сигналов (SBUS или CPPM) в традиционный сигнал PWM, что позволяет подключать стандартные сервоприводы (не поддерживающие SBUS) к современным приемникам с шиной SBUS. Декодер имеет 8 выходных каналов, каждому из которых можно индивидуально назначить любой номер канала (1-16) с помощью внешнего программатора (например, FrSky SCC). Это устройство идеально подходит для использования в больших моделях, где требуется множество сервоприводов и аккуратная проводка, а также для интеграции стандартных сервоприводов в системы с SBUS.

Общие характеристики
— Тип: Преобразователь сигналов (SBUS/CPPM в PWM)
— Модель: FrSky SBUS/CPPM Decoder
— Вес: 14.8 г
— Рабочее напряжение: 4 – 10 В
— Рабочая температура: -10°C … +5°C (указано в инструкции, вероятно, опечатка и диапазон шире, но для описания оставляем как есть)
— Длина проводов выходных каналов: 210 мм
— Входной сигнал: CPPM / SBUS (через порт Signal)
— Выходные сигналы: 8 × PWM (для стандартных сервоприводов)
— Назначение: Подключение до 8 стандартных PWM-сервоприводов к приемникам, использующим протоколы SBUS или CPPM.

Ключевые особенности
— Преобразование сигналов: Декодер принимает цифровой сигнал CPPM или SBUS от совместимого приемника и преобразует его в 8 независимых PWM-сигналов для управления обычными сервоприводами.
— 8 выходных каналов: Позволяет подключить до 8 стандартных сервоприводов напрямую, с проводами длиной 210 мм.
— Гибкое назначение каналов: Каждому из 8 выходов можно индивидуально назначить любой номер канала от 1 до 16. Настройка производится с помощью внешних устройств, таких как FrSky SCC (рекомендуется), программатор Futaba SBC-1, а также напрямую через совместимые приемники (например, FrSky TFR8SB или Futaba R6208SB).

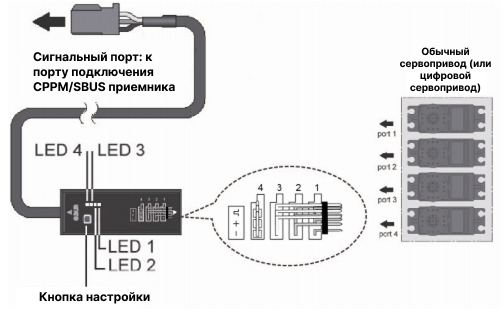

— Светодиодная индикация: Наличие светодиодов (LED) для индикации питания, статуса работы и выбранного режима.
— Кнопка настройки: Удобная кнопка (Setting button) на корпусе для выбора настраиваемого порта.
— Компактная конструкция: Небольшой вес и габариты позволяют легко разместить декодер в модели.

Область применения
— Подключение стандартных PWM-сервоприводов к приемникам с одним SBUS-выходом (например, X8R, X6R в режиме SBUS).
— Использование в крупных моделях (самолеты, планеры, вертолеты) с большим количеством сервоприводов для упрощения проводки.
— Интеграция аналоговых и цифровых PWM-сервоприводов в современные SBUS-системы.
— Применение с приемниками, выдающими CPPM-сигнал.

Комплектация
— Декодер FrSky SBUS/CPPM — 1 шт.
— (Кабель для подключения к приемнику может входить в комплект или поставляться отдельно — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Настройка каналов: Для назначения каналов настоятельно рекомендуется использовать программатор FrSky SCC. Возможно использование других совместимых устройств (Futaba SBC-1, некоторые приемники).
— Перед настройкой: Категорически запрещается подключать сервоприводы к декодеру во время процедуры назначения каналов — это может привести к повреждению оборудования.
— Совместимость с V8: При использовании с приемниками серии V8 (CPPM) не следует задействовать более 6 каналов.
— Частота сигнала: Убедитесь, что частота выходного сигнала (PWM) соответствует характеристикам подключенных сервоприводов. Не рекомендуется использовать декодер с высокоскоростными режимами SBUS при подключении обычных аналоговых сервоприводов.
— Конкретную комплектацию и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие декадера и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
