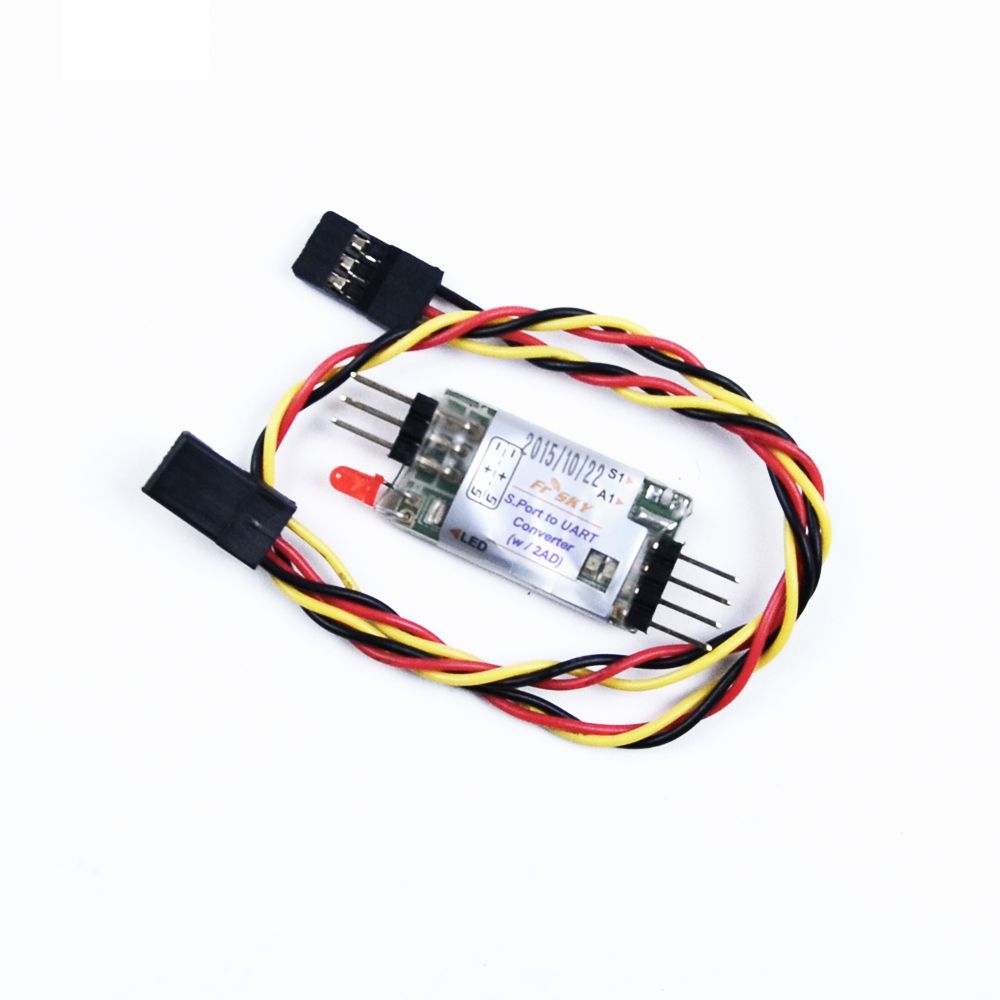

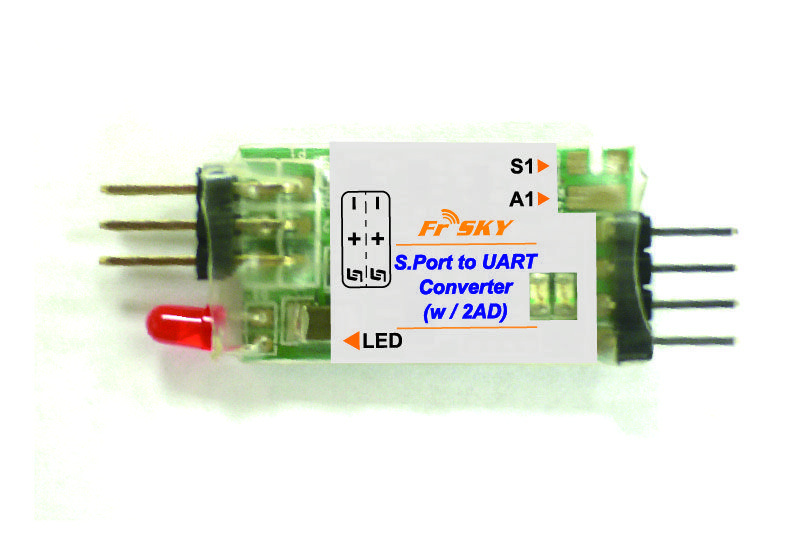

Конвертер FrSky SP2UARTConverter (S.Port в UART с двумя AD входами)

Конвертер FrSky SP2UARTConverter представляет собой компактное устройство, предназначенное для интеграции внешних устройств с последовательным интерфейсом UART и аналоговых датчиков в телеметрическую систему FrSky с шиной S.Port. Это устройство позволяет подключать к системе телеметрии FrSky различные внешние модули, контроллеры и датчики, которые общаются по протоколу UART, а также считывать сигналы с двух дополнительных аналоговых входов (ADC). Благодаря этому конвертеру, возможности телеметрической системы могут быть значительно расширены за счет использования нестандартных или специализированных датчиков.

Общие характеристики
— Тип: Преобразователь интерфейсов S.Port в UART с двумя аналоговыми входами
— Модель: FrSky SP2UARTConverter
— Интерфейсы: 1 × S.Port, 2 × ADC (аналоговые входы), 1 × UART (Txd/Rxd)
— Рабочее напряжение: 4 – 10 В DC
— Потребляемый ток: 20 мА при 5 В
— Рабочая температура: -40°C … +85°C
— Вес: 3 г
— Назначение: Подключение внешних UART-устройств и аналоговых датчиков к телеметрической шине S.Port приемников FrSky.

Ключевые особенности
— Поддержка UART: Позволяет подключать к системе FrSky внешние устройства, общающиеся по последовательному протоколу UART (например, некоторые полетные контроллеры, дополнительные GPS-модули, датчики сторонних производителей).

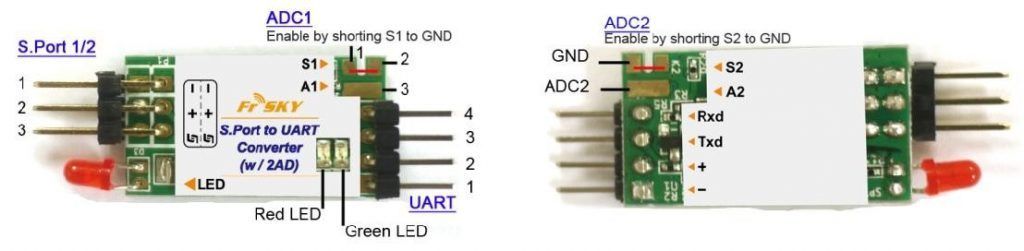

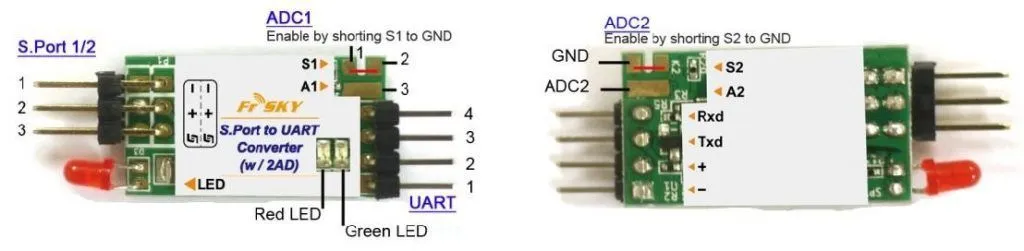

— Два аналоговых входа (ADC): Предоставляет два канала для подключения аналоговых датчиков, например, датчиков напряжения, температуры или других устройств с аналоговым выходом 0-3.3В. Входы активируются перемычками (замыканием S1 или S2 на GND).
— Простая активация: Аналоговые входы ADC1 и ADC2 активируются путем замыкания соответствующих контактов S1 и S2 на землю (GND), что позволяет гибко настраивать конфигурацию.
— Светодиодная индикация: Наличие красного и зеленого светодиодов для визуального контроля питания и статуса передачи данных.
— Компактный размер и малый вес: При весе всего 3 г устройство легко интегрируется в модель, не занимая много места.
— Широкий диапазон рабочих температур: Возможность эксплуатации при температурах от -40°C до +85°C.

Технические характеристики
— Модель: SP2UART
— Интерфейсы: 1 × S.Port, 1 × UART (Txd, Rxd), 2 × ADC (аналоговый вход, 0-3.3В, активируется перемычками S1/S2)
— Рабочее напряжение: 4 – 10 В
— Потребляемый ток: 20 мА при 5 В
— Рабочая температура: -40 … +85 °C
— Вес: 3 г

Область применения
— Подключение дополнительных UART-устройств (например, сторонних GPS-модулей, телеметрийных модемов) к приемникам FrSky.
— Интеграция аналоговых датчиков (напряжения, температуры, давления и т.д.) в систему телеметрии.
— Расширение функциональности телеметрической системы для нестандартных и экспериментальных проектов.
— Использование в качестве интерфейса для подключения различных DIY-сенсоров.

Комплектация
— Конвертер SP2UARTConverter — 1 шт.
— (Кабели подключения могут поставляться отдельно — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Активация ADC: Для использования аналоговых входов необходимо замкнуть соответствующие контакты S1 (для ADC1) или S2 (для ADC2) на GND. Без этого входы неактивны.
— Уровни сигналов: Аналоговые входы рассчитаны на напряжение 0-3.3 В. При подключении датчиков с другим выходным напряжением может потребоваться делитель напряжения.
— Протокол UART: Устройство позволяет прозрачно передавать UART-данные через шину S.Port. Подробности реализации протокола могут потребовать изучения документации.
— Конкретную комплектацию и наличие уточняйте при заказе.
