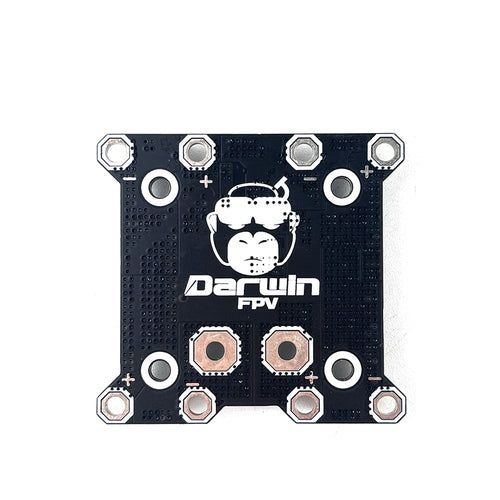

Плата распределения питания DarwinFPV 25V BEC Power Distribution Board

Описание "Плата распределения питания DarwinFPV 25V BEC Power Distribution Board"

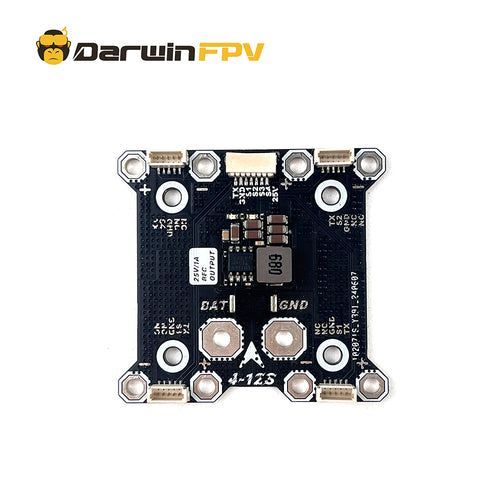

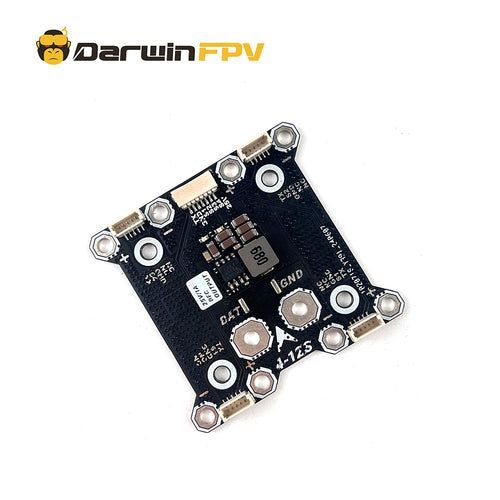

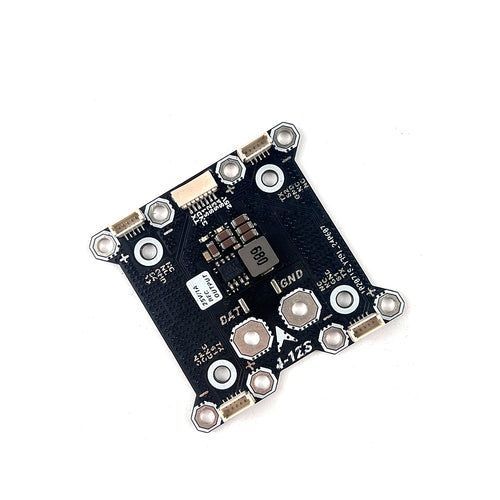

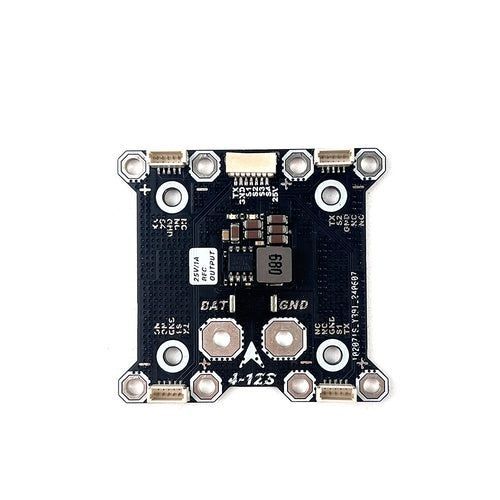

Специализированная плата распределения питания (PDB) со встроенным повышающим стабилизатором напряжения (BEC), предназначенная для питания оборудования, требующего напряжения 25.2 В, в сборках с аккумуляторами от 4S до 12S. Плата имеет четыре интегрированных разъема для подключения регуляторов хода (ESC), обеспечивая подачу питания, сигнала и телеметрии, а также разъем для полетного контроллера. Это решение упрощает силовую разводку и позволяет запитать высоковольтные видеопередатчики (VTX) или камеры без дополнительных преобразователей.

Общие характеристики
— Тип: Плата распределения питания (PDB) со стабилизатором напряжения (BEC)
— Модель: DarwinFPV 25V BEC Power Distribution Board
— Назначение: Питание ESC, FC и высоковольтной периферии (25.2 В) в дронах на 4-12S
— Входное напряжение: 4–12S LiPo (14.8–50.4 В)
— Выходное напряжение (BEC): 25.2 В (стабилизированное)
— Максимальный выходной ток (BEC): 1 А
— Количество подключений ESC: 4 (через разъемы SH1.0-5P: питание, сигнал, телеметрия)
— Расстояние монтажных отверстий: 30×30 мм
— Габариты: 48.5×51.7×6 мм

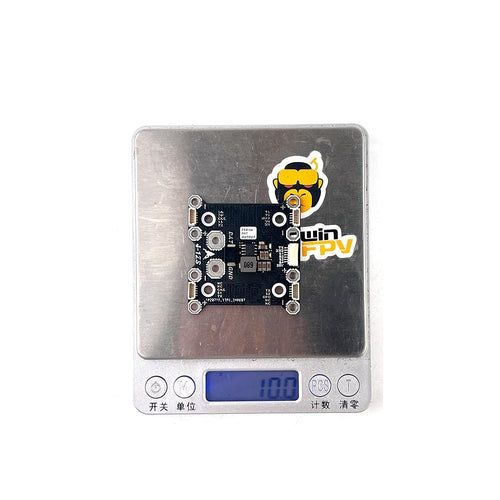

— Вес: 10 г

Ключевые особенности
— Высоковольтный BEC 25.2 В для специальных задач: Позволяет интегрировать в систему VTX и камеры, требующие повышенного напряжения питания, без использования отдельных повышающих преобразователей, экономя место и упрощая схему.
— Универсальность по входному напряжению: Поддержка широкого диапазона LiPo-аккумуляторов (от 4S до 12S) делает плату гибким решением для самых разных силовых установок.
— Интегрированная разводка для 4 ESC: Встроенные разъемы SH1.0-5P обеспечивают аккуратное подключение питания, сигнала управления и телеметрии для каждого из четырех регуляторов, что сокращает время сборки и снижает риск ошибок.
— Компактность и стандартный монтаж: Плата имеет небольшие размеры и крепление 30×30 мм, что позволяет легко разместить её в большинстве стандартных рам.
— Светодиодная индикация состояния: Красный светодиод сигнализирует о наличии входного напряжения, зеленый — о наличии стабилизированных 25.2 В на выходе BEC, что упрощает диагностику.

Технические характеристики
— Входное напряжение: 4–12S LiPo
— Выходное напряжение BEC: 25.2 В
— Выходной ток BEC (макс., непрерывный): 1 А
— Минимальное падение напряжения (Dropout): 2 В
— Важное примечание по эксплуатации: Для стабильного поддержания выходного напряжения 25.2 В необходимо, чтобы входное напряжение было не ниже 27 В. При использовании аккумуляторов 6S (полный заряд 25.2 В) стабилизация работать не будет. Плата наиболее эффективна с батареями 7S и выше.
— Защита от обратной полярности: Нет (требуется внимательность при подключении)
— Подключение ESC: 4 × SH1.0-5P (питание, сигнал, телеметрия)
— Монтажные отверстия: 30×30 мм
— Размеры: 48.5×51.7×6 мм
— Вес: 10 г

Область применения
— Крупные FPV-дроны и промышленные БПЛА на 7-12S, использующие высоковольтные VTX.
— Системы, требующие централизованного питания и распределения сигналов для 4 ESC.
— Проекты, где необходимо запитать периферию с напряжением 25.2 В без отдельного BEC.
— Специализированные летательные платформы для инспекции и мониторинга.

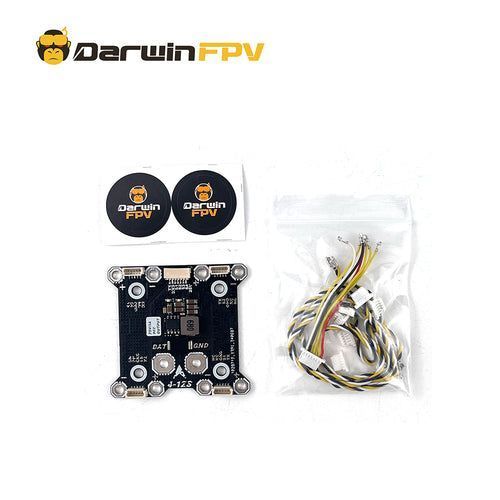

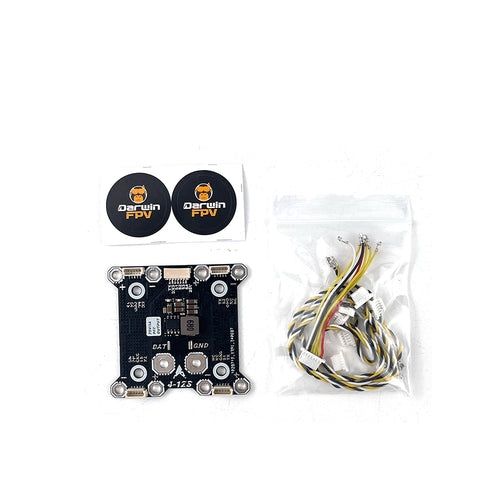

Комплектация
— 1× Плата распределения питания DarwinFPV 25V BEC
— 4× Кабель для подключения ESC (SH1.0-5P)
— 1× Кабель для подключения полетного контроллера (FC Wire)
— 4× Пластиковый корпус для разъема SH1.0-5P
— 1× Наклейка
