Комплект BLITZ Wing H743

Описание "Комплект BLITZ Wing H743"

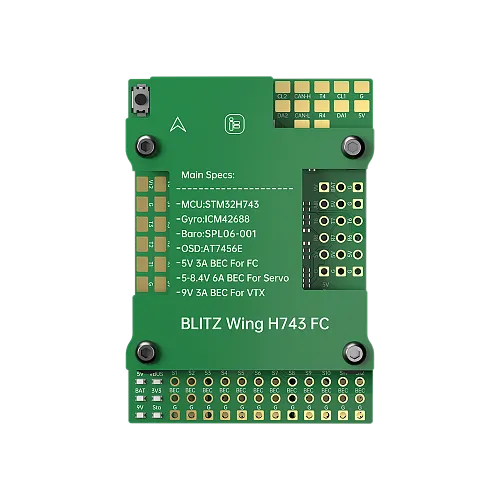

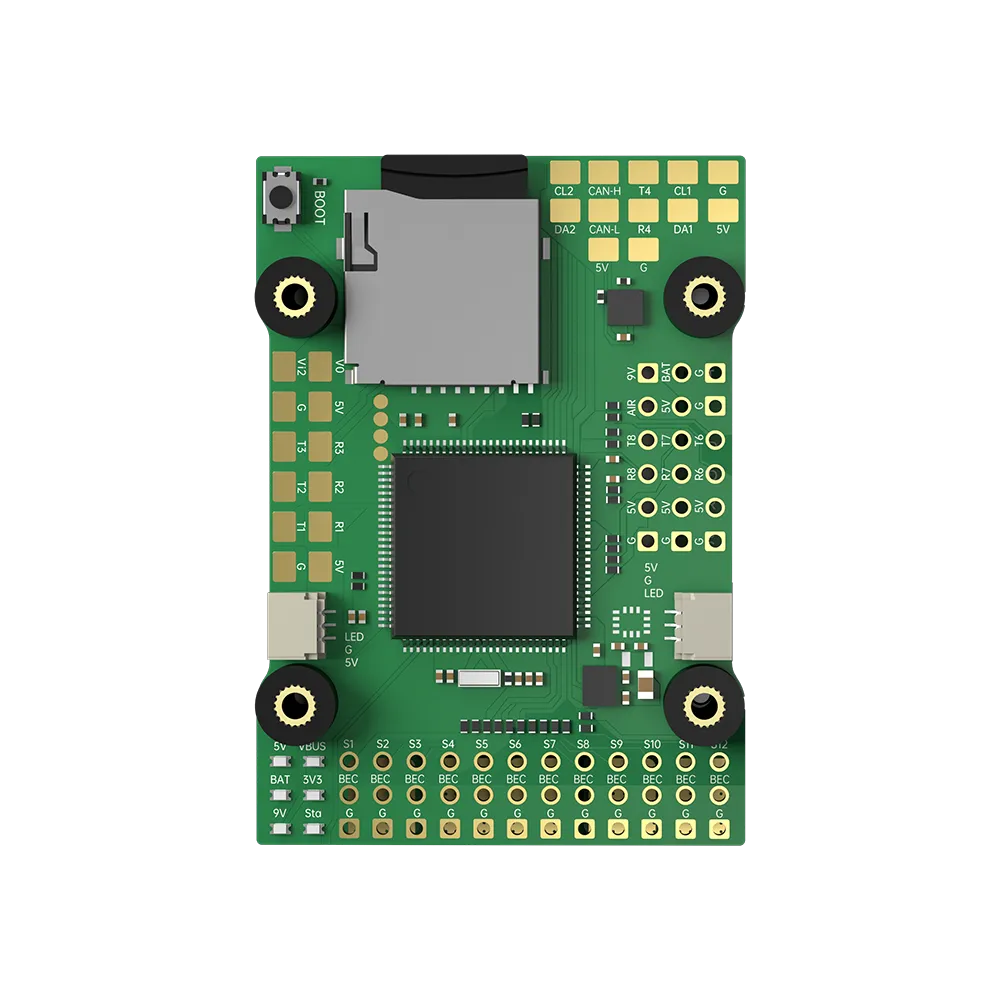

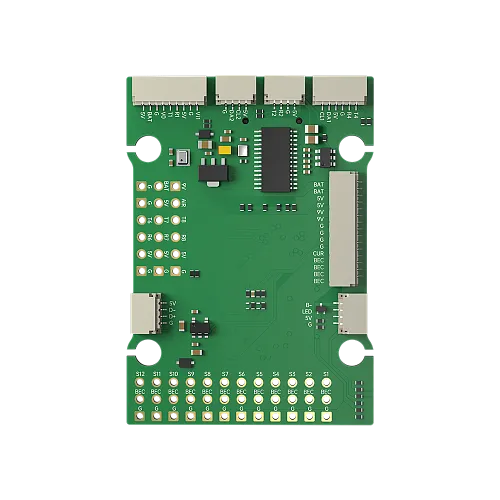

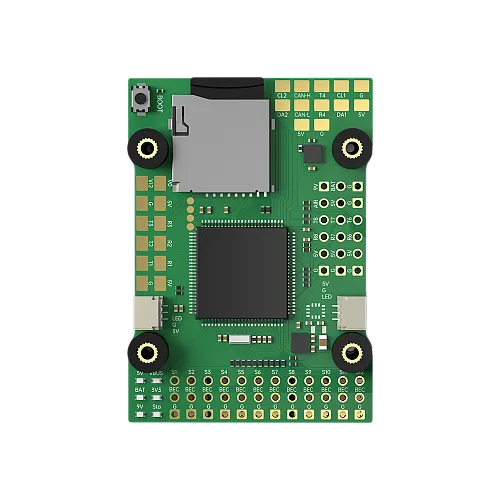

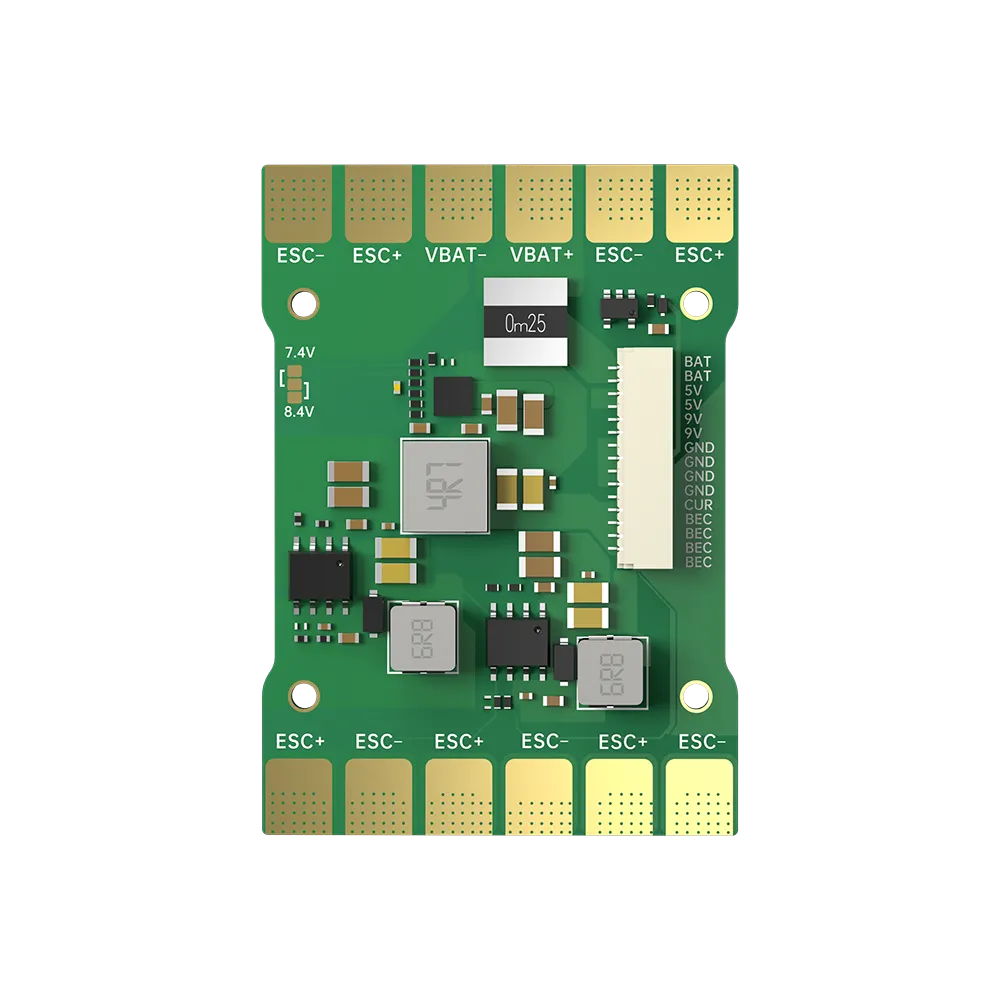

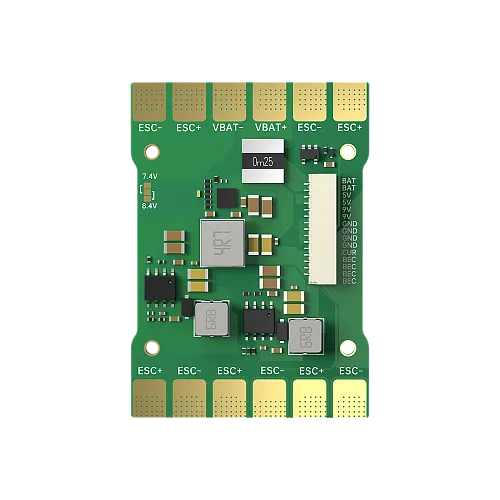

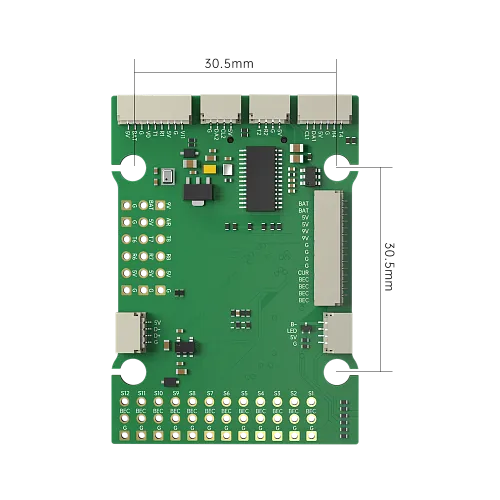

Описание полётного контроллера (FC)
Наш высококачественный полётный контроллер, разработанный специально для любителей БПЛА самолётного типа (Fixed Wing), совместим с Betaflight, INAV и Ardupilot. Контроллер создан с учётом потребностей моделистов и обеспечивает надёжное и эффективное решение для управления самолётом. Благодаря расширенным возможностям и совместимости с популярными программными платформами он обеспечивает более высокий уровень управления и качества полёта для тех, кто хочет вывести свой Fixed Wing UAV на новый уровень.
Особенности: FC
• До 5 групп паяльных площадок питания ESC
• Два аналоговых видеовхода с возможностью переключения по команде с пульта
• Независимый BEC питания сервоприводов 6A: мощная защита питания серв, совместимость с сервоприводами разных напряжений
• Основной MCU STM32H743: высокая производительность и расширенная функциональность
• Слот SD-карты на плате для записи данных большого объёма
• Резервные (предусмотренные) паяльные площадки
• Встроенный датчик тока для мониторинга тока в реальном времени
• Поддержка внешнего датчика воздушной скорости для более точных данных
Характеристики FC
MCU: STM32H743
Гироскоп: ICM42688P
Барометр: SPA06-001
OSD: AT7456E
BlackBox: MicroSD-карта
UART: 8
I2C: площадки SDA / SLA
Поддержка протоколов VTX: Smartaudio / IRC Tramp
WS2812 LED-лента: да
Площадка под буззер (Beeper): да
Переключаемые два входа камеры: да
Переключаемые выходы 5V/7.4V/8.4V: да
Вход питания: 7–36V DC (2–8S)
Монтажные отверстия: 30.5×30.5 мм / φ4
Габариты: 36.9×52 мм
Вес: 35 г
Цель прошивки Betaflight (BF): IFLIGHT_BLITZ_Wing_H743
Прошивка INAV: IFLIGHT_BLITZ_Wing_H743
Прошивка Ardupilot: BlitzWingH743
BEC: 5V 2.5A / 9V 2.5A / 5–8.4V 6A
Сопротивление токовой части PDB: 100A постоянно, 160A пик (10 секунд)
Мощность (постоянно): 33.6V × 100A = 3360W
Мощность (пик): 33.6V × 160A = 5376W
Диапазон измерения тока: 0–176A

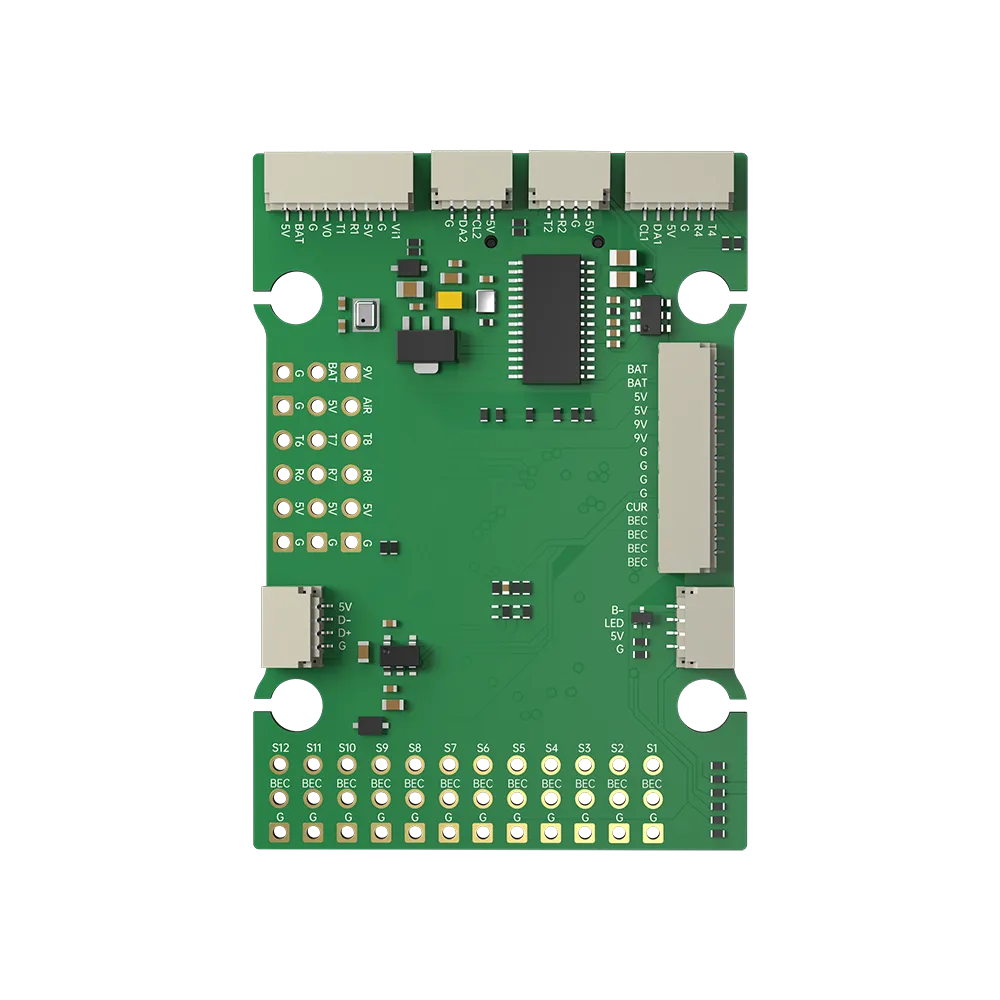

Рекомендации по подключению (FC Wiring Suggestion)
UART1: VTX HD/Analog
UART2: приёмник (Receiver)
UART4: GPS
UART2, UART5, UART6, UART7: свободны
BEC 5V 3A: для FC
BEC 9V 3A: для VTX
BEC 5–8.4V 6A: для сервоприводов

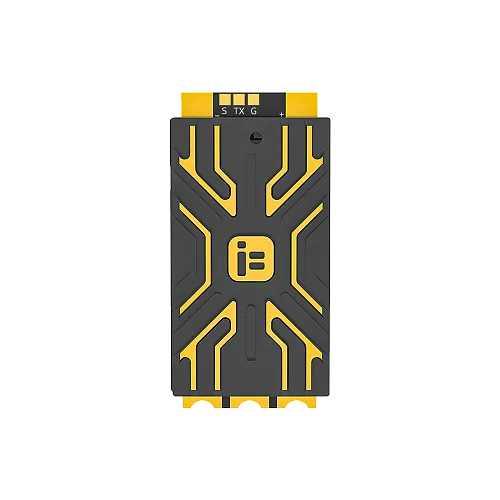

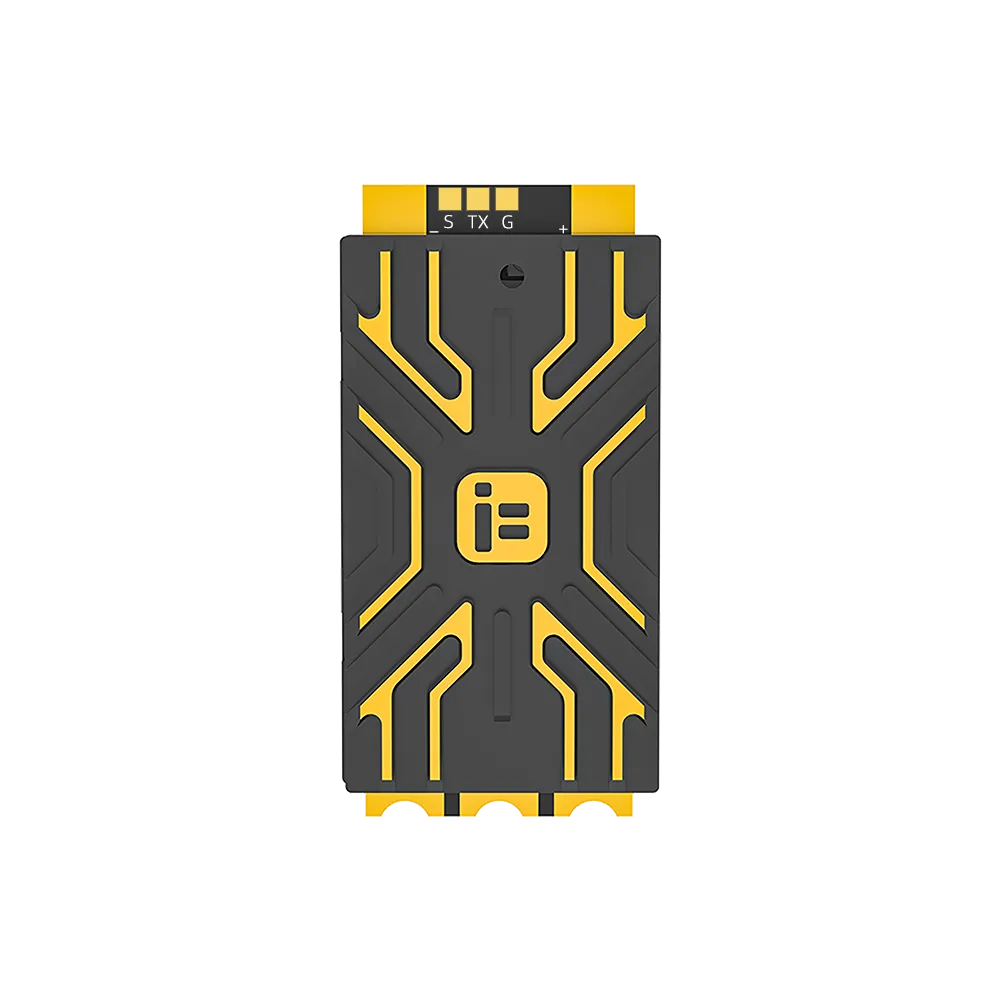

Описание ESC

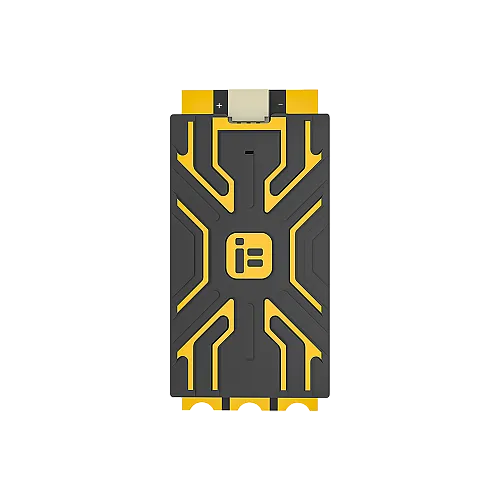

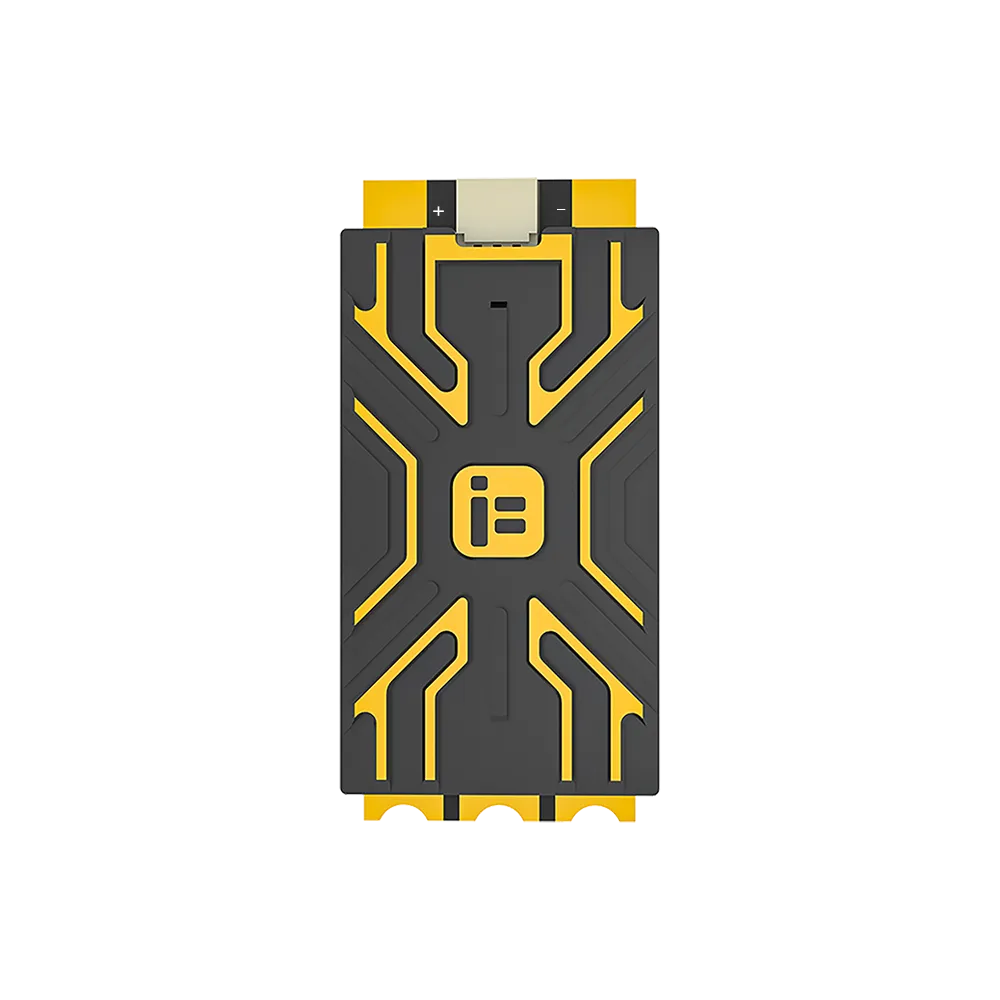

BLITZ E80 BLHeli Dshot600 Single ESC разработан для плавной подачи мощности на моторы, высокой стабильности и долговечности. 32-битный MCU G071 48 MHz и 11 конденсаторов TDK MLCC (низкий ESR) суммарной ёмкостью 240 мкФ обеспечивают более быстрый отклик и более плавный полёт.
Ключевые Особенности: ESC
• Вход 2–8S (макс. 8S)
• 80A, 8-слойная PCB с медью 4OZ: повышенная нагрузочная способность
• 11 конденсаторов TDK MLCC суммарно 420 мкФ, низкий ESR: меньше пульсаций и выше стабильность
• MOSFET премиум-класса NTMFS5C430NL: стабильность и надёжность
• 1 светодиод 3528 для индикации включения питания
• Рациональная компоновка, большие паяльные площадки; зенковки и полукруглые отверстия позволяют запитать каждый слой после включения
Характеристики ESC:
Название: BLITZ E80 Single ESC
Входное напряжение: 2–8S
Макс. постоянный ток: 80A
Макс. кратковременный ток (Burst): 100A
MCU: G071
BEC: нет
Прошивка: BLHeli32
Датчик тока: да
Телеметрия: поддерживается
Target: IFLIGHT_BLITZ_G2
Габариты: 40×17×10 мм
Вес: 14.5 г (±2)
Протоколы: DShot (150/300/600) / MultiShot / OneShot / PWM Drive
Поддерживаемые функции ESC
Датчик тока
Выход телеметрии
Тайминг мотора (Motor Timing)
Торможение при остановке (Brake on Stop)
Комплектация:
1 x Полётный контроллер BLITZ Wing H743
1 x Силиконовые демпферы (grommets)
5 x ESC BLITZ E80 Single ESC (с CNC)
1 x Кабели питания и сигнальные провода ESC
