Стек SPAN F722-BT-HD V2

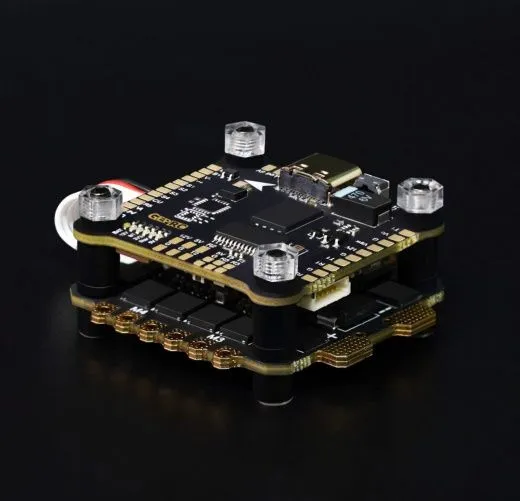

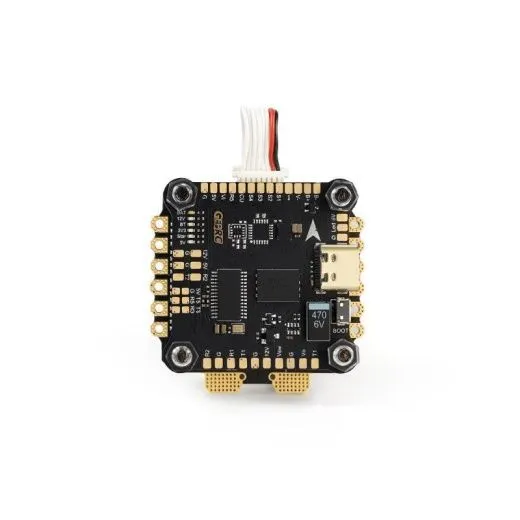

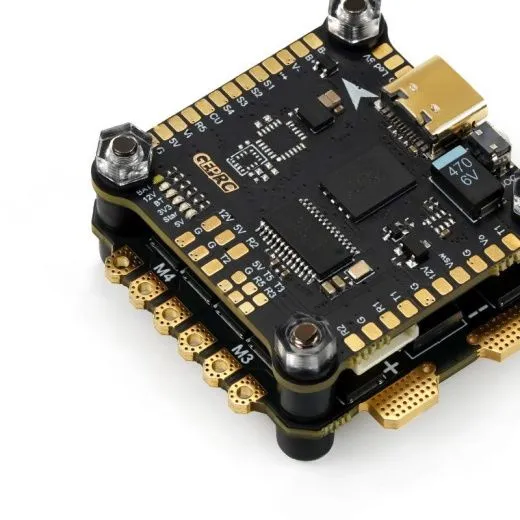

Стек SPAN F722-BT-HD V2 представляет собой систему управления, специально разработанную для использования с цифровой видеосистемой DJI Air Unit. Стек объединяет полетный контроллер SPAN F722-BT-HD V2 и 32-битный 4-в-1 регулятор BLHeli_32 50A 96K 4IN1, обеспечивая plug-and-play подключение без пайки. Полетный контроллер оснащен процессором STM32F722RET6, гироскопом ICM42688-P (SPI), Blackbox на 512 Мб (встроенная SD-карта), поддержкой Bluetooth для беспроводной настройки, двумя независимыми BEC (5V@3A и 12V@3A) и прямым подключением DJI Air Unit. Регулятор выполнен на 32-битной архитектуре с частотой ШИМ 96 кГц, обеспечивает непрерывный ток 50A на каждый канал и пиковый 55A. Стек поддерживает питание 3–6S LiPo, оснащен 5 UART портами и встроенным LC-фильтром. Комплект включает все необходимые кабели, конденсатор, силовой кабель XT60 и крепежные элементы.

Примечание: Стек предназначен для использования на рамах с креплением 30.5×30.5 мм, в том числе на раме MARK5. На странице представлены опции: полный стек (STACK), отдельно полетный контроллер (FC) и отдельно регулятор (ESC).

Общие характеристики
— Тип: Стек (полетный контроллер + ESC) для DJI Air Unit
— Модель: SPAN F722-BT-HD V2 STACK
— Бренд: GEPRC
— Полетный контроллер: SPAN F722-BT-HD V2
— Регулятор: BLHeli_32 50A 96K 4IN1 ESC
— Входное напряжение: 3–6S LiPo
— Габариты: 36 × 36 мм (FC), размер ESC не указан
— Крепежное расстояние: 30.5 × 30.5 мм
— Вес: не указан

Ключевые особенности
— Оптимизирован для DJI Air Unit: Стек специально разработан для использования с цифровой видеосистемой DJI Air Unit, обеспечивая прямое подключение без пайки через специальный разъем.
— Полетный контроллер STM32F722RET6: Высокопроизводительный 32-битный микроконтроллер на базе ядра ARM Cortex-M7 с частотой до 216 МГц обеспечивает быструю обработку данных и поддержку сложных алгоритмов.
— Беспроводная настройка по Bluetooth: Возможность настройки параметров полетного контроллера через мобильное приложение без подключения к компьютеру.
— Blackbox 512 Мб: Огромный объем встроенной флеш-памяти (на SD-карте) для записи логов полета — достаточно для множества полетов без необходимости частой выгрузки данных.
— Гироскоп ICM42688-P (SPI): Современный датчик с SPI-интерфейсом обеспечивает высокую скорость передачи данных, точность и устойчивость к вибрациям.
— 32-битный регулятор с частотой 96 кГц: Высокочастотный 32-битный ESC обеспечивает исключительно плавное и отзывчивое управление моторами.
— Регулятор 50A: 50A непрерывного и 55A пикового тока на каждый канал позволяет использовать стек с большинством моторов на дронах размером до 5–6 дюймов.
— Два независимых BEC: 5V@3A для питания периферии (приемник, GPS, светодиоды) и 12V@3A для питания видеопередатчика. Независимые выходы обеспечивают стабильность питания и защиту от взаимных помех.
— Прямое подключение DJI Air Unit: Специальный разъем позволяет подключать цифровую видеосистему DJI Air Unit без пайки — просто вставьте шлейф.
— 5 UART портов: Достаточное количество портов для подключения GPS, телеметрии, внешних приемников и других периферийных устройств.
— Встроенный LC-фильтр: Обеспечивает чистое питание для видеопередатчика, снижая уровень шумов и помех в изображении.

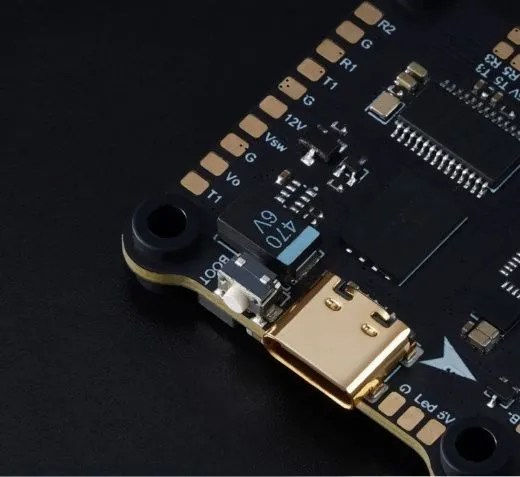

— USB Type-C: Современный разъем для подключения к компьютеру — удобство и надежность.
— Plug-and-play монтаж: Все разъемы для подключения периферии входят в комплект, что минимизирует необходимость пайки.
— Универсальное крепление: Стандартное посадочное расстояние 30.5×30.5 мм совместимо с большинством рам, включая MARK5.
— Широкая совместимость с приемниками: Поддерживает протоколы Sbus, PPM, CRSF, DSMX, iBus, DUMD и другие.

Технические характеристики
— Полетный контроллер SPAN F722-BT-HD V2:

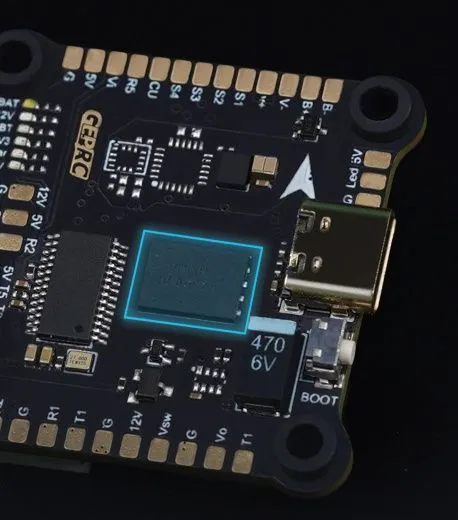

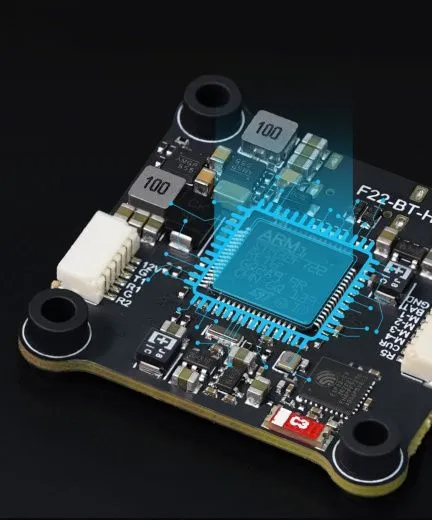

— MCU: STM32F722RET6
— Гироскоп: ICM42688-P (SPI)
— Blackbox: 512 Мб (встроенная SD-карта)
— Bluetooth: поддерживается
— USB: Type-C
— OSD: Betaflight OSD с чипом AT7456E
— BEC: 5V@3A, 12V@3A (два независимых)
— Целевая прошивка: GEPRCF722-BT-HD
— UART порты: 5
— LC-фильтр: встроенный
— Размер: 36 × 36 мм
— Крепление: 30.5 × 30.5 мм
— Регулятор BLHeli_32 50A 96K 4IN1:
— MCU: STM32G071 (32-битный, 96 кГц)
— Входное напряжение: 3–6S LiPo
— Токовый датчик: поддерживается
— Телеметрия: поддерживается
— Непрерывный ток: 50A (на канал)
— Пиковый ток: 55A (5 секунд, на канал)
— Поддерживаемые протоколы: DShot600, PWM, Multishot, OneShot
— Фирменная прошивка: GEPRC_G071_4IN1_96K

Область применения
— Сборки с DJI Air Unit: Стек специально разработан для использования с цифровой видеосистемой DJI Air Unit, обеспечивая прямое подключение без пайки.
— FPV-дроны 5–6 дюймов: 50A тока на канал достаточно для большинства фристайл, гоночных и дальнобойных сборок.
— Дальнобойные полеты (Long Range): Встроенный барометр (в FC) и поддержка GPS через UART позволяют строить дальнобойные аппараты с функциями позиционирования.
— Кинематографические дроны (Cinewhoop): Два независимых BEC и LC-фильтр обеспечивают чистое питание для видеопередатчика и стабильную работу камеры.
— FPV-фристайл и гонки: Высокая производительность процессора F722 и 32-битный ESC с частотой 96 кГц обеспечивают отличную управляемость.
— Профессиональная аэросъемка: Высокая производительность и надежность обеспечивают стабильную работу в коммерческих проектах.
— БПЛА двойного назначения: Может применяться в служебных беспилотных системах, требующих высокой производительности.

Важные примечания
— Стек имеет два независимых BEC — 5V@3A для периферии и 12V@3A для видеопередатчика. Соблюдайте правильное подключение.
— Прямое подключение DJI Air Unit возможно через специальный разъем — кабель входит в комплект.
— Встроенный LC-фильтр обеспечивает чистое питание видеопередатчика, что снижает уровень шумов в изображении.
— Стек предназначен для использования на рамах с креплением 30.5×30.5 мм, включая MARK5.
— Для подключения к компьютеру используется USB Type-C.
— На странице доступны опции для приобретения как полного стека, так и отдельных компонентов (FC или ESC).

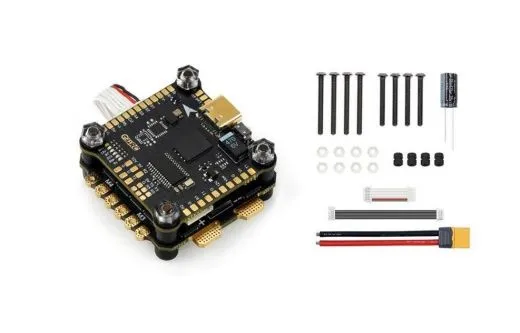

Комплектация (для полного стека)
— Полетный контроллер SPAN F722-BT-HD V2 — 1 шт.
— Регулятор BLHeli_32 50A 96K 4IN1 — 1 шт.
— Конденсатор — 1 шт.
— Кабель для подключения DJI Air Unit — 1 шт.
— Адаптерный кабель для подключения к FC — 1 шт.
— Силовой кабель XT60 — 1 шт.
— Винты M3×30 — 4 шт.
— Винты M3×24 — 4 шт.
— Нейлоновые гайки M3 — 8 шт.
— Силиконовые антивибрационные прокладки — 4 шт.

Варианты исполнения (доступные опции)
— STACK: полный набор (полетный контроллер + ESC)
— FC: отдельно полетный контроллер SPAN F722-BT-HD V2
— ESC: отдельно регулятор BLHeli_32 50A 96K 4IN1
