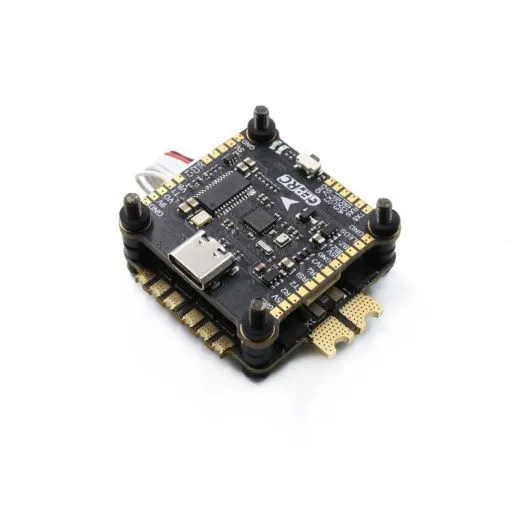

Стек SPAN F722 HD

Стек SPAN F722 HD представляет собой систему управления, специально разработанную для использования с цифровой видеосистемой DJI Digital FPV System. Стек объединяет полетный контроллер GEP-F722-HD и 4-в-1 регулятор GEPRC G50A (BLHeli_32 50A 4IN1). Полетный контроллер оснащен процессором STM32F722RET6, гироскопом MPU6000 (SPI), встроенным барометром BMP280, Blackbox на 16 Мб, двумя независимыми BEC (5V и 9V) и прямым подключением DJI Air Unit. Регулятор выполнен на 32-битной архитектуре с микроконтроллером STM32F051K86, обеспечивает непрерывный ток 50A на каждый канал и пиковый 55A, поддерживает протоколы DShot1200/600, PWM, Multishot, OneShot. Стек поддерживает питание 3–6S LiPo, оснащен 5 UART портами и встроенным LC-фильтром. Комплект включает все необходимые кабели, конденсатор 35V 470µF, силовой кабель XT60 и крепежные элементы.

Общие характеристики
— Тип: Стек (полетный контроллер + ESC) для DJI Digital FPV System
— Модель: SPAN F722 HD STACK
— Бренд: GEPRC
— Полетный контроллер: GEP-F722-HD
— Регулятор: GEPRC G50A (BLHeli_32 50A 4IN1)
— Входное напряжение: 3–6S LiPo
— Габариты: 36 × 36 мм (FC), размер ESC не указан
— Крепежное расстояние: 30.5 × 30.5 мм (после установки демпферов)
— Вес: не указан

Ключевые особенности
— Оптимизирован для DJI Digital FPV System: Стек специально разработан для использования с цифровой видеосистемой DJI, обеспечивая прямое подключение без пайки через специальный разъем.
— Полетный контроллер STM32F722RET6: Высокопроизводительный 32-битный микроконтроллер на базе ядра ARM Cortex-M7 с частотой до 216 МГц обеспечивает быструю обработку данных и поддержку сложных алгоритмов.
— Гироскоп MPU6000 (SPI): Проверенный временем датчик, известный своей надежностью, устойчивостью к вибрациям и стабильной работой.
— Встроенный барометр BMP280: Позволяет использовать барометрическую высоту для режимов удержания высоты, телеметрии и полетов по маршруту.
— 32-битный регулятор: ESC на базе STM32F051K86 обеспечивает высокую производительность и точность управления.
— Поддержка DShot1200: Высокоскоростной протокол DShot1200 обеспечивает максимальную скорость и точность управления.
— Регулятор 50A: 50A непрерывного и 55A пикового тока на каждый канал позволяет использовать стек с большинством моторов на дронах размером до 5–6 дюймов.
— Два независимых BEC: 5V и 9V для питания периферии и видеопередатчика. Независимые выходы обеспечивают стабильность питания и защиту от взаимных помех.
— Прямое подключение DJI Air Unit: Специальный разъем позволяет подключать цифровую видеосистему DJI без пайки — просто вставьте шлейф.
— 5 UART портов: Достаточное количество портов для подключения GPS, телеметрии, внешних приемников и других периферийных устройств.
— Blackbox 16 Мб: Встроенная флеш-память для записи логов полета, что упрощает настройку PID и диагностику.
— Встроенный LC-фильтр: Обеспечивает чистое питание для видеопередатчика, снижая уровень шумов и помех в изображении.
— USB Type-C: Современный разъем для подключения к компьютеру — удобство и надежность.
— Plug-and-play монтаж: Все разъемы для подключения периферии входят в комплект, что минимизирует необходимость пайки.

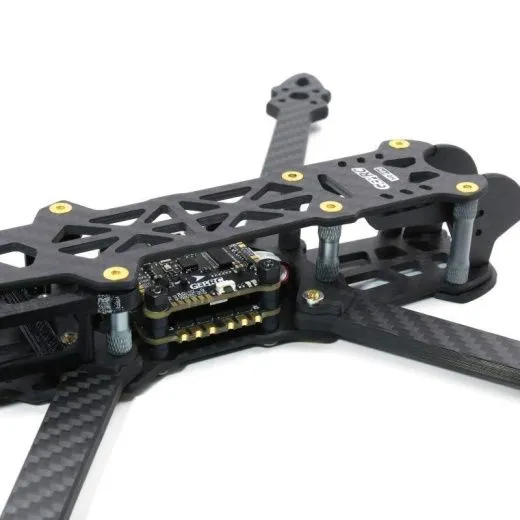

— Универсальное крепление: Стандартное посадочное расстояние 30.5×30.5 мм совместимо с большинством рам.
— Широкая совместимость с приемниками: Поддерживает протоколы Sbus, PPM, CRSF, DSMX, iBus, DUMD и другие.

Технические характеристики

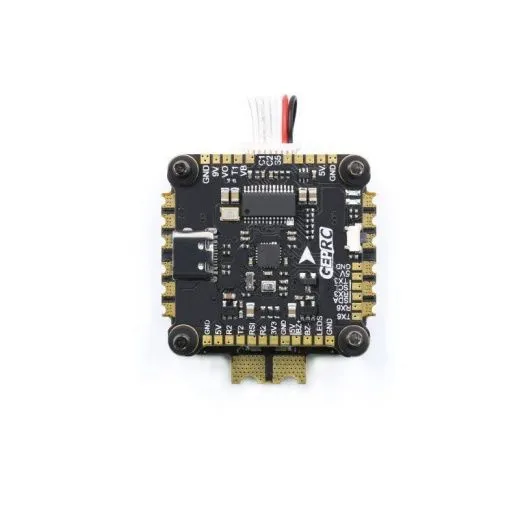

— Полетный контроллер GEP-F722-HD:
— MCU: STM32F722RET6
— Гироскоп: MPU6000 (SPI)
— Blackbox: 16 Мб (встроенная флеш-память)
— Барометр: BMP280
— USB: Type-C
— OSD: Betaflight OSD с чипом AT7456E
— BEC: 5V, 9V (два независимых)
— Целевая прошивка: GEPRCF722
— UART порты: 5
— LC-фильтр: встроенный
— Размер: 36 × 36 мм
— Крепление: 30.5 × 30.5 мм (отверстия диаметром 4 мм, после установки демпферов подходят под M3)
— Регулятор GEPRC G50A (BLHeli_32 50A 4IN1):
— MCU: STM32F051K86 (32-битный, 48 МГц)
— Входное напряжение: 3–6S LiPo
— Токовый датчик: поддерживается
— Телеметрия: поддерживается
— Непрерывный ток: 50A (на канал)
— Пиковый ток: 55A (5 секунд, на канал)
— Поддерживаемые протоколы: DShot1200/600, PWM, Multishot, OneShot
— Фирменная прошивка: GEPRC-BL32-4IN1

Область применения
— Сборки с DJI Digital FPV System: Стек специально разработан для использования с цифровой видеосистемой DJI, обеспечивая прямое подключение без пайки.
— FPV-дроны 5–6 дюймов: 50A тока на канал достаточно для большинства фристайл, гоночных и дальнобойных сборок.
— Дальнобойные полеты (Long Range): Встроенный барометр и поддержка GPS через UART позволяют строить дальнобойные аппараты с функциями позиционирования.
— Кинематографические дроны (Cinewhoop): Два независимых BEC и LC-фильтр обеспечивают чистое питание для видеопередатчика и стабильную работу камеры.
— FPV-фристайл и гонки: Высокая производительность процессора F722 и 32-битный ESC обеспечивают отличную управляемость.
— Профессиональная аэросъемка: Высокая производительность и надежность обеспечивают стабильную работу в коммерческих проектах.
— БПЛА двойного назначения: Может применяться в служебных беспилотных системах, требующих высокой производительности.

Важные примечания
— Стек имеет два независимых BEC — 5V и 9V. Соблюдайте правильное подключение.
— Прямое подключение DJI Air Unit возможно через специальный разъем — кабель входит в комплект.
— Встроенный LC-фильтр обеспечивает чистое питание видеопередатчика, что снижает уровень шумов в изображении.
— Для подключения к компьютеру используется USB Type-C.
— Регулятор поддерживает протокол DShot1200 — убедитесь, что полетный контроллер и настройки соответствуют этому протоколу.

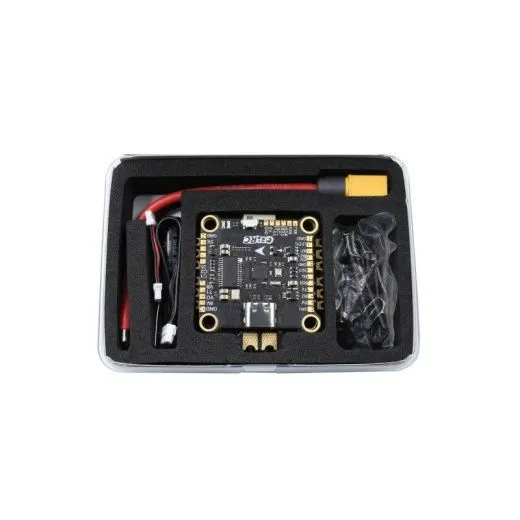

Комплектация
— Полетный контроллер GEP-F722-HD — 1 шт.
— Регулятор GEPRC G50A — 1 шт.
— Конденсатор 35V 470µF — 1 шт.
— Кабель для подключения DJI Air Unit — 1 шт.
— Кабель для подключения ESC — 1 шт.
— Силовой кабель XT60 — 1 шт.
— Винты M3×22 — 4 шт.
— Винты M3×30 — 4 шт.
— Силиконовые антивибрационные прокладки (M4 → M3) — 4 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации (полный стек).
