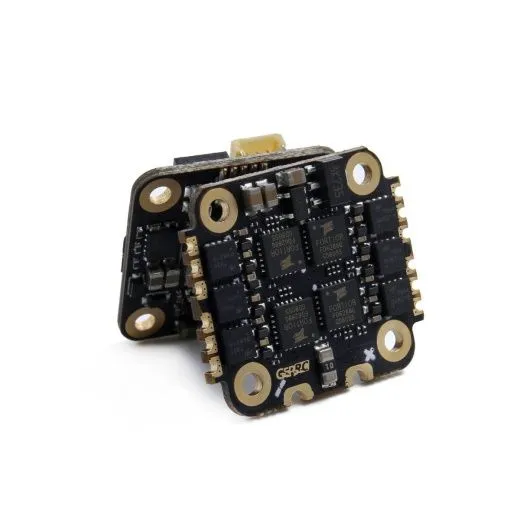

Стек STABLE F411

Стек STABLE F411 представляет собой компактную интегрированную систему управления для микро-дронов, объединяющую полетный контроллер STABLE F411, 4-в-1 регулятор STABLE F411 12A и видеопередатчик STABLE F411 VTX 5.8G 200 мВт. Система выполнена в трехслойной конструкции с креплением 16×16 мм, что идеально подходит для сверхкомпактных сборок класса Whoop и Toothpick. Полетный контроллер оснащен процессором STM32F411, гироскопом MPU6000 (SPI), BEC 5V@2A и встроенным LC-фильтром. ESC обеспечивает непрерывный ток 12A и поддерживает питание 2–4S LiPo. Видеопередатчик мощностью 25–200 мВт поддерживает управление через IRC Tramp и поставляется с 5.8 ГГц штыревой антенной. Стек предназначен для использования с моторами 1103–1105.

Общие характеристики
— Тип: Интегрированный стек (FC + ESC + VTX) для микро-дронов
— Модель: STABLE F411
— Бренд: GEPRC
— Полетный контроллер: STABLE F411 FC (16×16 мм)
— Регулятор: STABLE F411 BLheli_S 4IN1 12A ESC (16×16 мм)
— Видеопередатчик: STABLE F411 VTX 5.8G 200mW (16×16 мм)
— Входное напряжение: 2–4S LiPo
— Крепежное расстояние: 16 × 16 мм
— Вес: 6.8 г (2.5 г FC + 2.7 г ESC + 1.6 г VTX)

Ключевые особенности

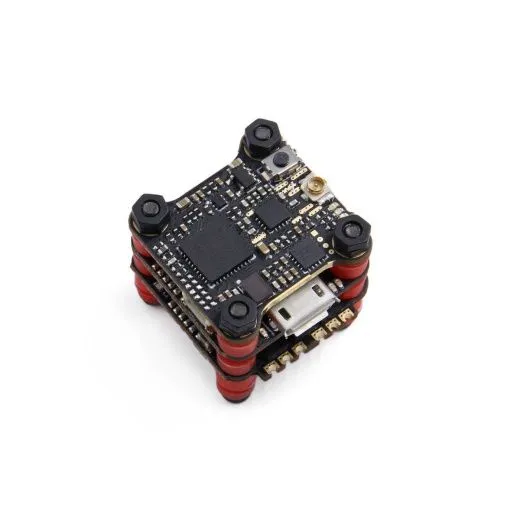

— Компактная трехслойная конструкция: Стек объединяет полетный контроллер, ESC и VTX в трех слоях с креплением 16×16 мм, что позволяет устанавливать его в самые компактные рамы микро-дронов.
— Специализирован для микро-дронов: Оптимальное решение для сборок класса Whoop и Toothpick с моторами 1103–1105.
— Полетный контроллер STM32F411: Процессор обеспечивает стабильную работу и достаточную производительность для микро-дронов. Целевая прошивка: MATEKF411.
— Гироскоп MPU6000 (SPI): Проверенный временем датчик, известный своей надежностью, устойчивостью к вибрациям и стабильной работой.
— ESC 12A: 12A непрерывного тока позволяет использовать стек с моторами 1103–1105 на Whoop-дронах. Поддерживает протоколы PWM, OneShot125, MultiShot, DShot150/300/600. Целевая прошивка: Blheli_S 16.7 G_H_30.
— Поддержка 2–4S LiPo: Гибкость при выборе батарей — от 2S до 4S.
— Встроенный токовый датчик (Current meter: 210): Позволяет отслеживать потребляемый ток и остаток батареи прямо в OSD.
— Встроенный LC-фильтр: Обеспечивает чистое питание для видеопередатчика, снижая уровень шумов и помех в изображении.
— Видеопередатчик STABLE F411 VTX 5.8G 200mW:
— Мощность: PIT/25/100/200 мВт (переключаемая)
— 48 каналов (5 групп: A, B, E, F, R, H)
— Поддержка IRC Tramp для настройки через OSD
— Антенна: IPEX (UFL), в комплекте 5.8 ГГц штыревая антенна
— Встроенный LC-фильтр
— Настройка через кнопку на VTX: короткое нажатие — смена канала, удержание 2 секунды — выбор группы, двойное короткое нажатие — включение/выключение
— Поддержка широкого спектра приемников: Совместим с Sbus, PPM, CRSF, DSMX, iBus.
— Простота подключения: Все разъемы и кабели входят в комплект.

Технические характеристики

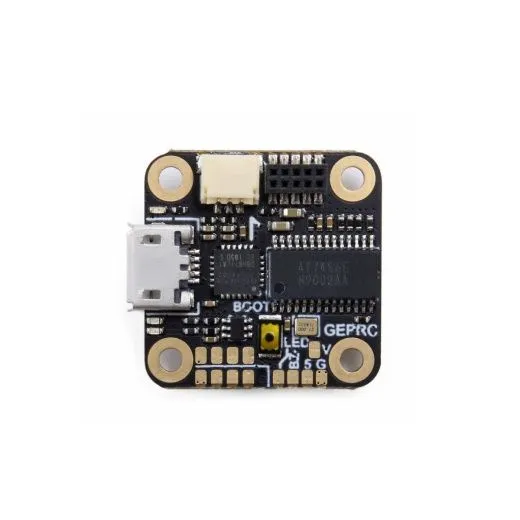

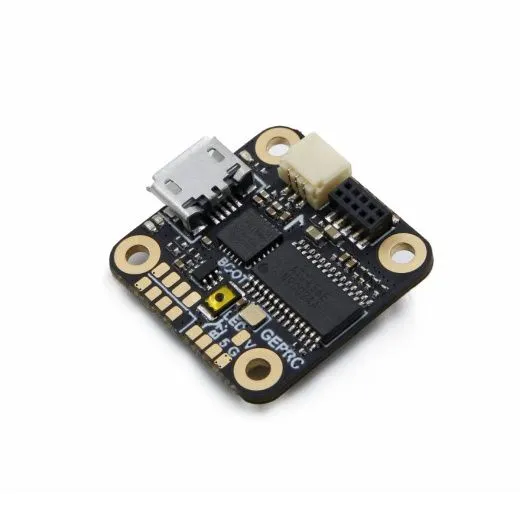

— Полетный контроллер STABLE F411 FC:
— MCU: STM32F411
— Гироскоп: MPU6000 (SPI)
— OSD: Betaflight OSD с чипом AT7456E
— BEC: 5V@2A
— LC-фильтр: встроенный
— USB: Micro USB
— Размер: 21 × 21 мм
— Крепление: 16 × 16 мм
— Вес: 2.5 г
— Целевая прошивка: MATEKF411

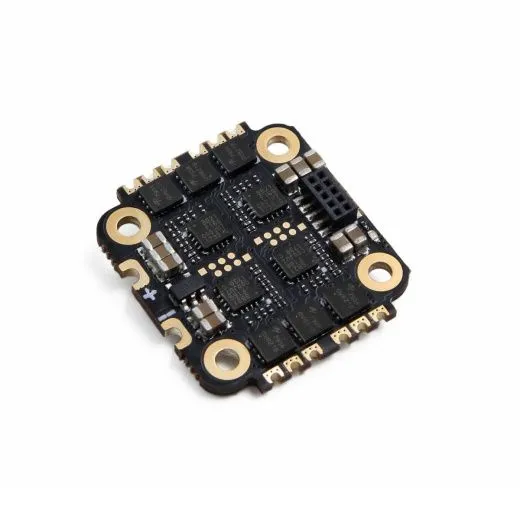

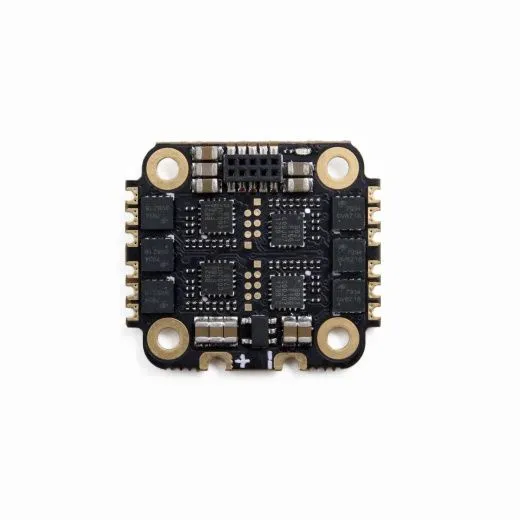

— Регулятор STABLE F411 12A ESC:
— MCU: BB21F16G
— Непрерывный ток: 12A
— Входное напряжение: 2–4S LiPo
— Протоколы: PWM, OneShot125, MultiShot, DShot150/300/600
— Токовый датчик: 210
— Целевая прошивка: Blheli_S 16.7 G_H_30
— Размер: 23 × 21 мм
— Крепление: 16 × 16 мм
— Вес: 2.7 г

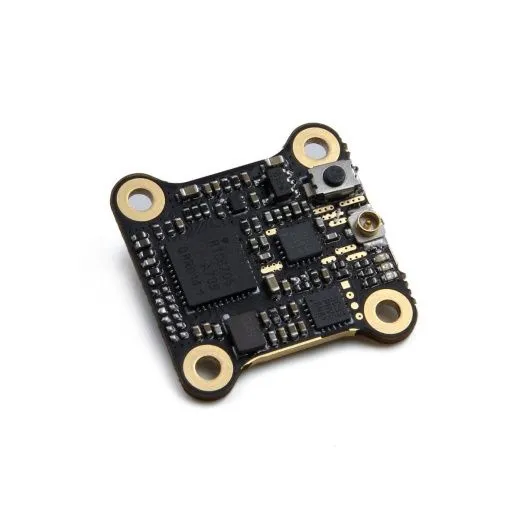

— Видеопередатчик STABLE F411 VTX 5.8G 200mW:
— Мощность: PIT/25/100/200 мВт
— Каналы: 48 (5.8 ГГц, группы A, B, E, F, R, H)
— Протокол управления: IRC Tramp
— Антенна: IPEX (UFL), 5.8 ГГц штыревая в комплекте
— LC-фильтр: встроенный
— Размер: 17 × 27 мм
— Крепление: 16 × 16 мм
— Вес: 1.6 г

Область применения

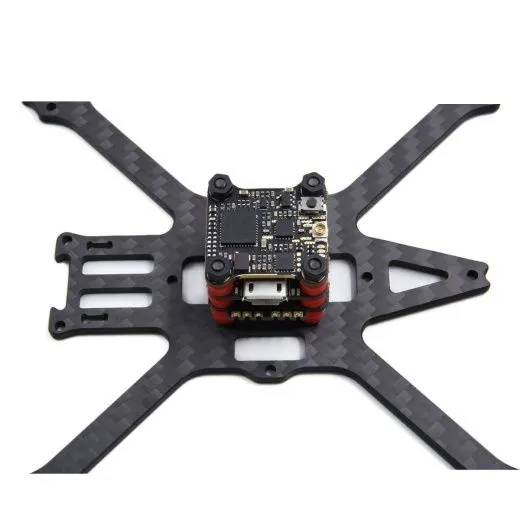

— Whoop-дроны: Идеально подходит для indoor-дронов класса Whoop с защитным кожухом.
— Toothpick-дроны: Компактный стек для сверхлегких микро-дронов.
— Микро-дроны 1–2 дюйма: Оптимальный выбор для компактных аппаратов с моторами 1103–1105.
— Indoor-полеты: Компактные размеры и легкий вес идеально подходят для полетов в помещении.
— Бюджетные и тренировочные сборки: Простота и надежность делают стек подходящим для начинающих.

Важные примечания
— Стек имеет крепление 16×16 мм — убедитесь в совместимости с рамой.
— Видеопередатчик питается от BEC полетного контроллера — не подключайте его напрямую к батарее.
— VTX поддерживает управление через IRC Tramp — настройка мощности и канала через OSD.
— Для настройки VTX вручную используйте кнопку на плате: короткое нажатие — смена канала, удержание 2 секунды — выбор группы, удержание 2 секунды после выбора группы — выбор мощности, двойное короткое нажатие — включение/выключение.
— Перед включением VTX обязательно установите антенну.
— Для подключения к компьютеру используется Micro USB.
— Рекомендуемые моторы: 1103–1105.

Комплектация
— Полетный контроллер STABLE F411 FC — 1 шт.
— Регулятор STABLE F411 12A ESC — 1 шт.
— Видеопередатчик STABLE F411 VTX 5.8G 200mW — 1 шт.
— 5.8 ГГц штыревая антенна — 1 шт.
— Силовой кабель XT30 — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации (полный стек).
