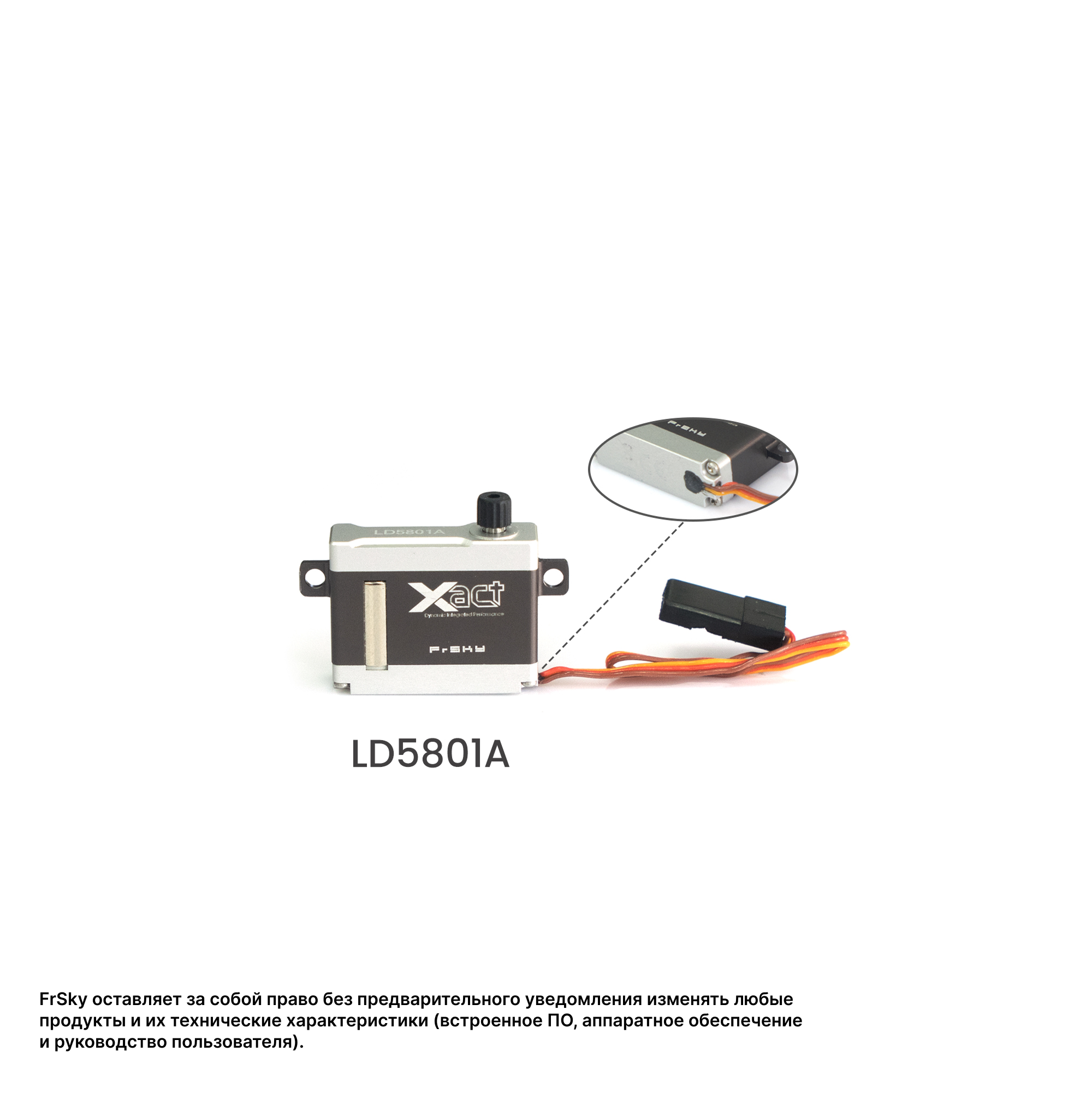

Сервопривод FrSky LD5801A

Сервопривод FrSky LD5801A входит в линейку Xact 5800 Series и представляет собой ультра-микро бессердечниковый (coreless) цифровой сервопривод с пониженным профилем, специально разработанный для метательных планеров классов F3K (DLG) и F5K, а также других миниатюрных моделей с жестчайшими ограничениями по весу и пространству. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC) толщиной всего 7 мм, металлические шестерни и прецизионный бессердечниковый двигатель, обеспечивая исключительную точность и производительность при минимальном весе. LD5801A развивает крутящий момент до 3.8 кг·см и скорость до 0.04 сек/60° при напряжении 8.4 В, демонстрируя впечатляющие характеристики для своих размеров. Сервопривод имеет сверхкомпактные габариты (23×7×18 мм) и вес 7.5 г, использует сплайн Φ4 15T и прецизионный датчик Холла.

Ключевыми особенностями модели LD5801A являются непревзойденная точность позиционирования с нулевым люфтом (zero slop), программируемые положения центральной точки и углы поворота, а также исключительно быстрый отклик. Как и модель LD5801, этот сервопривод поддерживает современные протоколы FBUS, SBUS и PWM, а также обладает возможностью настройки через конфигуратор ETHOS Xact или приложение Freelink. Благодаря поддержке телеметрии через FBUS, сервопривод передает на передатчик данные о реальном потребляемом токе, напряжении и температуре, что позволяет контролировать его состояние в реальном времени. Xact LD5801A идеально подходит для установки в тонкие крылья DLG и F5K, где требуется максимальная точность, быстрый отклик и минимальный вес.

Общие характеристики
— Тип: Ультра-микро бессердечниковый (coreless) цифровой сервопривод с пониженным профилем и датчиком Холла
— Серия: FrSky Xact 5800 Series
— Модель: FrSky LD5801A
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Прецизионные шарикоподшипники
— Датчик обратной связи: Прецизионный датчик Холла (Hall sensor)

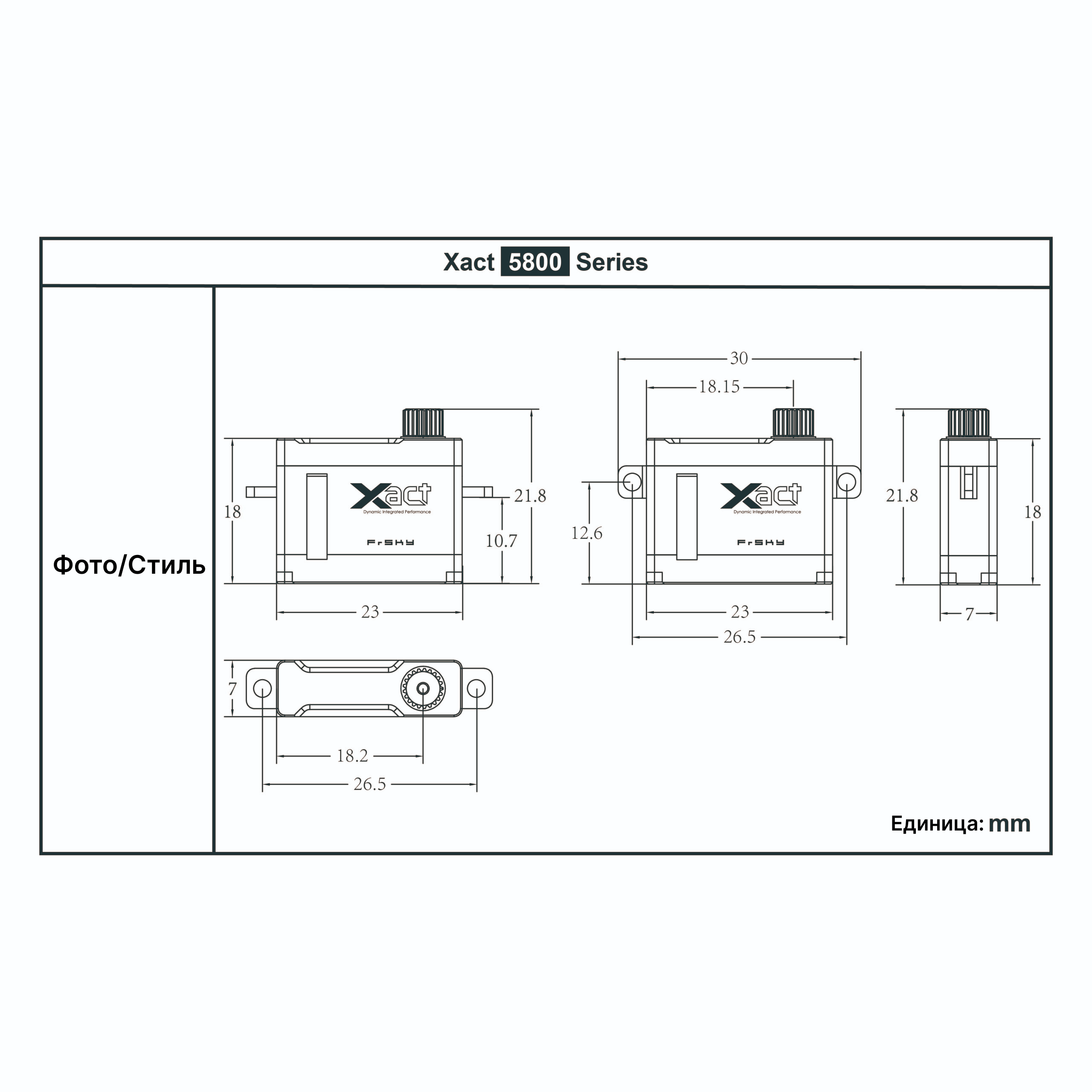

— Габариты (Д×Ш×В): 23 × 7 × 18 мм
— Вес: 7.5 г
— Сплайн под качалку: Φ4 мм, 15 зубьев
— Рабочее напряжение: 3.5 – 8.4 В
— Ток удержания (Stall Current): 0.88 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Мертвая зона (Dead Band): 0.001 мс (1 мкс)
— Назначение: Специализированный сервопривод с пониженным профилем для метательных планеров классов F3K (DLG) и F5K, а также других микро-моделей, где требуется исключительная точность, быстрый отклик и минимальный вес.

Ключевые особенности
— Пониженный профиль и малый вес: Толщина всего 7 мм и вес 7.5 г делают этот сервопривод идеальным для установки в тонкие крылья DLG и F5K, а также другие миниатюрные модели, где важен каждый миллиметр и грамм.
— Широкий диапазон рабочего напряжения: Поддержка питания от 3.5 до 8.4 В обеспечивает исключительную гибкость при интеграции в различные модели, включая работающие как от 1S, так и от 2S LiPo.
— Впечатляющие характеристики для микро-применений: Сервопривод демонстрирует отличные показатели для своего класса во всем диапазоне напряжений:
— Крутящий момент 1.90 кг·см (26.4 Oz-in) при 4.0 В, скорость 0.09 сек/60°
— Крутящий момент 2.20 кг·см (30.6 Oz-in) при 4.8 В, скорость 0.08 сек/60°
— Крутящий момент 2.90 кг·см (40.3 Oz-in) при 6.0 В, скорость 0.06 сек/60°
— Крутящий момент 3.40 кг·см (47.2 Oz-in) при 7.4 В, скорость 0.05 сек/60°
— Крутящий момент 3.80 кг·см (52.8 Oz-in) при 8.4 В, скорость 0.04 сек/60°
— Непревзойденная точность позиционирования: Благодаря прецизионному датчику Холла и высокоточной механике, сервопривод обеспечивает нулевой люфт (zero slop) и исключительную точность, что критически важно для точного управления планером.
— Программируемые положения центра и углы поворота: Возможность настройки центральной точки и угла поворота через конфигуратор ETHOS Xact или приложение Freelink позволяет адаптировать сервопривод под конкретную кинематику модели без механических переделок.
— Быстрый отклик: Высокоэффективный бессердечниковый двигатель в сочетании с малой массой подвижных частей обеспечивает мгновенную реакцию на команды и высокую скорость.
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость, точность и надежную защиту внутренних компонентов при малой толщине.
— Металлические шестерни: Несмотря на микро-размеры, сервопривод оснащен металлическими шестернями, что гарантирует долговечность и устойчивость к нагрузкам.
— Поддержка протоколов FBUS, SBUS и PWM: Гибкость в подключении к различным типам приемников и систем управления. Поддержка протокола FBUS открывает доступ к расширенной телеметрии.
— Телеметрия через FBUS: В режиме FBUS сервопривод передает на совместимый приемник и далее на передатчик данные о реальном потребляемом токе, напряжении питания и температуре сервопривода.
— Малая мертвая зона (0.001 мс): Обеспечивает высочайшую чувствительность и точность отклика на малые отклонения стиков.
— Обновляемая прошивка: Возможность обновления firmware для добавления новых функций и улучшения производительности.

Технические характеристики
— Габариты: 23 × 7 × 18 мм
— Вес: 7.5 г
— Рабочее напряжение: 3.5 – 8.4 В
— Ток удержания: 0.88 А при 8.4 В
— Частота обновления: 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Мертвая зона: 0.001 мс
— Сплайн: Φ4 мм, 15 зубьев
— Производительность:
— При 4.0 В: крутящий момент 1.90 кг·см / 26.4 Oz-in, скорость 0.09 сек/60°
— При 4.8 В: крутящий момент 2.20 кг·см / 30.6 Oz-in, скорость 0.08 сек/60°
— При 6.0 В: крутящий момент 2.90 кг·см / 40.3 Oz-in, скорость 0.06 сек/60°
— При 7.4 В: крутящий момент 3.40 кг·см / 47.2 Oz-in, скорость 0.05 сек/60°
— При 8.4 В: крутящий момент 3.80 кг·см / 52.8 Oz-in, скорость 0.04 сек/60°

Область применения
— Метательные планеры классов F3K (DLG) и F5K — управление рулями высоты и направления.
— Микро-планеры и комнатные модели с ограничениями по высоте и весу.
— Миниатюрные летающие крылья и небольшие пилотажные модели.
— Любые применения, где требуется исключительная точность, быстрый отклик, минимальный вес и пониженный профиль.

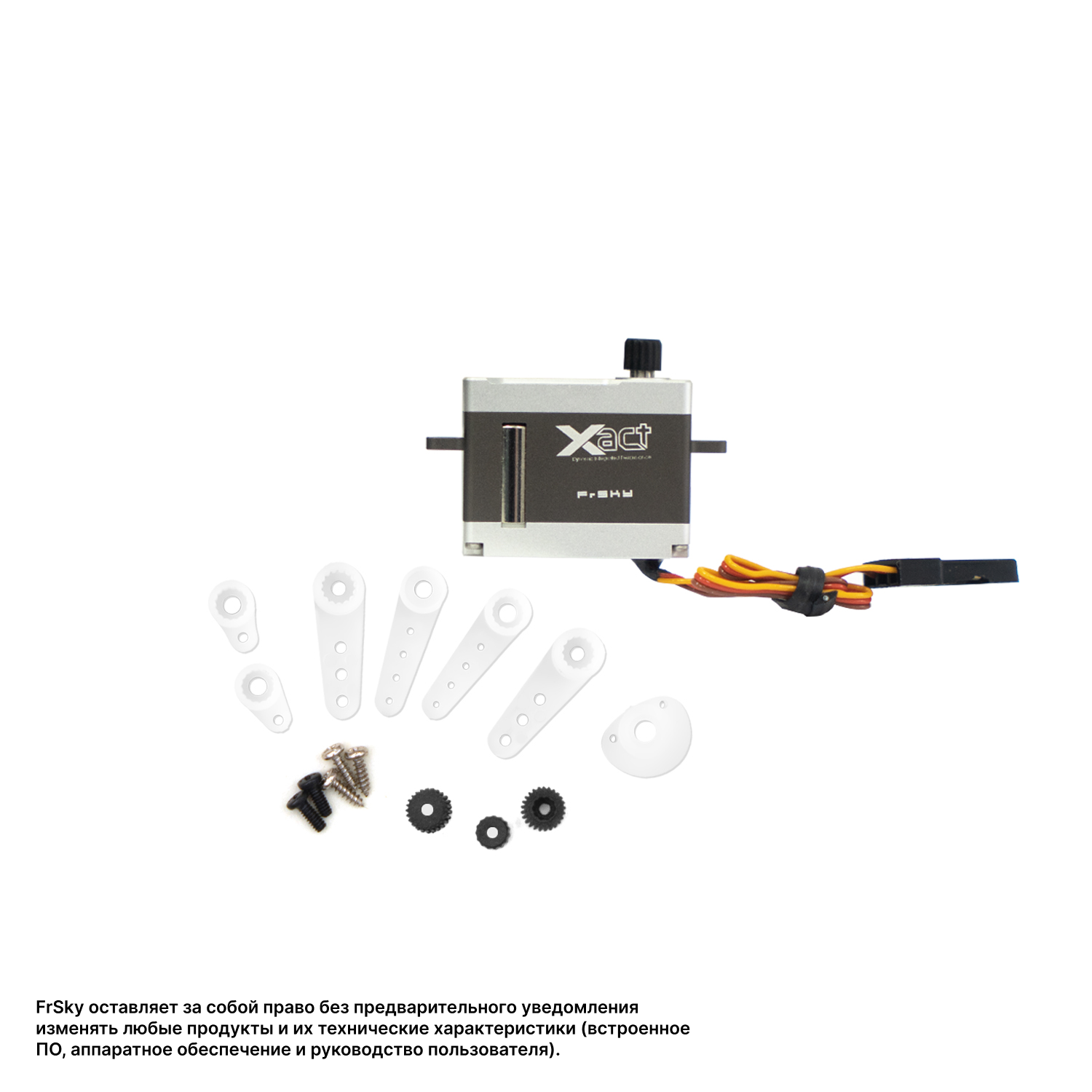

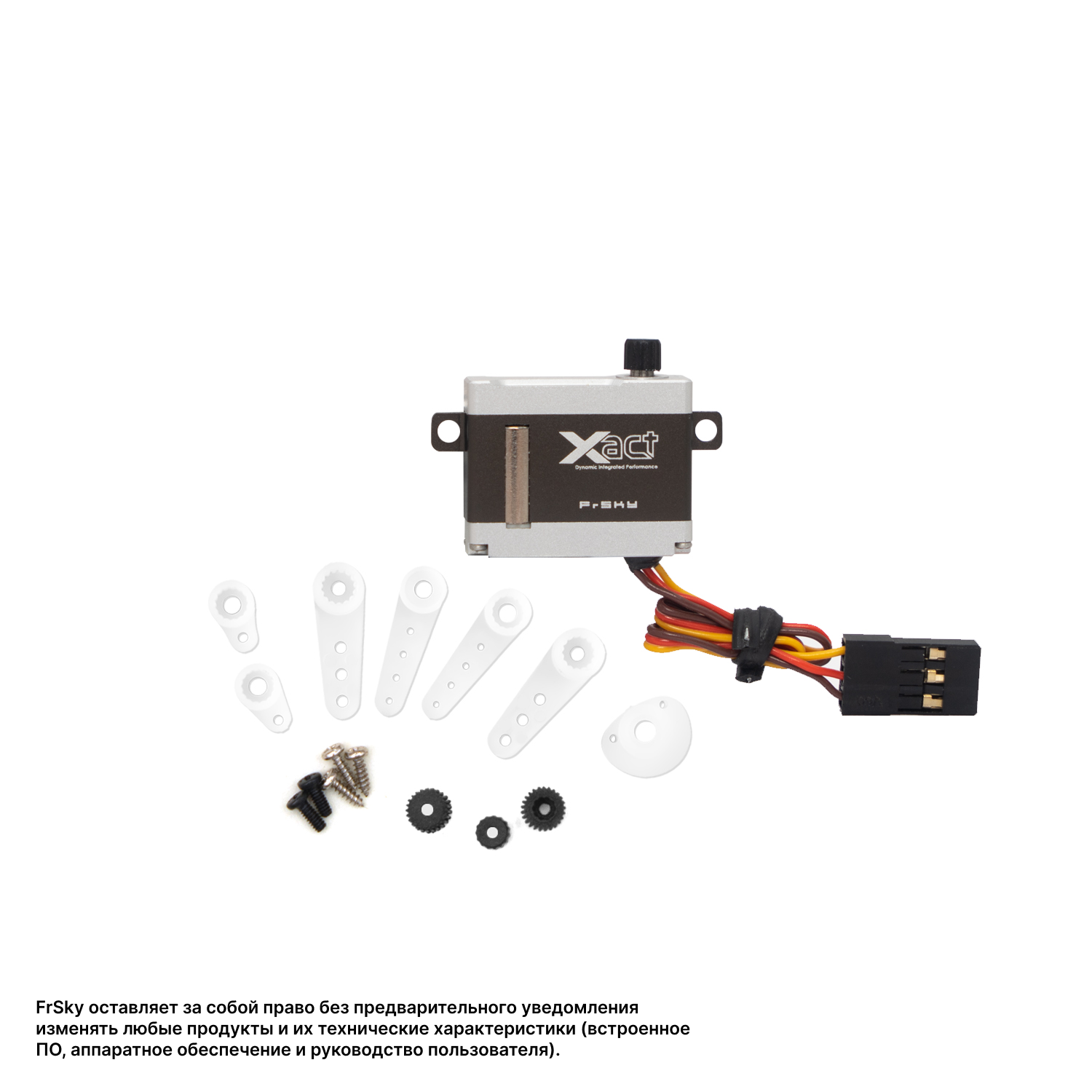

Комплектация
— Сервопривод FrSky LD5801A — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Модель LD5801A рассчитана на широкий диапазон напряжений от 3.5 до 8.4 В. Для достижения максимальной производительности рекомендуется использовать напряжение 8.4 В (2S LiPo).
— Специализация: Данная модель специально разработана для DLG и F5K, где ее уникальные характеристики — точность, скорость, малый вес и низкий профиль — раскрываются наилучшим образом.
— Выбор модели: В серии Xact 5800 Series также представлена модель LD5801, которая имеет идентичные технические характеристики. Различия могут заключаться в программном обеспечении, настройках по умолчанию или комплектации. Рекомендуется уточнить эти детали при заказе.
— Настройка: Для изменения угла поворота, центральной точки и других параметров требуется передатчик с системой ETHOS и конфигуратор Xact, либо приложение Freelink.
— Совместимость: Для получения телеметрических данных от сервопривода необходим приемник, поддерживающий протокол FBUS.
— Конкретную комплектацию и наличие уточняйте при заказе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие сервопривода и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
