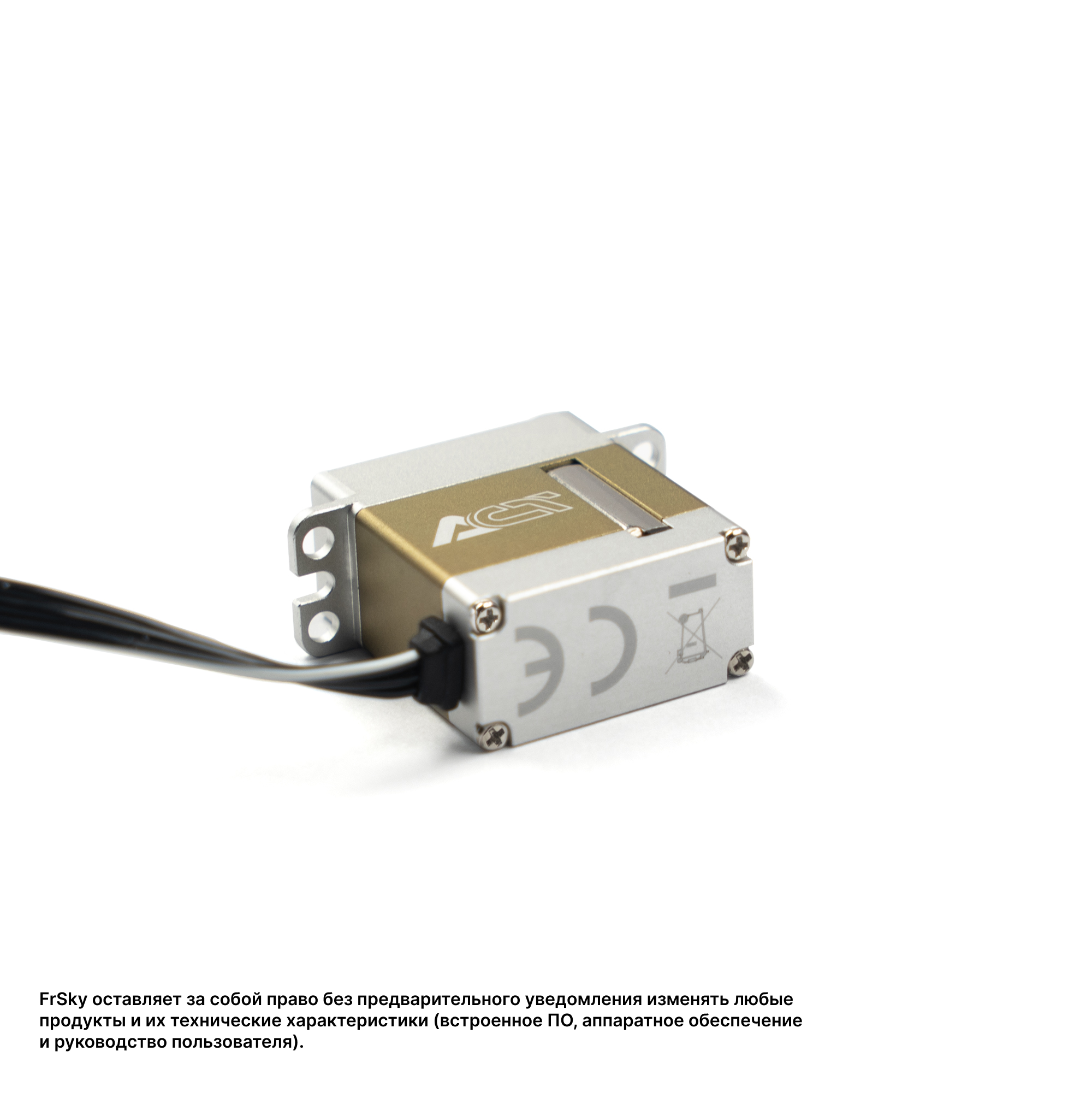

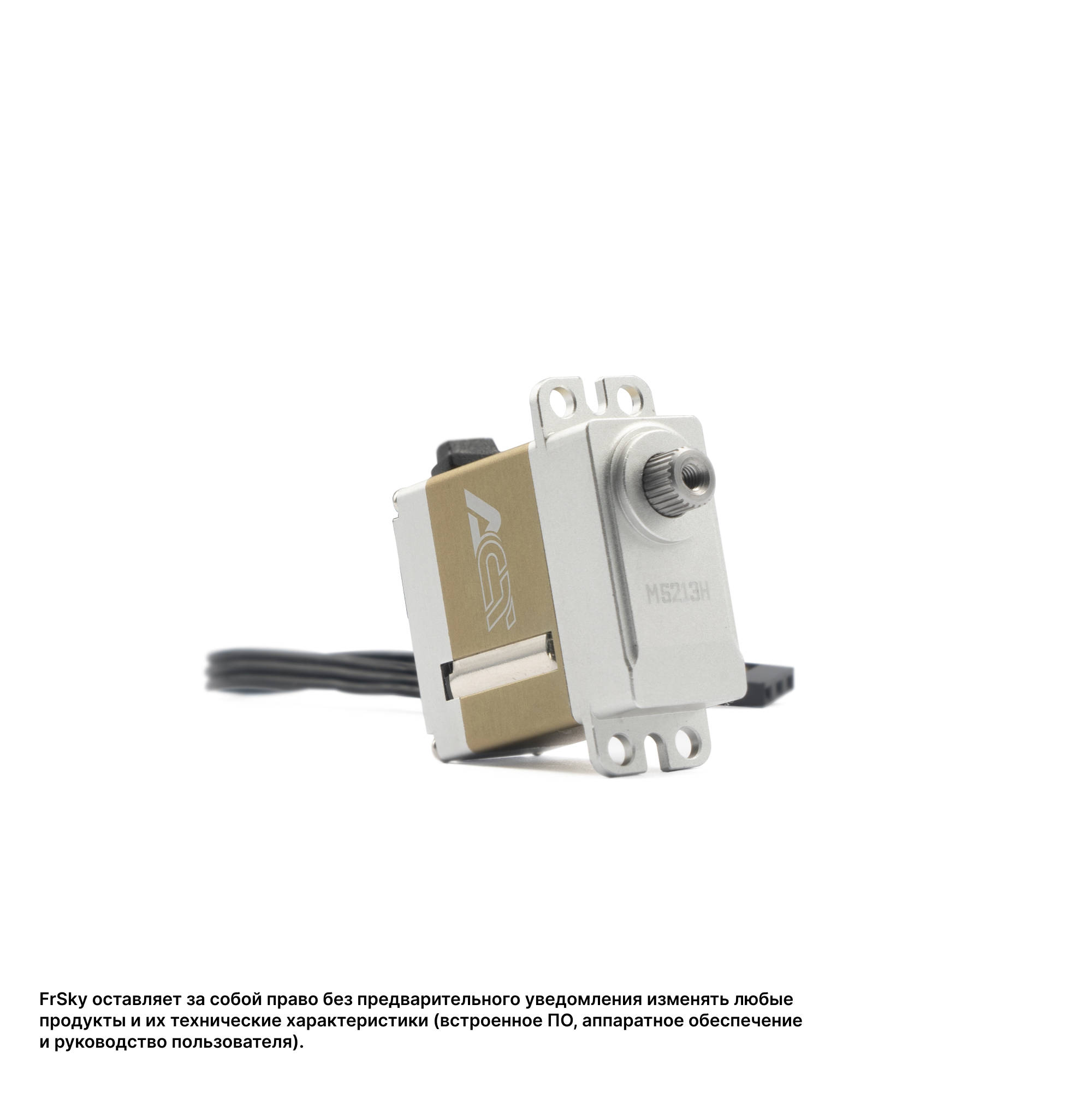

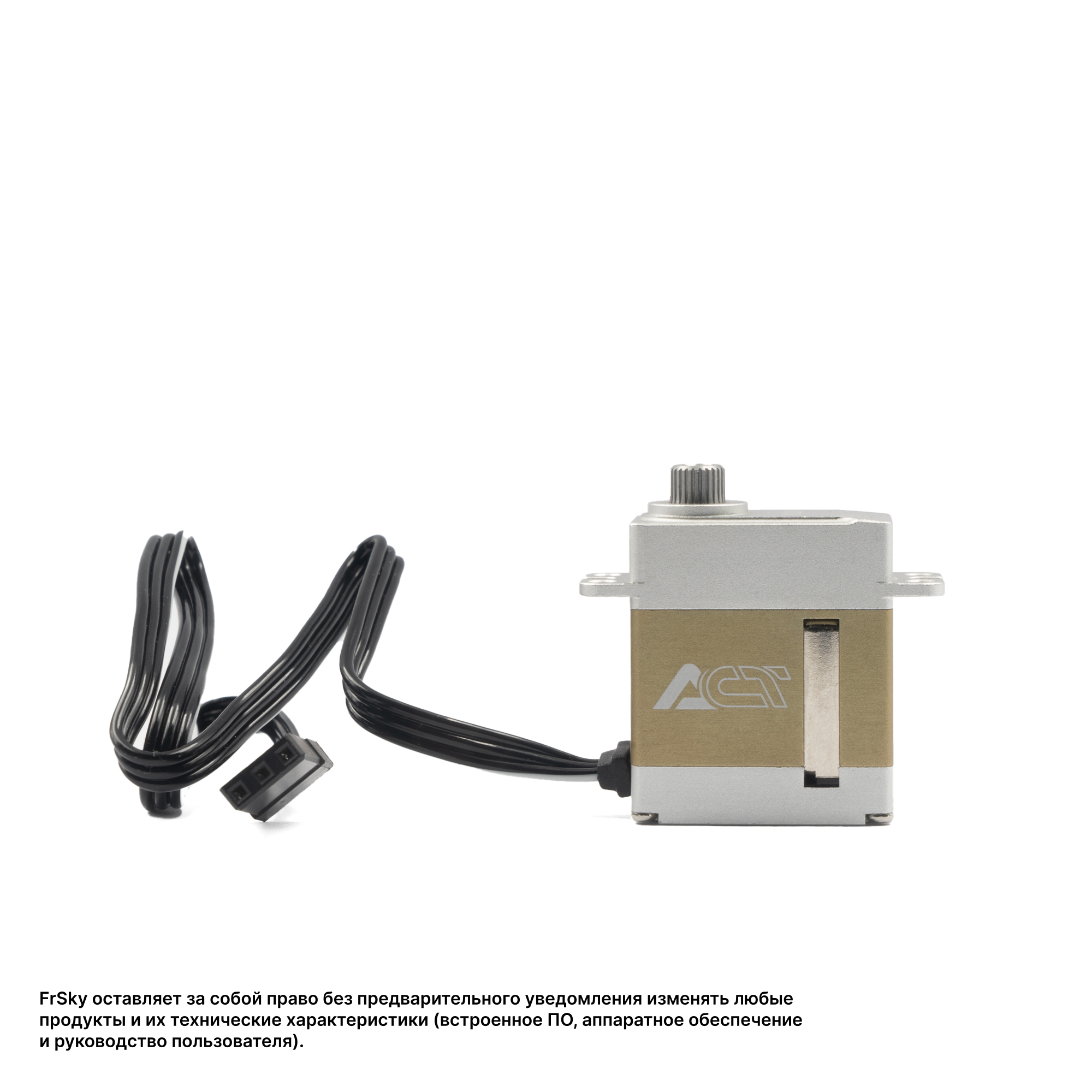

Сервопривод FrSky M5213H

Сервопривод FrSky M5213H входит в линейку Act 5200 Series и представляет собой миниатюрный бессердечниковый (coreless) цифровой сервопривод, разработанный для применений, где требуются компактные размеры, малый вес и сбалансированные рабочие характеристики. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC), металлические шестерни и эффективный бессердечниковый двигатель, обеспечивая надежные показатели крутящего момента и скорости при рабочем напряжении до 8.4 В. M5213H развивает крутящий момент до 10.5 кг·см и скорость 0.07 сек/60° при напряжении 8.4 В. Сервопривод имеет сверхкомпактные габариты (23×12×28 мм) и вес 22.6 г, использует сплайн Φ5 25T и датчик обратной связи на основе потенциометра.

Сервопривод поддерживает стандартные протоколы управления и отличается высоким качеством изготовления, характерным для серии Act. Благодаря цельнометаллической конструкции и продуманной схемотехнике, он обеспечивает точное и надежное управление в самых разных условиях. M5213H идеально подходит для установки в микро-дроны, миниатюрные самолеты, небольшие планеры и другие модели, где требуется компактный, мощный и надежный сервопривод с хорошим балансом характеристик.

Общие характеристики
— Тип: Миниатюрный бессердечниковый (coreless) цифровой сервопривод
— Серия: FrSky Act 5200 Series
— Модель: FrSky M5213H
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Сдвоенные прецизионные шарикоподшипники
— Датчик обратной связи: Потенциометр
— Габариты (Д×Ш×В): 23 × 12 × 28 мм
— Вес: 22.6 г
— Сплайн под качалку: Φ5 мм, 25 зубьев
— Рабочее напряжение: 5.0 – 8.4 В
— Ток удержания (Stall Current):
— 1.9 А при 6.0 В
— 2.2 А при 7.4 В
— 2.5 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц
— Назначение: Обеспечение точного и надежного управления для микро- и миниатюрных моделей, где требуются компактные размеры, малый вес и сбалансированные характеристики.

Ключевые особенности
— Сбалансированные характеристики крутящего момента и скорости: Сервопривод предлагает оптимальное для своего размера и веса сочетание момента и скорости, что делает его универсальным решением для широкого спектра миниатюрных моделей:
— При 6.0 В: крутящий момент 7.4 кг·см (103 Oz-in), скорость 0.11 сек/60°
— При 7.4 В: крутящий момент 9.5 кг·см (132 Oz-in), скорость 0.08 сек/60°
— При 8.4 В: крутящий момент 10.5 кг·см (146 Oz-in), скорость 0.07 сек/60°
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость, точность, эффективный отвод тепла и надежную защиту внутренних компонентов при сверхкомпактных размерах. Это гарантирует стабильность геометрии и долговечность даже при интенсивных нагрузках.
— Металлические шестерни: Высокопрочные металлические шестерни гарантируют долговечность и способность выдерживать нагрузки при интенсивной эксплуатации, обеспечивая надежную передачу усилия даже в миниатюрном корпусе.
— Высоковольтная поддержка до 8.4 В: Возможность прямого питания от 2S LiPo батарей позволяет полностью реализовать потенциал сервопривода без необходимости использования внешних BEC или регуляторов напряжения, достигая максимальной производительности.
— Сдвоенные прецизионные шарикоподшипники: Два прецизионных шарикоподшипника обеспечивают плавность и точность вращения выходного вала, минимизируя люфт и повышая надежность.
— Надежный потенциометрический датчик: Обеспечивает точную обратную связь и плавность хода, проверенную временем конструкцию.
— Компактные размеры и малый вес: Благодаря габаритам 23×12×28 мм и весу всего 22.6 г, сервопривод идеально подходит для установки в модели с жесткими ограничениями по пространству и массе, такие как микро-дроны, узкие крылья планеров и небольшие фюзеляжи.
— Оптимизированная частота обновления: Частота обновления 333 Гц обеспечивает быстрый отклик и плавное управление, достаточное для большинства применений.

Технические характеристики
— Габариты: 23 × 12 × 28 мм
— Вес: 22.6 г
— Рабочее напряжение: 5.0 – 8.4 В
— Ток удержания (Stall Current):
— 1.9 А при 6.0 В
— 2.2 А при 7.4 В
— 2.5 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц
— Сплайн под качалку: Φ5 мм, 25 зубьев
— Производительность в зависимости от напряжения питания:
— При 6.0 В: крутящий момент 7.4 кг·см / 103 Oz-in, скорость 0.11 сек/60°
— При 7.4 В: крутящий момент 9.5 кг·см / 132 Oz-in, скорость 0.08 сек/60°
— При 8.4 В: крутящий момент 10.5 кг·см / 146 Oz-in, скорость 0.07 сек/60°

Область применения
— Микро-дроны и миниатюрные летательные аппараты различных типов.
— Небольшие пилотажные и спортивные модели самолетов с ограниченным пространством.
— Микро-планеры и мини-планеры, где важны компактность и малый вес.
— Комнатные модели и модели с жесткими весовыми ограничениями.
— Управление рулями высоты, элеронами и рулями направления в миниатюрных моделях.
— Любые применения, где нужны компактность, надежность и сбалансированные характеристики.

Комплектация
— Сервопривод FrSky M5213H — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Для достижения максимальных характеристик рекомендуется использовать напряжение 8.4 В (2S LiPo). Убедитесь, что ваш источник питания способен обеспечить необходимый ток (до 2.5 А на пике). Рекомендуется использовать качественные соединительные провода достаточного сечения.
— Датчик обратной связи: В данной модели используется потенциометр, в отличие от более дорогих серий Xact, где применяются датчики Холла. Это обеспечивает надежную и проверенную работу при оптимальной стоимости.
— Совместимость: Сервопривод совместим с большинством стандартных приемников и систем управления, поддерживающих PWM-сигнал с частотой обновления 333 Гц.
— Конкретную комплектацию и наличие уточняйте при заказе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие сервопривода и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
