Камера BETAFPV Z02 AIO 5.8G VTX (Pin-Connected Version)

Мы работаем только с Юридическими лицами. Сроки поставки и цену уточняйте у менеджера!

Характеристики

Все товары бренда BETAFPV

Быстрые сроки поставки

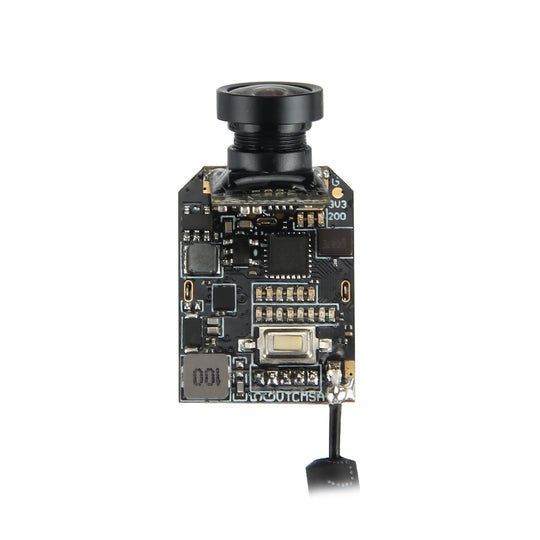

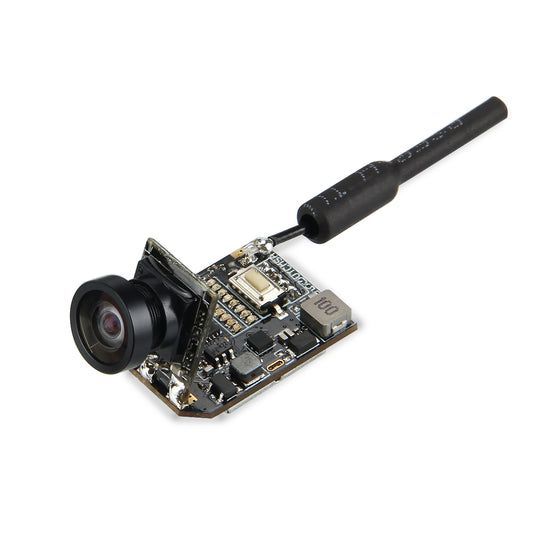

Моноблок Z02 AIO Camera 5.8G VTX (Pin-Connected Version) — это новейшее комбинированное решение «камера-видеопередатчик» от BETAFPV, выполненное в форм-факторе с разъёмным подключением. Он сочетает в себе камеру с фиксированным наклоном 20°, VTX с регулируемой мощностью (0/25/200 мВт) и встроенной функцией Smart Audio для полного управления с пульта. Благодаря штыревым коннекторам, совместимым с платами BETAFPV, установка становится максимально простой и не требует пайки, что делает его идеальным выбором для быстрой сборки или замены видеосистемы на whoop-дронах.

Общие характеристики
— Тип: AIO (All-In-One) FPV система (Camera + VTX) с разъёмным подключением
— Модель: Z02 AIO Camera 5.8G VTX
— Версия: Pin-Connected (разъёмная, для беспаечного монтажа)
— Назначение: Whoop-дроны, совместимые с полётными контроллерами BETAFPV (F3 V2, F4 и др.)
— Ключевое преимущество: Готовое решение с Smart Audio и регулируемой мощностью для простой plug-and-play установки
— Конструкция: Интегрированный модуль с фиксированным углом камеры и впаянной антенной

Ключевые особенности
— Полное управление с пульта через Smart Audio: Функция Smart Audio позволяет изменять канал, диапазон и мощность VTX (0/25/200 мВт) напрямую через OSD Betaflight, используя пульт трансмиттера.
— Режим нулевой мощности (0 мВт) PitMode: Наличие режима 0 мВт позволяет безопасно включать оборудование в зоне пит-стопа на соревнованиях, не создавая помех другим пилотам.
— Фиксированный угол камеры 20°: Оптимальный угол наклона для скоростных полётов вперёд, обеспечивающий хороший обзор горизонта без необходимости дополнительных регулировок или распорок.

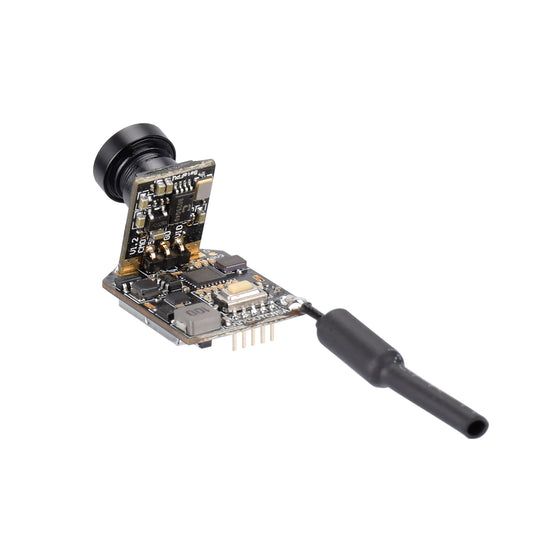

— Простая установка без пайки: Совместимость штыревых разъёмов с большинством полётных контроллеров BETAFPV (F3, F4) позволяет подключить модуль, просто вставив коннекторы, что ускоряет сборку и обслуживание.
— Встроенная всенаправленная антенна: Дипольная антенна (Dipole whip) припаяна непосредственно к плате, что повышает надёжность соединения и устраняет риск потери антенны в полёте.

Технические характеристики
— Вес комплекта: 4.7 г
— Габариты модуля (ДxШxВ): 27 x 17 x 14 мм
— Датчик камеры: 1/4"
— Телевизионная система: NTSC
— Угол обзора (FOV): 100-120°
— Выходная мощность VTX: 0 / 25 / 200 мВт (регулируемая)
— Диапазон частот: 5.8 ГГц, 48 каналов (6 диапазонов, включая Raceband), 5362–5945 МГц
— Тип антенны: Всенаправленная дипольная (Omnidirectional ANT), впаяна в плату
— Напряжение питания: 2.9 – 5.5 В
— Управление: Smart Audio (основное), сенсорная кнопка на плате (резервное)

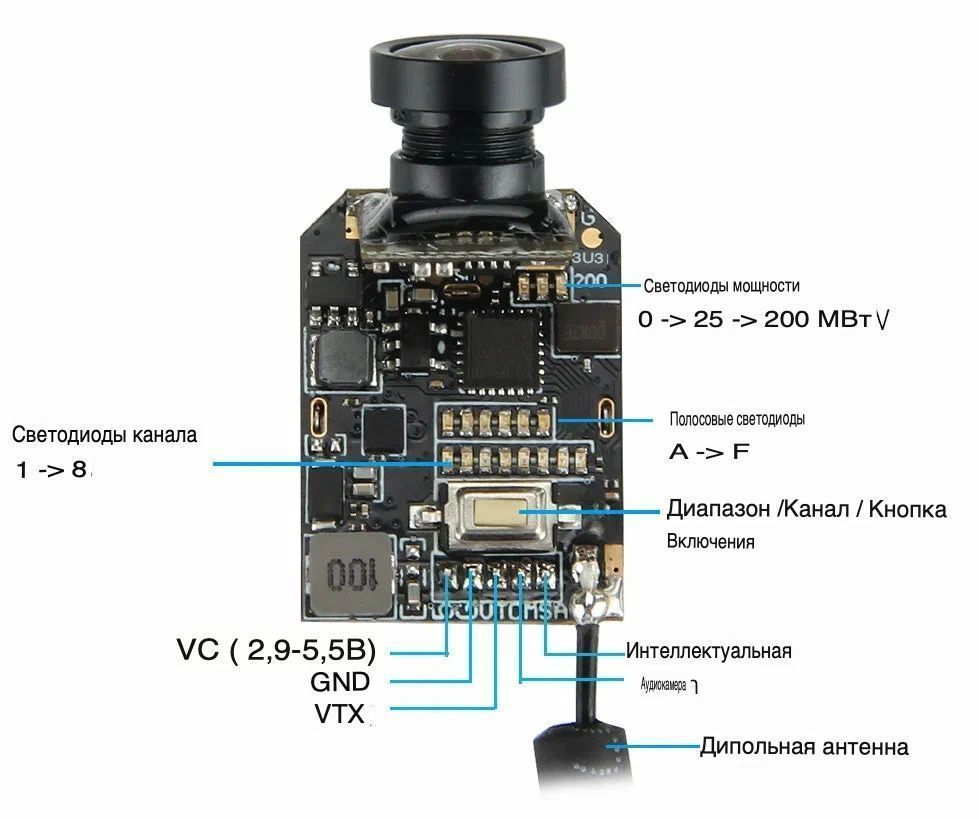

Ручное управление (через кнопку на плате)
— Выбор группы частот (A-F): Удержание сенсорной кнопки до 2 секунд.
— Выбор канала (1-8): Короткое нажатие на сенсорную кнопку.
— Переключение мощности (0/25/200 мВт): Удержание сенсорной кнопки до 5 секунд.
— Примечание: Для удобства рекомендуется основное управление через Smart Audio.

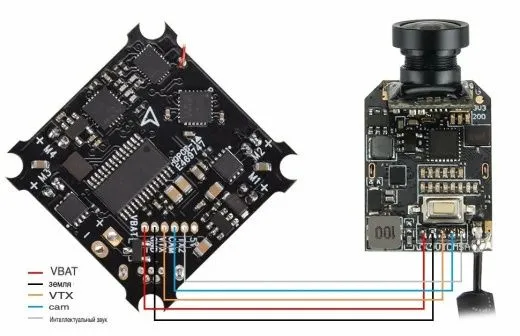

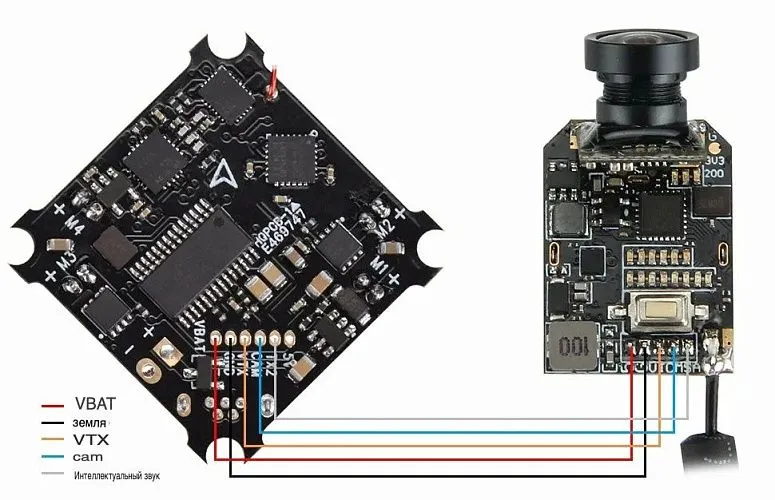

Подключение и совместимость
— Основное подключение: Модуль подключается к совместимому полётному контроллеру BETAFPV (например, F3 V2, F4) через штыревые разъёмы, идущие в комплекте.
— Smart Audio: Для активации функции дистанционного управления необходимо в настройках Betaflight активировать Smart Audio на том UART, к которому подключён соответствующий сигнальный провод от модуля.
— Питание: Модуль получает питание непосредственно от полётного контроллера через разъём.

Область применения
— Быстрая установка или замена видеосистемы на whoop-дронах с полётными контроллерами BETAFPV.
— DIY-сборки микро-дронов, где важна простота и скорость монтажа.
— Для пилотов, которые хотят иметь возможность включать PitMode и управлять настройками VTX с пульта.

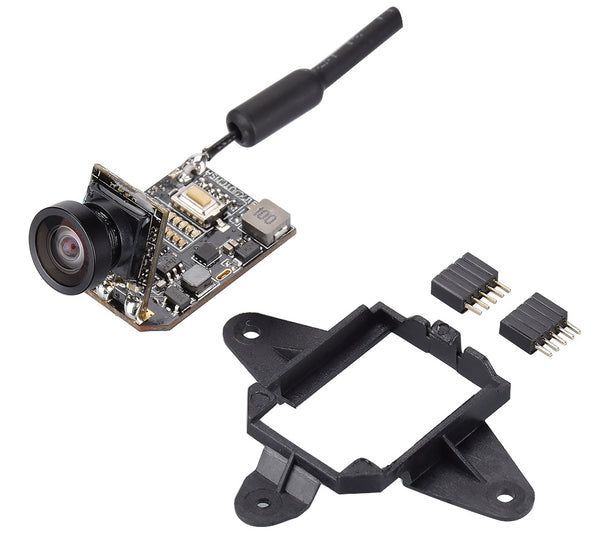

Комплектация
— Модуль Z02 AIO Camera 5.8G VTX (Pin-Connected Version) ×1
— Держатель (крепёжный кронштейн) ×1
— Штыревые коннекторы (для подключения к новейшим платам BETAFPV) ×2 шт.

Варианты исполнения (доступные опции)
Данная модель поставляется в единственной конфигурации — Pin-Connected Version (разъёмная) с фиксированными параметрами. Для других типов подключения (например, под пайку) может существовать иная версия товара. Совместимость с конкретной моделью полётного контроллера рекомендуется уточнять при запросе коммерческого предложения (КП).
