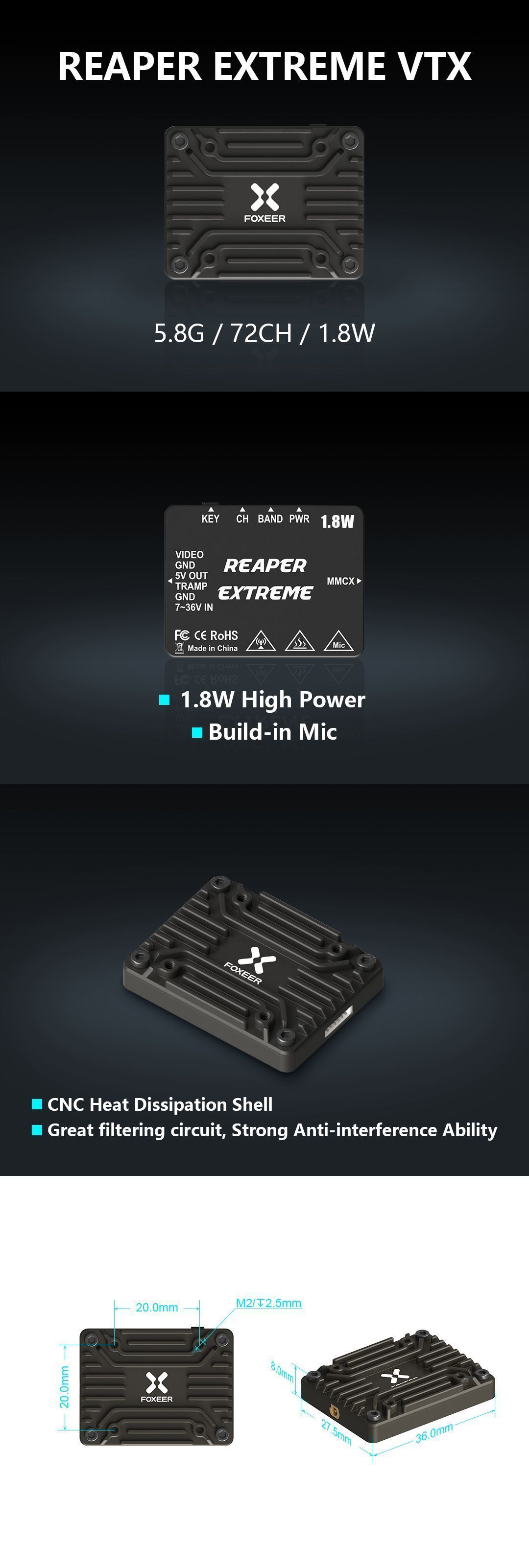

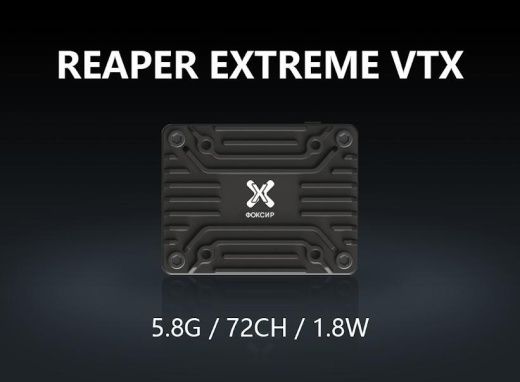

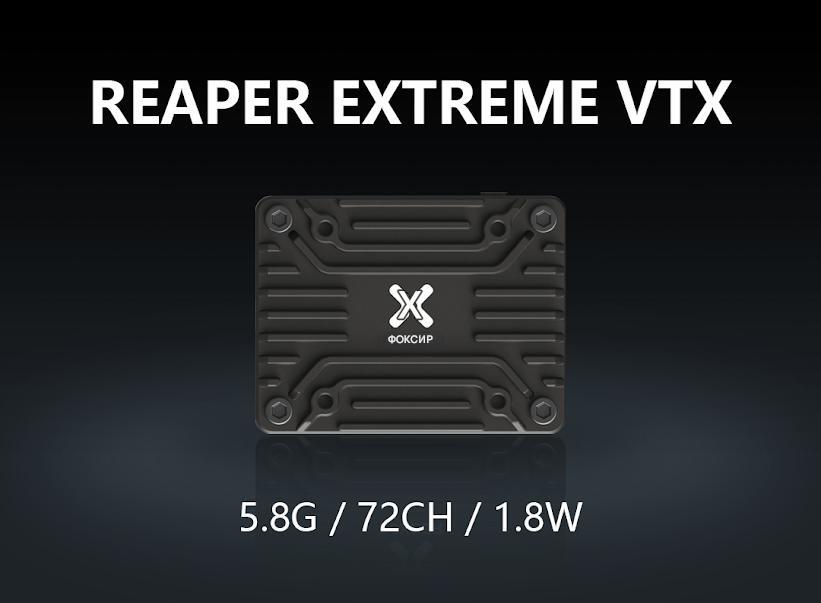

Видеопередатчик Foxeer Reaper Extreme 1.8W (5.8 ГГц)

Описание "Видеопередатчик Foxeer Reaper Extreme 1.8W (5.8 ГГц)"

Компактный аналоговый видеопередатчик для FPV, работающий в диапазоне 5.8 ГГц с поддержкой 72 каналов и максимальной выходной мощностью 1.8 Вт. Модель построена на базе протокола Tramp, оснащена MMCX-коннектором, встроенным микрофоном и эффективным CNC-радиатором пассивного охлаждения. Уникальная визуальная индикация (количество миганий красного светодиода) позволяет легко контролировать выбранный уровень мощности в полевых условиях.

Общие характеристики
— Тип: Аналоговый видеопередатчик (Video Transmitter, VTx)
— Модель: Foxeer Reaper Extreme 1.8W
— Диапазон частот: 5.8 ГГц
— Протокол управления: Tramp (SmartAudio)
— Количество каналов: 72
— Назначение: Передача аналогового видеосигнала с гоночных, freestyle и специальных БПЛА

Ключевые особенности
— Высокая мощность: Переключаемая мощность от 25 мВт до 1.8 Вт для различных условий полета.
— Визуальная индикация мощности: Красный светодиод мигает от 1 до 5 раз, указывая выбранный уровень мощности (25 мВт – 5 раз, 200 мВт – 4 раза, 500 мВт – 3 раза, 1 Вт – 2 раза, 1.8 Вт – 1 раз).
— Компактный и легкий: Вес 13 г и габариты 36x27.5x8 мм с эффективным пассивным охлаждением.
— 72 канала: Поддержка 9 частотных диапазонов, включая Raceband и нижние поддиапазоны.

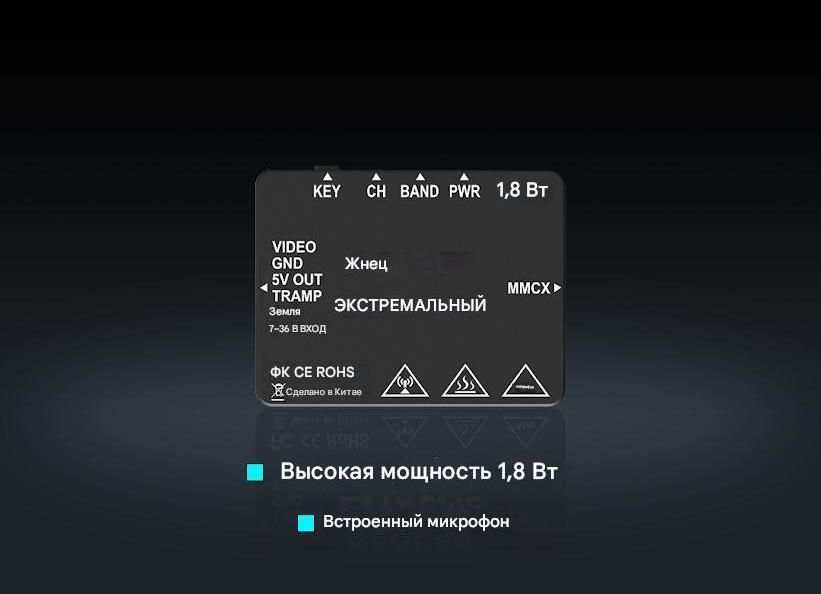

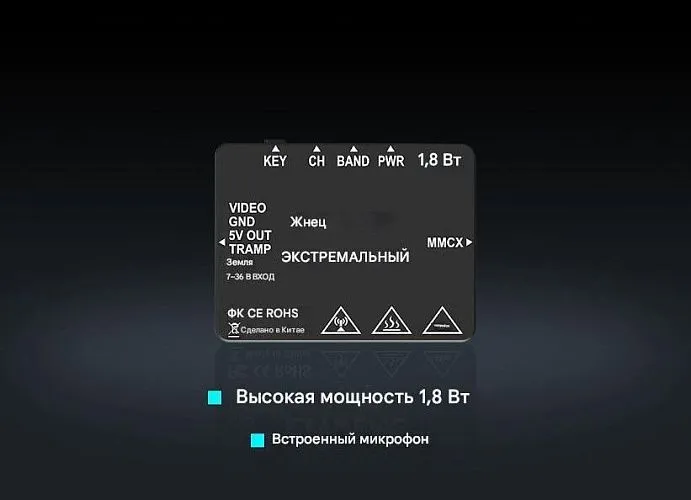

— MMCX-коннектор и микрофон: Надежное соединение с антенной и возможность передачи аудио.

Технические характеристики

Основные параметры
— Входное напряжение: 9 – 36 В
— Выходное напряжение (для камеры): 5 В
— Количество каналов: 72
— Переключаемая мощность: 25 мВт / 200 мВт / 500 мВт / 1 Вт / 1.8 Вт
— Индикация мощности (ручной режим): красный светодиод мигает 1/2/3/4/5 раз соответственно
— Режим PIT (пониженной мощности): Активация двойным нажатием кнопки
— Коннектор антенны: MMCX

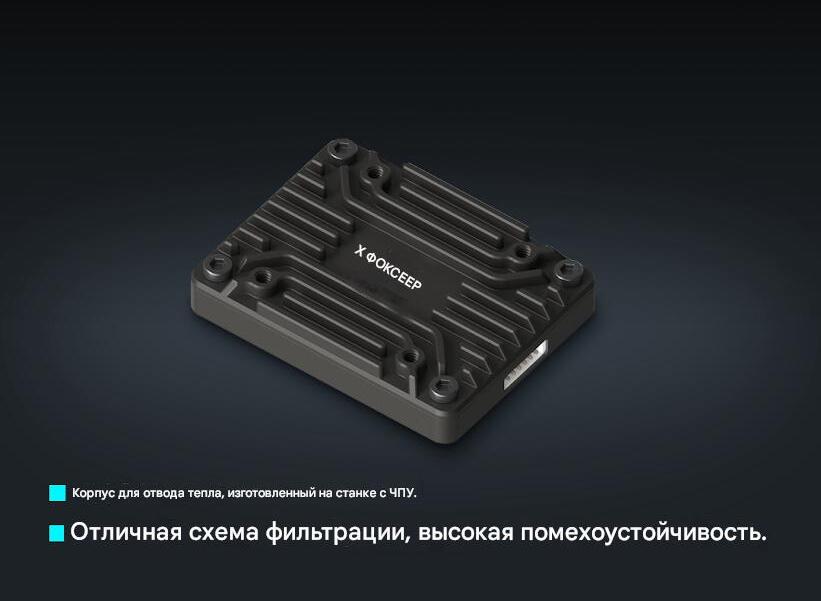

— Охлаждение: CNC-радиатор, улучшенная фильтрация схемы
— Дополнительно: Встроенный микрофон

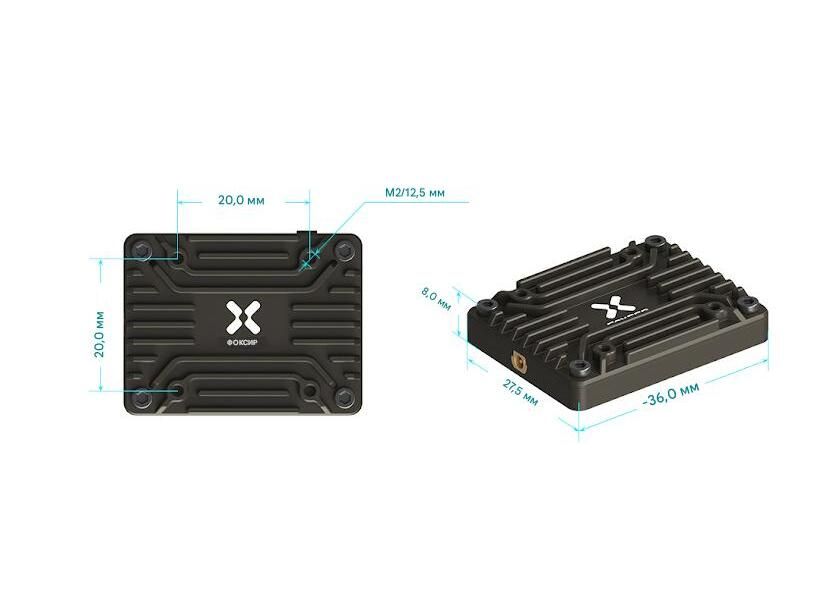

— Монтажные отверстия: 20x20 мм (M2, глубина 2.8 мм)
— Габариты: 36 x 27.5 x 8 мм
— Вес: 13 г
— Потребляемая мощность: 1.8 Вт
— Потребляемый ток (при 10 В): 850 мА

Управление и индикация

Управление через полетный контроллер (Tramp):
При подключенном кабеле управления кнопка на передатчике не активна. Все настройки осуществляются с полетного контроллера.

Ручное управление (без кабеля Tramp):
— Разблокировка всех частот и мощности: Длинное нажатие кнопки "KEY" до повторного загорания красного светодиода. Мигающий красный светодиод означает разблокировку.
— Режим PIT: Двойное нажатие кнопки "KEY" (красный светодиод гаснет — режим PIT включен).
— Выбор канала, диапазона и мощности: Осуществляется последовательными нажатиями согласно инструкции.

Частотные диапазоны (МГц)

— Band A (CH1-CH8): 5865, 5845, 5825, 5805, 5785, 5765, 5745, 5725
— Band B (CH1-CH8): 5733, 5752, 5771, 5790, 5809, 5828, 5847, 5866
— Band E (CH1-CH8): 5705, 5685, 5665, 5645, 5885, 5905, 5925, 5945
— Band F (CH1-CH8): 5740, 5760, 5780, 5800, 5820, 5840, 5860, 5880
— Band R (CH1-CH8): 5658, 5695, 5732, 5769, 5806, 5843, 5880, 5917
— Band H (CH1-CH8): 5653, 5693, 5733, 5773, 5813, 5853, 5893, 5933
— Band L (CH1-CH8): 5333, 5373, 5413, 5453, 5493, 5533, 5573, 5613
— Band U (CH1-CH8): 5325, 5348, 5366, 5384, 5402, 5420, 5438, 5456
— Band O (CH1-CH8): 5474, 5492, 5510, 5528, 5546, 5564, 5582, 5600

Примечание по настройке: Betaflight поддерживает не более 64 каналов. Для совместимости по умолчанию из таблицы частот удален Band O.

Область применения
— Гоночные FPV-дроны и дроны для фристайла классов 3-7 дюймов.
— Дальние полеты (Long Range) на средние дистанции, где требуется повышенная мощность.
— Разведывательные беспилотники двойного назначения, нуждающиеся в компактном и мощном видеоканале.
— БПЛА для силовых структур, где важна надежность и стабильность передачи видео в различных условиях.
— Целевые дроны-мишени для тактических учений.

Комплектация
— Видеопередатчик Foxeer Reaper Extreme 1.8W — 1 шт.
— Силиконовый кабель для подключения — 1 шт.
