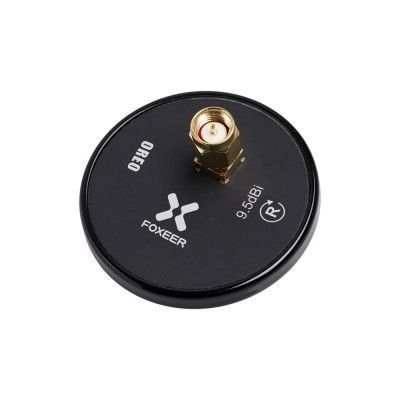

Антенна Foxeer Oreo 9.5dBi High Gain Patch DIY (RHCP)

Описание "Антенна Foxeer Oreo 9.5dBi High Gain Patch DIY (RHCP)"

Высоконаправленная патч-антенна Foxeer Oreo для приёма FPV-сигнала в диапазоне 5.8 ГГц с правой круговой поляризацией (RHCP). Модель формата DIY (набор для самостоятельной сборки) обеспечивает усиление 9.5 дБи при ширине луча 120°, что позволяет уверенно принимать сигнал на больших дистанциях. Отсутствие предустановленного разъёма и наличие в комплекте углового адаптера дают возможность пользователю самостоятельно припаять разъём любого типа (SMA, RPSMA, MMCX, UFL), обеспечивая идеальную совместимость без потерь на переходниках.

Общие характеристики
— Тип антенны: Патч (Patch), направленная, формат DIY (Do It Yourself)
— Модель: Серия Foxeer Oreo (доступны варианты исполнения)
— Назначение: Приём (RX) видеосигнала на FPV-очках, мониторах и наземных станциях
— Рабочий диапазон частот: 5.5–6.0 ГГц (полоса 500 МГц)
— Центральная частота: 5.8 ГГц
— Поляризация: Правая круговая (RHCP)
— Волновое сопротивление: 50 Ом
— Материал корпуса: PC+ABS

Ключевые особенности
— Максимальная гибкость подключения (DIY): Антенна поставляется без разъёма, но с 45-градусным адаптером. Пользователь может припаять любой разъём (SMA, RPSMA, MMCX и др.) под своё оборудование, что исключает необходимость использования переходников с дополнительными потерями сигнала.
— Высокое усиление и широкий луч: Коэффициент усиления 9.5 дБи в сочетании с шириной диаграммы направленности 120° обеспечивает уверенный приём на большом расстоянии и прощает неточности в наведении на дрон.
— Превосходные RF-характеристики: Крайне низкий КСВН (<1.19 на центральной частоте), эффективность излучения 98% и использование качественной высокочастотной печатной платы гарантируют минимальные потери.
— Персонализация дизайна: Уникальная возможность нанести собственный логотип или изображение на корпус антенны, отправив AI-файл производителю после оформления заказа.
— Лёгкая и прочная конструкция: Несмотря на направленную структуру, общий вес комплекта составляет всего 10.5 г, а корпус из PC+ABS защищает от повреждений.

Технические характеристики
— Коэффициент усиления (Gain): 9.5 дБи
— Коэффициент стоячей волны (SWR): < 1.19 на центральной частоте
— Эффективность излучения: 98%
— Осевое отношение (Axial Ratio): Близко к 1
— Ширина диаграммы направленности (-3 дБ): 70°
— Ширина диаграммы направленности: 120°
— Импеданс: 50 Ом
— Совместимые разъёмы (приобретаются отдельно): SMA, RPSMA, MMCX, UFL и др.

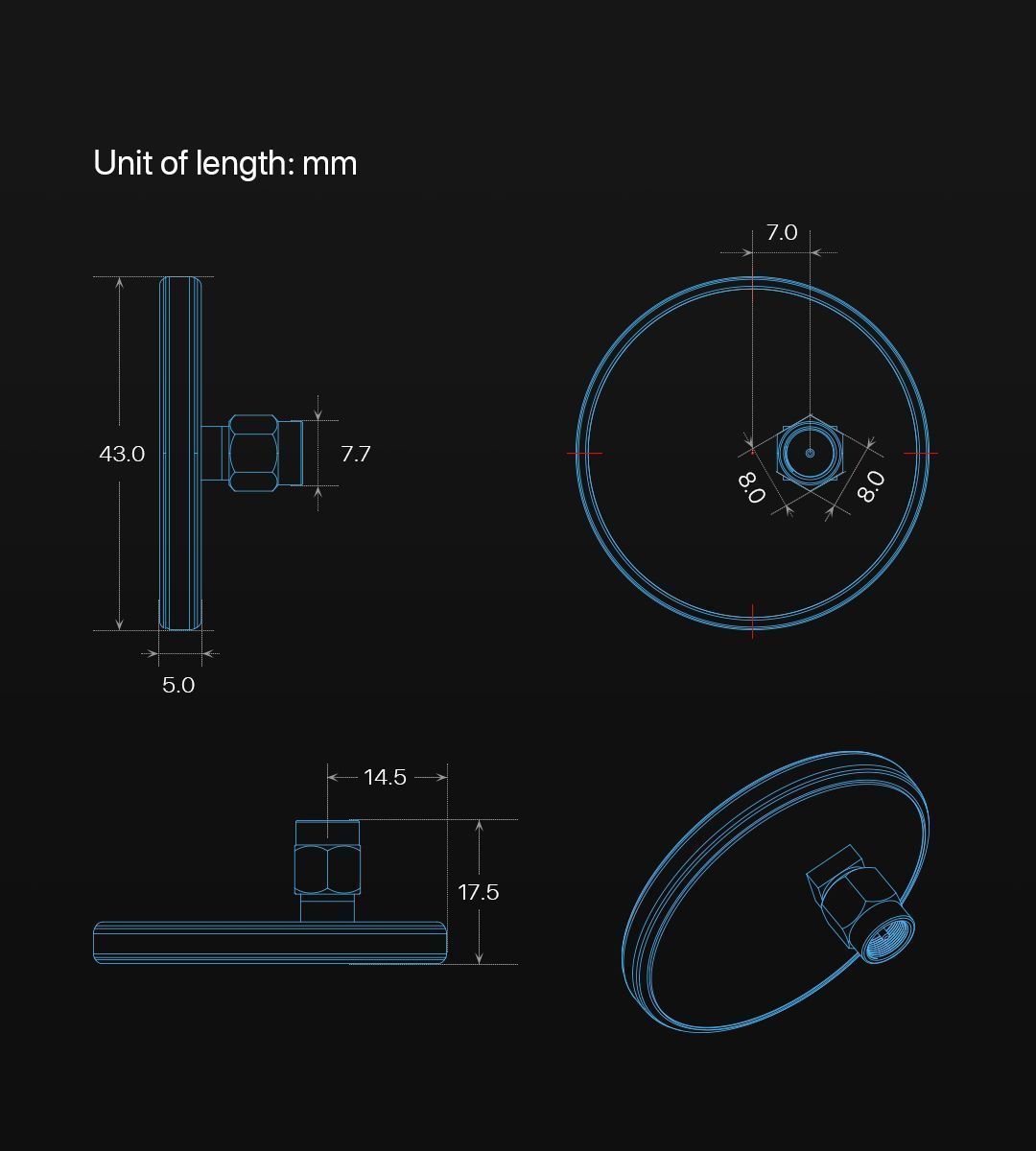

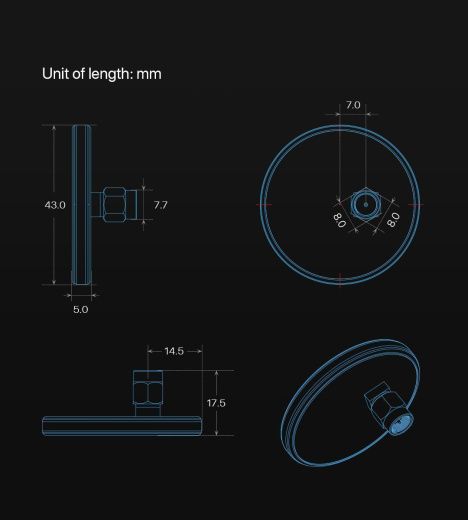

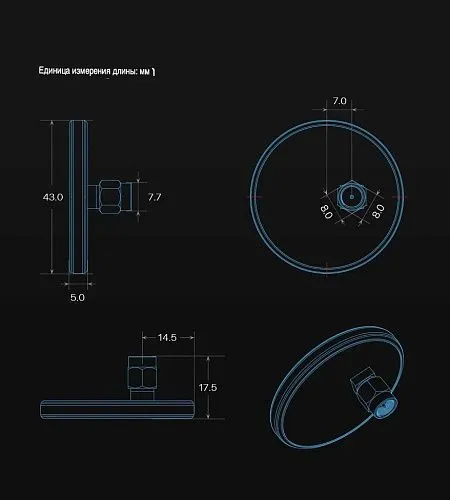

— Габаритные размеры: 43 x 18 мм (только антенна)
— Вес (полный комплект): 10.5 г

Область применения
— В качестве приёмной антенны для FPV-очков и наземных станций управления на дальних дистанциях.
— Для профессиональной FPV-съёмки и кинематографии, где требуется высокое качество видео-линка.
— Для полётов в условиях сильных помех, где важна направленность и высокое усиление.
— Специализированные наземные приёмные комплексы для БПЛА разведывательного и двойного назначения.

Комплектация (DIY-набор)
— Основа антенны Foxeer Oreo (RHCP) — 1 шт.
— Переходник с углом 45 градусов (45-degree adapter) — 1 шт.
— TPU-фиксатор (стяжка locking ring) — 1 шт.
— Внимание: Разъём (SMA, RPSMA и т.д.) в комплект не входит и приобретается отдельно. Антенна требует самостоятельной пайки разъёма к адаптеру.

Варианты исполнения и процесс заказа (доступные опции)
Данная антенна изготавливается на заказ. Чтобы получить коммерческое предложение (КП), уточнить наличие и сроки, нажмите кнопку «Запросить КП». В запросе необходимо указать требуемую конфигурацию:

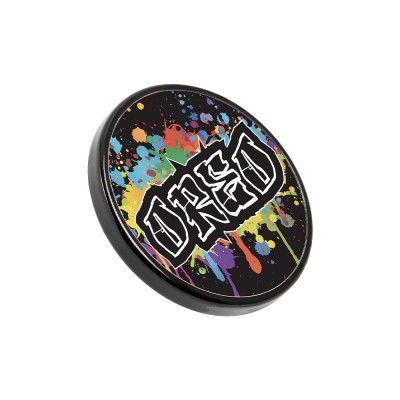

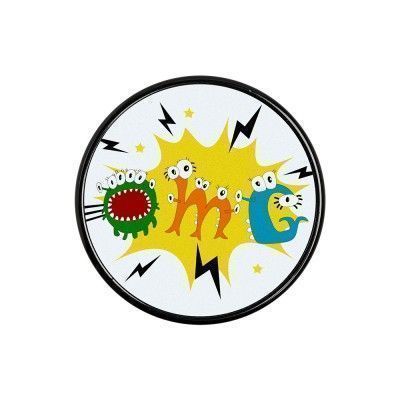

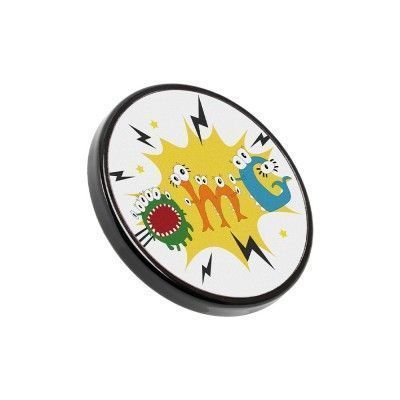

— Модель (исполнение корпуса): Oreo или OMG DIY.
— Тип разъёма (будет припаиваться самостоятельно): SMA, RPSMA и др.
После оформления заказа необходимо отправить файл в формате AI с вашим дизайном (логотипом) для нанесения на корпус на электронную почту, указав номер заказа. Срок изготовления и отправки готовой антенны составляет 5 дней с момента получения файла.
