Гибридная FPV-камера Foxeer MIX 2

Описание "Гибридная FPV-камера Foxeer MIX 2"

Гибридная FPV-камера второго поколения, объединяющая в себе высококачественную аналоговую камеру для передачи полетного видео с низкой задержкой и встроенный видеорегистратор, записывающий видео в формате Full HD (1080p) при 60 кадрах в секунду на microSD-карту. Модель является улучшенной версией предыдущей камеры Foxeer Mix: в ней повышена четкость FPV-сигнала, снижена задержка и устранены эффекты «замирания» изображения (No Freeze). Камера поддерживает широкий диапазон входного напряжения 5-24 В, что упрощает ее интеграцию в различные бортовые системы.

Общие характеристики
— Тип: Гибридная FPV-камера (аналоговый выход + HD-запись)
— Модель: Foxeer MIX 2
— Сенсор: 2 Мп CMOS
— Назначение: FPV-пилотирование с одновременной записью «черного ящика» в высоком разрешении на гоночных и freestyle дронах

Ключевые особенности
— Улучшенное FPV-изображение: По сравнению с первым поколением повышена четкость, снижена задержка и полностью устранены «замирания» (No Freeze) картинки.
— Два в одном: Одновременная передача аналогового FPV-видео (CVBS) и запись HD-видео (1080p/60fps) на microSD-карту.
— Широкий диапазон питания: Встроенный стабилизатор позволяет подключать камеру напрямую к силовой части дрона (5-24 В) без дополнительных BEC.
— Компактная раздельная конструкция: Выносной модуль объектива (19x19 мм) и основная плата (37x37 мм) с возможностью обрезки под стандартные крепления (30.5x30.5 мм и 20x20 мм).
— Богатая комплектация: Включает все необходимые крепления, стойки, кабели и внешнюю плату меню для удобной настройки.

Технические характеристики

Видеорежимы и параметры
— Разрешение и частота кадров записи:
— 1080p: 60 к/с, 30 к/с
— 720p: 60 к/с
— Формат записанного видео: MOV
— Выход для FPV: Аналоговый CVBS сигнал с низкой задержкой
— Соотношение сторон FPV: 16:9 / 4:3 (переключаемое)
— ТВ-система: PAL / NTSC (переключаемая)
— Угол обзора (FOV):
— 16:9 — 155°
— 4:3 — 130°
— Качество FPV-сигнала: Улучшенная четкость, отсутствие замираний (No Freeze)

Управление и функции
— Экранное меню (OSD) в FPV-сигнале:
— Напряжение питания
— Название камеры
— Время

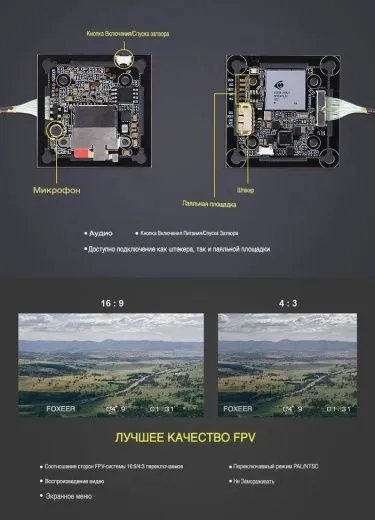

— Управление: Кнопка (питание/запуск записи) на основной плате, внешняя плата меню (Menu Board) для настройки
— Функции записи: Plug & Record (автостарт записи при подаче питания)
— Защита файлов: Последние 2 секунды видео могут быть потеряны при резком отключении питания

Питание и энергопотребление
— Входное напряжение: 5–24 В (постоянного тока)
— Потребляемый ток:
— 700 мА (±10%) при 5 В
— 300 мА (±10%) при 12 В

Накопитель и интерфейсы
— Карта памяти: microSD (до 32 ГБ, класс 10 и выше)
— Важно: Согласно отзывам пользователей, заявленная производителем поддержка карт до 64 ГБ может не соответствовать действительности. Рекомендуется использовать карты объемом не более 32 ГБ.
— Защита карты: Антиударная крышка-протектор (MicroSD Card Protection Cover)
— Аудио: Встроенный микрофон

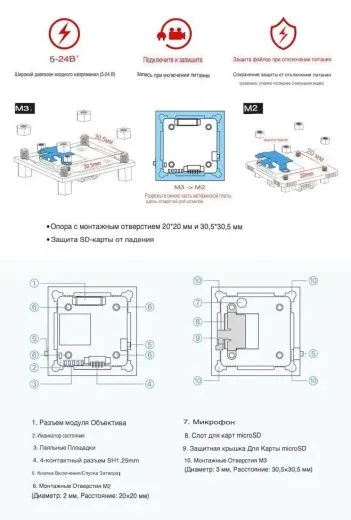

— Подключение: Разъем SH1.25 мм (4-пин) или контактные площадки для пайки

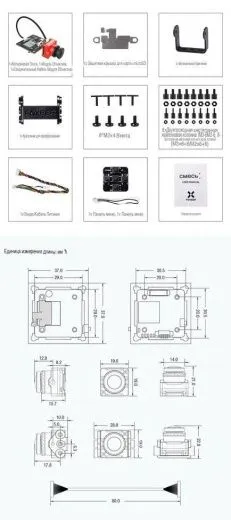

Физические параметры и монтаж
— Модуль объектива: 19 x 19 мм, высота 14 мм
— Основная плата: 37 x 37 мм, толщина 1.5 мм
— Посадочные отверстия основной платы: 30.5 x 30.5 мм (M3) и 20 x 20 мм (M2)
— Возможность обрезки: По перфорации для уменьшения габаритов платы до 29 x 29 мм (под отверстия 20x20 мм)
— Длина кабеля модуля объектива: 80 мм
— Рабочая температура: от -10°C до +50°C
— Рабочая влажность: 20% – 80% (макс. 90%)
— Температура хранения: от -20°C до +70°C

Область применения
— FPV-дроны классов freestyle и гоночные, где требуется качественная бортовая запись без утяжеления конструкции отдельной экшн-камерой.
— БПЛА самолетного типа (крылья) для длительных полетов с видеорегистрацией.
— Наземные роботизированные платформы и RC-модели для FPV-управления и записи поездок.
— Микро-БПЛА специального назначения для разведки и наблюдения с возможностью записи полетной информации.
— Испытательные стенды, где необходима синхронная передача видео и его запись.

Комплектация
— Основная плата (Mainboard) — 1 шт.
— Модуль объектива (Lens Module) — 1 шт.
— Соединительный кабель модуля объектива (80 мм) — 1 шт.
— Защитная крышка для карты microSD — 1 шт.
— Металлическое крепление (Metal Mount) — 1 шт.
— Переходное крепление (Converting Mount) — 1 шт.
— Винты M2x4 — 8 шт.
— Двусторонние шестигранные нейлоновые стойки (M3x6 / M2x6) — 8 шт.
— Односторонние шестигранные нейлоновые стойки (M3x6+6 / M2x6+6) — 8 шт.
— Видео/силовой кабель (Video/Power Cable) — 1 шт.
— Плата меню (Menu Board) — 1 шт.
— Руководство пользователя — 1 шт.

Варианты исполнения (доступные опции)
— Цвет корпуса: Черный, Флуоресцентно-зеленый, Фиолетовый, Красный
— Конкретный цвет можно выбрать при запросе коммерческого предложения (КП).
