Материнская плата для модулей Jetson Orin Nano и Orin NX
#PROP_TITLE#
—
#PROP_VALUE#

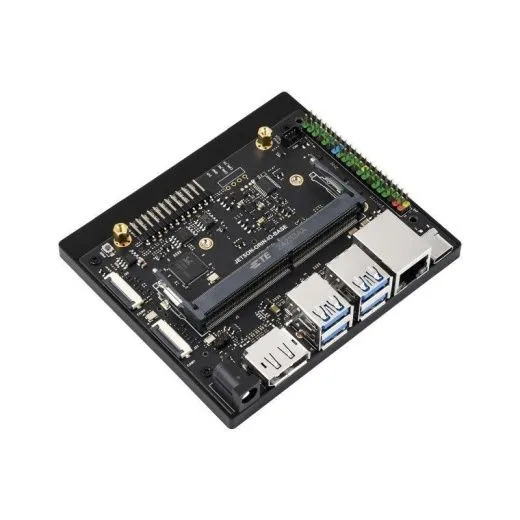

Orin Nano / NX Base Board — это универсальная материнская плата от Waveshare для разработчиков и интеграторов, которым требуется гибкая, компактная и полностью совместимая платформа для создания собственных AI-устройств на базе модулей NVIDIA Jetson Orin Nano и Orin NX. Она идеально подходит как для прототипирования, так и для интеграции в готовые встраиваемые и периферийные системы в проектах робототехники, компьютерного зрения, видеонаблюдения, промышленного IoT и AI-систем реального времени.
Плата по форм-фактору и расположению интерфейсов максимально приближена к официальному Developer Kit от NVIDIA, что упрощает переход от отладки прототипа к проектированию конечного устройства.
Важно: В комплект поставки входит только материнская плата. Модуль Jetson Orin (Nano/NX) и система охлаждения приобретаются отдельно.

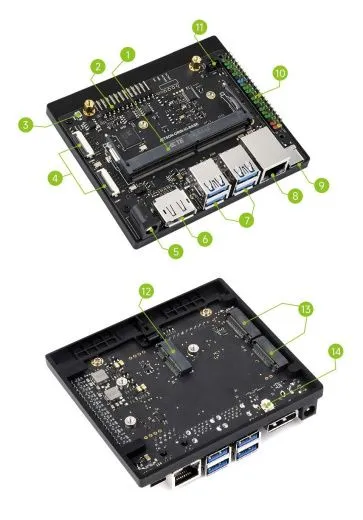

Ключевые особенности
— Полная совместимость с модулями Jetson Orin Nano и Jetson Orin NX

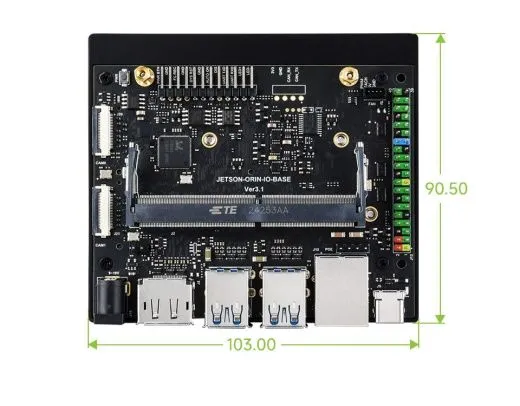

— Компактный форм-фактор для встраиваемых систем
— Полный набор интерфейсов для подключения периферии, камер и сетевых модулей
— Готовая платформа для AI-задач и компьютерного зрения
— Возможность расширения хранилища и добавления беспроводной связи
— Удобная цветовая маркировка контактов GPIO
— Подходит для самостоятельной сборки и интеграции в корпуса
Совместимость

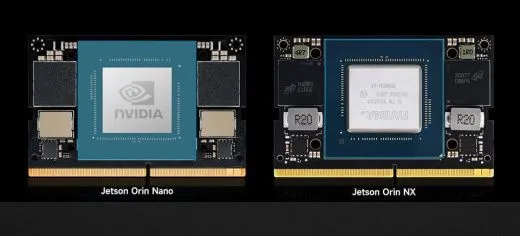

— NVIDIA Jetson Orin Nano
— NVIDIA Jetson Orin NX
Тип подключения: 260-контактный разъём SO-DIMM.
Работа с камерами и компьютерным зрением

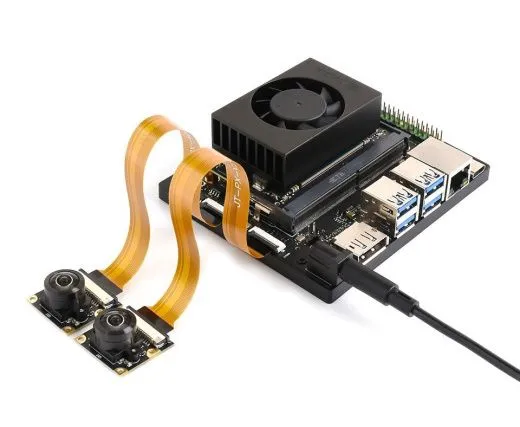

Плата поддерживает подключение камер через интерфейсы MIPI CSI-2, что делает её отличным выбором для задач:
— Компьютерного зрения и видеоаналитики
— Распознавания лиц и объектов
— Автономной навигации роботов
— Анализа видеопотоков
Примечание: Для подключения камер требуются соответствующие переходные FPC-кабели (приобретаются отдельно).

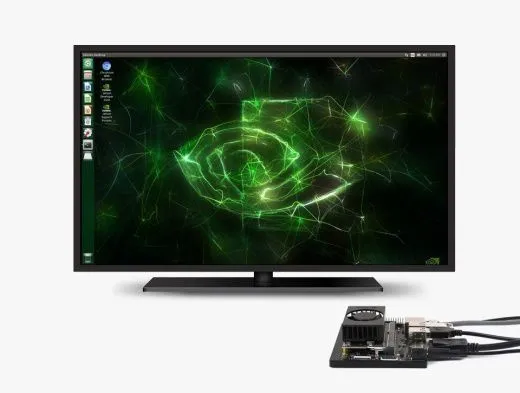

Видеовыход и мультимедиа
— Интерфейс: DisplayPort
— Поддерживаемое разрешение: до 4K
— Применение: системы визуализации, человеко-машинные интерфейсы (HMI), видеостены.

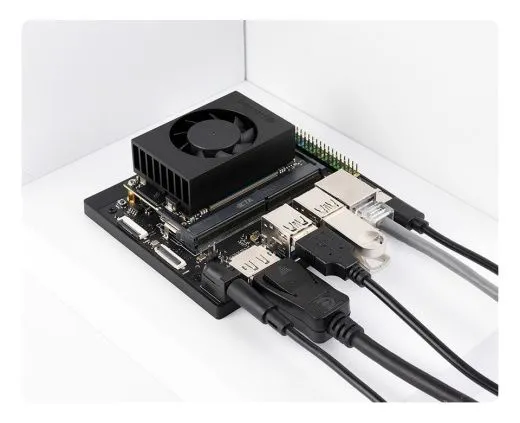

Интерфейсы USB для периферии
На плате расположено несколько USB-портов для подключения:
— USB-камер
— Внешних накопителей
— Клавиатур, мышей и другого оборудования
— Отладочных адаптеров
Порт USB Type-C также может использоваться для прошивки модуля и передачи данных.

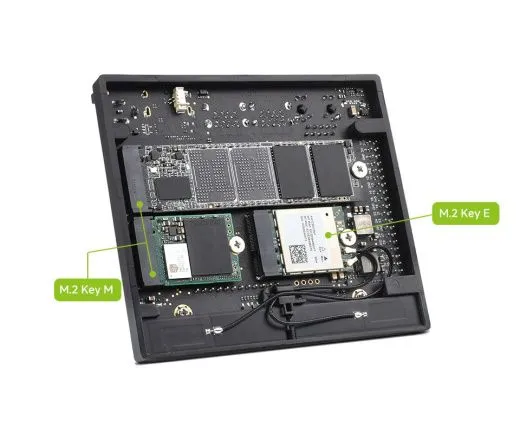

Расширение памяти и беспроводной связи
Для создания автономных систем на плате предусмотрены слоты расширения:
— M.2 Key M: для высокоскоростных NVMe SSD-накопителей
— M.2 Key E: для установки модулей Wi-Fi и Bluetooth
Это позволяет создавать полнофункциональные edge-AI системы без внешних адаптеров.
Важно: SSD-накопители и беспроводные модули в комплект поставки не входят.

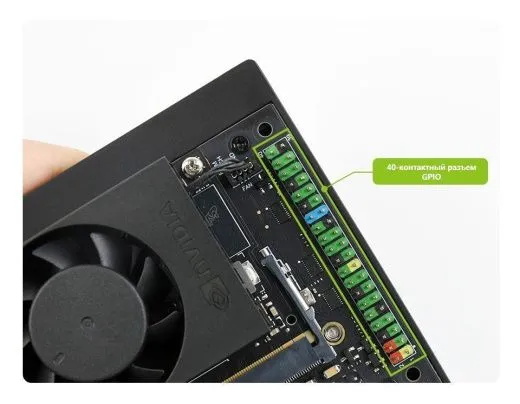

GPIO и работа с датчиками
— Разъём: 40-контактный GPIO-хедер
— Цветовая маркификация линий для простоты подключения поддерживает интерфейсы:
— I²C, SPI, I²S, UART
— Дискретные входы/выходы (GPIO)
— Назначение: быстрое прототипирование, подключение датчиков, исполнительных механизмов и внешних контроллеров.

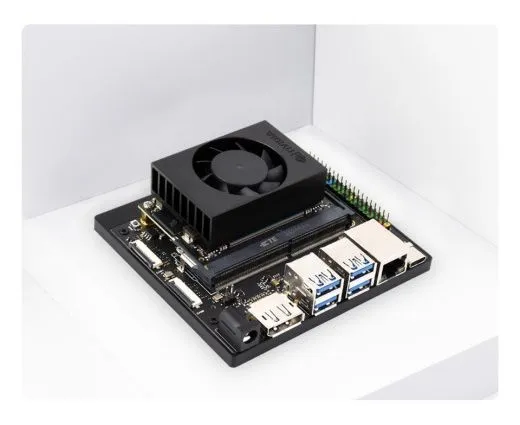

Питание и система охлаждения
— Входное напряжение: постоянный ток 9–19 В
— Управление охлаждением: разъём для подключения 4-контактного PWM-вентилятора
— Резервное питание: разъём для батарейки часов реального времени (RTC)
Данные решения обеспечивают стабильную круглосуточную работу системы.
Области применения
— Периферийные вычисления и Edge AI
— Робототехника и автономные мобильные системы
— Системы видеонаблюдения и интеллектуальной видеоаналитики
— Промышленный Интернет вещей (IoT)
— Встраиваемые устройства с искусственным интеллектом
— Создание кастомных платформ на базе Jetson Orin
Комплект поставки
— Материнская плата Orin Nano / NX Base Board — 1 шт.
— Вес изделия: 0.082 кг
