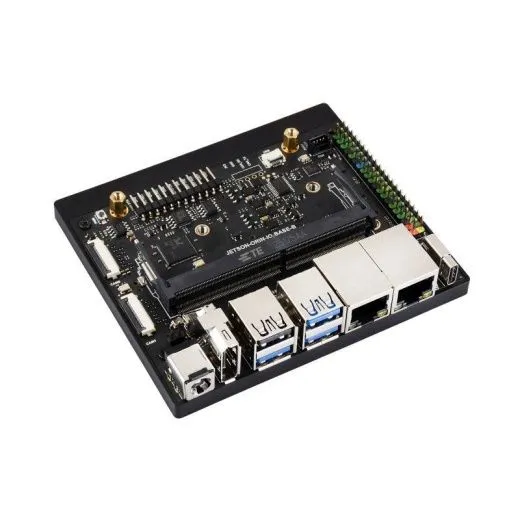

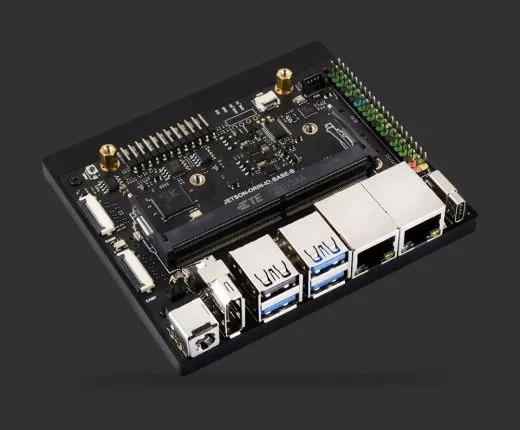

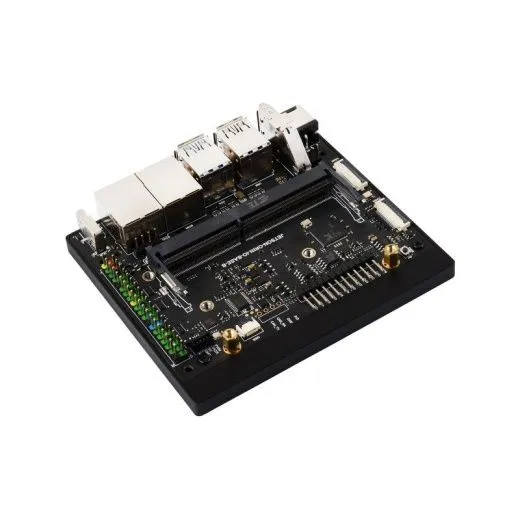

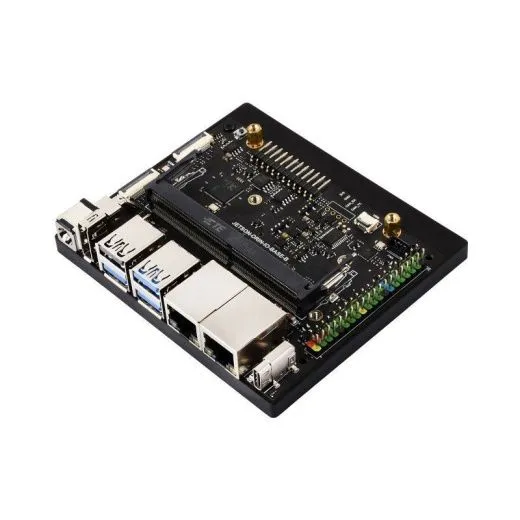

Материнская плата с двумя Ethernet-портами для модулей Jetson Orin Nano и Orin NX
Характеристики
Быстрые сроки поставки
Материнская плата с двумя Ethernet-портами для модулей Jetson Orin Nano и Orin NX
#PROP_TITLE#
—
#PROP_VALUE#
Эта материнская плата от Waveshare предназначена для разработки встроенных систем и периферийных устройств с искусственным интеллектом на базе модулей NVIDIA Jetson Orin Nano и Jetson Orin NX. Она расширяет коммуникационные и интерфейсные возможности модулей и подходит для создания компактных edge-систем, робототехнических платформ, систем видеоаналитики, промышленной автоматизации и IoT-решений.
Важно: В комплект поставки входит только материнская плата. Модули Jetson Orin Nano и Orin NX приобретаются отдельно.
Совместимость

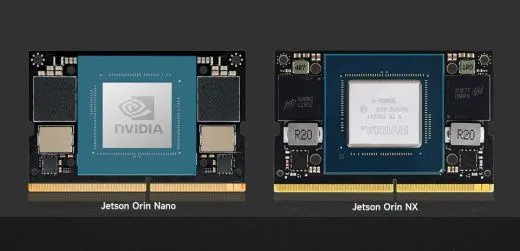

— Поддерживаемые модули: Jetson Orin Nano, Jetson Orin NX
— Форм-фактор модуля: SO-DIMM на 260 контактов
Ключевые возможности
— Два Ethernet-порта для высокоскоростного и отказоустойчивого сетевого подключения
— Поддержка камер CSI для задач компьютерного зрения
— До 7 портов USB для подключения периферийных устройств
— Интерфейсы M.2 для установки NVMe-накопителей и беспроводных модулей
— 40-контактный разъём GPIO для датчиков и исполнительных механизмов
— Поддержка видеовывода в разрешении до 4K через DisplayPort
— Компактный форм-фактор для встраиваемых и edge-устройств
Сетевые интерфейсы
— 1 x Ethernet 2.5G (RJ45)
— 1 x Gigabit Ethernet (1G, RJ45)
Идеально подходит для:
— Сетевых AI-шлюзов
— Распределённых edge-систем
— Робототехнических платформ
— Промышленных контроллеров и IoT-устройств
Поддержка камер CSI

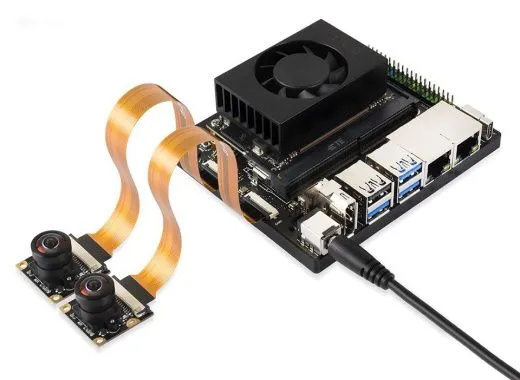

Плата позволяет подключить две камеры по интерфейсу CSI, что расширяет возможности систем компьютерного зрения.
Типовые сценарии использования:
— Распознавание лиц и объектов
— Детекция дорожных знаков и разметки
— Распознавание номерных знаков
Для подключения используются адаптерные FPC-кабели.
USB-интерфейсы
Всего доступно 7 портов USB:
— 4 x USB Type-A
— 1 x USB Type-C
— 2 x USB 2.0 (через FFC-разъёмы)
Особенности:
— Порты USB 3.2 Gen2 обеспечивают скорость до 10 Гбит/с
— Порт USB Type-C также используется для прошивки системы
— FFC-разъёмы позволяют подключать дополнительные USB-модули

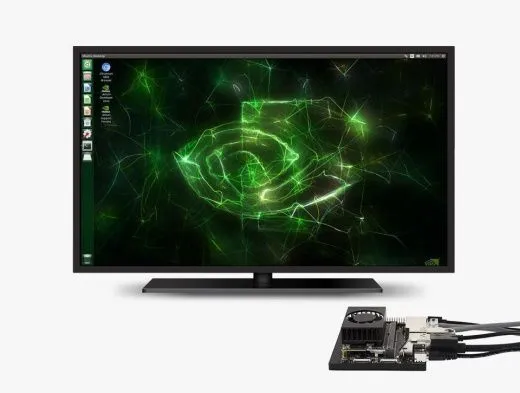

Видеовыход
— DisplayPort с поддержкой вывода изображения вплоть до 4K
— Применение: системы видеонаблюдения, интерфейсы мониторинга, визуализация данных в AI-приложениях
GPIO и работа с периферией
40-контактный разъём GPIO с цветовой маркировкой поддерживает интерфейсы:
— GPIO, I2C, SPI, I2S, UART
— Облегчает подключение: датчиков, контроллеров, исполнительных модулей и пользовательской периферии
Возможности расширения

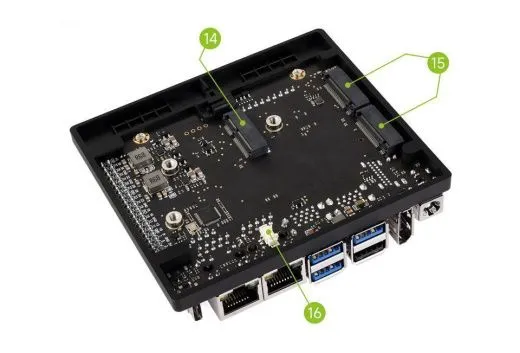

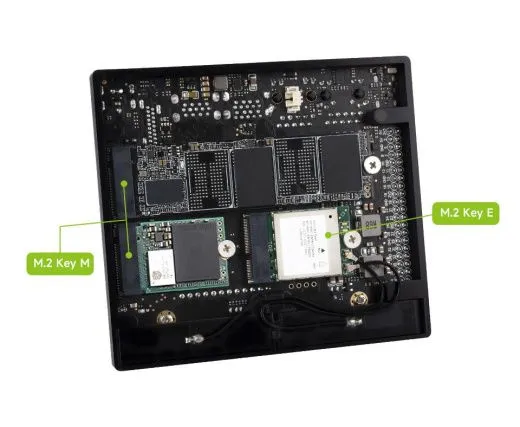

— Для хранения данных и связи: 2 x M.2 Key M (для NVMe SSD), 1 x M.2 Key E (для модулей Wi-Fi/Bluetooth)
— Примечание: SSD-накопители и беспроводные модули в комплект не входят
Питание и управление
— Разъём питания: постоянный ток 9–19 В (5.5 x 2.5 мм)
— Кнопка питания
— Разъём управления (power, reset, recovery, debug-UART, авто-включение)
— 4-контактный разъём PWM для вентилятора
— Разъём для батарейки резервного питания часов реального времени (RTC) (PH1.25, 2-pin)

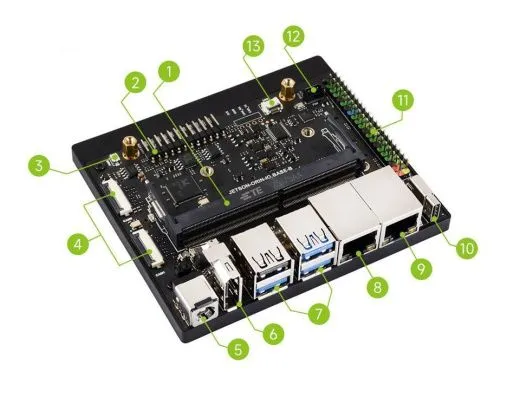

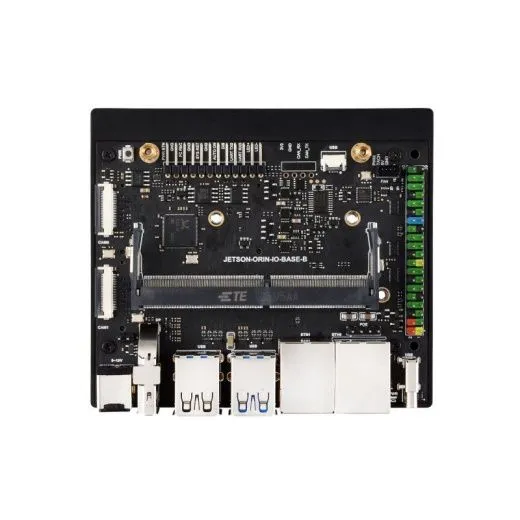

Основные разъёмы и элементы на плате
— Слот SO-DIMM для модулей Jetson Orin Nano / Orin NX
— 2 x CSI-интерфейса (22-pin)
— DisplayPort
— 2 x Ethernet (2.5G + 1G)
— Порты USB Type-A и Type-C
— 40-контактный GPIO
— Слоты M.2 Key M и Key E
— Разъёмы для питания и системы охлаждения
Области применения
— Встраиваемые системы с искусственным интеллектом
— Периферийные вычисления (Edge Computing)
— Робототехника и автономные устройства
— Видеонаблюдение и видеоаналитика
— Промышленная автоматизация
— IoT-платформы и сетевые AI-шлюзы
Комплект поставки
— Вес: 0,093 кг
— В комплекте:
— Материнская плата Jetson Orin Nano / Orin NX Dual Ethernet Base Board — 1 шт.
— Набор крепёжных винтов — 1 комплект
Важно: В комплект поставки входит только материнская плата. Модули Jetson Orin Nano и Orin NX приобретаются отдельно.
