IC FPGA 100 I/O 225CSGA
XA7S6-1CSGA225I — ПЛИС серии Spartan®-7 XA. Компактная микросхема для автомобильной электроники. Используется для интерфейсов, соединения логики и управления периферией. Надежность подтверждена квалификацией AEC-Q100.
Описание и назначение
Spartan®-7 XA XA7S6-1CSGA225I — программируемая логическая интегральная схема (ПЛИС, FPGA) в корпусе 225-LFBGA, CSPBGA (корпус поставщика 225-CSGA 13 x 13). Компонент рассчитан на применение в автомобильной и промышленной электронике, где важны компактность, температурная стойкость и соответствие отраслевым требованиям. Суффикс исполнения I, это значит микрокомпьютер компонент сохраняет стабильность параметров при перепадах температур, включая холодный пуск и нагрев в закрытом корпусе.
Функциональные ресурсы и интерфейсы
ПЛИС содержит 469 CLB и 6000 логических ячеек. Этого достаточно для согласования и маршрутизации сигналов, простых контроллеров, аппаратных ускорителей и обработки дискретных событий.
Встроенная память: 184 320 бит. При таком объеме можно делать буферы, таблицы и небольшие FIFO. Количество внешних компонентов меньше.
Число линий I/O: 100. Этого достаточно для подключения датчиков, шин и дискретных сигналов. Дополнительные мультиплексоры не нужны, плата не усложняется.
Электропитание и условия эксплуатации
С питанием 0,95–1,05 В компонент вписывается в низковольтные схемы. Энергопотребление снижается.
Диапазон по кристаллу: от − 40 до + 100 °C. Микросхема работает и в мороз, и в жару — подходит для жестких условий.
Компонент имеет автомобильный класс (Automotive Grade) и сертификат AEC-Q100. Для проекта это означает, что отдельно подтверждать надежность не нужно. Можно сразу закладывать компонент в серию.
Корпус, монтаж и соответствие требованиям

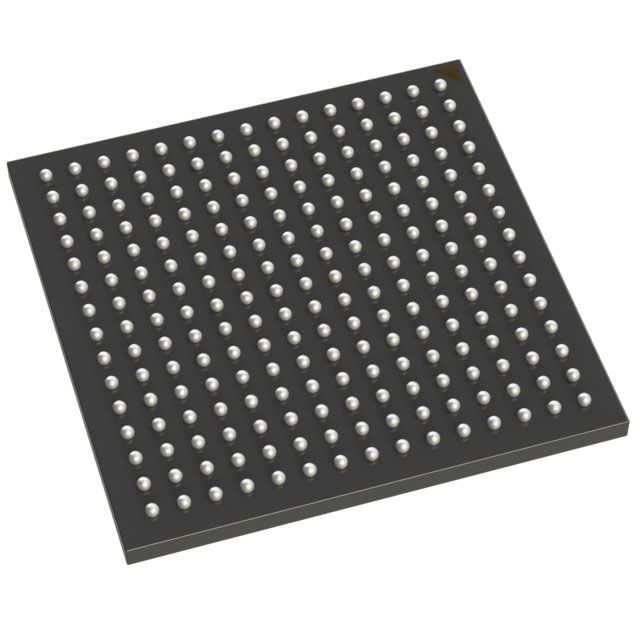

- Корпусный суффикс CSGA225I. Корпус: 225-CSGA (13×13 мм) / 225-LFBGA, CSPBGA. Тип монтажа: поверхностный (SMD). Платы с таким корпусом выходят плотными и компактными.
- Класс влагочувствительности: MSL 3. После вскрытия упаковки компонент должен быть припаян в течение 168 часов при ≤30°C и ≤60% RH. Если лимит превышен — требуется сушка. Это снижает риск брака.
- Компонент соответствует RoHS3 и REACH Unaffected (опасных веществ нет — ни запрещенных, ни ограниченных).
- Поставка в лотке (Tray).
- Коды для таможни и экспорта: ECCN EAR99, HTSUS 8542.31.0060.
Как заказать
Чтобы оформить заказ, сообщите менеджеру точный артикул, нужное количество и планируемую дату отгрузки. Зарезервируем позиции и согласуем поставку с учётом вашего производственного графика.
