- Серия: Spartan®-3
- Статус компонента: Не производится
- Кол-во логических блоков (LABs/CLBs): 1920
- Количество логических ячеек: 17280
- Объем ОЗУ, бит: 442368
- Количество входов/выходов (I/O): 221
Цена по запросу
Минимальный заказ 500 шт.
Работаем только с юрлицами

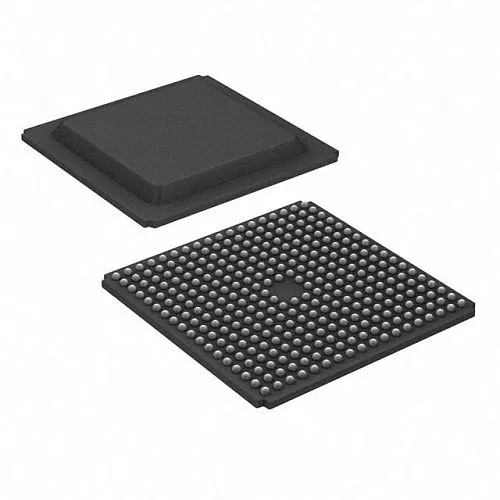

Описание "XC3S1000-5FG320C"
Микросхема XC3S1000-5FG320C из семейства Spartan®-3 имеет высокую плотность логики и большое количество линий ввода-вывода. Она подходит для встраиваемых устройств, поддержки уже выпущенных изделий и ускорения цифровой логики без внешних расширителей.
Вычислительные ресурсы и память
Микросхема Spartan®-3 XC3S1000-5FG320C имеет ресурс: 1 920 CLB и 17 280 логических ячеек. Этого достаточно для управляющих автоматов, интерфейсных блоков, параллельной обработки данных и пользовательских периферийных модулей.
Объем встроенной памяти — 442 368 бит. Ее можно использовать для буферизации потоков, хранения таблиц, реализации FIFO и разделения скоростей между участками системы.
Логическая емкость — 1 000 000 вентилей.
Интерфейсы и питание
Количество линий ввода-вывода — 221. При такой плотности выводов все необходимые шины, дискретные сигналы и параллельные интерфейсы подключаются напрямую. Дополнительные мультиплексоры или расширители не требуются.
Диапазон питания ядра — от 1,14 до 1,26 В. Данный параметр учитывается при выборе стабилизаторов и согласовании уровней.
Рабочая температура кристалла — от 0 до 85 °C.
Корпус, монтаж и поставка
Корпус — 320-FBGA (19 x 19 мм), монтаж поверхностный (SMD). При трассировке и пайке учитывайте требования к BGA-корпусу.
Уровень чувствительности к влаге — MSL 3. Это значит, что после вскрытия упаковки компонент должен быть смонтирован в течение 168 часов при температуре до 30 °C и влажности до 60 %. При превышении этого срока требуется просушка перед пайкой.
Поставка — в лотке (Tray).
Статус компонента — снят с производства, поэтому заранее уточняйте наличие партии XC3S1000-5FG320C. При необходимости подбирается замена.
RoHS — не соответствует. REACH — Unaffected. ECCN — 3A991D, HTSUS — 8542.31.0060.
Основные характеристики "XC3S1000-5FG320C"
Серия
Spartan®-3
Статус компонента
Не производится
Кол-во логических блоков (LABs/CLBs)
1920
Количество логических ячеек
17280
Объем ОЗУ, бит
442368
Количество входов/выходов (I/O)
221
Количество вентилей
1000000
Напряжение питания
1.14V ~ 1.26V
Тип монтажа
Поверхностный (SMD)
Рабочая температура
0°C ~ 85°C (по кристаллу)
Корпус / тип корпуса
320-BGA
Корпус поставщика
320-FBGA (19x19)
Базовый артикул
XC3S1000
RoHS-статус
Не соответствует требованиям RoHS
Уровень чувствительности к влаге (MSL)
3 — 168 часов (≤30°C, ≤60% RH)
REACH-статус
REACH Unaffected (не содержит опасных веществ, регулируемых в ЕС)
ECCN-код
3A991D
Код HTSUS
8542.31.0060
Упаковка
Лоток (Tray)
