IC FPGA 304 I/O 400FBGA
Предлагаем ПЛИС XC3S1200E-5FGG400C. Микросхема компактная, с достаточным объемом логических ячеек и линий ввода-вывода для размещения пользовательской цифровой логики и интерфейсов в одном корпусе.
Описание и назначение

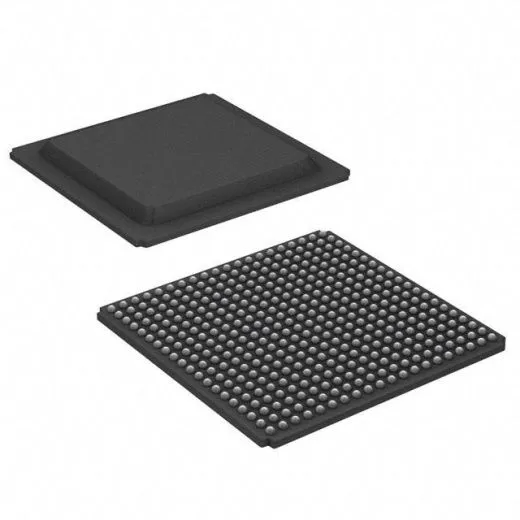

AMD XC3S1200E-5FGG400C — ПЛИС семейства Spartan®-3E. Корпус — 400-FBGA (21 x 21), суффикс FGG400C, исполнение C. Микросхема подходит для управляющей логики, обработки сигналов и связующей логики протоколов во встраиваемых устройствах. Компактная, функциональность меняется через прошивку без переделки платы.
Функциональные возможности и ресурсы логики
В ПЛИС — 2 168 CLB и 19 512 логических ячеек. Этого достаточно для конечных автоматов, тайминговой логики, параллельных интерфейсов, протокольных мостов и вспомогательных ускорителей в одном кристалле.
Объем встроенной памяти — 516 096 бит. Буферы, таблицы, FIFO и временные данные могут храниться внутри микросхемы, поэтому внешнее ОЗУ не требуется, что снижает стоимость и упрощает трассировку.
Количество линий ввода-вывода — 304. Хватает для параллельных шин и нескольких периферийных интерфейсов.
Интеграция на плате и условия эксплуатации
Корпус — 400-FBGA (21 x 21), монтаж поверхностный (SMD). Для серийной сборки требуется корректное посадочное место и соблюдение технологии пайки BGA.
Питание ядра — 1,14–1,26 В: микросхема работает в низковольтных системах.
Рабочая температура кристалла — 0–85 °C: диапазон рассчитан на стандартные условия эксплуатации.
Поставка, комплаенс и жизненный цикл
Компонент не производится, поэтому его целесообразно покупать только для поддержки существующих устройств.
Упаковка — лоток (Tray).
Уровень чувствительности к влаге MSL 3 (168 часов). Оначает, что после вскрытия упаковки важно контролировать условия хранения: ≤ 30 °C, ≤ 60 % RH либо выполнять регламентированную просушку перед монтажом.
RoHS-статус — соответствует RoHS3, REACH-статус — REACH Unaffected.
Коды для логистики и экспортного контроля: ECCN 3A991D, HTSUS 8542.31.0060.
Свяжитесь с менеджером, чтобы уточнить наличие XC3S1200E-5FGG400C и сроки поставки. Если товар отсутствует на складах, подберем совместимую альтернативу.
