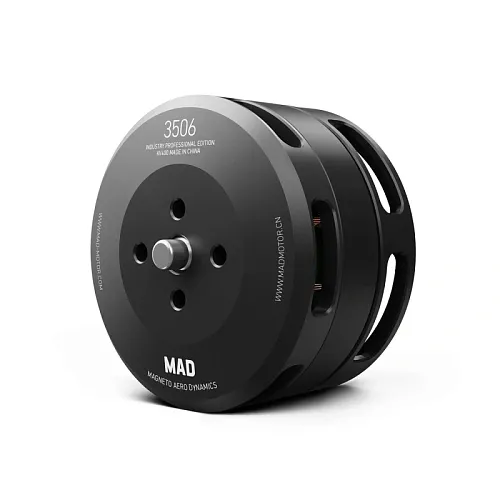

Мотор 3506 IPE 400KV/460KV/650KV для дронов

Описание "Мотор 3506 IPE 400KV/460KV/650KV для дронов"

Серия MAD 3506 IPE — промышленные моторы для дронов малого и среднего класса (Industry Professional Edition)

Назначение

Моторы MAD 35 Series (IPE) — это классическая серия двигателей для дронов промышленного назначения, отличающаяся высокой эффективностью, устойчивостью и лёгкой конструкцией.
За 10 лет развития инженеры MAD Components оптимизировали дизайн, добившись минимального веса при сохранении надёжности и мощности.

Модель MAD 3506 IPE (Industry Professional Edition) предназначена для профессиональных дронов с нагрузкой 320–720 г на ротор. Она обеспечивает стабильную работу, плавное вращение и высокую энергоэффективность в продолжительных полётах.

Основные характеристики

— Нагрузка на один ротор: 320–720 г
— Совместимые пропеллеры: 11–14", карбоновые повышенной жёсткости
— Максимальная тяга: 1600 г (1.6 кг)
— Масса мотора: 87.3 г
— Рабочее напряжение: 4–6 S LiPo
— КПД: до 83 % (650KV)
— Класс защиты: IP35 (влагопылезащита)
— Центробежное охлаждение: да
— Балансировка ротора: ≤5 мг
— Балансировка мотора: ≤10 мг
— Испытание на пробой: 500 В
— Температурная стойкость обмоток и магнитов: до 150 °C

Конструкция

— Количество пар полюсов: 7
— Размер: Ø42.5 × 28.5 мм
— Диаметр вала: 4 мм
— Отверстия под пропеллер: Ø12 M3×2, Ø15 M3×2
— Отверстия под крепление мотора: Ø19 M3×2, Ø25 M3×2
— Подшипники: 694ZZ ×2 (EZO)
— Кабель: 150 мм, силикон, 18 AWG (чёрный)

Применение

Промышленные платформы UAV
— Для длительных миссий и стабильных полётов
— Высокая эффективность при умеренной нагрузке

Кинематографические дроны
— Поддержка камер до 1.5 кг
— Минимальные вибрации и плавная тяга

Инспекционные и исследовательские аппараты
— Подходит для аэросъёмки и мониторинга
— Высокая стабильность на высоте и при ветре

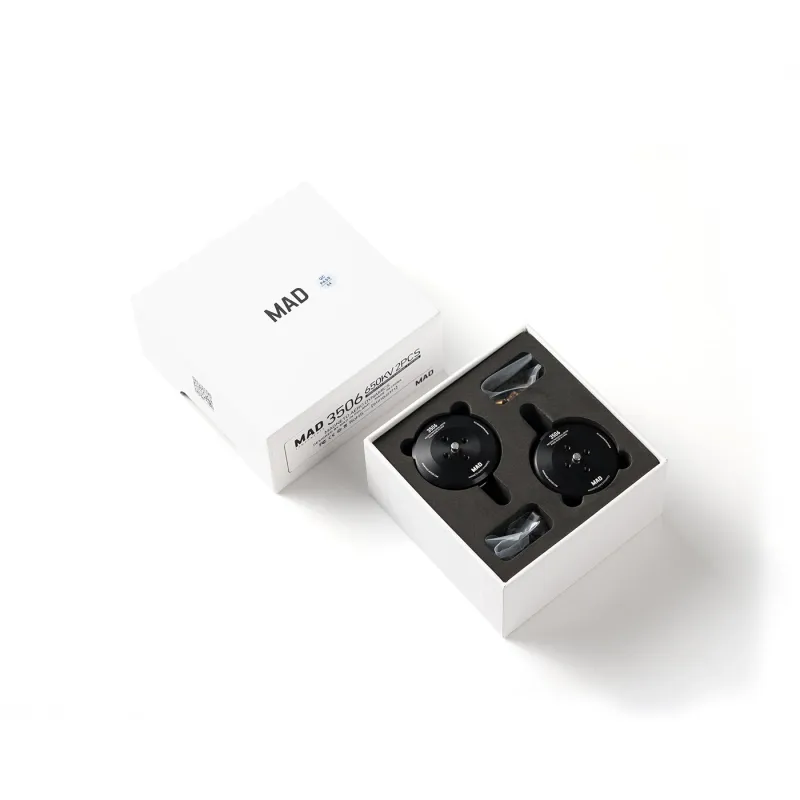

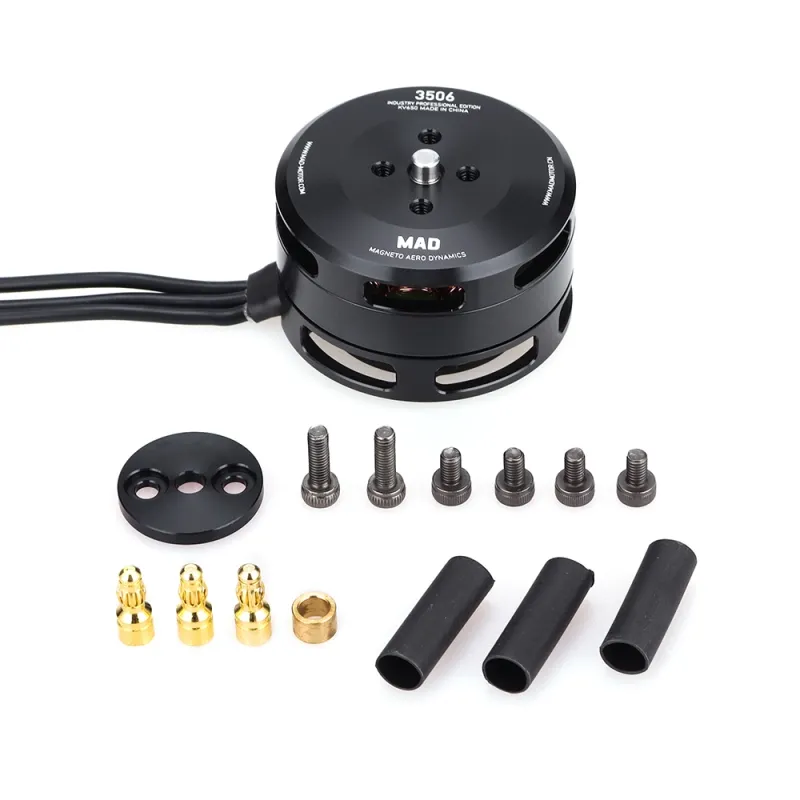

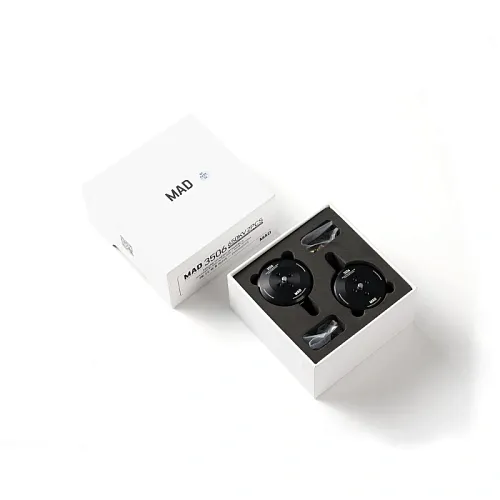

Комплект поставки

— Мотор ×2
— Пластина для пропеллера ×2
— Разъёмы пуля 3.5 мм ×6
— Термоусадочная трубка ×2
— Переходное кольцо адаптера Ø4–6 мм ×2
— Винты для мотора M3×6 ×8
— Винты для пропеллера M3×10 ×4
— Наклейка ×2

Преимущества MAD 3506 IPE

— Промышленное качество сборки и влагозащита IP35
— Центробежное охлаждение с оптимизацией воздушного потока
— Промышленные подшипники EZO и лаковая защита обмоток
— Высокая точность балансировки (≤5 мг)
— Стабильная работа при высоких температурах до 150 °C
— Эффективность и надёжность в длительных миссиях
