Контроллер скорости ESC Returner 3–6S 32Bit AM32 65A (4IN1) V2

BrotherHobby 3–6S 32Bit 65A (4-in-1) ESC V2 — улучшенная версия мощного регулятора скорости для FPV-дронов


Электронный регулятор скорости BrotherHobby 3–6S 32Bit 65A (4-in-1) ESC V2 — обновлённая версия популярной модели V1, спроектированная для высокопроизводительных FPV-дронов.

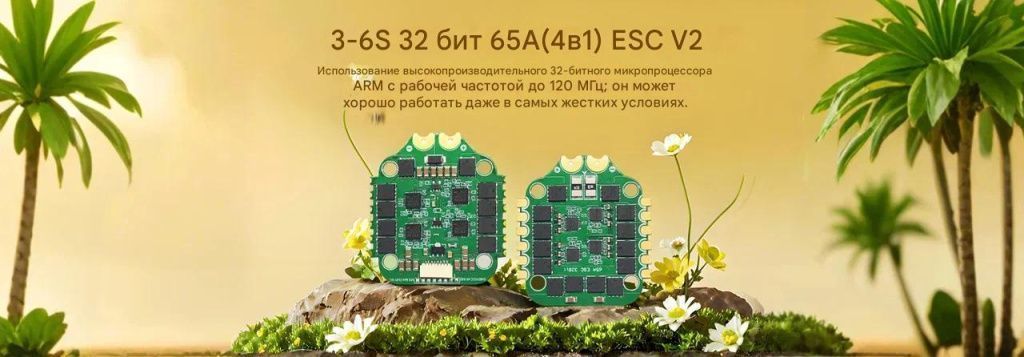

Новый 32-битный ARM-процессор и драйвер 6288 обеспечивают стабильную работу на частоте до 120 МГц, а улучшенная 6-слойная плата и система защиты гарантируют надёжность даже в экстремальных условиях.

Ключевые особенности

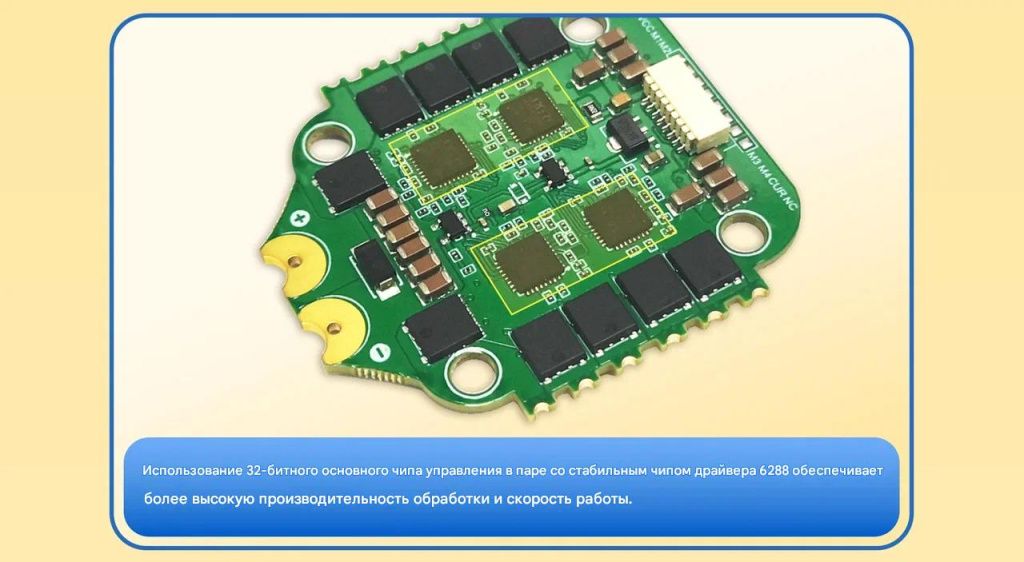

— Высокопроизводительный 32-битный микроконтроллер ARM с частотой до 120 МГц.
— Стабильный 6288 драйверный чип, обеспечивающий быстрый отклик и плавную регулировку оборотов.

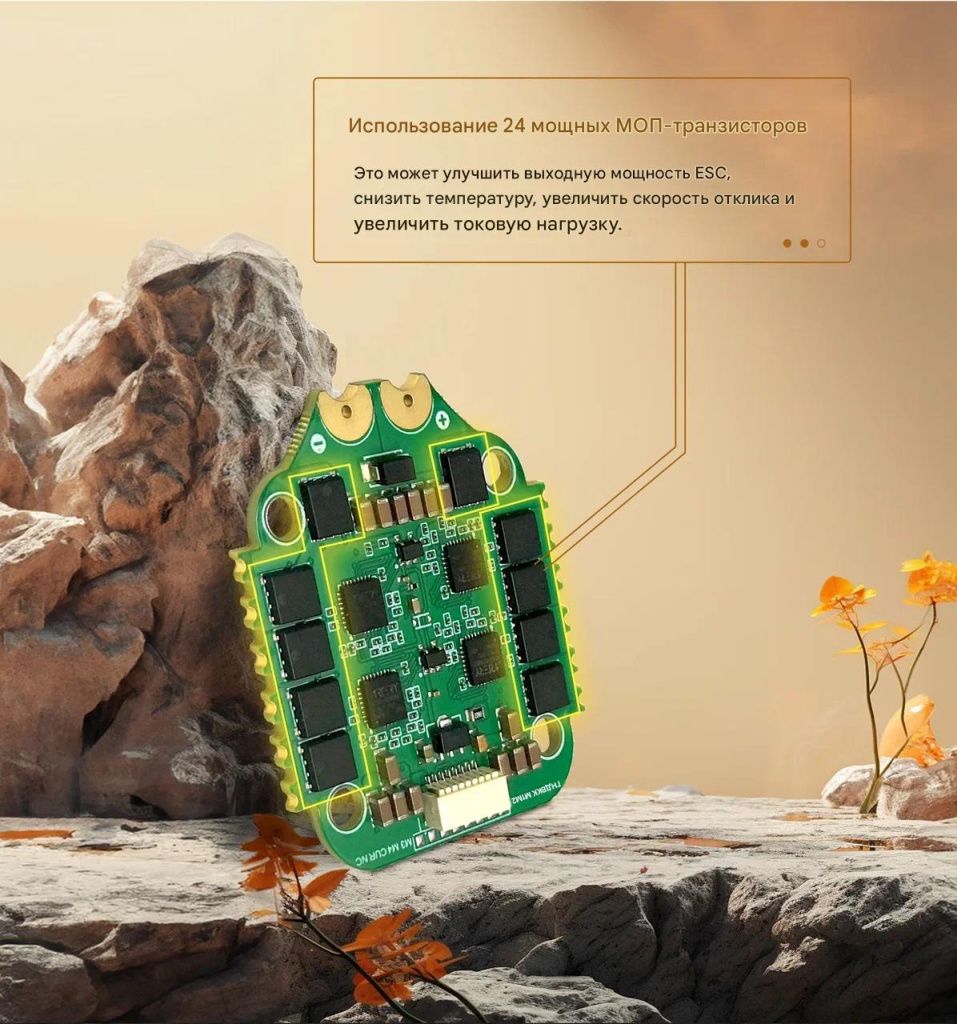

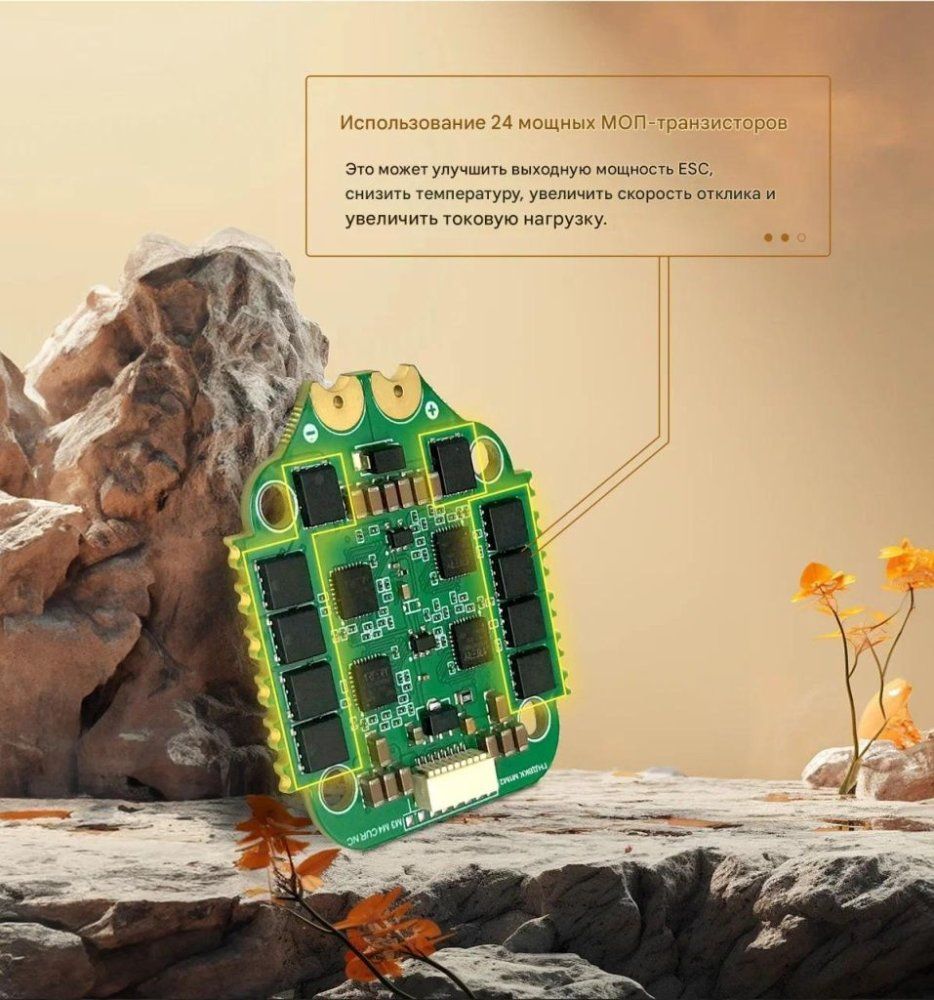

— Использование 24 мощных MOSFET-транзисторов — повышенная токовая отдача и меньшее тепловыделение.

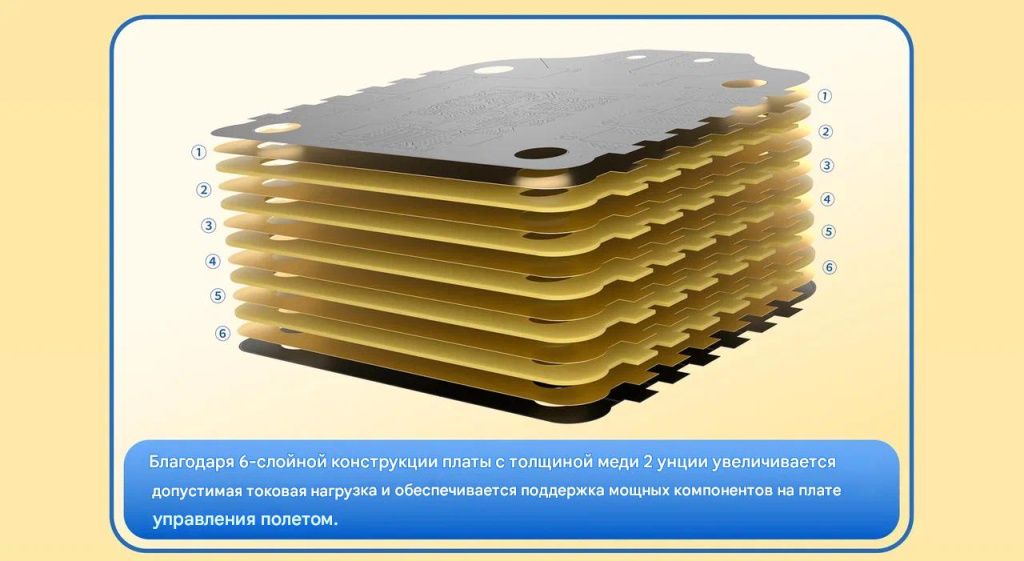

— 6-слойная плата с утолщённой медью (2 oz) — увеличенный токопровод и устойчивость при больших нагрузках.

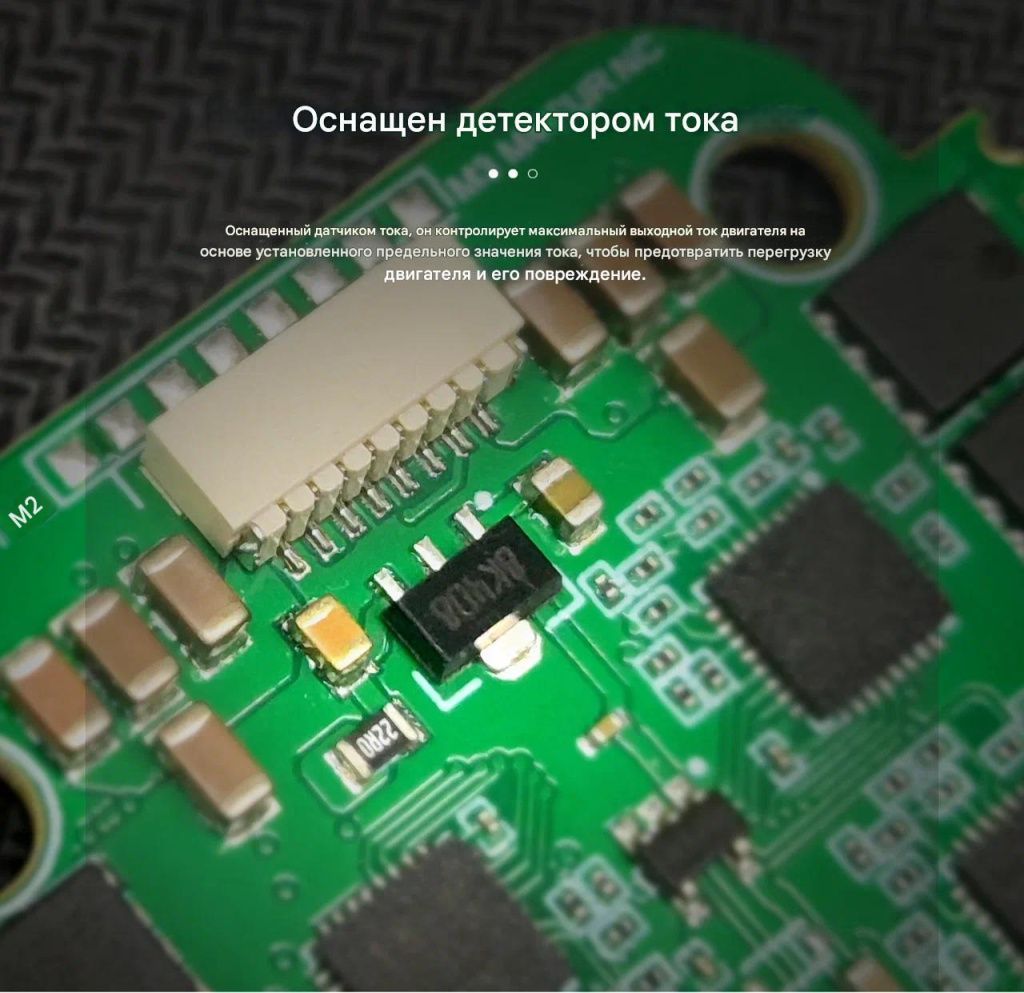

— Встроенный датчик тока (Current Detector) — защита от перегрузок и контроль энергопотребления.

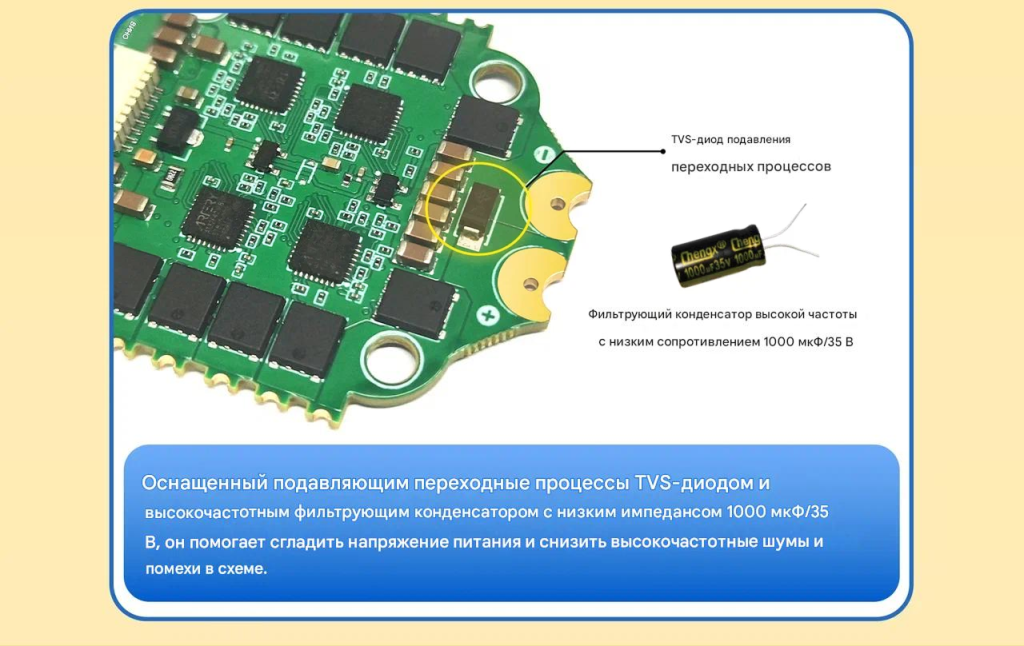

— TVS-диод и внешний конденсатор 1000 μF / 35 V для защиты от перенапряжений и фильтрации помех.

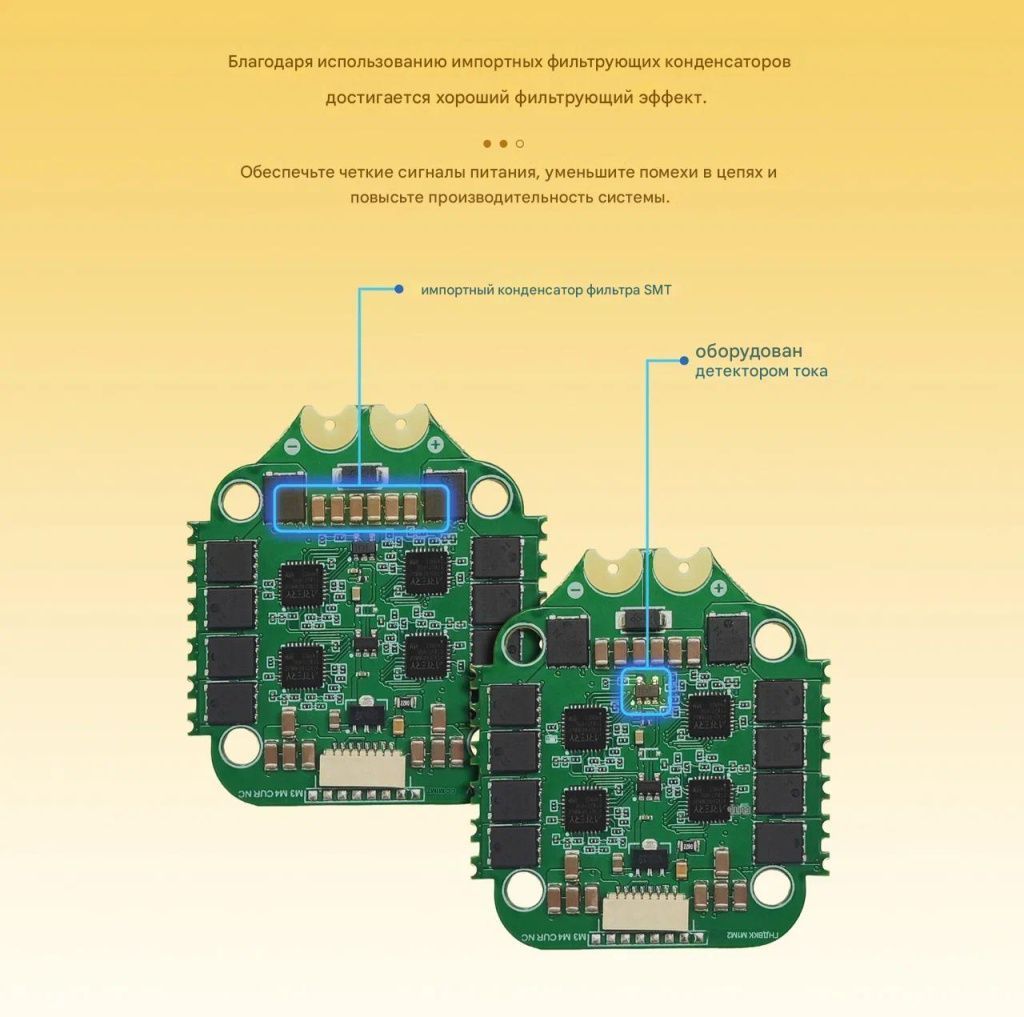

— Импортные SMD-фильтрующие конденсаторы обеспечивают чистое питание и стабильный сигнал управления.
— Независимые площадки для пайки — простое и надёжное подключение моторов.

Технические параметры

— Тип: 4-в-1 ESC
— Питание: 3–6S LiPo
— Постоянный ток: 65 A × 4
— Пиковый ток: 75 A (до 10 секунд)
— Микроконтроллер: 32-bit ARM
— Драйверный чип: 6288
— Прошивка: AM32
— Ссылка для настройки: https://am32.ca/configurator

— ПО для параметрирования: ESC Config Tool 1.82
— Поддерживаемые протоколы: PWM / DSHOT 300 / 600 / 1200 / 2400
— Выходное напряжение: VBAT
— Датчик тока: Да (CUR output)
— Монтажный шаблон: 30.5 × 30.5 мм
— Размеры: 50 × 40 × 6 мм
— Вес: 13.5 г
— Конденсатор: 1000 μF / 35 V (низкое сопротивление, высокая частота)
— TVS защита: есть
— Материал платы: 6-слойная медная плата, 2 oz
— Температура эксплуатации: −20 °C … +80 °C

Интерфейс подключения

ы ESC:
— M1 — вход сигнала дросселя ESC №1
— M2 — вход сигнала дросселя ESC №2
— M3 — вход сигнала дросселя ESC №3
— M4 — вход сигнала дросселя ESC №4

Электропитание и сигналы:
— GND — общий провод (минус питания)
— VCC — выход напряжения батареи (для контроля VBAT)
— CUR — выход сигнала тока
— NC — неиспользуемые контакты

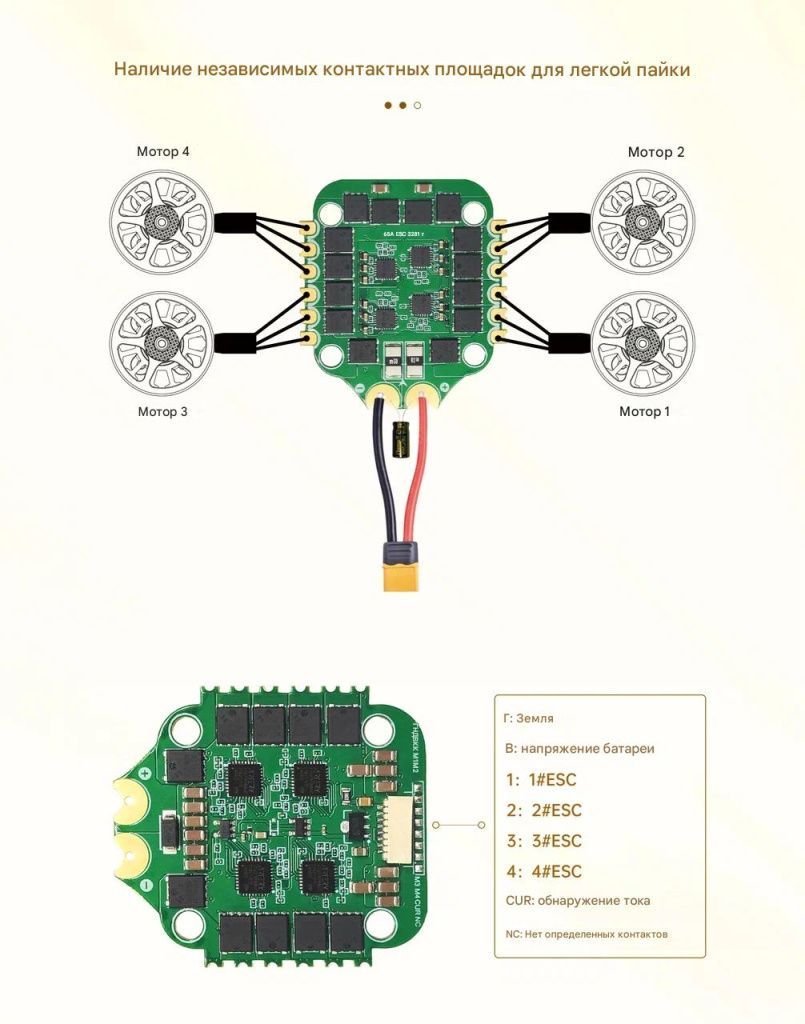

Площадки для пайки:
— G — земля
— V — питание (напряжение аккумулятора)
— 1–4 — моторы (ESC 1–4)
— CUR — токовый датчик
— NC — резерв

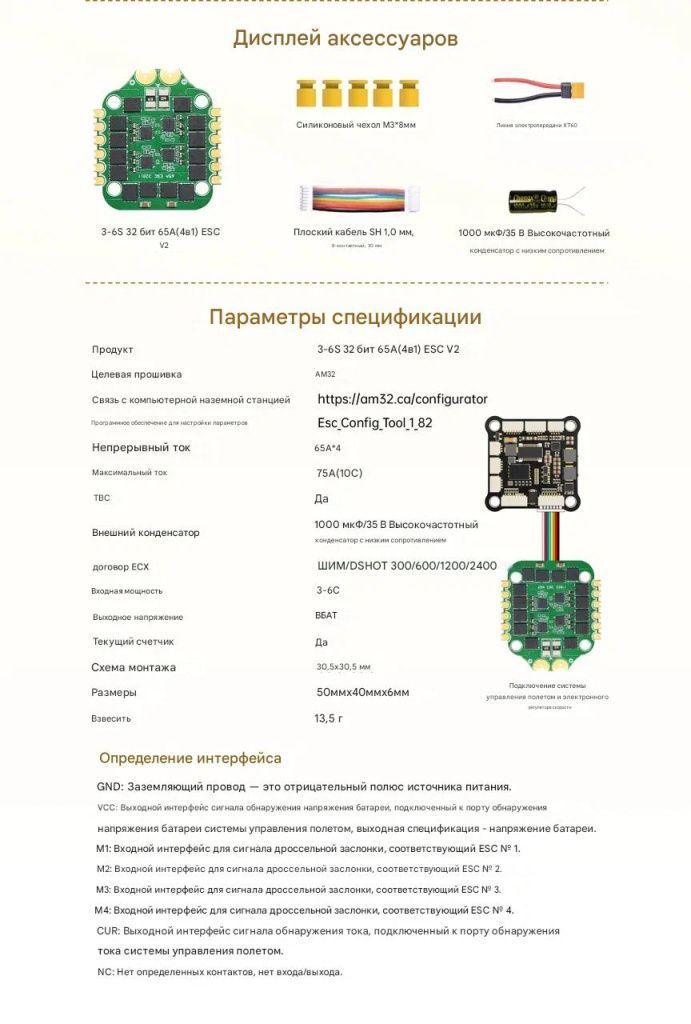

Комплектация

— ESC (4-в-1) × 1
— Силиконовые стойки M3×8 мм × 5 шт.
— Кабель XT60 питания × 1
— Кабель SH 1.0 мм, 8-pin, 30 мм × 1
— Конденсатор 1000 μF / 35 V × 1

Функции и преимущества

— Поддержка протоколов DSHOT до 2400 для сверхточного управления.
— Повышенная устойчивость к скачкам напряжения и электромагнитным помехам.
— Снижение температуры при длительной работе под нагрузкой.
— Автоматическая защита при перегрузке и превышении тока.
— Совместимость с современными полётными контроллерами и прошивкой AM32.
— Простая настройка и обновление параметров через конфигуратор.

Резюме

BrotherHobby 3–6S 32Bit 65A (4-in-1) ESC V2 — надёжный и технологичный регулятор скорости с улучшенной схемотехникой и системой защиты.
Подходит для FPV-дронов среднего и тяжёлого класса, обеспечивая стабильное питание, защиту моторов и высокую отзывчивость в полёте.
Это идеальный выбор для пилотов, которым нужны мощность, точность и долговечность при максимальных нагрузках.
