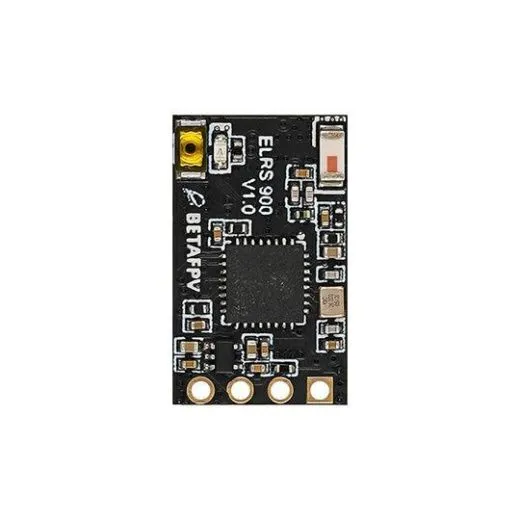

Описание "Приемник BETAFPV ELRS Nano 868 МГц"

Приемник BETAFPV Nano основан на открытом проекте ExpressLRS, создающем радиоканал для RC-приложений. ExpressLRS стремится достичь максимально возможной производительности связи по скорости, задержке и дальности. Это делает ExpressLRS одной из самых быстрых доступных RC-систем, сохраняя при этом характеристики большой дальности.

Ключевые особенности
— Основан на открытом протоколе ExpressLRS с высокой скоростью и низкой задержкой.
— Компактные размеры и минимальный вес для интеграции в FPV-дроны.
— Мощность телеметрии 100 мВт для уверенной обратной связи.
— Работа в частотном диапазоне 868 МГц (EU) для европейского рынка.
— Отличная дальность связи и проникающая способность на частоте 868 МГц.
— Простая процедура привязки и автоматическое переподключение.

Технические характеристики
— Наименование: BETAFPV ELRS Nano Receiver (868 МГц).
— Вес: 0.7 г (только приемник).
— Габариты: 12 мм x 19 мм.
— Мощность телеметрии: 20 дБм (100 мВт).
— Диапазон частот: 868 МГц EU.
— Входное напряжение: 5В.
— Разъем антенны: U.FL MHF.
— Выходной протокол: CRSF.
— Длина проводов: Опционально 46 мм, 80 мм или 120 мм.

Сравнение приемников BETAFPV ExpressLRS
— SuperD RX: True Diversity, два чипа, CRSF, 100 мВт, для дронов и самолетов.
— Micro RX: PWM или CRSF, 17 мВт, для самолетов, вертолетов, машин, лодок.
— Nano RX: CRSF, 100 мВт, для FPV-дронов (данная модель).
— Lite RX: CRSF, 17 мВт, для вуп-дронов.

Схема подключения и прошивка
— Предоставлена схема распиновки Nano приемника версии 868 МГц.
— Текущая версия прошивки: ELRS 3.3.0.
— Важно: TX-модуль и приемник должны иметь одинаковую основную версию прошивки ELRS (например, 3.x с 3.x).
— Файлы прошивки ELRS Nano Receiver (версия V3.3.0) доступны для загрузки.

Настройка и привязка
— ExpressLRS использует последовательный протокол CRSF. Убедитесь, что полетный контроллер поддерживает его.
— Настройка выполняется в конфигураторе Betaflight: активация Serial Rx на соответствующем UART и выбор «CRSF» в качестве протокола приемника.
— Привязка: Включите/выключите питание приемника три раза для перехода в режим привязки (двойное мигание светодиода). Активируйте привязку на передатчике.
— Данные привязки сохраняются для последующих автоматических подключений.

Комплектация
— 1 x Приемник BETAFPV ELRS Nano (868 МГц).
— 1 x T-антенна BETAFPV.
— 2 x Запасные термоусадочные трубки.
— 4 x Соединительных провода 30 AWG из силикона (1 черный, 1 красный, 1 белый, 1 желтый).
— 1 x Пин-заголовок 1x4.
— 1 x Руководство пользователя Nano приемника.
