Описание "Приемник BETAFPV SuperD ELRS True Diversity (868 МГц)"

Приемник BETAFPV SuperD ELRS — первый приемник True Diversity для диапазона 868 МГц (CE/LBT). Использует два отдельных RF-модуля, две антенны и TCXO для улучшения качества приема и общей надежности. Соответствует европейским стандартам, идеален для длительных полетов в условиях городской застройки и лесов.

Ключевые особенности

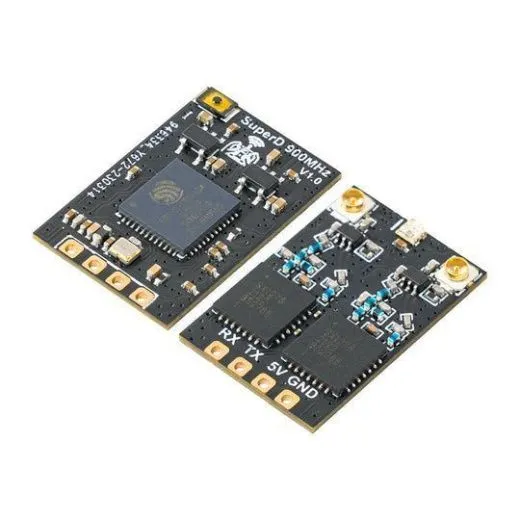

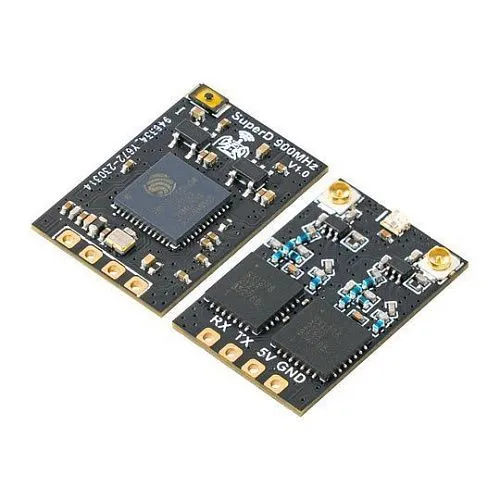

— True Diversity для 868 МГц: Две полные RF-цепи приема (два чипа SX1276) для улучшения качества сигнала.

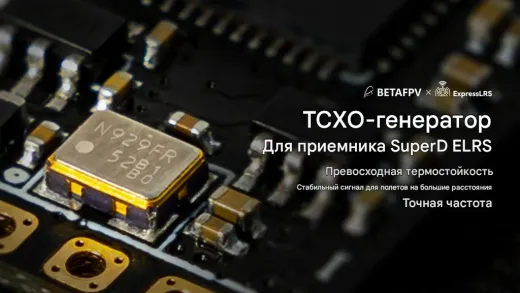

— Технология TCXO: Обеспечивает стабильную частоту в условиях перепадов температур.

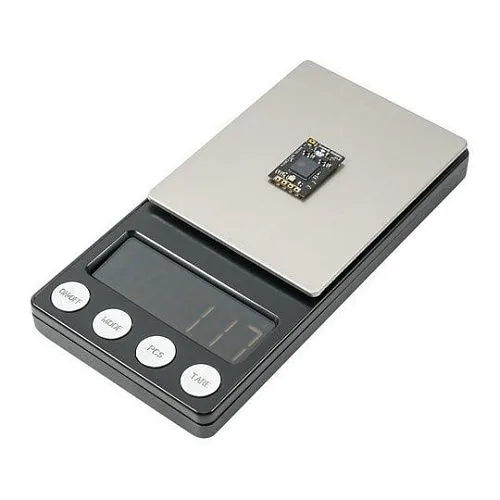

— Ультралегкий вес: 1.2 г (без антенн).
— Две дипольные T-антенны в комплекте. Рекомендуется разнесенное вертикальное расположение.
— Мощность телеметрии: 17 дБм.
— Прошивка: ExpressLRS V3.3.0 по умолчанию (самосборная, официальный релиз ожидается).

Технические характеристики
— Наименование: SuperD ELRS 868MHz Diversity Receiver.
— Микроконтроллер: ESP32 PICO D4.
— RF-чипы: Два чипа SX1276.
— Мощность телеметрии: 17 дБм.
— Вес (без антенн): 1.2 г.
— Диапазон частот: 868 МГц (EU).
— Антенные разъемы: U.FL x 2.
— Входное напряжение: +5 В постоянного тока.
— Выходной протокол: CRSF.
— Размер платы: 22 x 14 мм.

Индикация статуса (RGB LED)
(Аналогична версии 2.4 ГГц). Постоянный цвет указывает частоту пакетов.

Цветовая индикация частоты пакетов (868 МГц)
— D50: Уникальный режим ELRS Team900. При частоте обновления 200 Гц (LoRa) один пакет отправляется 4 раза, дальность эквивалентна 200 Гц.
— 100Hz Full: Режим с полным 16-канальным разрешением при 200 Гц, дальность эквивалентна 200 Гц.

Настройка и привязка (Bind)
— Используется протокол CRSF. Подключение к полетному контроллеру: 5V, GND, TX, RX.
— Настройка в Betaflight: активация UART как Serial Rx, выбор протокола CRSF.
— Приемник по умолчанию использует прошивку ELRS V3.3.0 без фразы привязки.
— Вход в режим привязки: Включите/выключите питание приемника 3 раза с паузой 2 секунды. Индикатор выполнит двойное оранжевое мигание.
— Активируйте привязку на передатчике/модуле.
— После успешной привязки индикатор горит постоянным светом.

Прошивка
— Прошивка по умолчанию: ELRS V3.3.0 (самосборная).
— Для прошивки используйте последнюю Nightly-версию ELRS Configurator, выберите цель: BETAFPV SuperD 900MHz RX.

Комплектация (868 МГц)
— 1 x Приемник SuperD 868MHz Diversity Receiver.
— 2 x T-антенна 868 МГц.
— 1 x 4-пиновый штыревой разъем.
— 1 x 4-пиновый жгут проводов.
— 1 x Инструкция.
— 2 x Термоусадочные трубки.
