Приемник FrSky ARCHER PLUS R10+

Описание "Приемник FrSky ARCHER PLUS R10+"

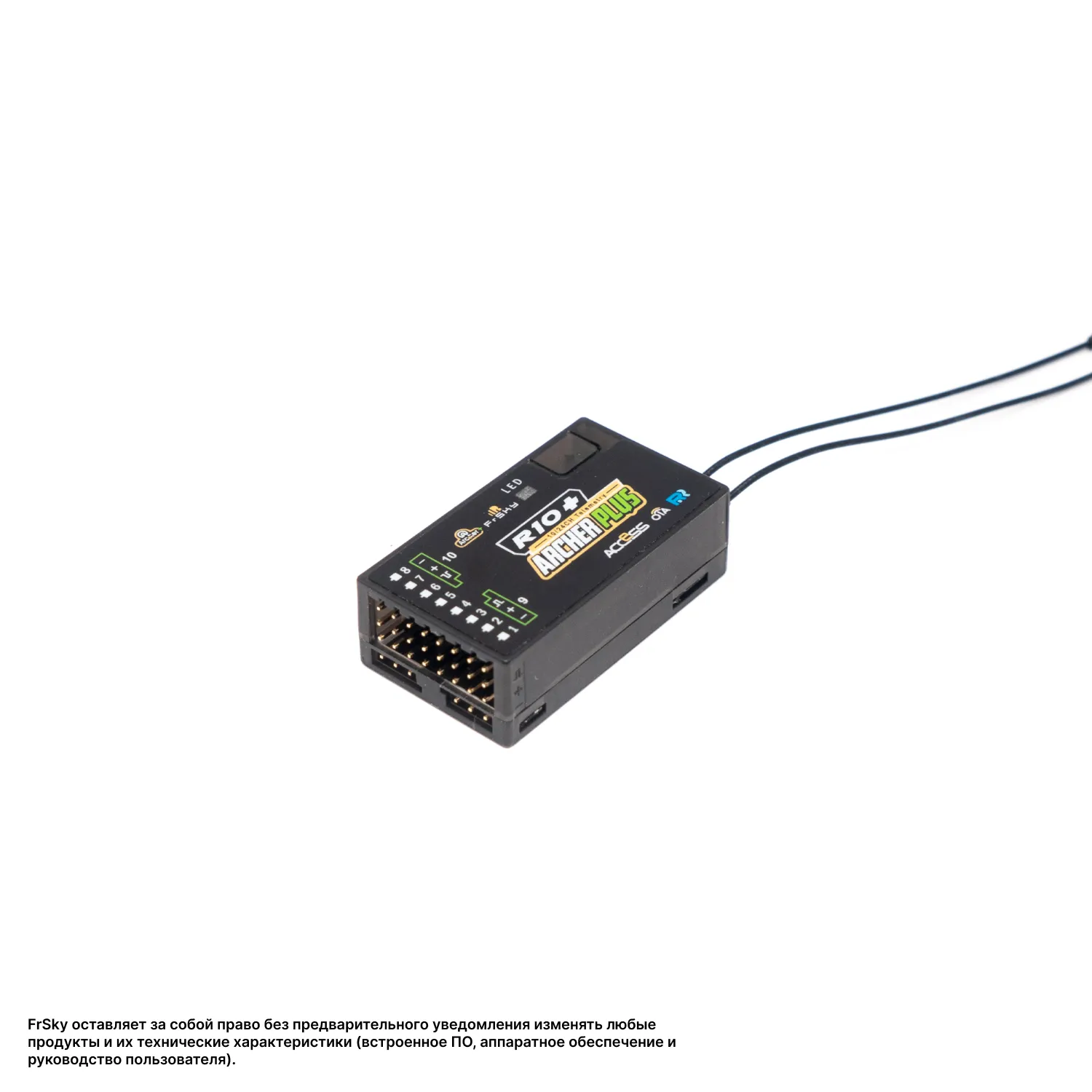

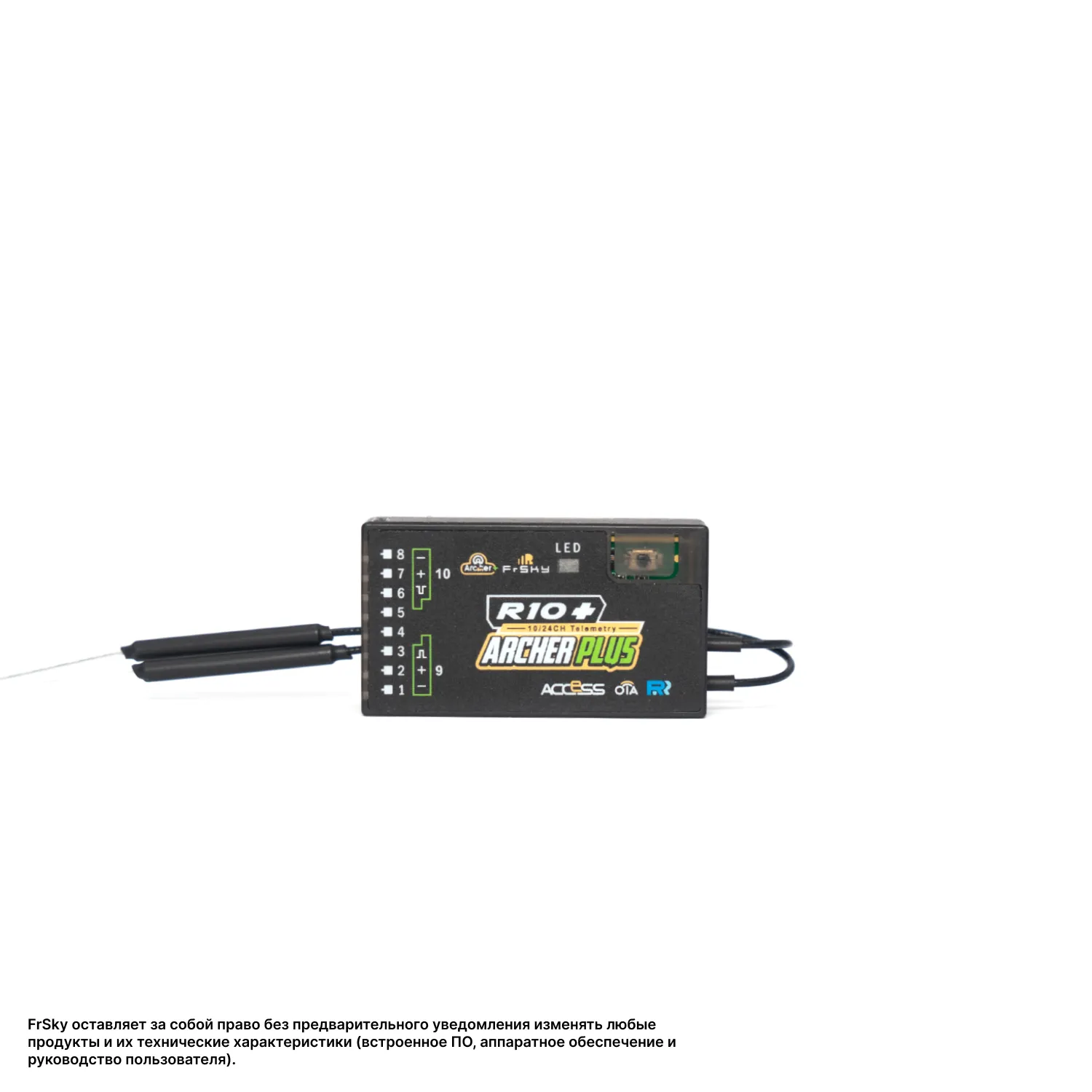

Приемник FrSky ARCHER PLUS R10+ представляет собой продвинутое устройство новой серии Archer Plus, разработанное для сложных моделей, требующих большого количества каналов и максимальной гибкости настройки. Ключевой особенностью этой модели являются 10 полностью конфигурируемых каналов, каждый из которых может быть индивидуально назначен как PWM, SBUS, FBUS или S.Port. R10+ объединяет все преимущества серии Plus: улучшенную помехозащищенность (включая защиту от помех искрового зажигания), поддержку двух протоколов (ACCESS и ACCST D16) с автоматическим согласованием при привязке, функцию Black Box, резервирование сигнала и измерение внешнего напряжения. Благодаря своим размерам (46.5×26.3×14.7 мм), весу 13 г и съемным антеннам с разъемами IPEX1, ARCHER PLUS R10+ идеально подходит для крупных самолетов, вертолетов и других сложных моделей, где требуются до 10 каналов, расширенная телеметрия и непревзойденная гибкость конфигурации для самых требовательных применений.

Общие характеристики
— Тип: Продвинутый приемник серии Archer Plus с 10 конфигурируемыми каналами
— Модель: FrSky ARCHER PLUS R10+
— Протоколы связи: ACCESS / ACCST D16 (автоматическое согласование при привязке)
— Частотный диапазон: 2.4 ГГц
— Количество каналов: До 24 (зависит от режима и конфигурации портов)
— Конфигурируемые порты: 10

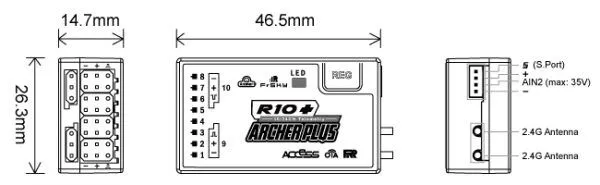

— Габариты: 46.5 × 26.3 × 14.7 мм
— Вес: 13 г
— Рабочее напряжение: 3.5 – 12 В
— Потребляемый ток: < 100 мА при 5 В
— Дальность управления: >2 км (полный диапазон с телеметрией, может варьироваться в зависимости от местных условий)
— Антенный разъем: IPEX1
— Назначение: Обеспечение гибкого управления и расширенной телеметрии для крупных самолетов, вертолетов и других сложных моделей, где требуются до 10 настраиваемых каналов, резервирование сигнала и максимальная адаптивность под конкретные задачи.

Ключевые особенности
— 10 полностью конфигурируемых каналов: Каждый из 10 портов может быть индивидуально настроен под нужную задачу, обеспечивая непревзойденную гибкость:
— CP1: PWM / SBUS Out / FBUS / S.Port / SBUS In (вход для аппаратного резервирования сигнала)
— CP2–CP10: PWM / SBUS Out / FBUS / S.Port
— Примечание для режима ACCST: В этом режиме выход SBUS фиксирован на 9-м пине, а S.Port — на 10-м.
— Поддержка двух протоколов (Dual Mode): Поддерживает как современный протокол ACCESS, так и проверенный ACCST D16. Протокол автоматически и интеллектуально согласуется при привязке к передатчику, обеспечивая максимальную совместимость с оборудованием разных поколений.
— Улучшенная помехозащищенность (Enhanced anti-RF-interference): Повышенная устойчивость к радиочастотным помехам обеспечивает более стабильную и надежную работу даже в условиях плотного эфира, дополняя существующую защиту от помех, создаваемых системами искрового зажигания бензиновых двигателей.
— Поддержка резервирования сигнала (Signal Redundancy): Возможность назначить один из портов (CP1) как SBUS In для создания резервной системы с любым другим приемником FrSky, имеющим выход SBUS (поддерживающим ACCESS или ACCST D16). Система будет автоматически использовать наилучший доступный сигнал для обеспечения максимальной надежности связи.
— Поддержка протокола FBUS и расширенная функциональность (в режиме ACCESS):
— Протокол FBUS позволяет объединять в единую цифровую сеть телеметрийные устройства (например, сервоприводы XACT, датчики ADV), упрощая проводку и настройку модели.
— Настройка всех FBUS-совместимых устройств в цепи может выполняться непосредственно через систему ETHOS с использованием Lua-скриптов.
— Поддерживает настраиваемую мощность телеметрии и переключение между протоколами S.Port и F.Port.
— Функция Black Box: Встроенная базовая запись полетных данных (например, параметры питания и качества сигнала) для анализа нештатных ситуаций.
— Измерение внешнего напряжения (AIN2): Вход для подключения внешнего датчика позволяет контролировать напряжение батареи в диапазоне 0–35 В (с использованием внешнего делителя напряжения с коэффициентом 1:10).
— Съемные и заменяемые антенны: Две внешние антенны с разъемами IPEX1 обеспечивают оптимальный прием и максимальную дальность, а также возможность легкой замены в случае повреждения.
— Беспроводное обновление прошивки (OTA): Возможность обновлять прошивку приемника "по воздуху" без необходимости подключения проводов, что значительно упрощает обслуживание (доступно в режиме ACCESS).
— Выход SBUS: Поддержка режимов 16CH и 24CH через конфигурируемые порты.
— Полная совместимость: Работает со всеми передатчиками FrSky, поддерживающими протоколы ACCESS или ACCST D16.

Технические характеристики
— Габариты: 46.5 × 26.3 × 14.7 мм
— Вес: 13 г
— Частотный диапазон: 2.4 ГГц
— Протоколы: ACCESS, ACCST D16 (автоматическое согласование)
— Конфигурируемые порты: 10
— CP1: PWM / SBUS Out / FBUS / S.Port / SBUS In
— CP2–CP10: PWM / SBUS Out / FBUS / S.Port
— Выходные сигналы: Зависят от конфигурации портов (PWM, SBUS Out, FBUS, S.Port)
— Вход внешнего напряжения (AIN2): 0–35 В (требуется внешний делитель напряжения с коэффициентом 1:10)
— Функция Black Box: Базовая (запись данных о питании и сигнале)
— Дальность управления: >2 км (полный диапазон с телеметрией)
— Рабочее напряжение: 3.5 – 12 В
— Потребляемый ток: < 100 мА при 5 В
— Антенны: 2 × съемные внешние антенны (разъем IPEX1)
— Совместимость: Все передатчики FrSky с поддержкой протоколов ACCESS или ACCST D16

Область применения
— Крупные масштабные модели самолетов, требующие до 10 каналов управления и гибкой настройки каждого порта.
— Сложные вертолеты, где важны резервирование сигнала и возможность адаптации портов под конкретные задачи.
— Модели с бензиновыми двигателями, требующие повышенной помехозащищенности от систем зажигания.
— Планеры с большим количеством сервоприводов и сложной логикой управления.
— Любые применения, где нужны 10 настраиваемых каналов, расширенная телеметрия и максимальная гибкость конфигурации.

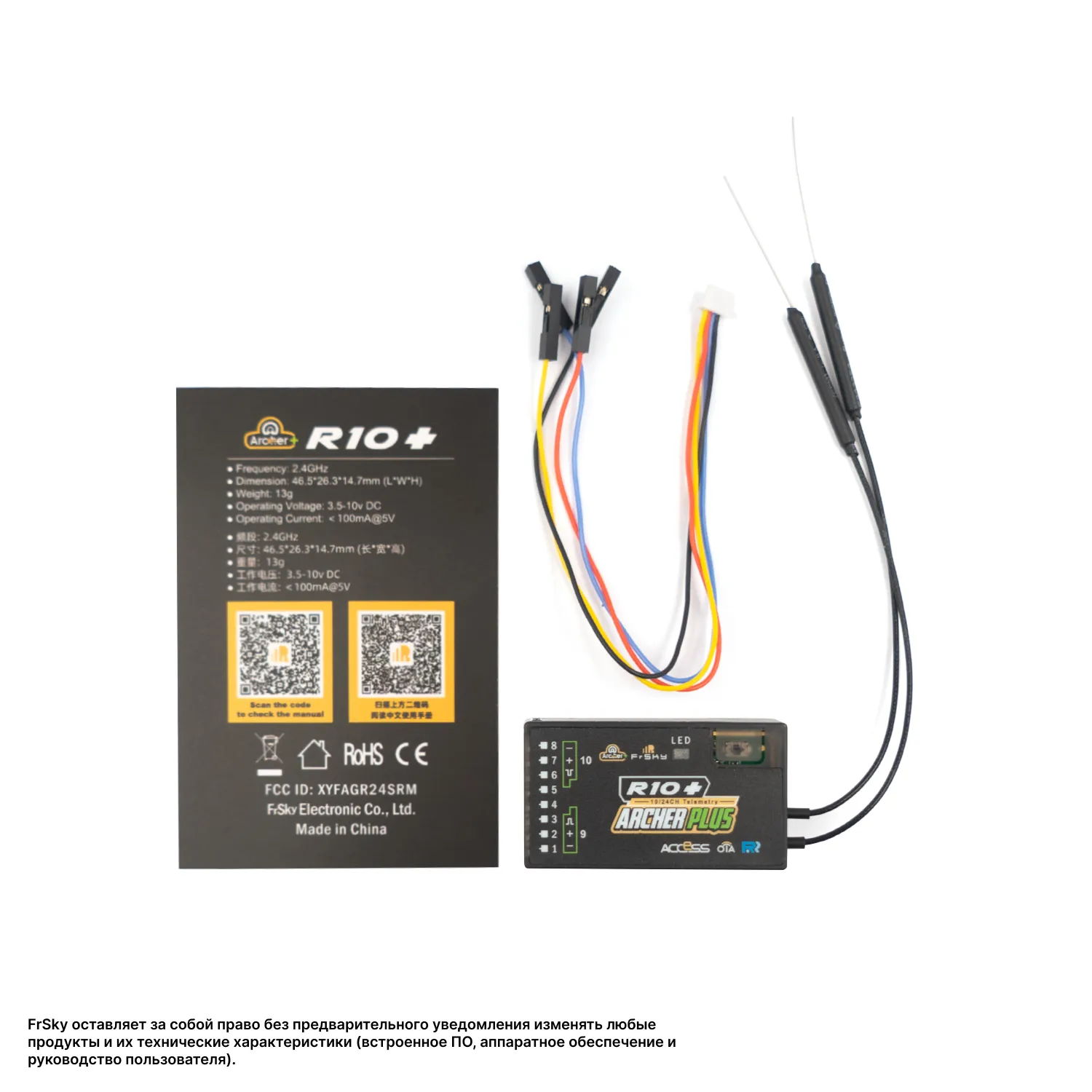

Комплектация
— Приемник FrSky ARCHER PLUS R10+ — 1 шт.
— (Антенны и другие аксессуары могут поставляться отдельно или в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Конфигурация портов в режиме ACCST: В режиме ACCST D16 назначение портов имеет фиксированные значения: выход SBUS находится на 9-м пине, а S.Port — на 10-м. Это важно учитывать при планировании подключений.
— Измерение напряжения AIN2: Вход рассчитан на напряжение до 3.3 В. Для измерения более высоких напряжений (до 35 В) требуется использование внешнего делителя напряжения с коэффициентом 1:10 (приобретается отдельно).
— OTA-обновления: Функция беспроводного обновления прошивки (Over-The-Air) доступна только при работе в режиме ACCESS.
— Автоматическое согласование протокола: Приемник автоматически определяет протокол (ACCESS или ACCST D16) передатчика во время привязки, что упрощает настройку и гарантирует корректную работу.
— Примечание по функциям: Некоторые расширенные функции (например, FBUS) требуют поддержки со стороны протокола ACCESS и операционной системы ETHOS.
— Конкретную комплектацию (включены ли антенны) и наличие уточняйте при запросе.
