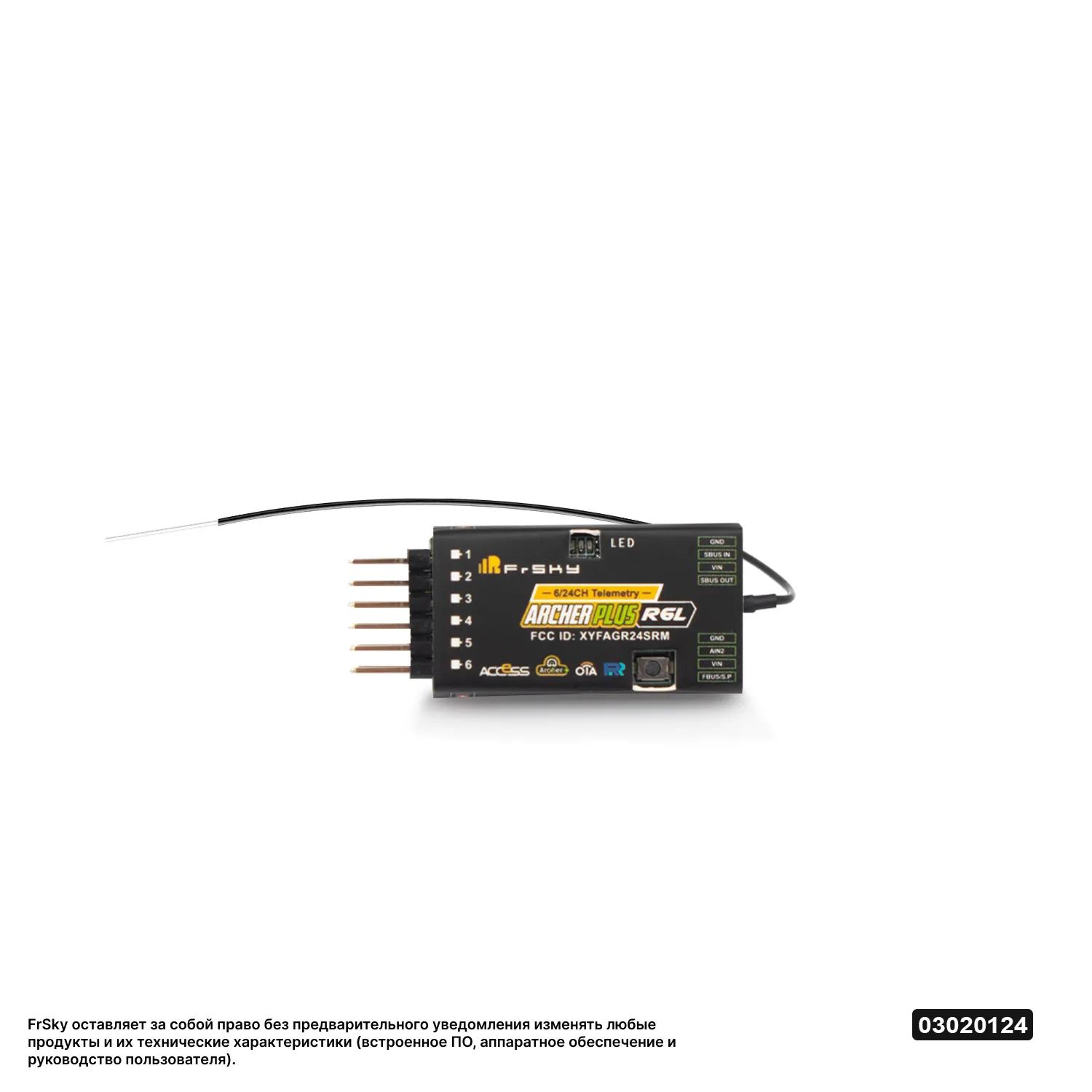

Приемник FrSky ARCHER PLUS R6L

Описание "Приемник FrSky ARCHER PLUS R6L"

Приемник FrSky ARCHER PLUS R6L представляет собой компактное устройство серии Archer Plus в форм-факторе Lite, разработанное для удобной интеграции в модели с ограниченным пространством. Главной особенностью этой модели является продуманная компоновка: шесть стандартных 3-контактных PWM-разъемов для сервоприводов расположены на одной стороне платы, а все функциональные порты (SBUS In/Out, S.Port/FBUS, AIN) — на противоположной. Это позволяет аккуратно прокладывать провода и упрощает монтаж. При этом R6L сохраняет все ключевые преимущества серии Plus: улучшенную помехозащищенность, поддержку двух протоколов (ACCESS и ACCST D16) с автоматическим согласованием, 6 высокоточных PWM-каналов, резервирование сигнала, измерение внешнего напряжения и расширенные функции телеметрии. ARCHER PLUS R6L идеально подходит для самолетов, планеров и других моделей, где важны компактность, удобство монтажа и современные возможности связи.

Общие характеристики
— Тип: Компактный приемник серии Archer Plus с удобной компоновкой разъемов
— Модель: FrSky ARCHER PLUS R6L
— Протоколы связи: ACCESS / ACCST D16 (автоматическое согласование при привязке)
— Частотный диапазон: 2.4 ГГц
— Количество каналов: 6/24 канала (6 высокоточных PWM + до 24 FBUS/SBUS каналов)
— Габариты: 45 × 18.5 × 9 мм
— Вес: 5.6 г
— Рабочее напряжение: 3.5 – 10 В
— Потребляемый ток: < 65 мА при 5 В
— Дальность управления: >2 км (полный диапазон с телеметрией, может варьироваться в зависимости от местных условий)
— Антенный разъем: IPEX1
— Назначение: Обеспечение надежного управления, телеметрии и удобного монтажа для самолетов, планеров, вертолетов и других моделей, где требуются 6 PWM-каналов, резервирование сигнала и расширенные функции связи в компактном корпусе с продуманной компоновкой.

Ключевые особенности
— Удобная компоновка разъемов (Compact Layout Design): Шесть стандартных 3-контактных PWM-разъемов для сервоприводов расположены на одной стороне платы, а все функциональные порты (SBUS In/Out, S.Port/FBUS, AIN) — на противоположной. Это обеспечивает аккуратную прокладку проводов и упрощает установку в моделях с ограниченным пространством.
— Поддержка двух протоколов (Dual Mode): Поддерживает как современный ACCESS, так и проверенный ACCST D16. Протокол автоматически согласуется при привязке к передатчику, обеспечивая максимальную совместимость.
— Улучшенная помехозащищенность (Enhanced anti-RF-interference): Повышенная устойчивость к радиочастотным помехам обеспечивает более стабильную и надежную работу даже в условиях плотного эфира.
— 6 высокоточных PWM-каналов: Шесть независимых PWM-выходов на стандартных разъемах для прямого подключения сервоприводов и другого оборудования.
— Поддержка резервирования сигнала (Signal Redundancy): Порт SBUS In позволяет использовать приемник как основной в резервной системе, подключая к нему другой приемник с выходом SBUS для повышения надежности.
— Измерение внешнего напряжения (AIN2): Вход для подключения внешнего датчика позволяет контролировать напряжение батареи в диапазоне 0–35 В (с использованием внешнего делителя напряжения 1:10).
— Поддержка протокола FBUS и расширенная функциональность (в режиме ACCESS):
— Протокол FBUS позволяет объединять в единую цифровую сеть телеметрийные устройства (например, сервоприводы XACT, датчики ADV), упрощая проводку и настройку.
— В режиме FBUS приемник может выводить до 24 сигнальных каналов.
— Настройка всех FBUS-совместимых устройств может выполняться непосредственно через систему ETHOS с использованием Lua-скриптов.
— Поддерживает настраиваемую мощность телеметрии и переключение между S.Port, F.Port и FBUS.
— Беспроводное обновление прошивки (OTA): Возможность обновлять прошивку приемника "по воздуху" без необходимости подключения проводов.
— Выход SBUS: Порт SBUS Out (поддержка 16/24CH) для подключения к полетным контроллерам или другим устройствам.
— Полная совместимость: Работает со всеми передатчиками FrSky, поддерживающими протоколы ACCESS или ACCST D16.

Технические характеристики
— Габариты: 45 × 18.5 × 9 мм
— Вес: 5.6 г
— Частотный диапазон: 2.4 ГГц
— Протоколы: ACCESS, ACCST D16 (автоматическое согласование)
— Количество каналов:
— 6 × высокоточных PWM
— До 24 SBUS/FBUS (конфигурируемые)
— Выходные сигналы:
— 6 × PWM (на отдельных разъемах)
— SBUS Out (поддержка 16/24CH)
— SBUS In (для резервирования)
— S.Port / F.Port / FBUS (конфигурируемый, через адаптер)
— Вход внешнего напряжения (AIN2): 0–35 В (с внешним делителем 1:10)
— Дальность управления: >2 км (полный диапазон с телеметрией)
— Рабочее напряжение: 3.5 – 10 В
— Потребляемый ток: < 65 мА при 5 В
— Антенна: Внешняя (разъем IPEX1)
— Совместимость: Все передатчики FrSky с поддержкой ACCESS или ACCST D16

Область применения
— Самолеты и планеры, требующие до 6 каналов управления и удобного монтажа.
— Вертолеты начального и среднего уровня.
— Модели, требующие аппаратного резервирования сигнала.
— Любые применения, где нужны 6 PWM-каналов, компактность, продуманная компоновка разъемов и расширенные возможности телеметрии.

Комплектация
— Приемник FrSky ARCHER PLUS R6L — 1 шт.
— Переходной кабель для подключения к функциональным портам (для SBUS/S.Port/AIN) — 1 шт.
— (Антенна и другие аксессуары могут поставляться отдельно — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Измерение напряжения AIN2: Вход рассчитан на напряжение до 3.3 В. Для измерения более высоких напряжений (до 35 В) требуется использование внешнего делителя напряжения с коэффициентом 1:10 (приобретается отдельно).
— Автоматическое согласование протокола: Приемник автоматически определяет протокол (ACCESS или ACCST D16) передатчика во время привязки, что упрощает настройку.
— Примечание по функциям: Некоторые расширенные функции (например, FBUS и настройка через Lua) требуют поддержки со стороны протокола ACCESS и операционной системы ETHOS.
— Для доступа к портам SBUS In/Out, S.Port/FBUS и AIN2 используется включенный в комплект переходной кабель.
— Конкретную комплектацию (включена ли антенна) и наличие уточняйте при запросе.
