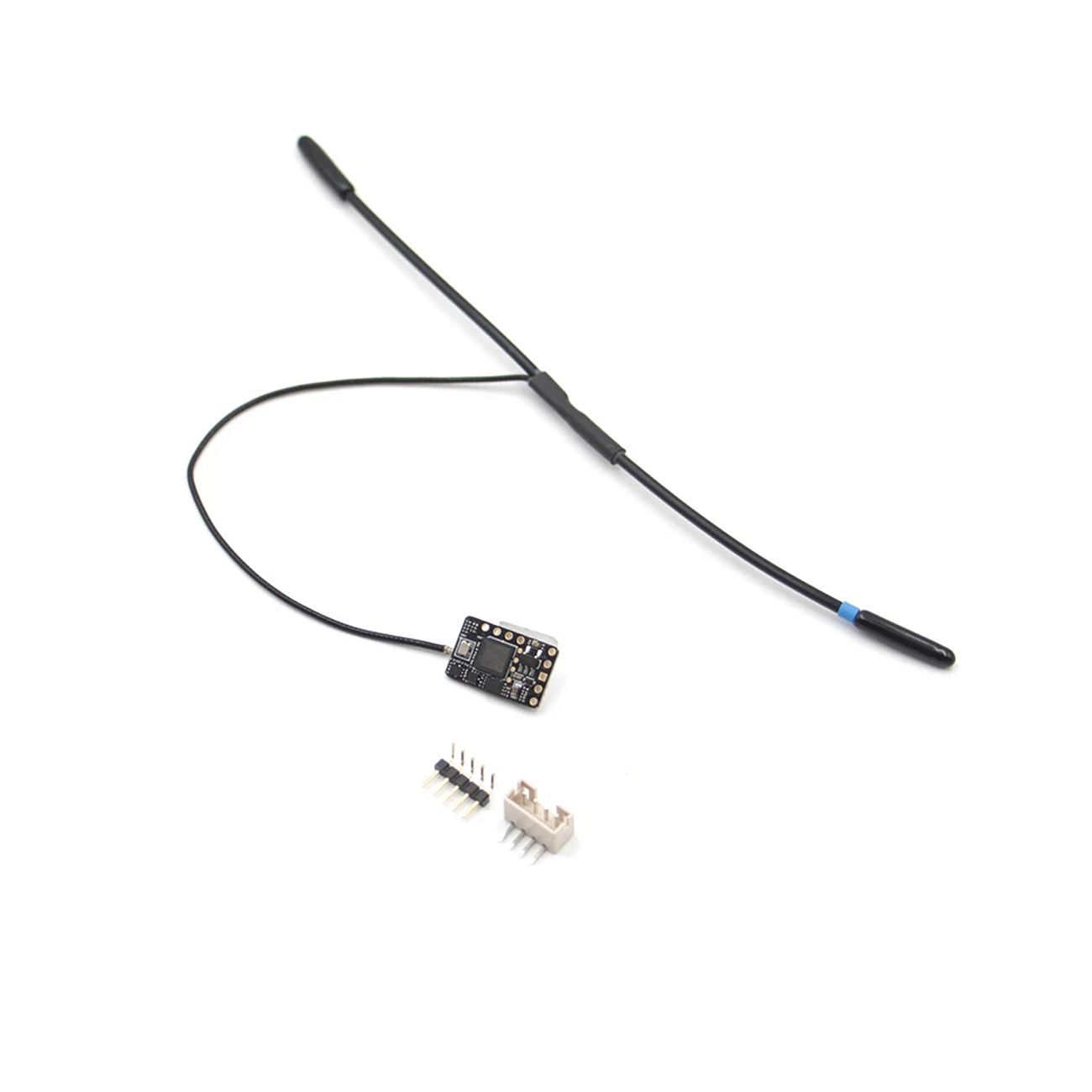

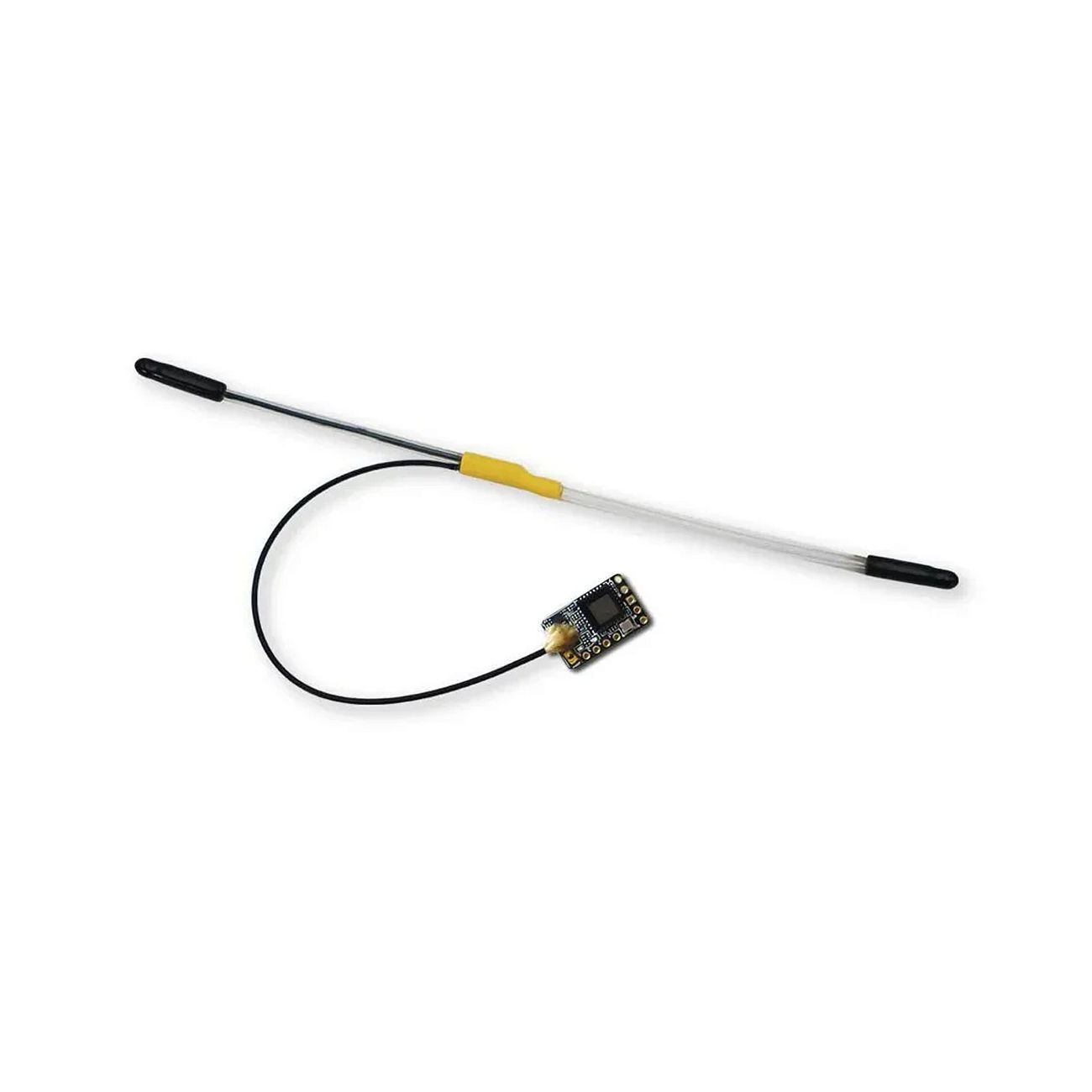

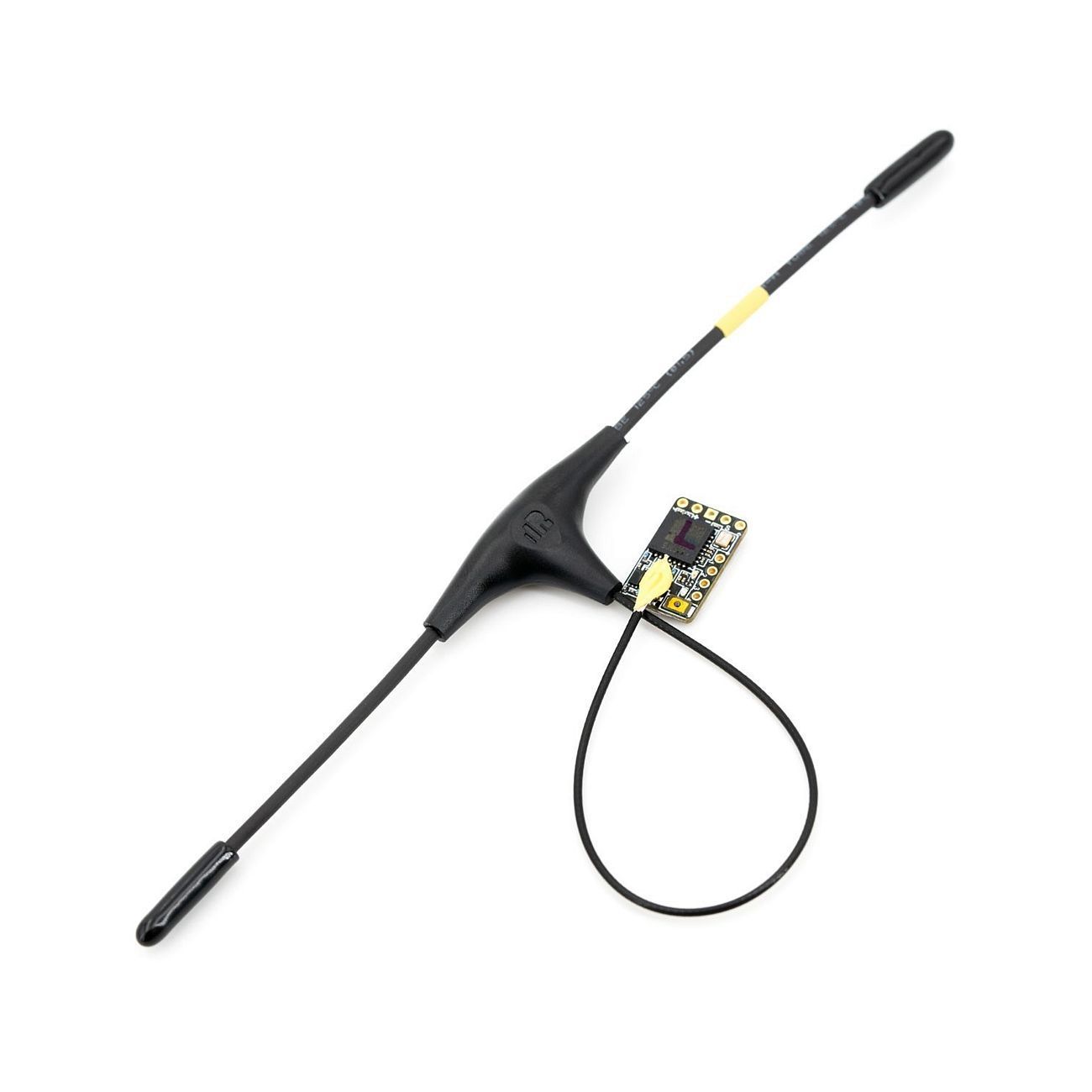

Интегрированный 900 МГц приемник FrSky R9 MM-FC-OTA (LBT / 868 МГц) для полетных контроллеров

Модуль FrSky R9 MM-FC-OTA в версии LBT (EU) представляет собой ультраминиатюрный приемник, работающий в дальнобойном диапазоне 868 МГц, сертифицированный для использования в странах Европейского Союза. Он предназначен для непосредственной интеграции с полетными контроллерами FrSky через гибкий плоский кабель (FFC). Этот приемник специально разработан для использования в гоночных дронах и других компактных летательных аппаратах, где критически важны малый вес и высокая надежность связи на больших дистанциях при строгом соблюдении европейских норм. Ключевой особенностью модели является поддержка беспроводного обновления прошивки (OTA) по протоколу ACCESS, что значительно упрощает обслуживание. В соответствии с европейскими нормами ETSI EN 300 328, приемник использует технологию Listen Before Talk (LBT) и предлагает два режима работы: с телеметрией (до 16CH) и без телеметрии (до 16CH) для увеличения дальности. Благодаря наличию инвертированного выхода S.Port и поддержке F.Port, модуль легко интегрируется с различными полетными контроллерами, обеспечивая как управление, так и телеметрию по одному проводу. R9 MM-FC-OTA может использоваться как в составе полетного контроллера, так и в качестве самостоятельного приемника.

Общие характеристики
— Тип: Ультраминиатюрный интегрированный 900 МГц приемник для полетных контроллеров
— Модель: FrSky R9 MM-FC-OTA (LBT / 868 МГц версия для EU)
— Протокол связи: ACCESS (совместим с ACCST через прошивку)
— Частотный диапазон: 868 МГц (с технологией Listen Before Talk — LBT)
— Количество каналов (режимы работы):
— Режим с телеметрией: 16CH
— Режим без телеметрии: 16CH
— Выход RSSI: CH16
— Габариты (Д×Ш×В): 12.4 × 12.8 × 3 мм
— Вес: 0.6 г (без антенны)
— Рабочее напряжение: 4 – 6 В
— Потребляемый ток: 100 мА при 5 В
— Дальность управления: до 10 км и более (зависит от выбранного режима и условий)
— Интерфейсы: FFC (для подключения к FC), инвертированный S.Port, F.Port
— Назначение: Интеграция с полетными контроллерами FrSky для обеспечения легальной и надежной сверхдальней связи и телеметрии в гоночных дронах и других компактных летательных аппаратах в странах ЕС с соблюдением европейских норм.

Ключевые особенности
— Сертифицированный диапазон 868 МГц с технологией LBT: Работа в разрешенном для ЕС диапазоне с использованием протокола Listen Before Talk, который требует проверки эфира перед началом передачи для предотвращения коллизий, полностью соответствует европейским директивам ETSI EN 300 328.
— Два режима работы в соответствии с нормами:
— Режим с телеметрией (Telemetry Mode): Обеспечивает двустороннюю передачу данных (телеметрию) для контроля параметров полета.
— Режим без телеметрии (Non-Telemetry Mode): Отключает обратную связь для достижения максимальной дальности связи в ситуациях, где телеметрия не критична.
— Интеграция с полетными контроллерами: Специально разработан для подключения к полетным контроллерам FrSky (например, серии OMNIBUS) через гибкий плоский кабель (FFC), что обеспечивает чистое и компактное соединение без лишних проводов.
— Беспроводное обновление прошивки (OTA): Поддержка протокола ACCESS позволяет обновлять прошивку приемника "по воздуху" непосредственно с совместимого передатчика, что значительно упрощает обслуживание и не требует физического доступа к модулю.
— Ультраминиатюрный размер и сверхмалый вес: Благодаря габаритам всего 12.4×12.8×3 мм и весу 0.6 г, приемник идеально подходит для интеграции в самые компактные гоночные дроны, не увеличивая их массу.
— Поддержка F.Port и инвертированного S.Port: Технология F.Port позволяет объединить сигналы управления и телеметрии в одном проводе, что упрощает подключение к полетным контроллерам. Инвертированный S.Port обеспечивает совместимость с широким спектром оборудования.
— Современный протокол ACCESS: Обеспечивает низкую задержку, высокую точность управления и доступ к передовым функциям, включая беспроводное обновление и улучшенную безопасность связи.
— Детектирование напряжения батареи: Встроенная возможность измерения напряжения питания для передачи телеметрических данных (в соответствующем режиме).
— Возможность использования как самостоятельного приемника: Модуль может работать не только в связке с полетным контроллером, но и как отдельный приемник для других применений.

Технические характеристики
— Модель: R9 MM-FC-OTA (LBT)
— Частотный диапазон: 868 МГц
— Протокол: ACCESS
— Режимы работы и количество каналов:
— Режим с телеметрией: 16CH (CH16 – RSSI)
— Режим без телеметрии: 16CH
— Выходные сигналы: F.Port, инвертированный S.Port
— Функция OTA: Да
— Дальность управления: до 10 км и более (зависит от режима)
— Рабочее напряжение: 4 – 6 В
— Потребляемый ток: 100 мА при 5 В
— Габариты: 12.4 × 12.8 × 3 мм
— Вес: 0.6 г (без антенны)
— Совместимость с передатчиками и модулями:
— R9M Lite / R9M / R9M 2019 / R9M Lite Pro с прошивкой ACCESS

Область применения
— Гоночные дроны и микро-коптеры в странах ЕС, требующие максимальной дальности связи и строгого соответствия нормам.
— Компактные FPV-дроны для лонг-рейндж полетов.
— Интеграция в полетные контроллеры FrSky для создания единой системы управления и телеметрии.
— Ситуации, где можно пожертвовать телеметрией ради кратного увеличения дальности связи.

Комплектация
— Модуль приемника FrSky R9 MM-FC-OTA — 1 шт.
— (Гибкий плоский кабель FFC и антенна могут поставляться отдельно — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Юридическое предупреждение: Данная версия приемника сертифицирована для использования в странах Европейского Союза и соответствует директиве ETSI EN 300 328. Она работает на частоте 868 МГц с обязательным использованием технологии LBT. Использование в других регионах может нарушать местное законодательство.
— Выбор режима работы: Приемник предлагает два режима — с телеметрией и без нее. Режим без телеметрии позволяет достичь большей дальности, но не передает обратную связь от модели. Выбор режима осуществляется при настройке.
— Регистрация и привязка: Для работы с протоколом ACCESS требуется процедура регистрации (Registration) и автоматической привязки (Smart Match) через совместимый передатчик. Подробности описаны в инструкции.
— OTA-обновления: Функция беспроводного обновления доступна только при работе в режиме ACCESS.
— Конкретную комплектацию (включена ли антенна и FFC-кабель) и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие приемника и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
