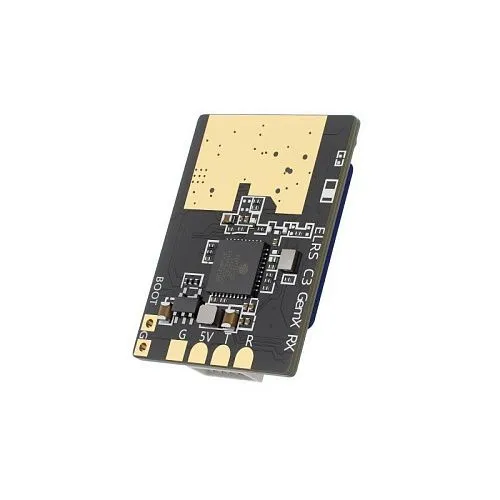

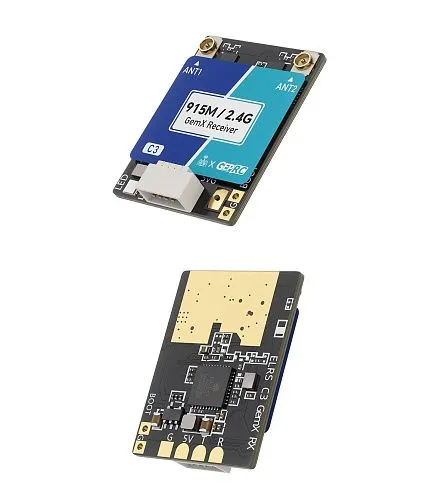

Приемник GEPRC ELRS 915M/2.4G C3 Gemini Xrossband

Описание "Приемник GEPRC ELRS 915M/2.4G C3 Gemini Xrossband"

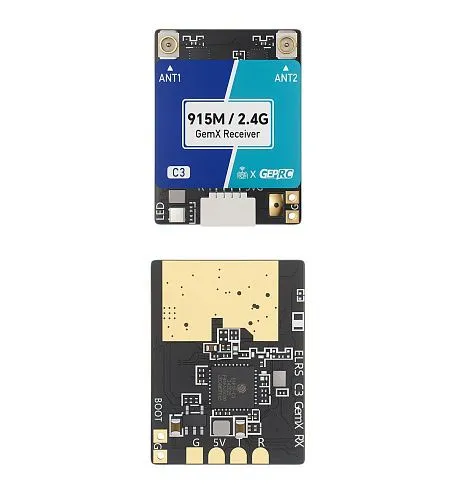

Приемник GEPRC ELRS 915M/2.4G C3 Gemini Xrossband представляет собой передовое двухдиапазонное решение системы ExpressLRS, построенное на базе двух чипов Semtech LR1121 (третье поколение) и процессора ESP32-C3. Приемник поддерживает работу в диапазонах 915 МГц и 2.4 ГГц, а также в режиме одновременной двухдиапазонной связи (Dual-Band). Устройство оснащено термокомпенсированным кварцевым генератором (TCXO), мощностью телеметрии до 100 мВт и частотой обновления до 1000 Гц. Размер 18×23.6×5.7 мм, вес всего 1.6 г. Поддерживает работу в режимах 915M Gemini, 2.4G Gemini и 915M+2.4G Dual-Band, а также может быть использован в качестве передатчика (TX) после прошивки соответствующей прошивкой.

Общие характеристики
— Тип: Двухдиапазонный приемник системы управления ExpressLRS
— Модель: GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver
— Бренд: GEPRC

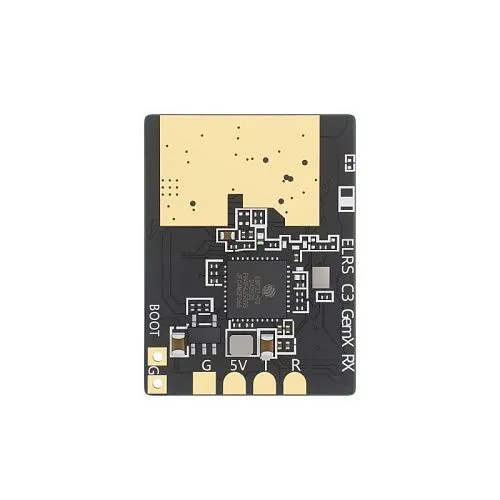

— Чипы: ESP32-C3, LR1121 × 2
— Частотные диапазоны: 915 МГц, 2.4 ГГц
— Режимы работы: 915M Gemini, 2.4G Gemini, 915M+2.4G Dual-Band
— Частота обновления: 25–1000 Гц (LoRa, FSK)
— Входное напряжение: 5V
— Мощность телеметрии: 100 мВт
— Протоколы вывода: CRSF, SBUS, SUMD, DJI RS2 Pro, MAVLink
— Габариты: 18 × 23.6 × 5.7 мм
— Вес: 1.6 г
— Разъем антенны: IPEX1
— Разъем подключения: SH1.0 4-pin

Ключевые особенности
— Двухдиапазонная работа: Поддержка частот 915 МГц и 2.4 ГГц в одном приемнике с возможностью переключения между режимами.
— Три режима работы:
— 915M Gemini: работа на 915 МГц в режиме Gemini с двумя антеннами.
— 2.4G Gemini: работа на 2.4 ГГц в режиме Gemini с двумя антеннами.
— 915M+2.4G Dual-Band: одновременная работа на двух частотах для максимальной помехоустойчивости и надежности (требуется совместимый передатчик GemX).
— Чипы LR1121 третьего поколения: Два высокопроизводительных RF-чипа Semtech обеспечивают отличную чувствительность и дальность связи.
— Процессор ESP32-C3: Высокопроизводительный чип с поддержкой Wi-Fi для беспроводного обновления прошивки.
— Термокомпенсированный кварцевый генератор (TCXO): Обеспечивает стабильную работу в широком диапазоне температур, исключая частотный сдвиг.
— Высокая мощность телеметрии: До 100 мВт обеспечивает надежную обратную связь на больших дистанциях.
— Высокая частота обновления: До 1000 Гц в режиме FSK для минимальной задержки.
— Многообразие выходных протоколов: Поддержка CRSF, SBUS, SUMD, DJI RS2 Pro и MAVLink для совместимости с различными полетными контроллерами.
— Двунаправленная связь MAVLink: Полноценная поддержка двунаправленного MAVLink (v2) для передачи данных и телеметрии.
— Возможность использования в качестве TX: После прошивки соответствующей прошивкой приемник может работать как передатчик с мощностью 100 мВт.

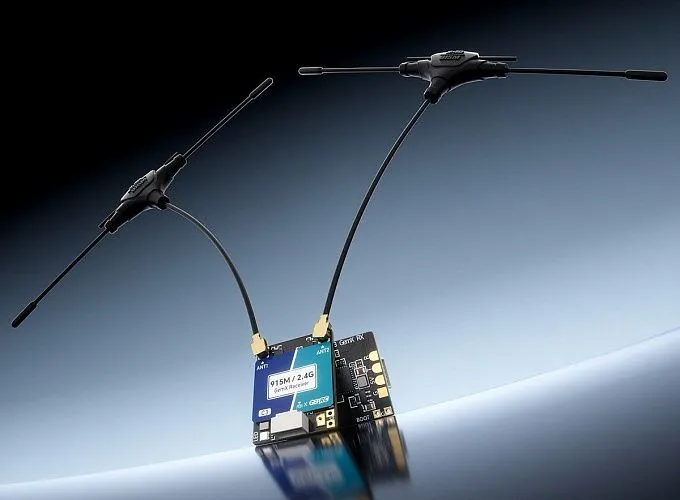

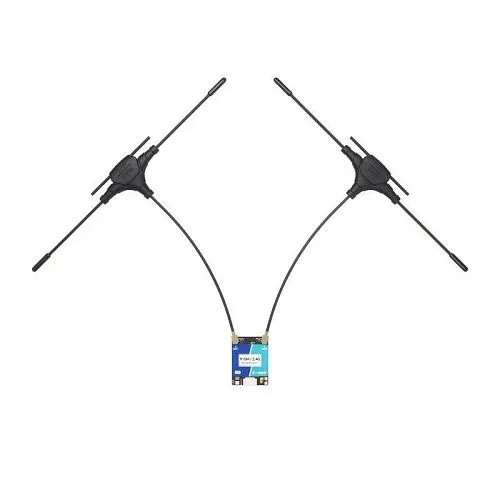

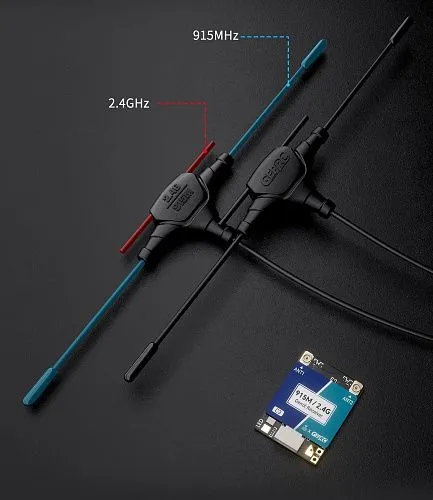

— Специализированные двухдиапазонные антенны: В комплекте идут две T-антенны, оптимизированные для работы на обеих частотах (915 МГц и 2.4 ГГц).
— Универсальная установка антенн: В зависимости от режима работы возможна установка двух 915 МГц антенн, двух 2.4 ГГц антенн или комбинации 915 МГц + 2.4 ГГц.
— Компактный размер и малый вес: 18×23.6×5.7 мм и вес 1.6 г позволяют устанавливать приемник на дроны любых классов.
— Светодиодная индикация: RGB-светодиод отображает статус работы приемника.
— Простота подключения: Разъем SH1.0 4-pin для plug-and-play подключения.

Технические характеристики
— Модель: GEPRC ELRS 915M/2.4G C3 Gemini Xrossband Receiver
— Чипы: ESP32-C3, LR1121 × 2
— Частотные диапазоны: 915 МГц, 2.4 ГГц
— Режимы работы: 915M Gemini, 2.4G Gemini, 915M+2.4G Dual-Band
— Частота обновления: 25–1000 Гц (LoRa, FSK)
— Входное напряжение: 5V
— Мощность телеметрии: 100 мВт
— Тип генератора: TCXO (термокомпенсированный)
— Протоколы вывода: CRSF, SBUS, SUMD, DJI RS2 Pro, MAVLink
— Разъем антенны: IPEX1
— Разъем подключения: SH1.0 4-pin

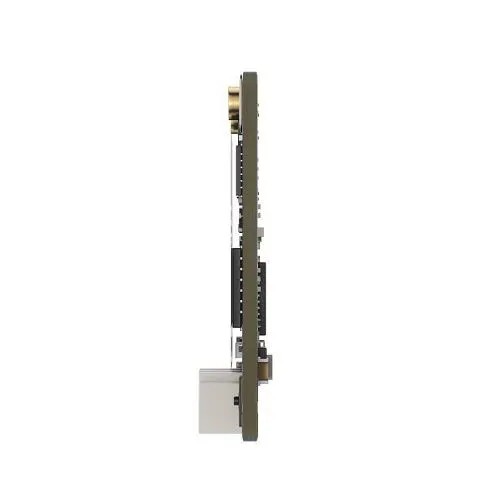

— Габариты: 18 × 23.6 × 5.7 мм
— Вес: 1.6 г
— Целевая прошивка: GEPRC C3 900/2400 Gemini Xrossband RX

Область применения
— Дальнобойные полеты (Long Range): Двухдиапазонная работа обеспечивает максимальную дальность и надежность RC-линка.
— FPV-фристайл и гонки: Высокая частота обновления до 1000 Гц и низкая задержка.
— Сложные радиочастотные условия: Режим Dual-Band позволяет одновременно использовать 915 МГц и 2.4 ГГц, обеспечивая максимальную помехоустойчивость.
— Профессиональная аэросъемка: Поддержка MAVLink и высокая надежность связи для коммерческих проектов.
— Универсальные сборки: Возможность работы в любом из двух диапазонов делает приемник универсальным для различных конфигураций.
— Использование в качестве передатчика: Может быть использован как TX-модуль (100 мВт) для компактных пультов управления.

Важные примечания
— Режим 915M+2.4G Dual-Band требует использования совместимого передатчика GemX (Gemini Xrossband TX).
— При использовании в одночастотных режимах необходимо устанавливать соответствующие антенны: две 915 МГц антенны для режима 915M, две 2.4 ГГц антенны для режима 2.4G.

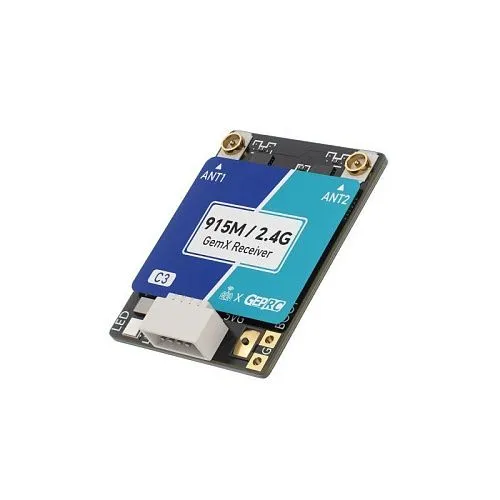

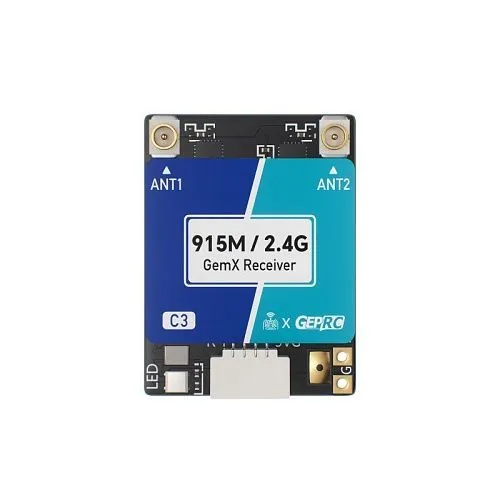

— В двухдиапазонном режиме на ANT1 устанавливается антенна 915 МГц, на ANT2 — антенна 2.4 ГГц.
— Для использования приемника в качестве передатчика (RX_AS_TX) требуется прошивка версии 3.6 и выше для ESP32-C3.

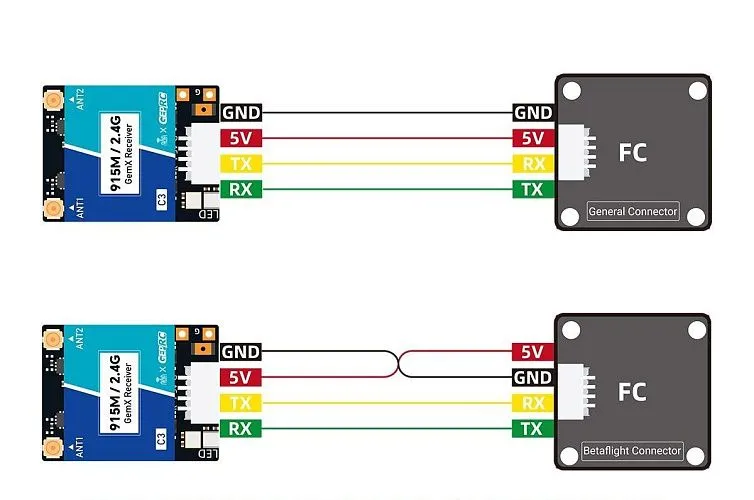

— При подключении через разъем SH1.0 4-pin соблюдайте правильную распиновку — последовательность контактов может отличаться от стандарта ELRS.
— Обновление прошивки возможно через Wi-Fi (встроенная поддержка ESP32-C3) или через USB.

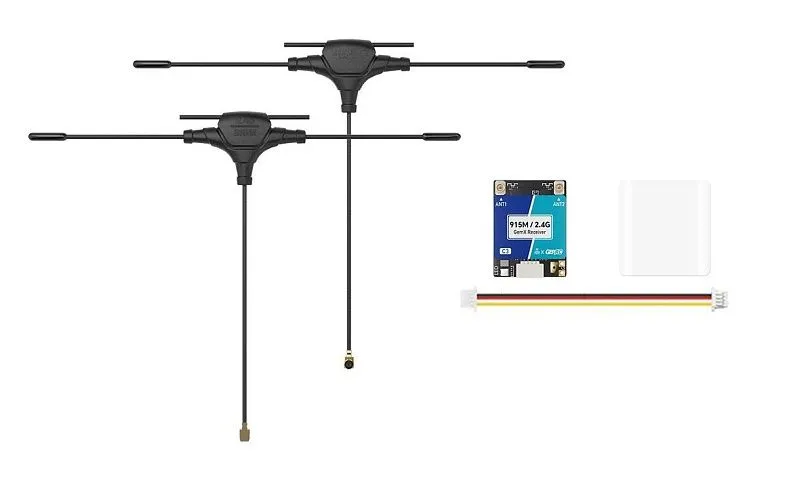

Комплектация
— Приемник ELRS 915M/2.4G C3 Gemini Xrossband — 1 шт.
— Двухдиапазонные T-антенны 915 МГц / 2.4 ГГц (IPEX1, 80 мм) — 2 шт.
— Кабель для подключения (SH1.0 4-pin, 100 мм) — 1 шт.
— Термоусадочная трубка — 1 шт.
— Руководство пользователя — 1 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации.
— Чтобы получить коммерческое предложение (КП), уточнить наличие нужного варианта и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
