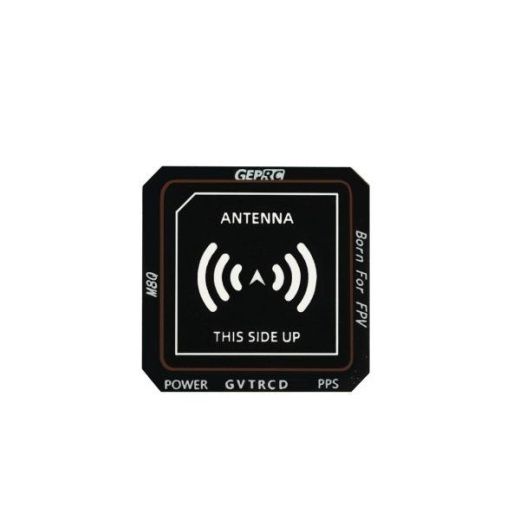

GPS-модуль GEPRC GEP-M8Q (GPS+GLONASS)

Описание "GPS-модуль GEPRC GEP-M8Q (GPS+GLONASS)"

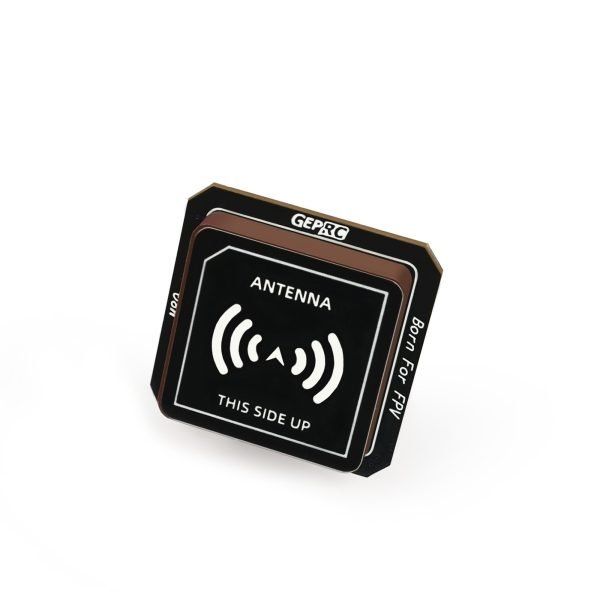

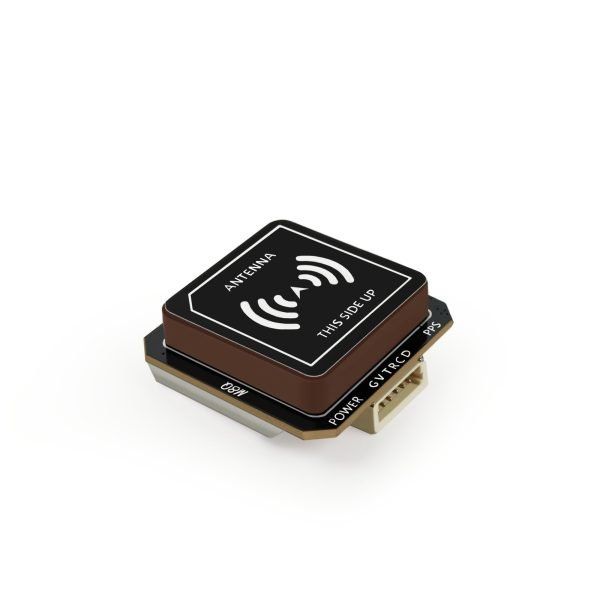

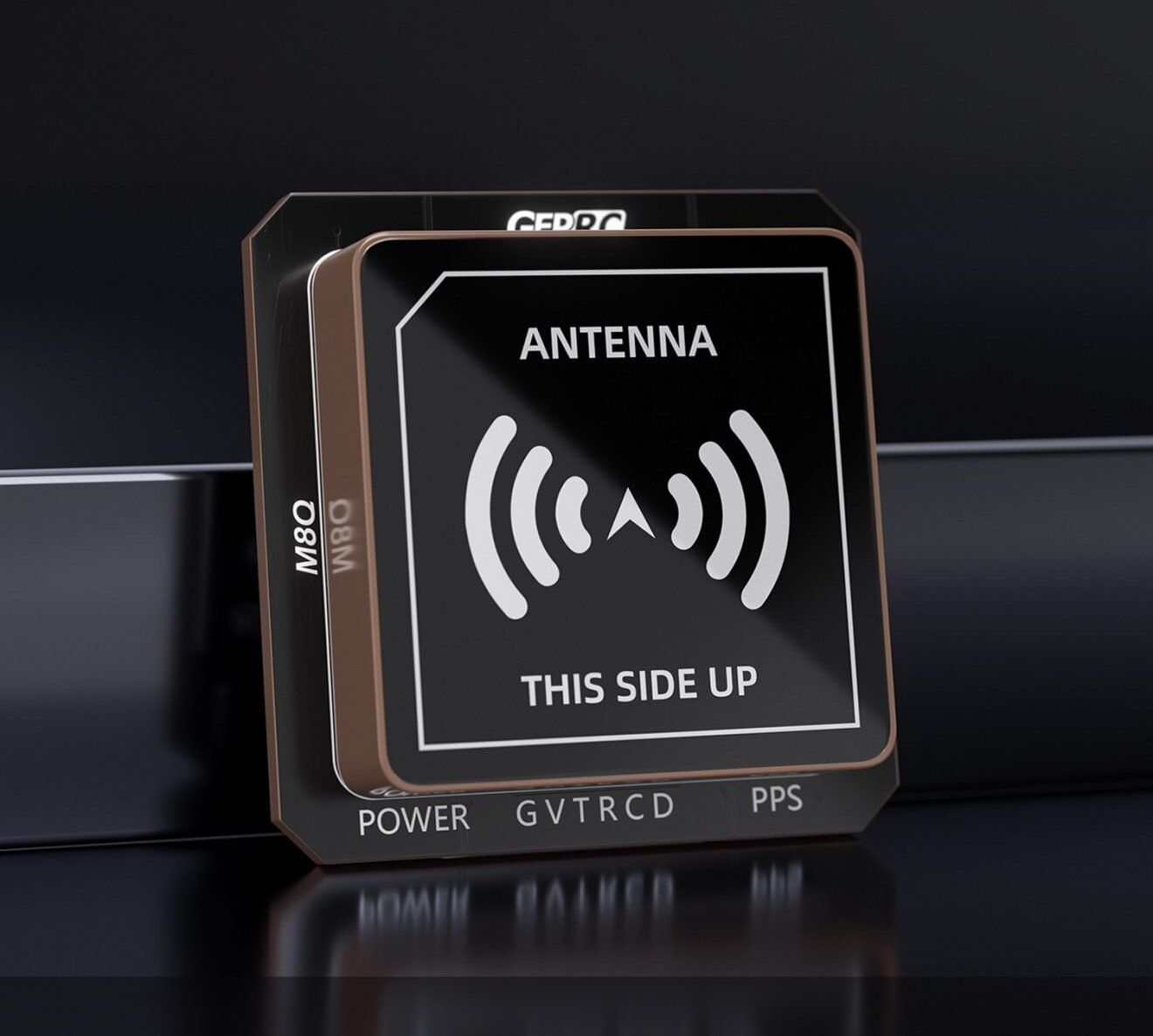

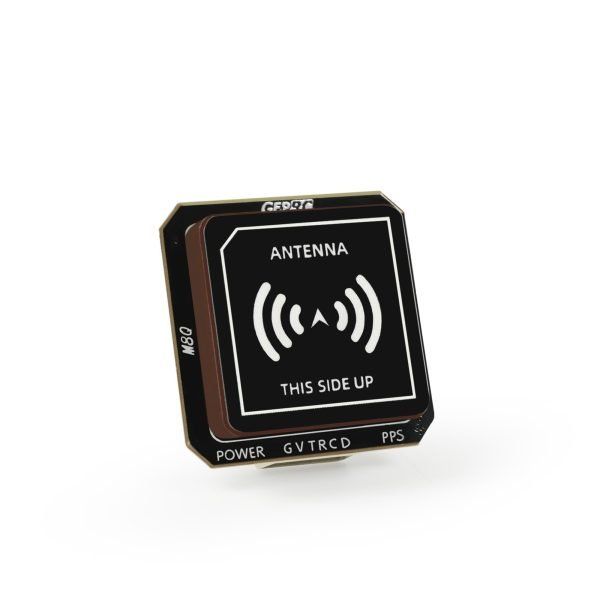

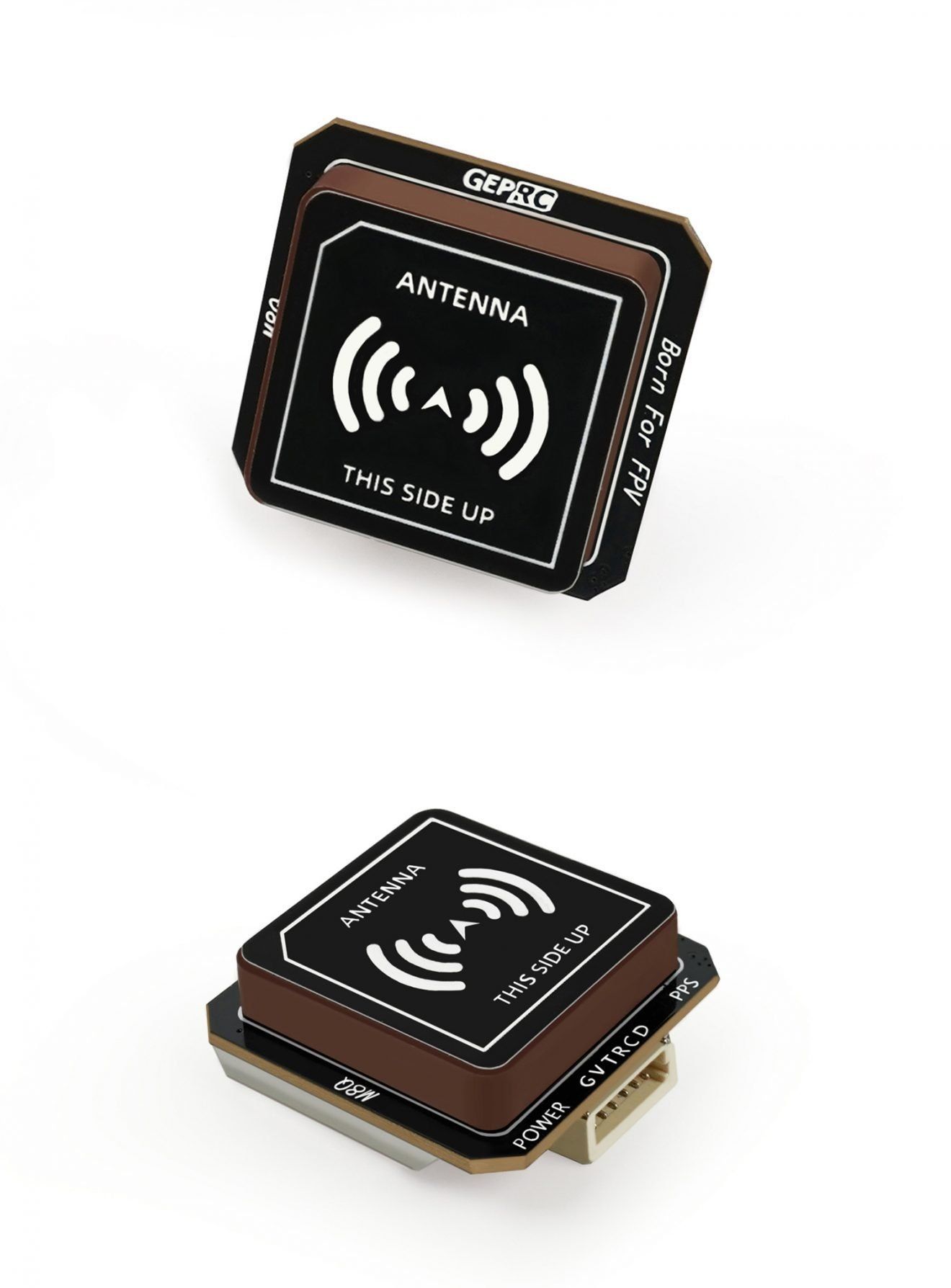

GPS-модуль GEPRC GEP-M8Q (GPS+GLONASS) представляет собой высокоточный навигационный приемник на базе чипа u-blox M8, дополненный интегрированным магнитометром QMC5883L и барометром MS5611. Модуль поддерживает совместное позиционирование по системам GPS и GLONASS, обеспечивая быстрое и стабильное определение координат. Оснащен керамической антенной с правой круговой поляризацией для отличной чувствительности, встроенным разъемом SH1.0-6P для подключения без пайки, а также светодиодной индикацией статуса работы. Магнитометр QMC5883L обеспечивает точное определение направления, а барометр MS5611 — высокоточные данные о высоте, что делает этот модуль идеальным для автономных полетов, полетов по маршруту и использования с прошивками INAV и Ardupilot.

Общие характеристики
— Тип: GPS-модуль с магнитометром QMC5883L и барометром MS5611
— Модель: GEP-M8Q GPS module (GPS+GLONASS)
— Бренд: GEPRC
— Чип GPS: u-blox M8
— Спутниковые системы: GPS + GLONASS
— Магнитометр: QMC5883L
— Барометр: MS5611
— Антенна: керамическая, с правой круговой поляризацией
— Количество каналов: 72
— Частота обновления: 10 Гц

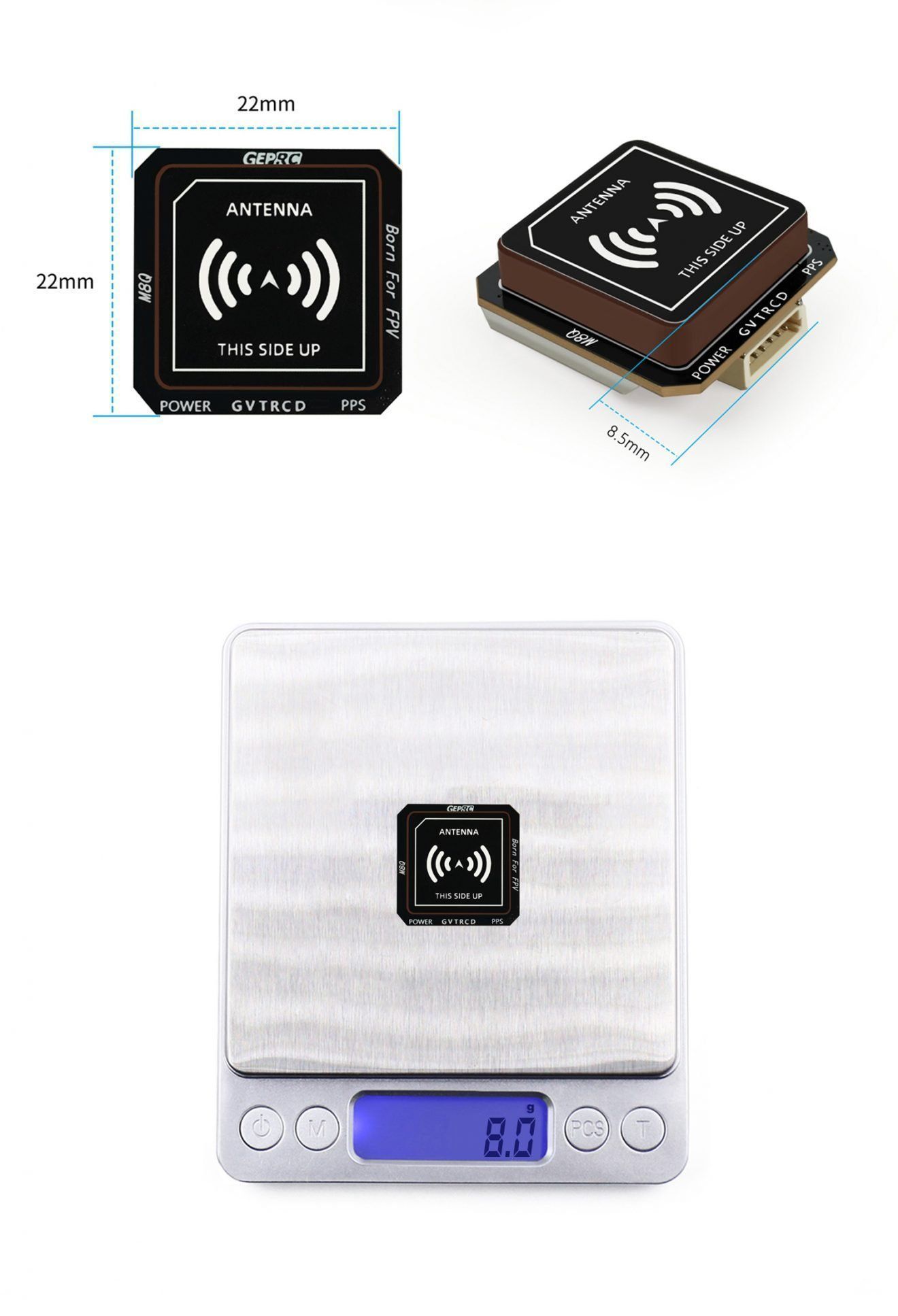

— Габариты: 22 × 22 × 8.5 мм

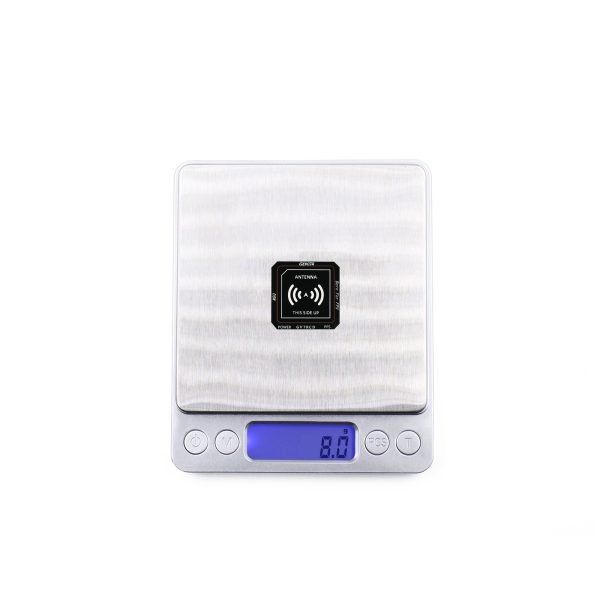

— Вес: 8 г
— Разъем: SH1.0-6P (подключение без пайки)

Ключевые особенности
— Двухсистемное позиционирование GPS+GLONASS: Использование сигналов GPS и GLONASS обеспечивает быстрое определение координат, высокую точность и стабильную работу в сложных условиях, особенно в северных широтах, где GLONASS показывает лучшую производительность.
— Интегрированный магнитометр QMC5883L: Позволяет определять курс (направление) дрона, что необходимо для функций возврата домена (RTH) с сохранением ориентации, полетов по маршруту (waypoint) и стабилизации по курсу.
— Высокоточный барометр MS5611: Обеспечивает точное измерение высоты с высоким разрешением, что необходимо для режимов удержания высоты, полетов по маршруту и стабильной работы в INAV.

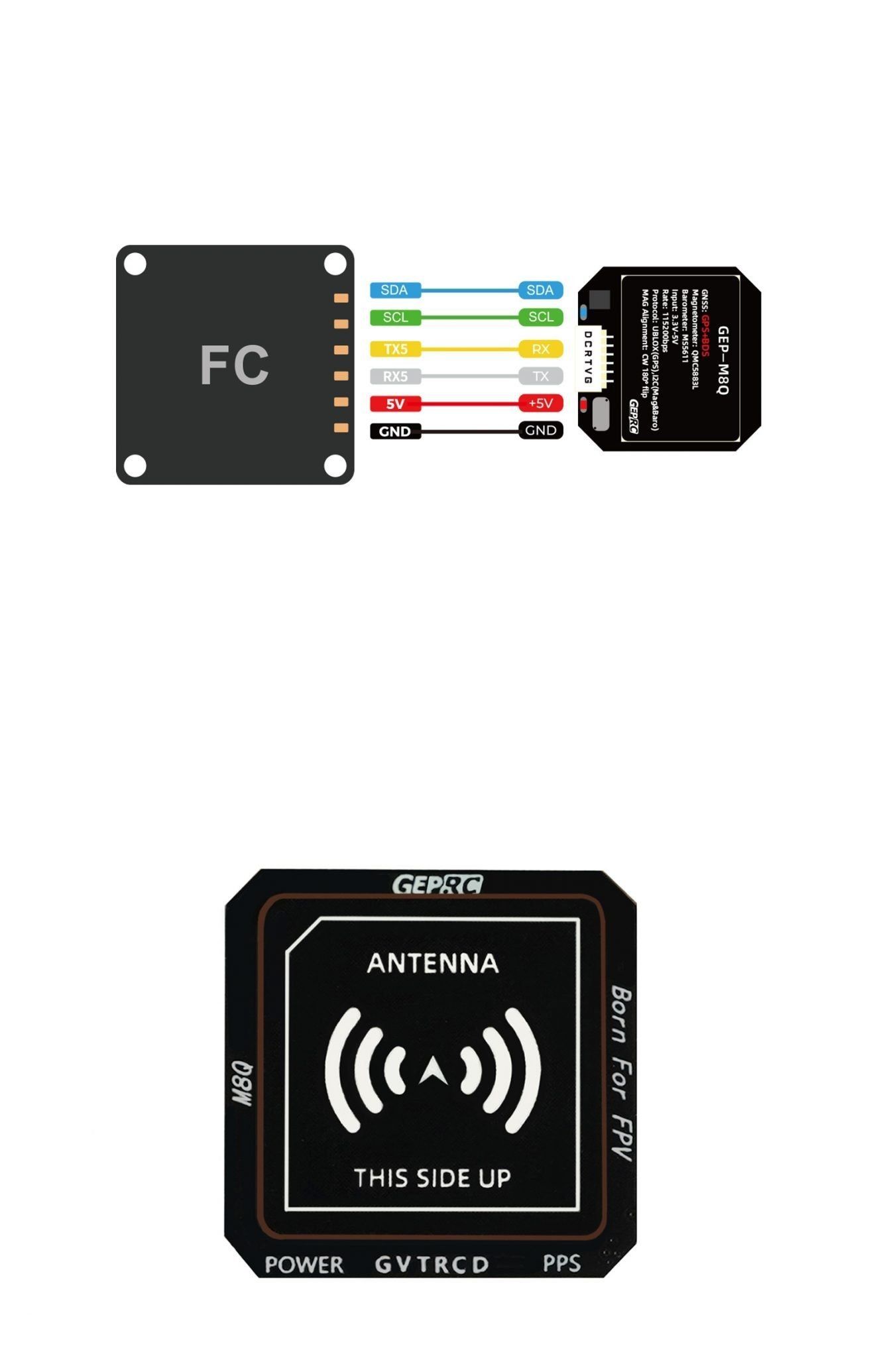

— Подключение без пайки: Разъем SH1.0-6P позволяет подключать модуль к полетному контроллеру с помощью готового шлейфа, исключая необходимость пайки.
— Высокая частота обновления: 10 Гц обеспечивает плавное отображение положения, курса и высоты в OSD и телеметрии.
— Высокая точность: Горизонтальная точность позиционирования менее 2.5 м (с SBAS — менее 2.0 м), точность скорости 0.05 м/с.

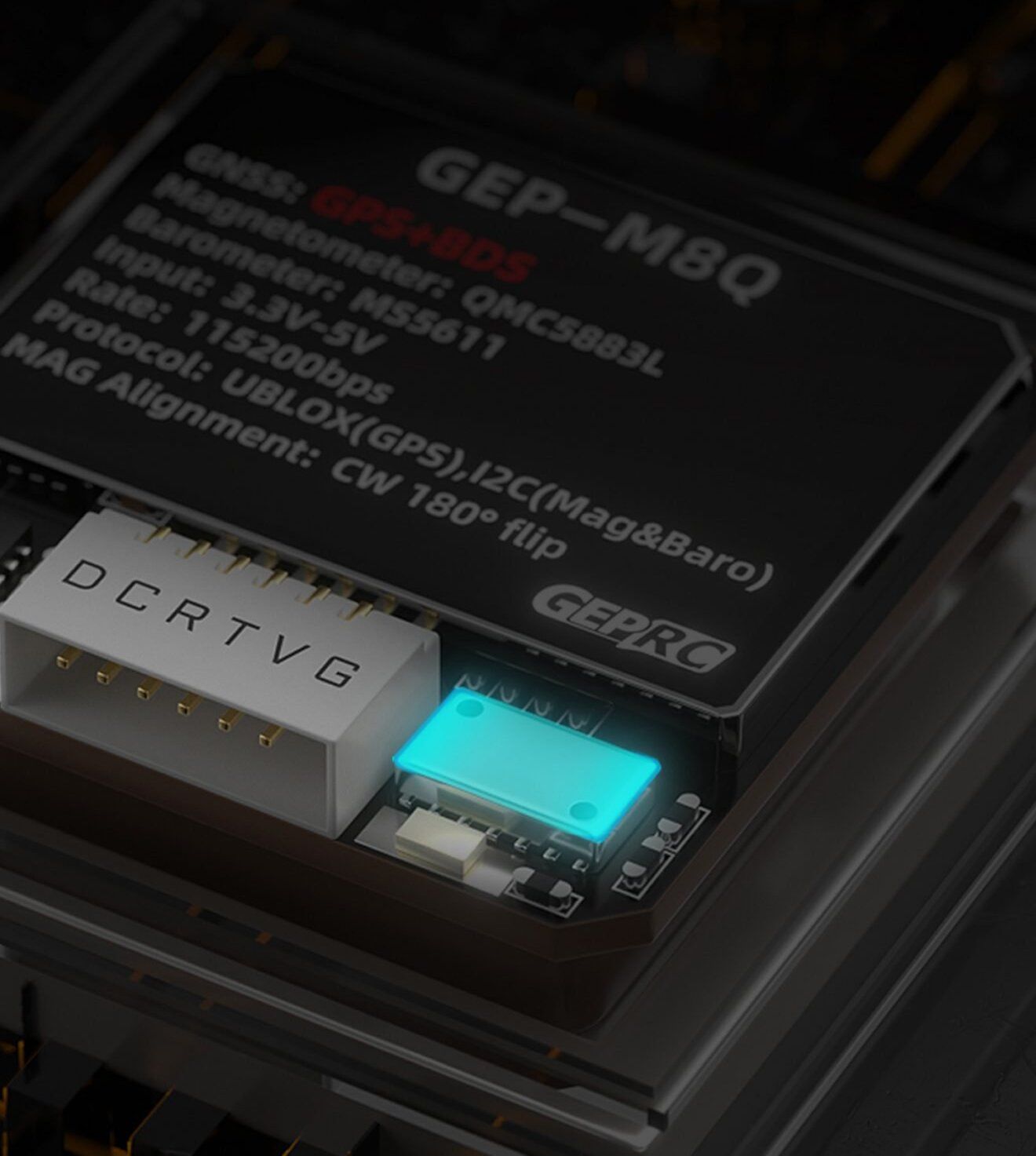

— Светодиодная индикация: Встроенные светодиоды PPS (синий) и POWER (красный) отображают статус работы модуля, упрощая настройку и диагностику.
— Антенна с правой круговой поляризацией: Обеспечивает лучший прием сигнала и устойчивость к помехам по сравнению с линейной поляризацией.
— Компактный размер: Стандартный размер 22×22 мм обеспечивает удобный монтаж на большинстве рам.

Технические характеристики

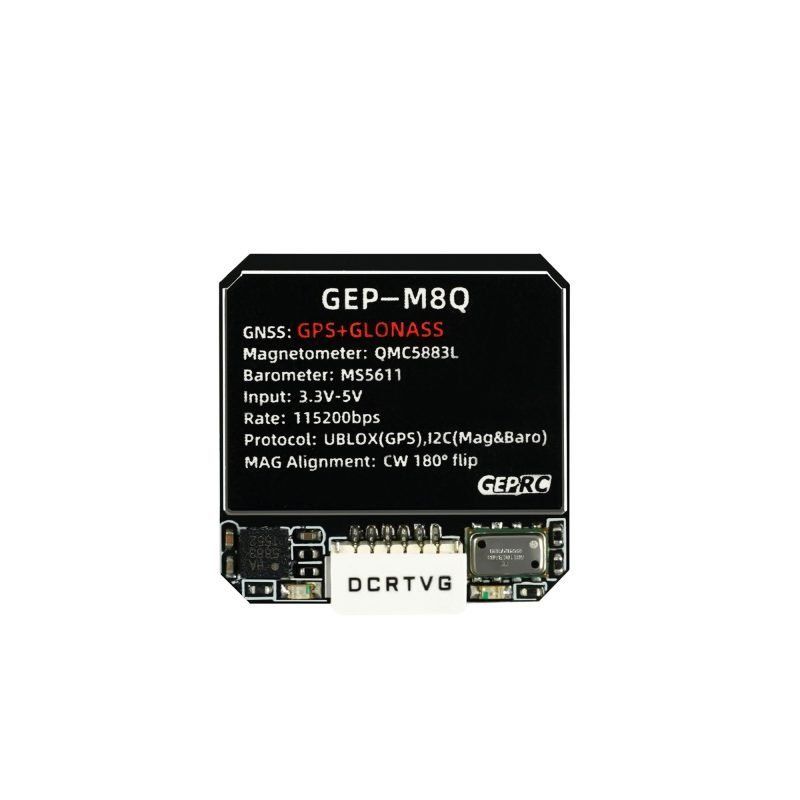

— Модель: GEP-M8Q GPS module (GPS+GLONASS)
— Чип GPS: u-blox M8
— Спутниковые системы: GPS + GLONASS
— Магнитометр: QMC5883L
— Барометр: MS5611
— Входное напряжение: 3.3–5 В
— Количество каналов: 72
— Скорость передачи: 115200 бит/с
— Разъем: SH1.0-6P
— Протокол вывода: UART (ublox), I2C (магнитометр, барометр)
— Частота обновления: 10 Гц
— Точность скорости: 0.05 м/с
— Горизонтальная точность: <2.5 м (SBAS <2.0 м)
— Точность синхронизации времени: 30 нс
— Чувствительность приемника: слежение –162 дБм, захват –160 дБм
— Максимальная высота: 50000 м
— Максимальная скорость: 500 м/с
— Максимальное ускорение: 4G
— Ориентация магнитометра: CW 180° flip (для INAV)

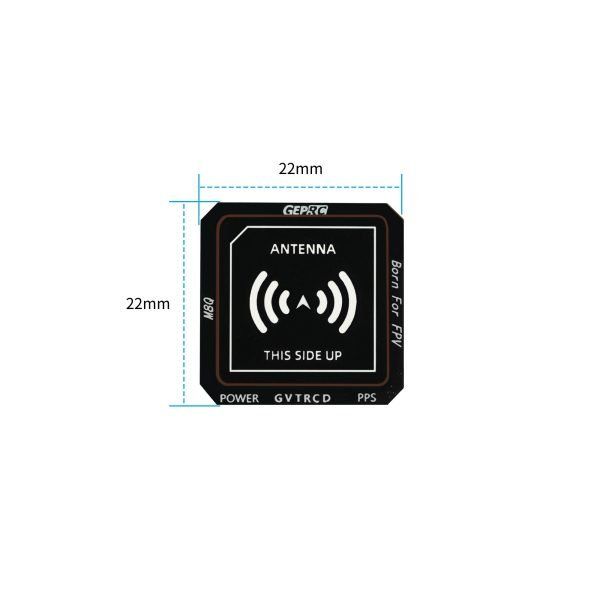

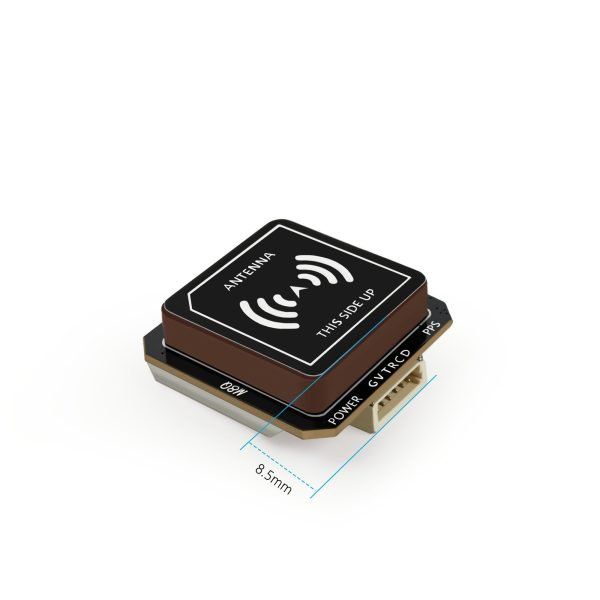

— Габариты: 22 × 22 × 8.5 мм
— Вес: 8 г

Область применения
— Автономные полеты с прошивками INAV и Ardupilot: Полный набор датчиков (GPS, магнитометр, барометр) позволяет использовать все возможности автономных режимов: полет по маршруту (waypoint), удержание позиции (loiter), возврат домена (RTH) с сохранением курса и высоты.
— Дальнобойные полеты (Long Range): Обеспечивает надежную навигационную информацию для безопасного возврата аппарата при потере связи. Система GLONASS особенно эффективна в северных широтах.
— Кинематографические дроны (Cinewhoop): Точное удержание высоты и курса позволяет выполнять плавные кадры и повторяемые движения.
— FPV-фристайл и гонки: Отображение координат, скорости, высоты, расстояния до дома и курса в OSD; надежный возврат домена при потере сигнала.
— Профессиональная аэросъемка: Высокая точность позиционирования и стабильность показаний позволяют использовать модуль в коммерческих проектах.
— БПЛА двойного назначения: Применяется в служебных беспилотных системах для навигации и выполнения сложных миссий, особенно в регионах с высокой широтой.

Важные примечания
— Для корректной работы магнитометра в прошивке INAV необходимо установить ориентацию: QMC5883 — CW 180° flip.
— Модуль поставляется с разъемом SH1.0-6P — используйте входящий в комплект шлейф для подключения без пайки.
— Модуль поддерживает горячий старт — для быстрого старта старайтесь не отключать питание модуля на длительное время.
— При монтаже модуля старайтесь размещать его на удалении от источников магнитных помех (силовые провода, моторы, динамики) для точной работы магнитометра.
— Для точных показаний барометра обеспечьте доступ модуля к атмосферному давлению (не закрывайте корпусом, но защитите от прямого потока воздуха от пропеллеров).
— Выбор между GPS+BDS и GPS+GLONASS зависит от региона и предпочтений. GLONASS традиционно лучше работает в северных широтах.

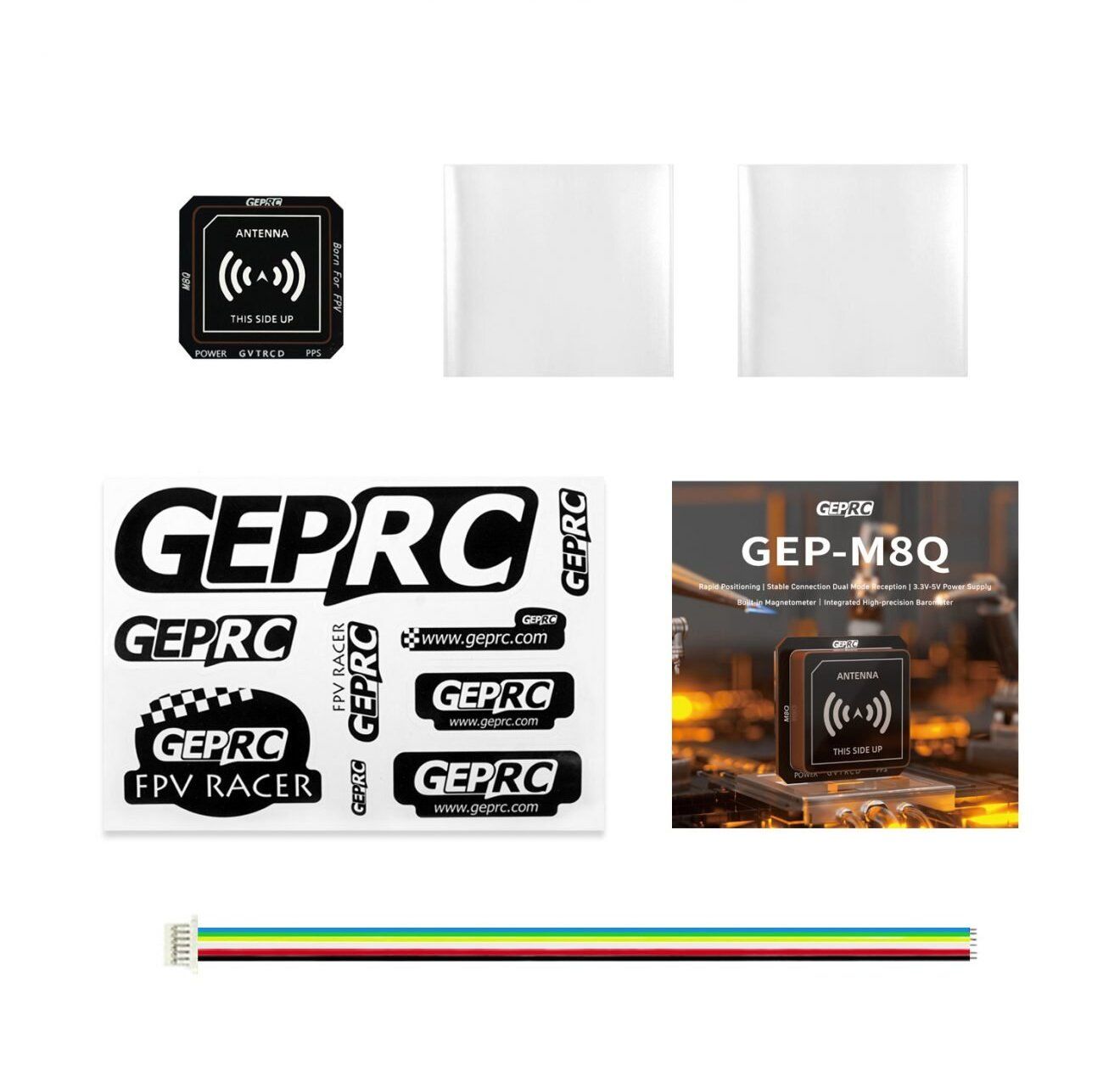

Комплектация
— GPS-модуль GEP-M8Q (GPS+GLONASS) — 1 шт.
— Шлейф SH1.0-6P — 1 шт.
— Инструкция по эксплуатации — 1 шт.
— Наклейка GEPRC — 1 шт.
— Термоусадочная трубка — 2 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации (GPS+GLONASS).
