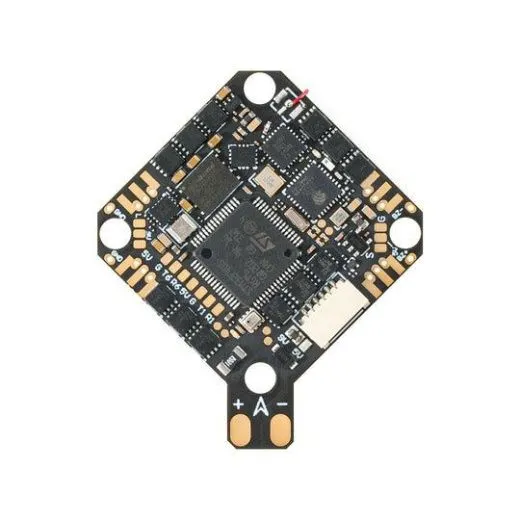

Описание "Полетный контроллер BETAFPV F4 2-3S 20A AIO V1"

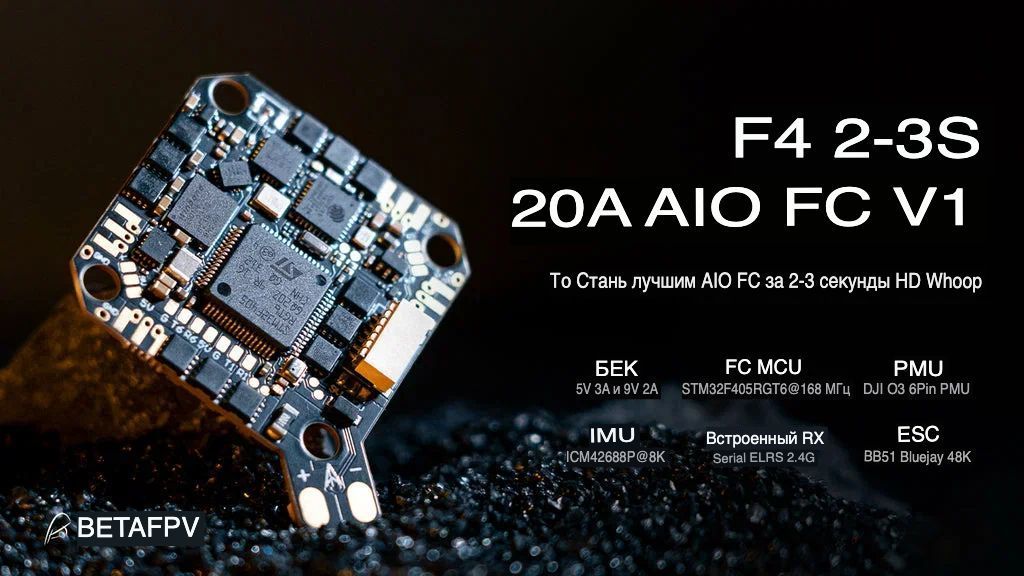

F4 2-3S 20A AIO FC V1 — это высокопроизводительный полётный контроллер с интегрированным ESC, специально разработанный для HD-цифровых видеосистем, в частности DJI O3 Air Unit. Контроллер построен на процессоре STM32F405RGT6 (168 МГц) с гироскопом ICM42688P (SPI), оснащён встроенным Serial ELRS 2.4 ГГц приёмником, 16MB черным ящиком, барометром и датчиками тока/напряжения. Уникальная dual BEC-система обеспечивает стабильное питание 9В@2А для DJI O3 и 5В@3А для внешних устройств, предотвращая затемнение экрана при просадках напряжения. ESC рассчитан на непрерывный ток 20А и пиковый 25А, поддерживает 2-3S батареи. Контроллер оснащён 6-пиновым PMU-разъёмом для беспаечного подключения DJI O3, 4 полными UART-портами и стандартным SBUS-входом.

Общие характеристики
— Тип: Полётный контроллер класса AIO (All-In-One) с интегрированным ESC и приёмником
— Модель: BETAFPV F4 2-3S 20A AIO FC V1
— Назначение: Управление HD-цифровыми Whoop и Toothpick дронами с системой DJI O3 Air Unit
— Ключевое преимущество: Специализированное решение для DJI O3, dual BEC (9В/5В), беспаечное подключение, мощный F405 процессор

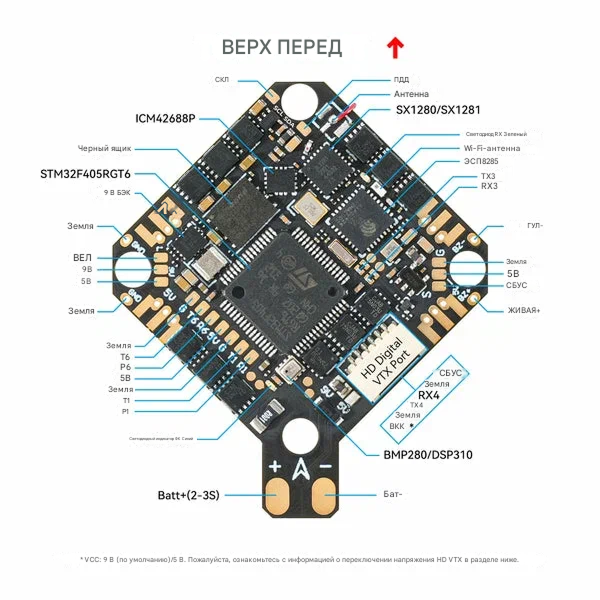

— Процессор: STM32F405RGT6, 168 МГц
— Гироскоп: ICM42688P (SPI-подключение)
— Прошивка FC: Betaflight 4.4.1 (таргет BETAFPVF405)
— Чёрный ящик (Blackbox): 16 MB
— Барометр: BMP280 / DSP310
— Датчики: Напряжения и тока (Current Meter)
— Приёмник: Встроенный Serial ELRS 2.4 ГГц (прошивка BETAFPV AIO 2400 RX ELRS V3.3.0)
— Антенна: Эмалированный провод (запаян)
— Размер монтажных отверстий: 26 × 26 мм (стандартное Whoop-крепление)

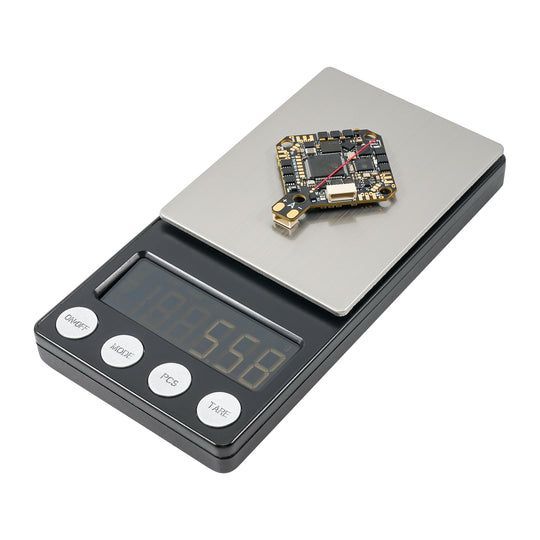

— Вес: 5.58 г (без разъёмов моторов и силового кабеля), 5.92 г (с разъёмами)

ESC и силовая часть

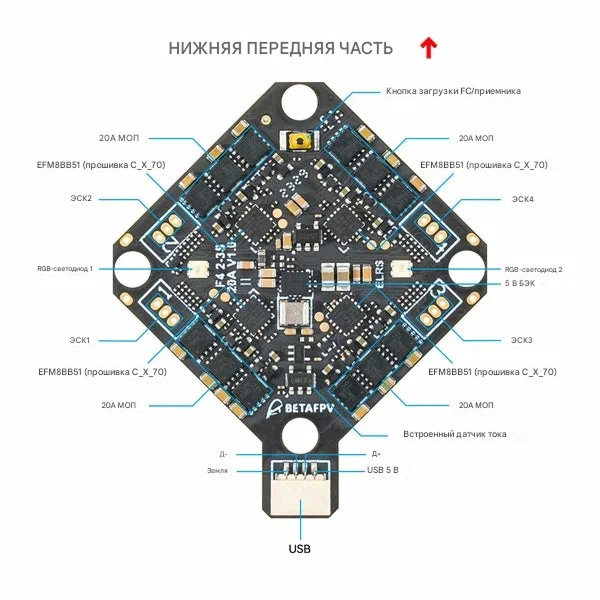

— Встроенный ESC: 4-в-1, на базе BB51 (совместим с Bluejay)
— Непрерывный ток: 20 А
— Пиковый ток: 25 А
— Входное напряжение ESC: 2-3S LiPo (7.4–12.6 В)
— Прошивка ESC: Bluejay (C_X_70_48_V0.19.2.hex для BB51 Bluejay hardware)
— Поддерживаемые протоколы: D-shot300, D-shot600
— PWM частота: 24 кГц, 48 кГц, 96 кГц (заводская настройка — 48 кГц)
— Поддержка bidirectional D-shot и RPM filtering
— Важное примечание: Обновление до 96 кГц не рекомендуется — может вызвать ошибки холостого хода и отказ запуска моторов

Система питания (BEC)
— 9V BEC: 9 В, 2 А (при 8В входного напряжения) — выделенный выход для DJI O3 Air Unit
— 5V BEC: 5 В, 3 А (при 8В входного напряжения) — для внешних устройств (приёмники, GPS, VTX)
— Важно: Выходной ток BEC снижается при повышении температуры

Подключение DJI O3

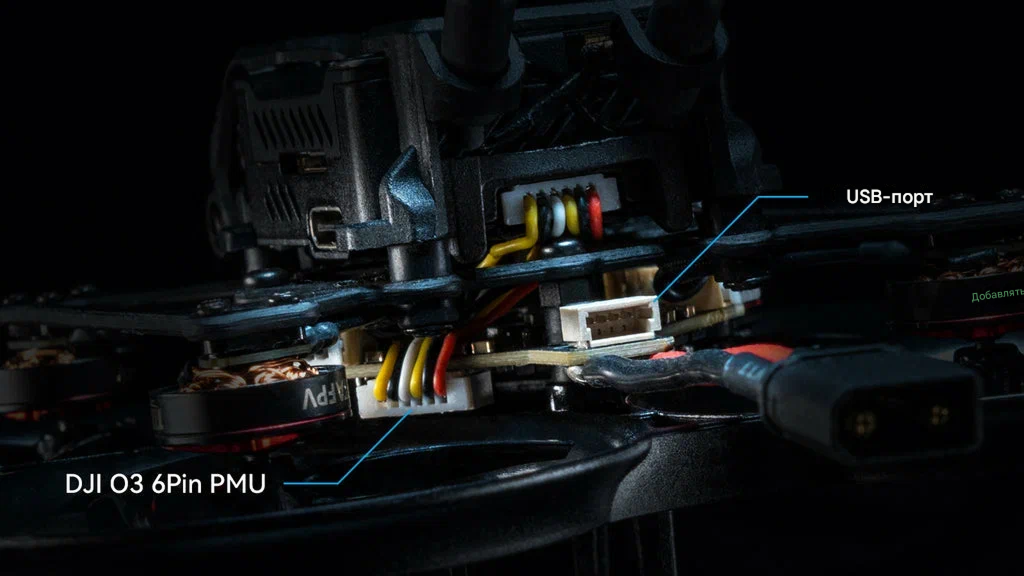

— Специализированный 6-пиновый PMU-разъём (DJI O3 6-pin PMU)
— Беспаечное подключение — простое соединение с O3 Air Unit через штатный кабель
— Напряжение питания O3: 9 В по умолчанию

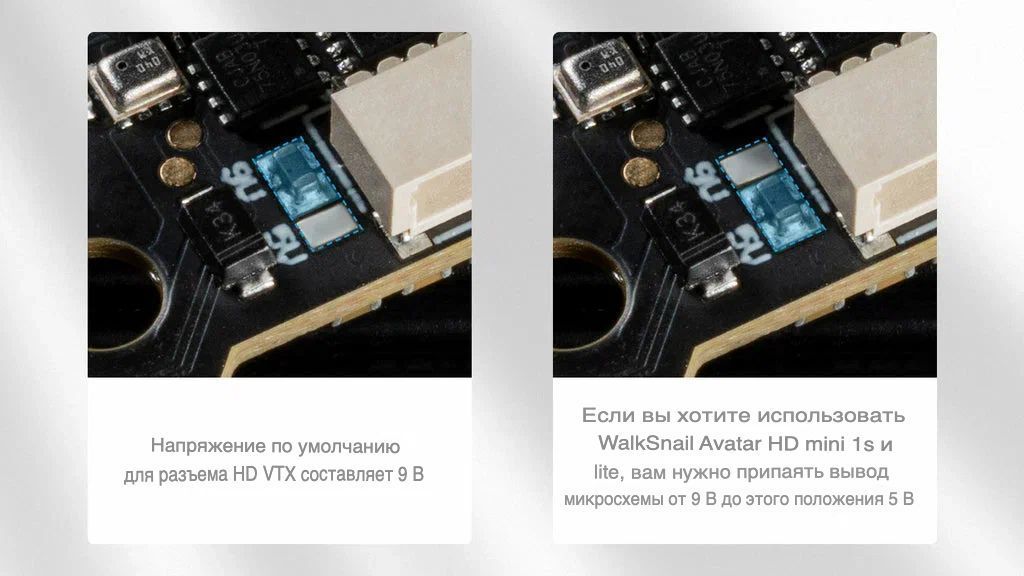

— Переключение на 5В для Walksnail Avatar HD mini 1s/Lite: Необходимо удалить чип-бид с контакта 9V и припаять его между контактами 5V и средним контактом. Допускается использование перемычки из припоя.

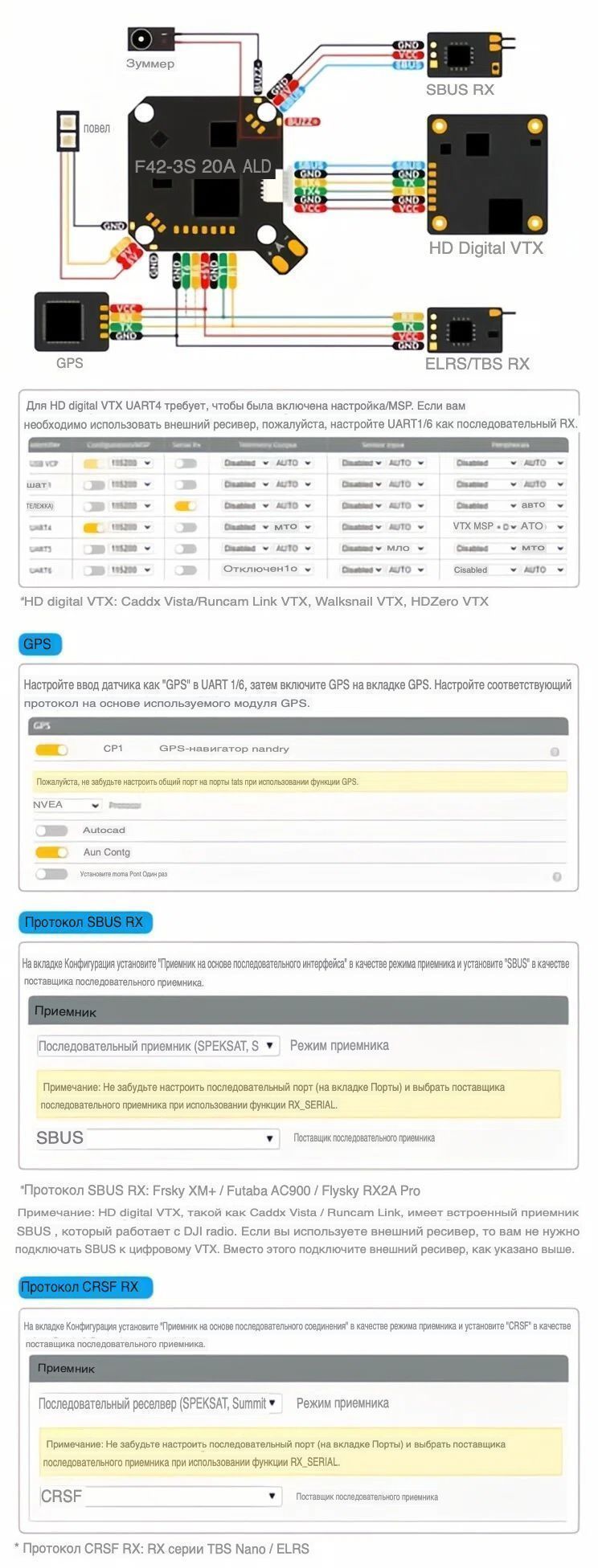

Последовательные порты и периферия
— 4 × полных UART (включая UART5 для SBUS-приёмников)
— 1 × стандартный SBUS-вход (UART5)
— Поддержка внешних CRSF-приёмников
— Поддержка GPS-модулей
— Возможность подключения внешних видеопередатчиков и другого оборудования

Настройка и модификация

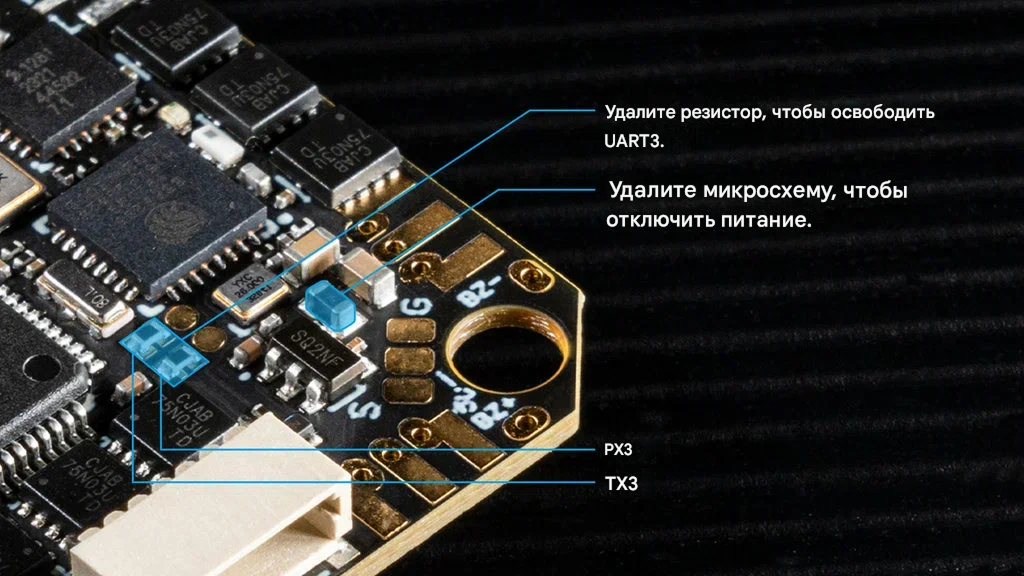

— Отключение встроенного ELRS-приёмника: Удаление чип-бида разрывает цепь питания приёмника для экономии энергии. Для восстановления работы необходимо замкнуть контактные площадки припоем.
— Высвобождение UART3: Удаление двух резисторов на соответствующих контактных площадках открывает доступ к TX3 и RX3. Для обратного подключения встроенного приёмника необходимо замкнуть контактные площадки припоем.
— USB-порт: Вынесен на задний край платы, подключение через комплектный адаптер SH1.0 4-Pin to Type-C

Ключевые особенности
— Специализированное решение для DJI O3 Air Unit: Уникальная dual BEC-система с выделенным 9В@2А каналом питания обеспечивает стабильную работу O3 даже при просадках напряжения на батарее, полностью исключая проблему затемнения экрана (blackout) при резком увеличении газа.
— Беспаечное подключение HD VTX: Инновационный 6-пиновый PMU-разъём позволяет подключить DJI O3 Air Unit без единой пайки. Идеально для новичков и быстрой сборки.
— Высокопроизводительный F405 процессор: 168 МГц тактовой частоты, 16MB черный ящик для детального анализа полётов, поддержка сложных фильтров и высоких частот PID-циклов.
— Прецизионный гироскоп ICM42688P: SPI-подключение обеспечивает минимальную задержку и высокую точность считывания данных, критически важную для современных HD-систем.
— 20А ESC с запасом прочности: Непрерывный ток 20А и пиковый 25А обеспечивают уверенную работу даже при заклинивании моторов. Поддержка Bluejay-прошивки и RPM-фильтрации.
— Интегрированный Serial ELRS 2.4G приёмник: Полностью совместим с ELRS V3, обновление прошивки через WiFi или Betaflight passthrough. Привязка — трёхкратное включение/выключение питания.
— Расширенные возможности настройки: Возможность отключения встроенного приёмника, высвобождение дополнительных UART-портов, переключение напряжения VTX с 9В на 5В для совместимости с Walksnail.
— Улучшенная компоновка: Переработанные контактные площадки увеличенного размера для удобной пайки. USB-порт вынесен на задний край платы для лёгкого доступа.

Встроенный Serial ELRS 2.4G RX
— Протокол: CRSF (Crossfire)
— Прошивка с завода: ELRS V3.3.0
— Привязка: Трёхкратное включение/выключение питания (быстрое двойное мигание RX LED)
— Обновление прошивки: Через WiFi или Betaflight passthrough
— Таргет для прошивки: BETAFPV 2.4GHz AIO RX
— Важно: Не подключаться к Betaflight Configurator перед обновлением через passthrough

Ограничения и рекомендации
— Моторы: Не рекомендуется использовать моторы с KV выше 20,000 — высок риск сгорания ESC.
— ESC частота: Заводская настройка 48 кГц. Обновление до 96 кГц не рекомендуется — может вызвать ошибки холостого хода и отказ запуска моторов.
— Прошивка ESC: Не обновлять прошивку с коротким интервалом — риск сбоя и повреждения контроллера.
— Переключение напряжения: При использовании Walksnail Avatar HD mini 1s/Lite необходимо переключить питание VTX-разъёма с 9В на 5В.
— Совместимость: При использовании F4 2-3S 20A AIO FC V1 порт SBUS-приёмника — UART5 (в отличие от F4 1S 12A AIO FC V3, где используется UART6).

Область применения
— HD-цифровые Whoop-дроны с DJI O3 Air Unit (Pavo Pico Brushless Whoop Quadcopter)
— Современные Toothpick-дроны с 2-3S питанием (HX115 SE Toothpick Drone)
— Компактные сборки для FPV-кинематографии с высокими требованиями к качеству видео
— Проекты, требующие встроенного ELRS-приёмника, барометра и чёрного ящика

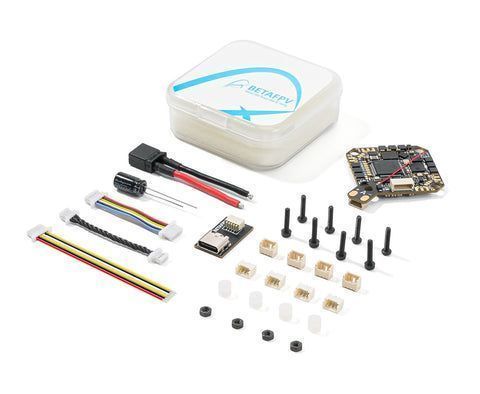

Комплектация поставки
— F4 2-3S 20A AIO FC V1 — 1 шт.
— M2×10 Machine Screw (металлические винты) — 4 шт.
— M2×10 Nylon Screw (нейлоновые винты) — 4 шт.
— M2 Nuts (гайки) — 4 шт.
— Shock Absorbing Ball (демпфирующие шарики) — 4 шт.
— JST1.25mm Angle Socket (угловой разъём) — 4 шт.
— JST1.25mm Straight Socket (прямой разъём) — 4 шт.
— SH1.0 4Pin Adapter Cable — 1 шт.
— Type-C to SH1.0 Adapter — 1 шт.
— XT30 Power Cord (силовой кабель XT30) — 1 шт.
— Filter Capacitor (конденсатор фильтра) — 1 шт.
— 30mm Double-head VTX connector wire — 1 шт.
— 60mm Single-head VTX connector wire — 1 шт.

Варианты исполнения (доступные опции)
— Данная модель поставляется в единственной конфигурации со встроенным ELRS 2.4G приёмником.
— Версии под другие протоколы (Frsky, DSMX, Futaba и т.д.) отсутствуют.
