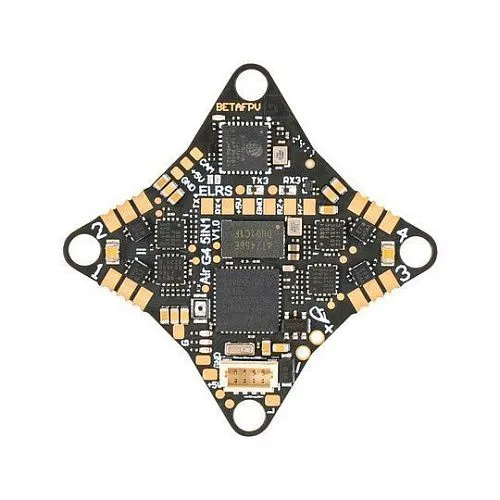

Описание "Полетный контроллер BETAFPV Air Brushless 5IN1"

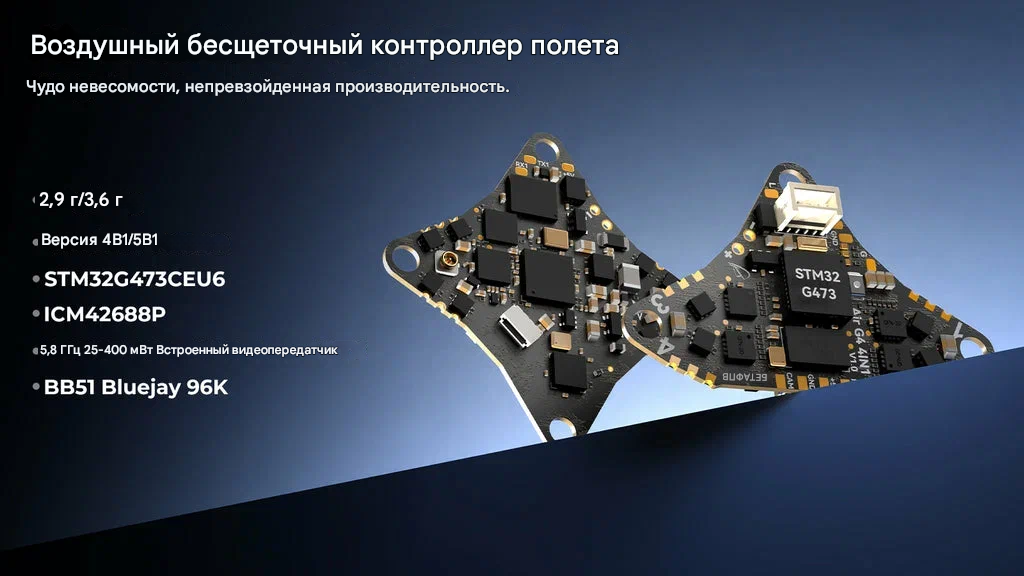

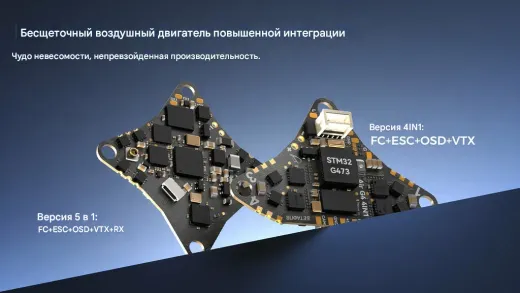

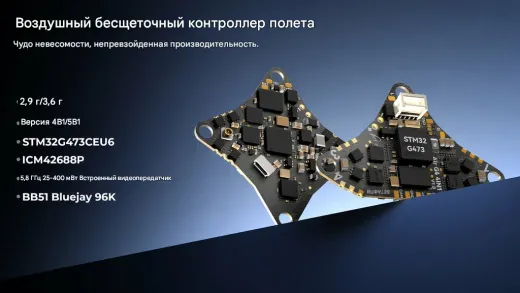

Максимально интегрированная высокопроизводительная плата для 1S дронов, созданная для опытных пилотов. Объединяет процессор STM32G473, VTX 25–400 мВт, OSD, ESC 5A и встроенный приемник Serial ELRS 2.4G. Ультратонкий (0.8 мм) и легкий (3.6 г) дизайн для гонок и фристайла.

Внимание
Контроллер разработан для продвинутых пилотов, стремящихся к максимальной производительности и минимальному весу. Для новичков рекомендуется более прочный и простой в установке Matrix 1S Brushless FC.

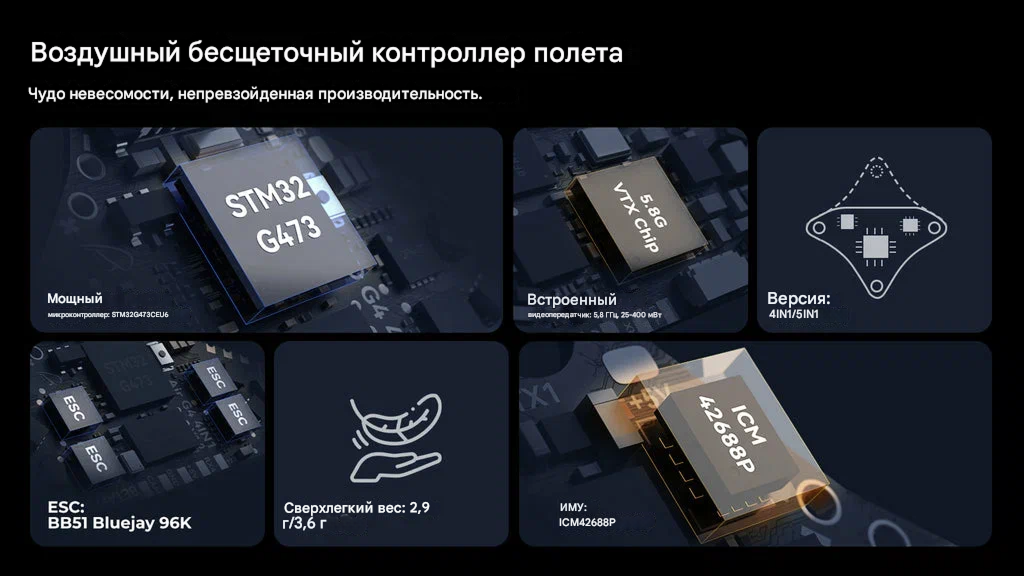

Ключевые особенности

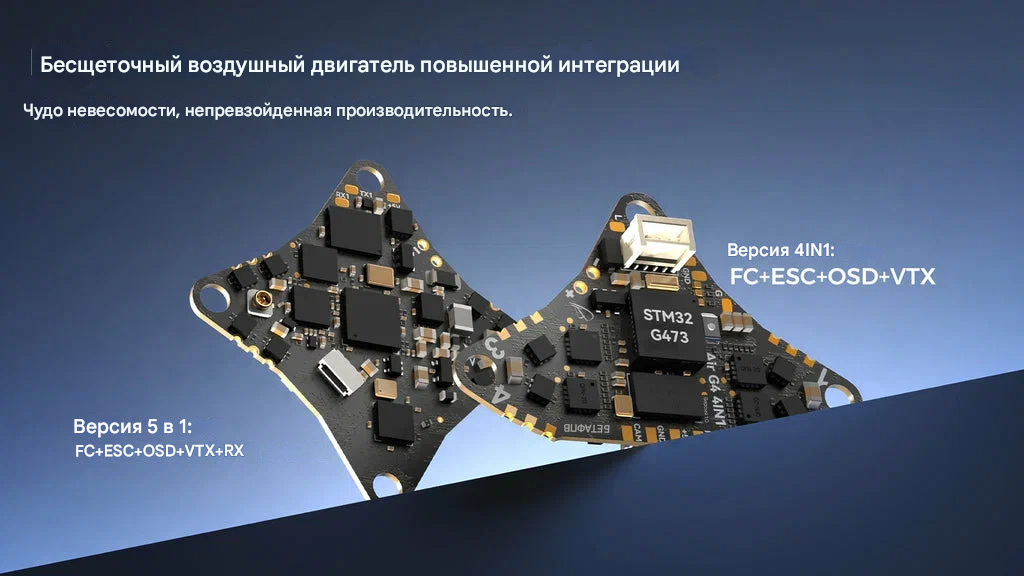

— Полная интеграция (5IN1): FC + ESC + OSD + VTX + Serial ELRS 2.4G RX.

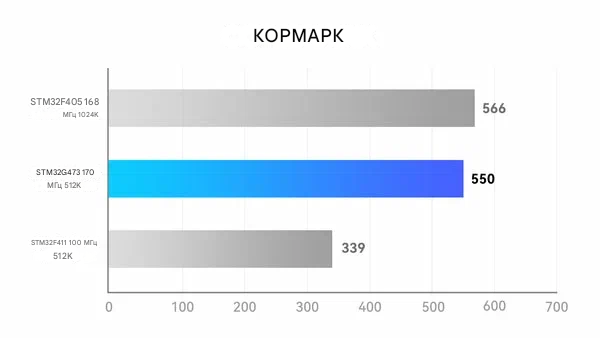

— Процессор: STM32G473CEU6 (168 МГц) — на 55% быстрее STM32F411.
— Облегченная конструкция: Толщина платы 0.8 мм, вес 3.6 г.
— Высококачественный гироскоп: ICM42688P с подключением по SPI и частотой опроса до 8 кГц.
— Встроенный видеопередатчик: 5.8 ГГц VTX, 48 каналов, мощность 25/100/200/400 мВт/PIT, управление по SmartAudio 2.0.
— Встроенный приемник: Serial ELRS 2.4G RX (прошивка V3.4.3, протокол CRSF).
— Встроенный OSD: Betaflight OSD на кастомном чипе.
— Мощные ESC: 5А непрерывного тока, поддержка DShot300/600.
— Расширяемость: 2 свободных полнофункциональных UART-порта.
— Память Blackbox: 16 МБ.

Технические характеристики

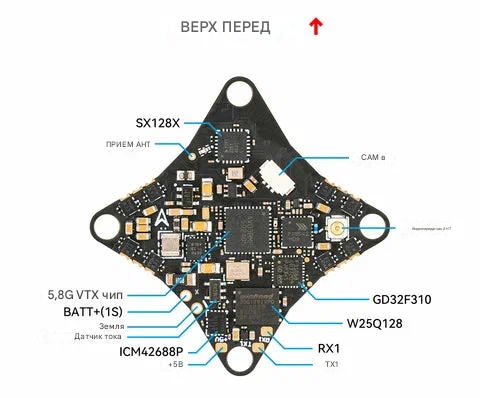

Компоновка (FC)
— Архитектура: 5IN1 (FC + ESC + OSD + VTX + ELRS RX).
— Процессор: STM32G473CEU6 (168 МГц).
— Гироскоп: ICM42688P (SPI).
— Память Blackbox: 16 МБ.
— Датчики: Напряжение и ток.
— BEC: 5В, 3А.
— OSD: Betaflight OSD (кастомный чип).
— Приемник: Serial ELRS 2.4G (CRSF), прошивка V3.4.3.
— Прошивка FC: Betaflight_4.5.0_BETAFPVG473.
— Разъем USB: SH1.0-4Pin.
— Подключение моторов: Только пайка.
— Разъем аккумулятора: BT2.0 (через кабель 40 мм в комплекте).
— Посадочный размер: 26мм x 26мм.

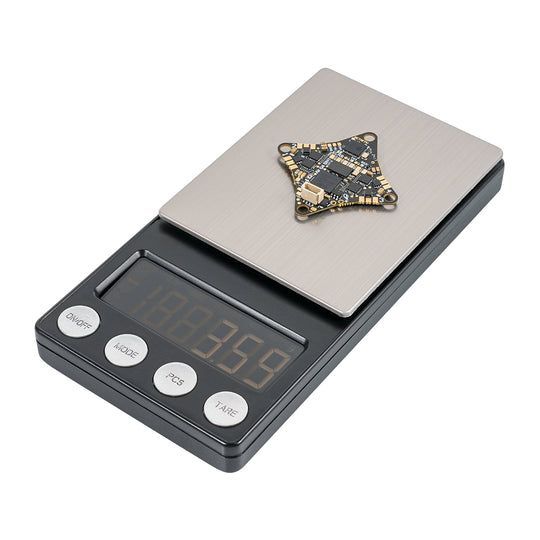

— Вес: 3.6 г.

Видеопередатчик (VTX)
— Диапазон: 5.8 ГГц, 48 каналов (включая Raceband: 5658–5917 МГц).

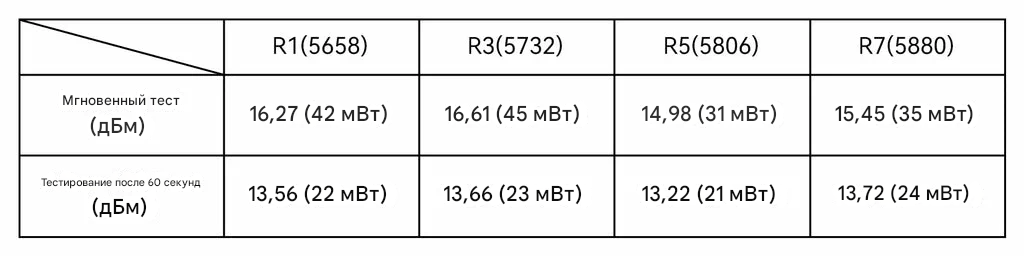

— Выходная мощность: 25 / 100 / 200 / 400 мВт, режим PIT.
— Управление: SmartAudio 2.0.
— Выходное сопротивление: 50 Ом.

Регуляторы (ESC)
— Входное питание: Только 1S.
— Ток: 5А непрерывный, пиковый 8А.
— Прошивка: Bluejay A_X_5_96KHz_V0.19.hex для BB51.
— Протоколы: DShot300, DShot600.

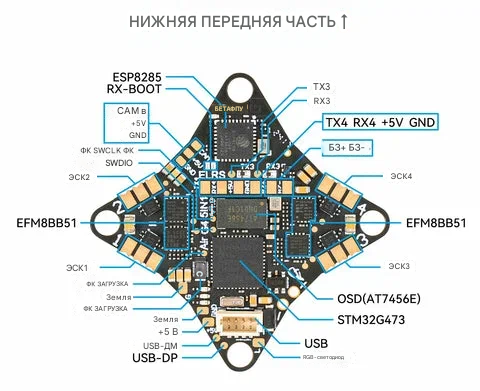

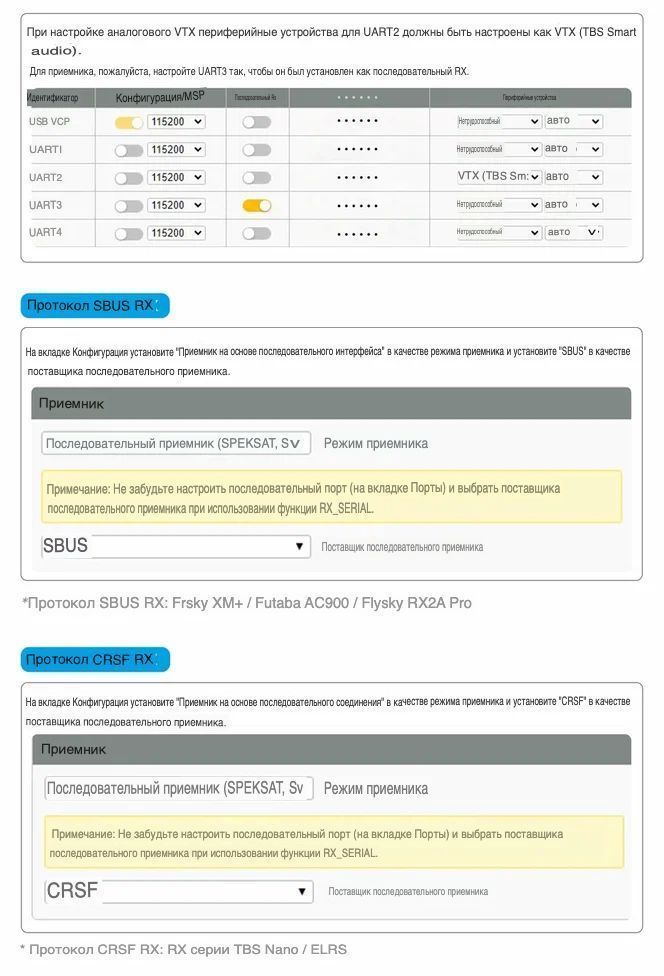

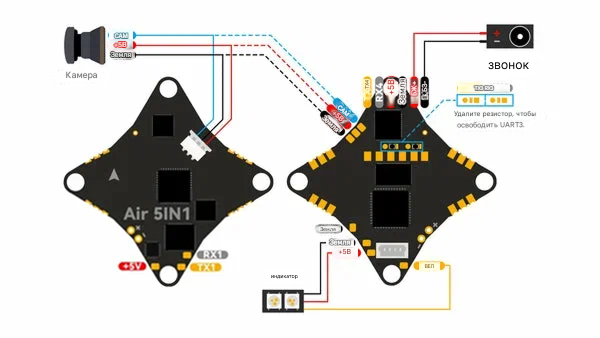

Распиновка и порты (UART)
— UART1: Свободный полнофункциональный порт.
— UART2: По умолчанию занят встроенным VTX (SmartAudio).
— UART3: Занят встроенным приемником Serial ELRS RX.
— UART4: Свободный полнофункциональный порт.

Настройка и обновление
— Привязка ELRS: Троекратное подключение/отключение питания переводит приемник в режим привязки (двойное быстрое мигание светодиода).
— Обновление прошивки ELRS: Через Wi-Fi или Betaflight Serial Passthrough.
— Прошивка Betaflight: Используйте версию 4.5.0 и файл Betaflight_4.5.0_BETAFPVG473.
— Прошивка ESC (Bluejay): Используйте файл A_X_5_96KHz_V0.19.hex. Избегайте коротких интервалов между попытками прошивки.

Важные предупреждения
— Нагрев VTX: Высокая мощность VTX сокращает время полета. Для помещений рекомендуется 25–100 мВт.

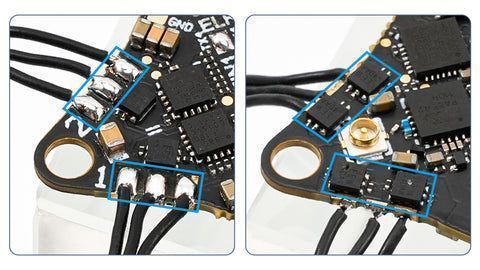

— Пайка моторов: Поддерживается только пайка. Температура паяльника не выше 370°C, время контакта 1–2 секунды.
— Антенна VTX: Всегда подключайте антенну ДО включения питания или установите мощность VTX в 0 мВт.

Рекомендуемые компоненты
— Дроны/рамы: Air65, Air75.
— Моторы: 0702/0702SE, 0802/0802SE, 1102 (1S).

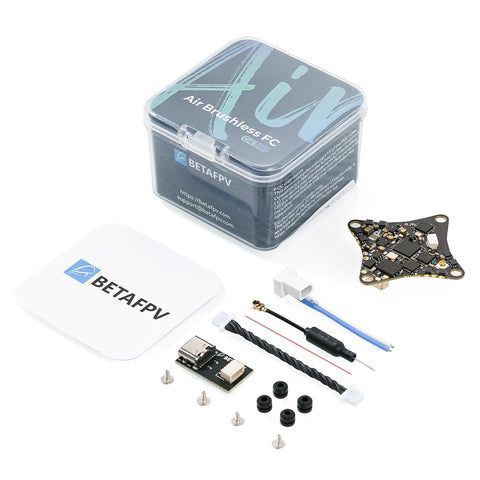

Комплектация (версия 5IN1)
— 1 x Полетный контроллер Air Brushless (5IN1).
— 1 x Антенна 2.4 ГГц для приемника ELRS.
— 1 x Антенна 5.8 ГГц для VTX.
— 1 x Адаптер Type-C на SH1.0.
— 1 x Кабель-адаптер SH1.0-4Pin.
— 1 x Силовой кабель 40 мм с разъемом BT2.0.
— 4 x Винта M1.4*4.
— 4 x Демпфера.
