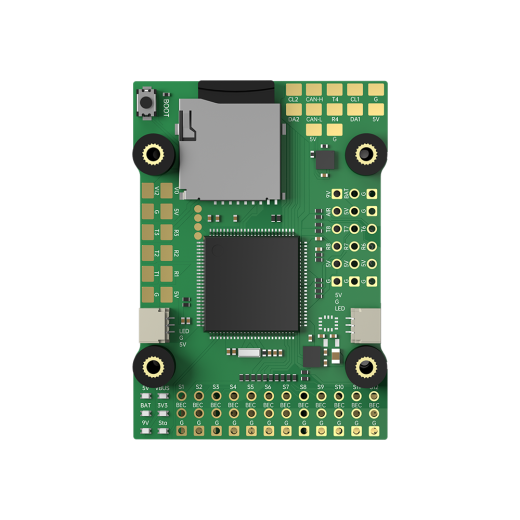

Полетный контроллер BLITZ Wing H743

Описание "Полетный контроллер BLITZ Wing H743"

Высококачественный полётный контроллер, разработанный специально для любителей БПЛА самолётного типа (Fixed Wing), совместим с INAV и Ardupilot. Контроллер создан с учётом потребностей моделистов и энтузиастов авиации, обеспечивая надёжное и эффективное решение для вашего самолёта. Благодаря расширенным функциям и совместимости с популярными программными платформами этот полётный контроллер обеспечивает более высокий уровень управления и качества полёта для тех, кто хочет вывести свои Fixed Wing UAV на новый уровень.
История изменений:
14 января 2025: барометр заменён с DPS310 на SPA06-001.
9 сентября 2025: барометр заменён с SPA06-001 на SPL06-003.
Особенности:

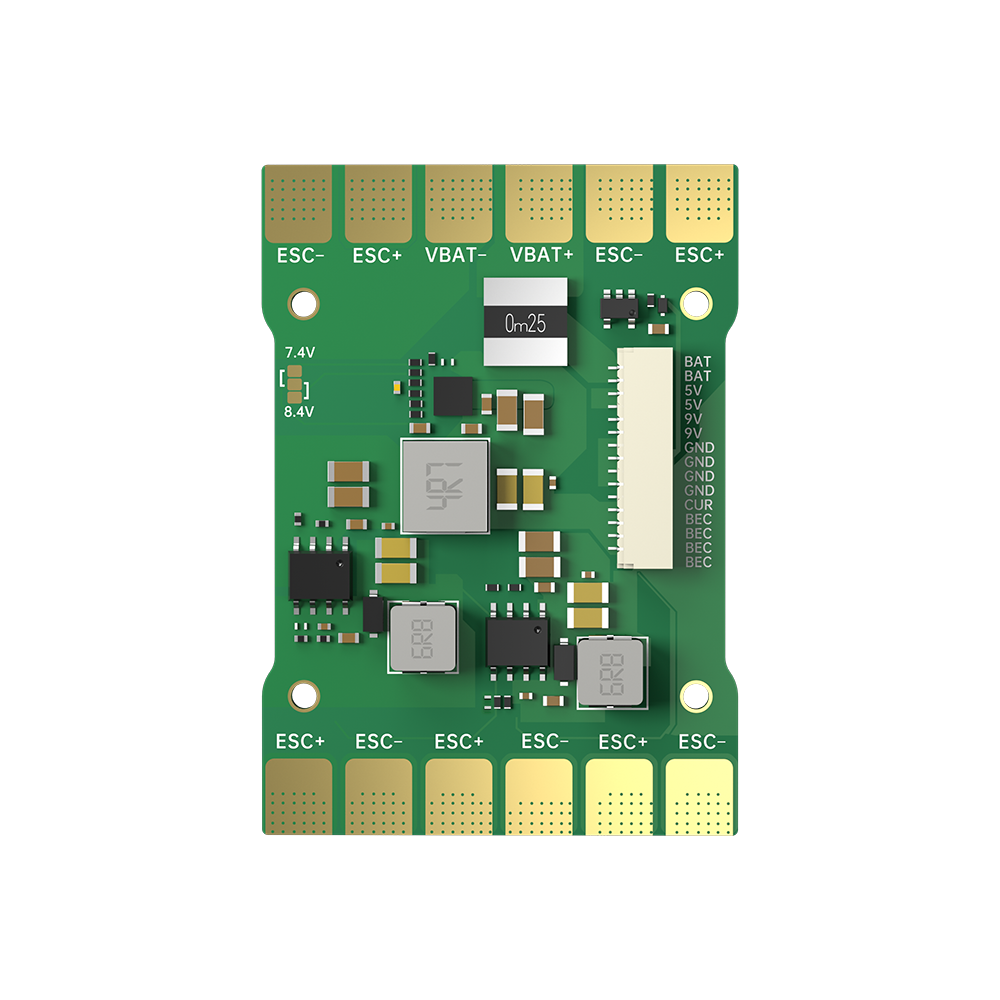

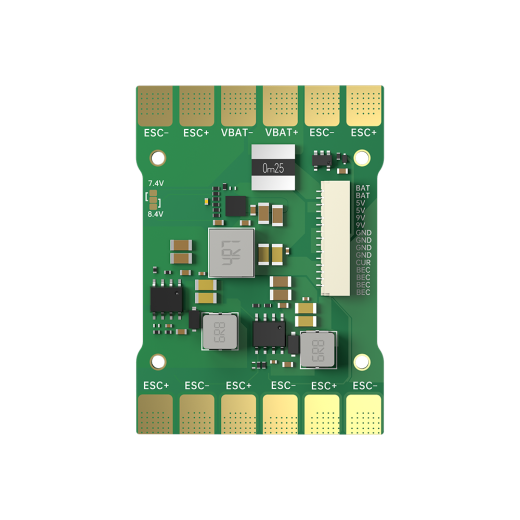

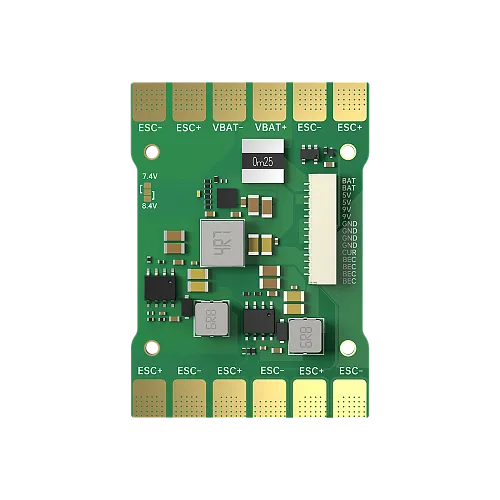

До 5 групп паяльных площадок питания ESC
Функция двух аналоговых видеовходов с переключением по команде с пульта
Отдельный BEC питания сервоприводов 6A: усиленная защита питания, совместимость с сервоприводами разных напряжений
Основной MCU STM32H743: высокая производительность и расширенная поддержка функций

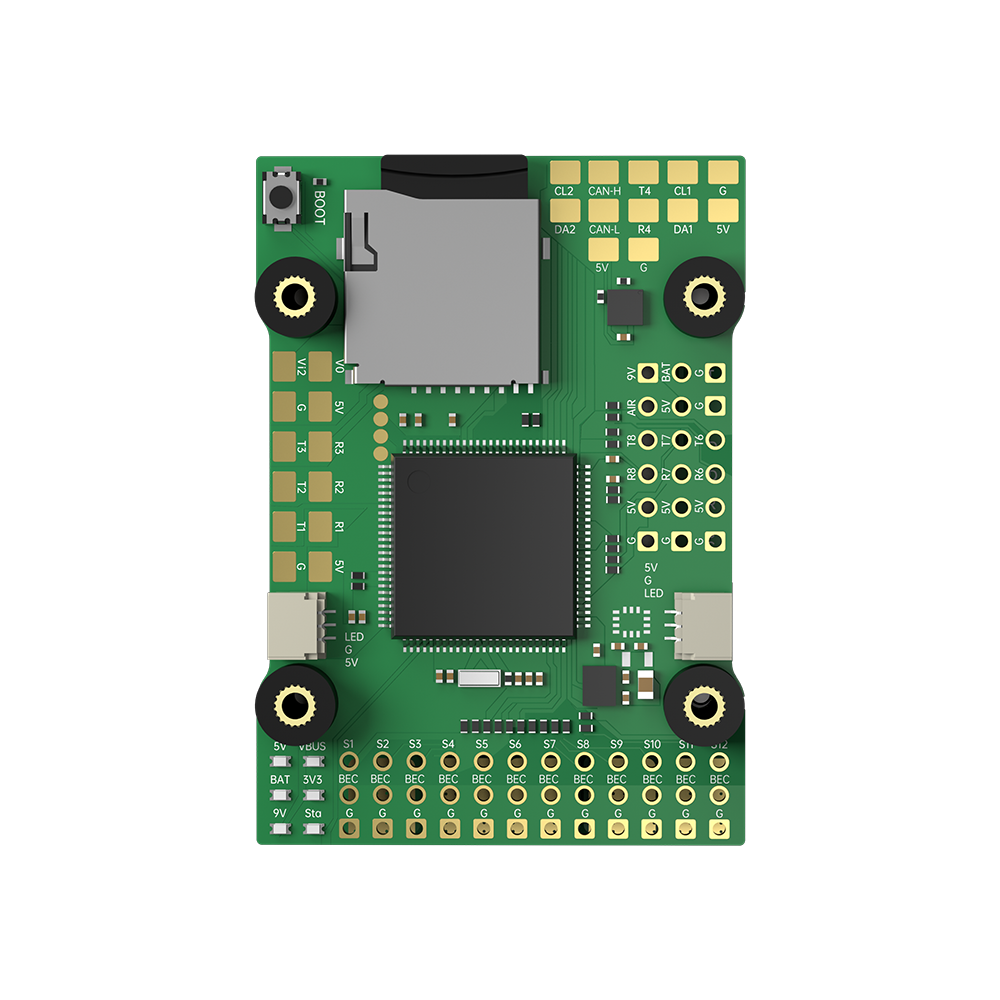

Слот microSD: большой объём памяти для записи данных
Резервные паяльные площадки (предусмотрены в конструкции)
Встроенный датчик тока: мониторинг потребления в реальном времени
Поддержка внешнего датчика воздушной скорости для более точных данных

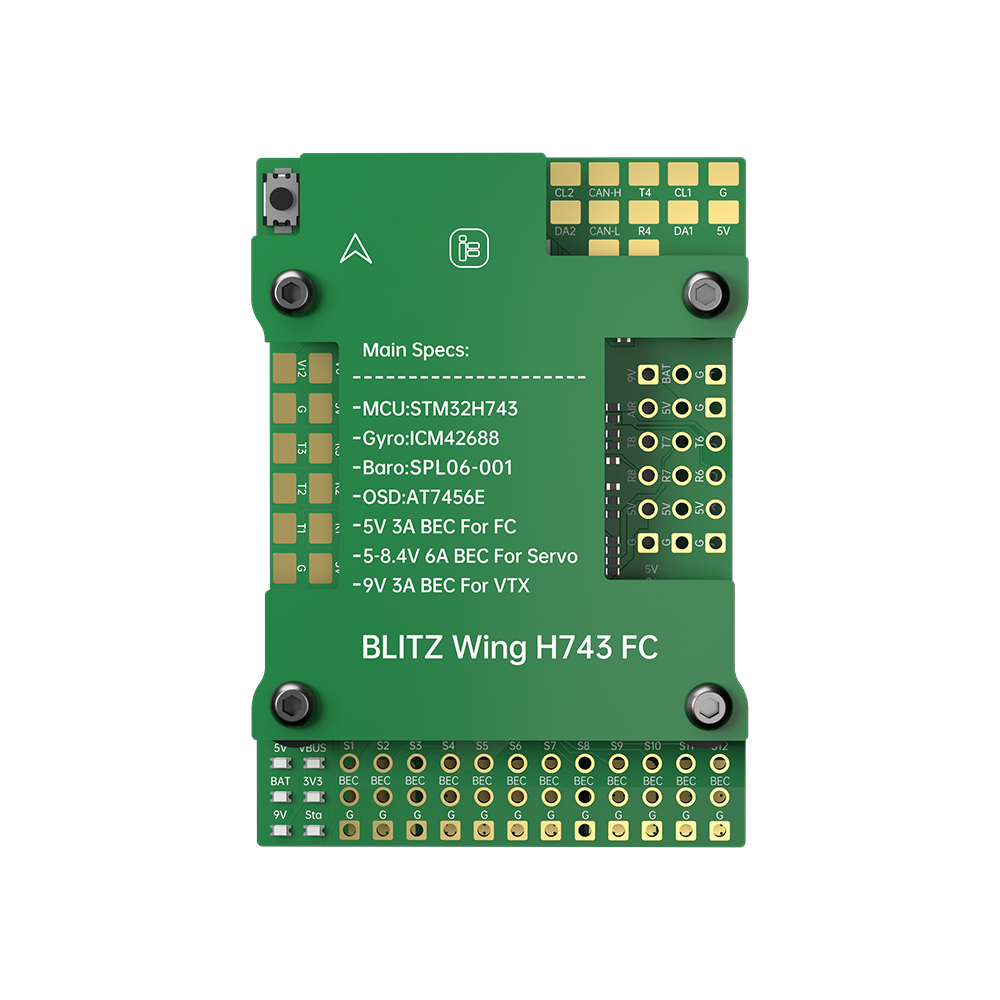

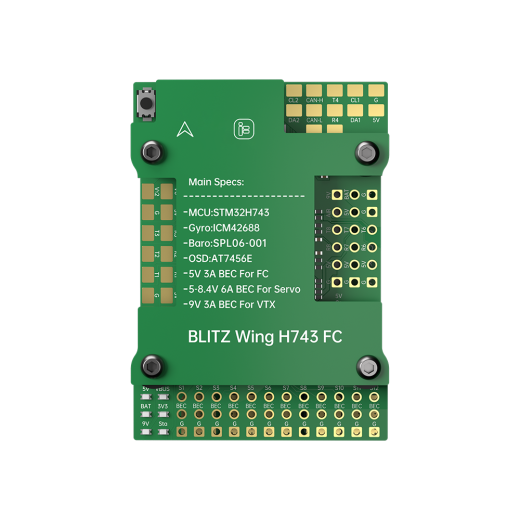

Характеристики полётного контроллера (FC):
MCU: STM32H743
Гироскоп: ICM42688P
Барометр: SPL06-003
OSD: AT7456E
BlackBox: microSD-карта
UART: 8
Поддержка протоколов VTX: Smartaudio / IRC Tramp
WS2812 LED Strip: да
Площадка для буззера (beeper): да
Переключаемые два видеовхода камеры
Переключаемые выходы: 5V / 7.4V / 8.4V
Вход питания: 7–36V DC (2–8S)
Монтажные отверстия: 30.5×30.5 мм / Ø4
Габариты: 36.9×52 мм
Вес: 35 г
Прошивка INAV: IFLIGHT_BLITZ_H7_WING
Прошивка Ardupilot: BlitzWingH743
BEC: 5V 2.5A / 9V 2.5A / 5–8.4V 6A
Токовая нагрузка PDB: 100A постоянно, 160A пик (10 секунд)
Мощность (постоянная): 33.6V × 100A = 3360W
Мощность (пиковая): 33.6V × 160A = 5376W
Диапазон измерения тока: 0–176A
Рекомендации по подключению (Wiring Suggestion)
UART1: VTX HD/Analog
UART2: приёмник (Receiver)
UART4: GPS
UART2, UART5, UART6, UART7: свободны
BEC 5V 3A: для FC
BEC 9V 3A: для VTX
BEC 5–8.4V 6A: для сервоприводов
Комплектация:
1 × полётный контроллер BLITZ Wing H743
1 × силиконовые демпферы (grommets)
