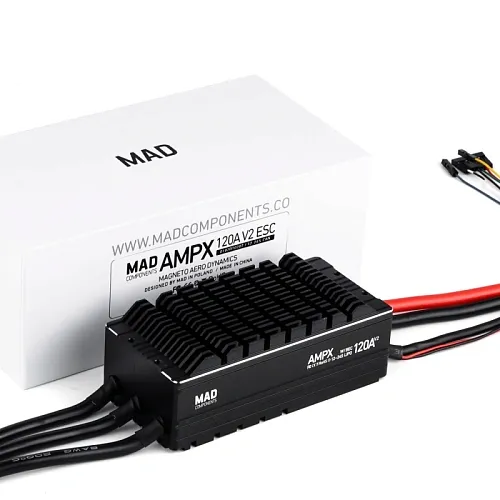

Регулятор AMPX 120A 12–24S HV BLDC

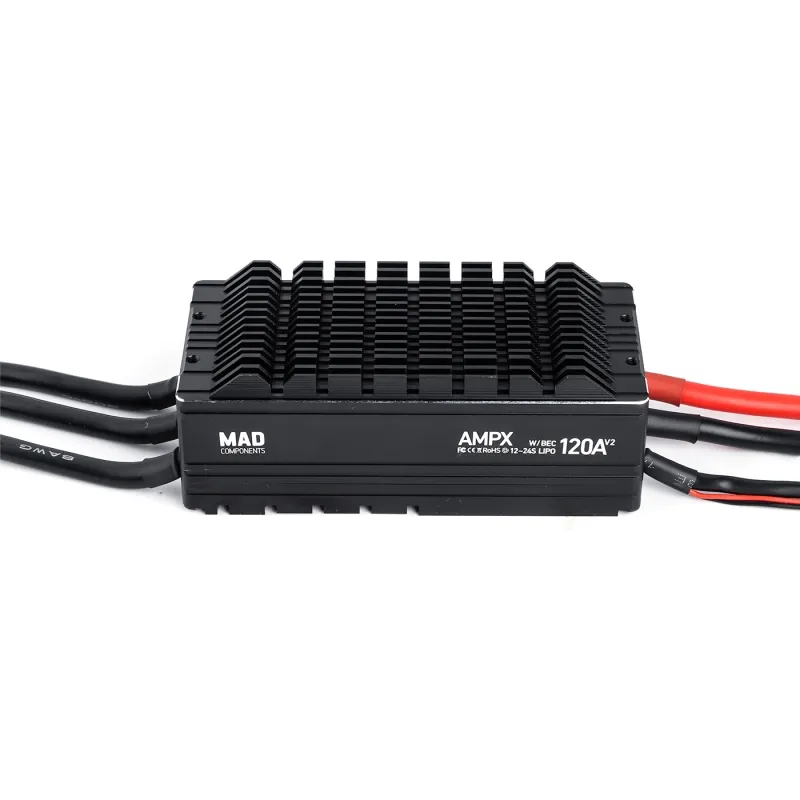

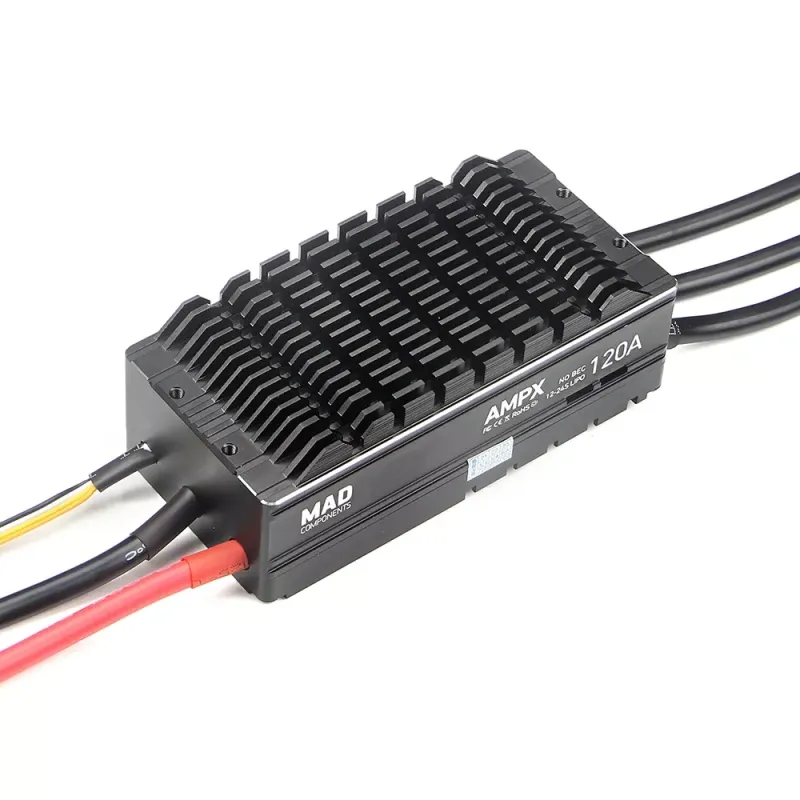

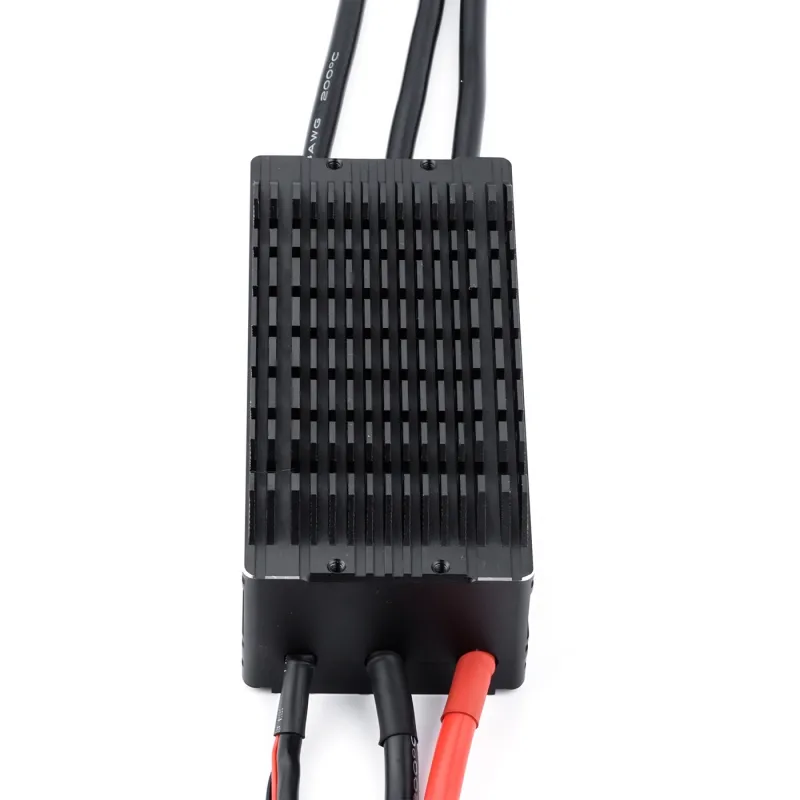

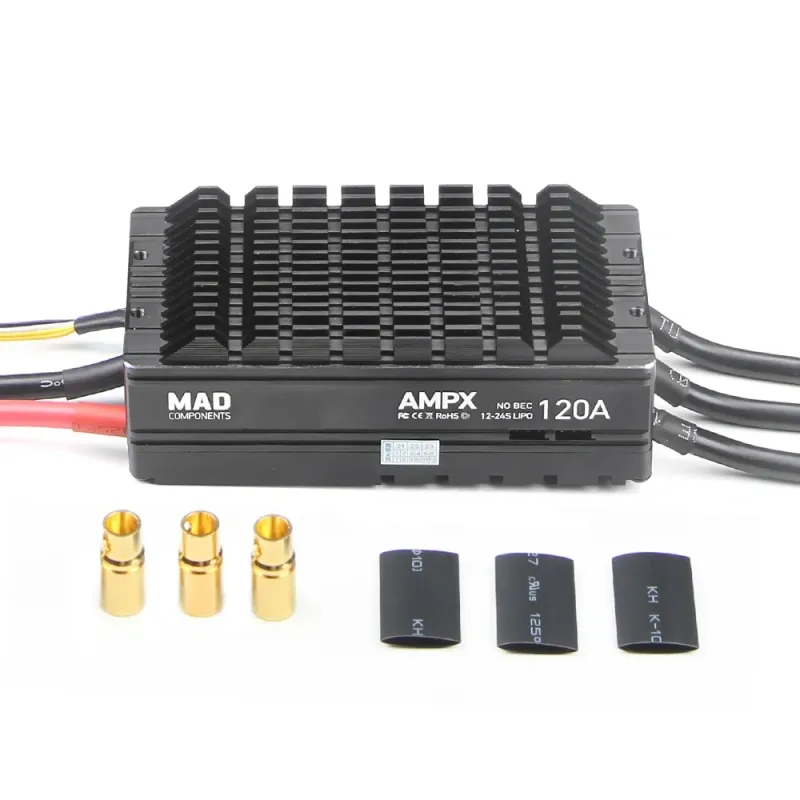

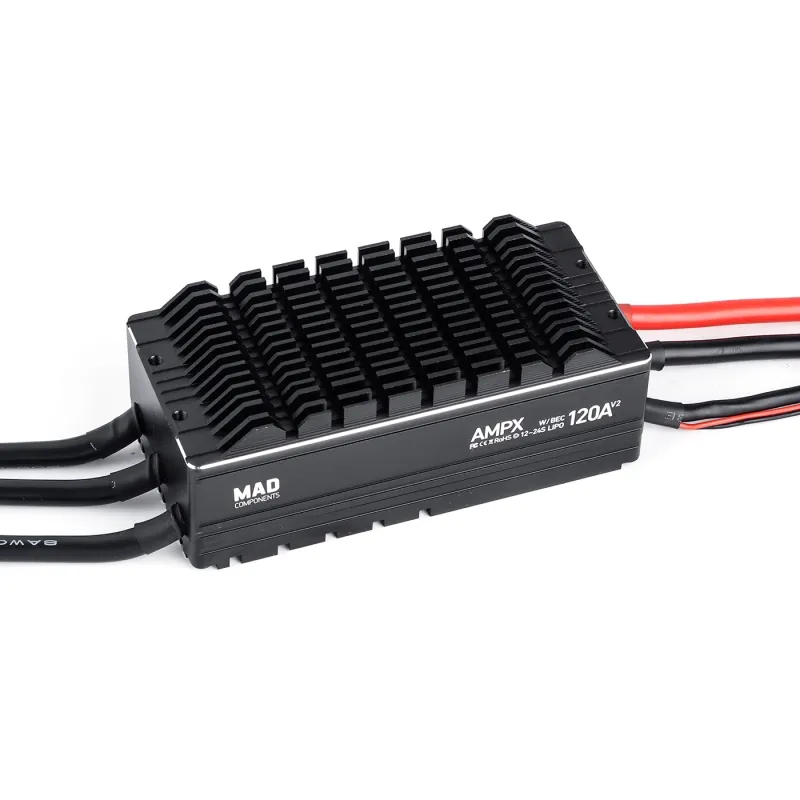

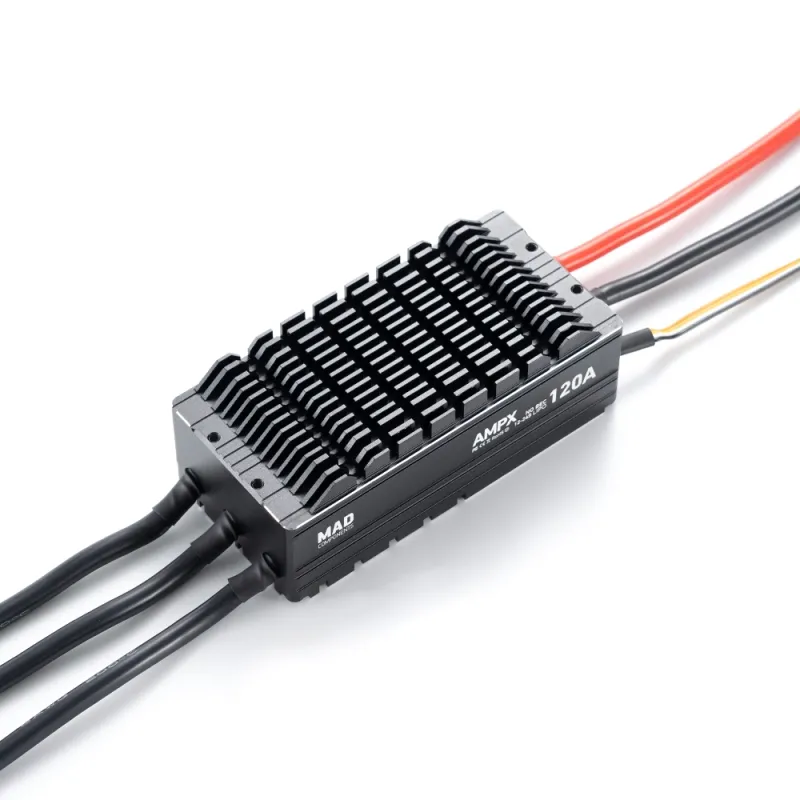

MAD AMPX 120A HV — высоковольтный ESC для дронов 12–24S Назначение MAD AMPX 120A HV — это интеллектуальный регулятор скорости (ESC) для промышленных беспилотников, работающий с батареями 12–24S LiPo (40–100 В). Он отличается быстрым откликом, высокой стабильностью и точным управлением тягой, обеспечивая надёжную работу с двигателями MAD и другими бесколлекторными моторами. Ключевые особенности — Поддержка 12–24S LiPo (40–100 В), максимальный ток 120 А; — Быстрый отклик — около 0.4 секунды от старта до максимальных оборотов; — Двойное управление — CAN (цифровой газ) и PWM (аналоговый газ) с приоритетом CAN; — Автоматическая адаптация под тип мотора — автонастройка тайминга и параметров; — Технология Synchronous Freewheeling — плавный ход, высокая эффективность, рекуперация при торможении; — Совместимость с широким диапазоном дисковых двигателей (включая MAD V122 35KV); — Полная гальваническая развязка сигнальных и силовых цепей; — Версия V2.0 — с поддержкой CAN и встроенным BEC 5 В / 200 мА; — Компактный корпус с защитой IPX4, вес всего 315 г. Технические характеристики — Модель: AMPX 120A HV — Поддерживаемое напряжение: 40–100 В (12–24S LiPo) — Номинальный ток: 120 А — BEC: 5 В / 200 мА (в версии V2.0) — Пиковый ток: 130–140 А (кратковременно) — Тип управления: CAN + PWM — Диапазон импульсов газа (PWM): 1050–1940 µs — Совместимое напряжение сигнала: 3.3 В / 5 В — Степень защиты: IPX4 — Размеры: 117.5 × 56.3 × 42.8 мм — Масса (без проводов): ≈ 315 г — Температура эксплуатации: −20…+65 °C — Длина проводов:  • питание — 190 мм (8 AWG)  • мотор — 170 мм (8 AWG)  • сигнал — 420 мм Функции защиты — Короткое замыкание: автоматическое отключение, перезапуск через 100 мс; — Блокировка ротора: отключение, восстановление после сброса газа; — Перенапряжение/пониженное напряжение: защита при <40 В или >105 В, звуковой сигнал; — Перегрев: снижение мощности при 125 °C, отключение при 140 °C, восстановление после охлаждения до 80 °C; — Потеря сигнала газа: отключение через 2 с, автоматическое восстановление; — Неудачный запуск: если мотор не запущен за 10 с, выход отключается до нового старта. Подключение — Чёрный — питание (GND) — Белый — сигнал газа (PWM) — Жёлтый — сигнал ошибки (низкий уровень при неисправности) — Синий — RPM-сигнал (частота вращения) — Красный — CANH — Зелёный — CANL Формула пересчёта оборотов: RPM = F_эл × 60 / P где P — количество магнитных полюсов мотора. Калибровка газа (PWM) Подключите мотор. Переведите газ на максимум. Подайте питание — прозвучат два сигнала «bi-bi». Переведите газ в минимум. Звуковой сигнал «Do-Mi-So» означает успешную калибровку диапазона. Индикация и диагностика — Частые короткие сигналы: газ не установлен в ноль; — Один сигнал в секунду: нет сигнала приёмника или напряжение вне диапазона; — Серия повторяющихся «beep-beep»: перегрев ESC (>125 °C); — Прерывистые сигналы: перегрузка, короткое замыкание или ошибка питания; — После устранения причины ESC восстанавливает работу автоматически. Совместимые конфигурации (рекомендации) — AMPX 150A (12–24S) + V135 35KV + 51×24 — до 60 кг тяги — AMPX 200A (12–24S) + M40C30 50KV + 47×13 — до 70 кг тяги — AMPX 300A (12–24S) + M50C35 40KV + 57×19 — до 90 кг тяги Преимущества — Поддержка высоковольтных систем до 24S; — Интеллектуальное управление и автонастройка под тип мотора; — CAN-телеметрия в реальном времени: напряжение, ток, температура, статус; — Рекуперация энергии при снижении оборотов; — Минимальный вес — 315 г при высокой мощности; — Простая установка и симметричные монтажные отверстия; — Надёжная защита от всех основных рисков (перегрев, КЗ, перегрузка). MAD AMPX 120A HV — надёжный, лёгкий и интеллектуальный ESC для дронов с батареями 12–24S, идеально подходящий для промышленных UAV, тяжёлых мультикоптеров и проектов с повышенными требованиями к безопасности и эффективности.
