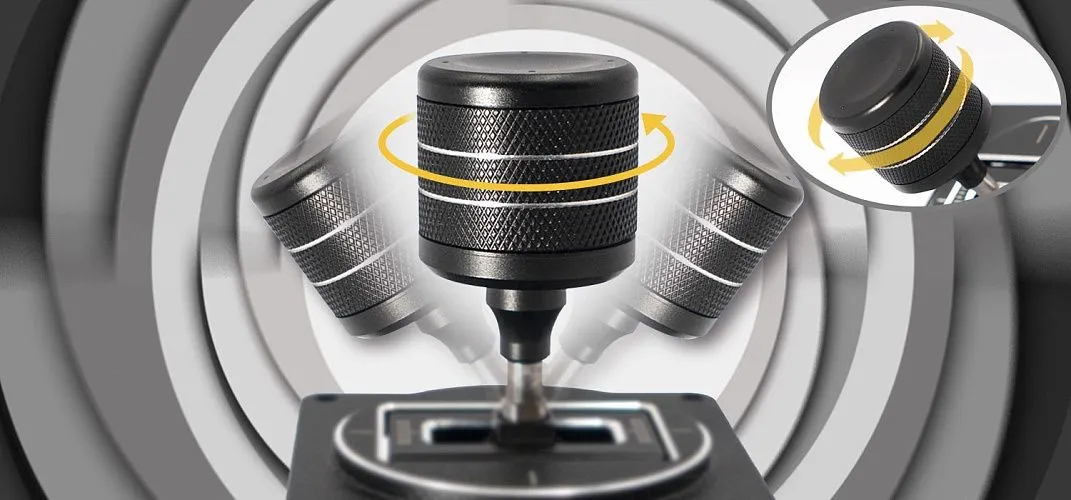

3-осевой расширитель качалок FrSky для Horus X10

Описание "3-осевой расширитель качалок FrSky для Horus X10"

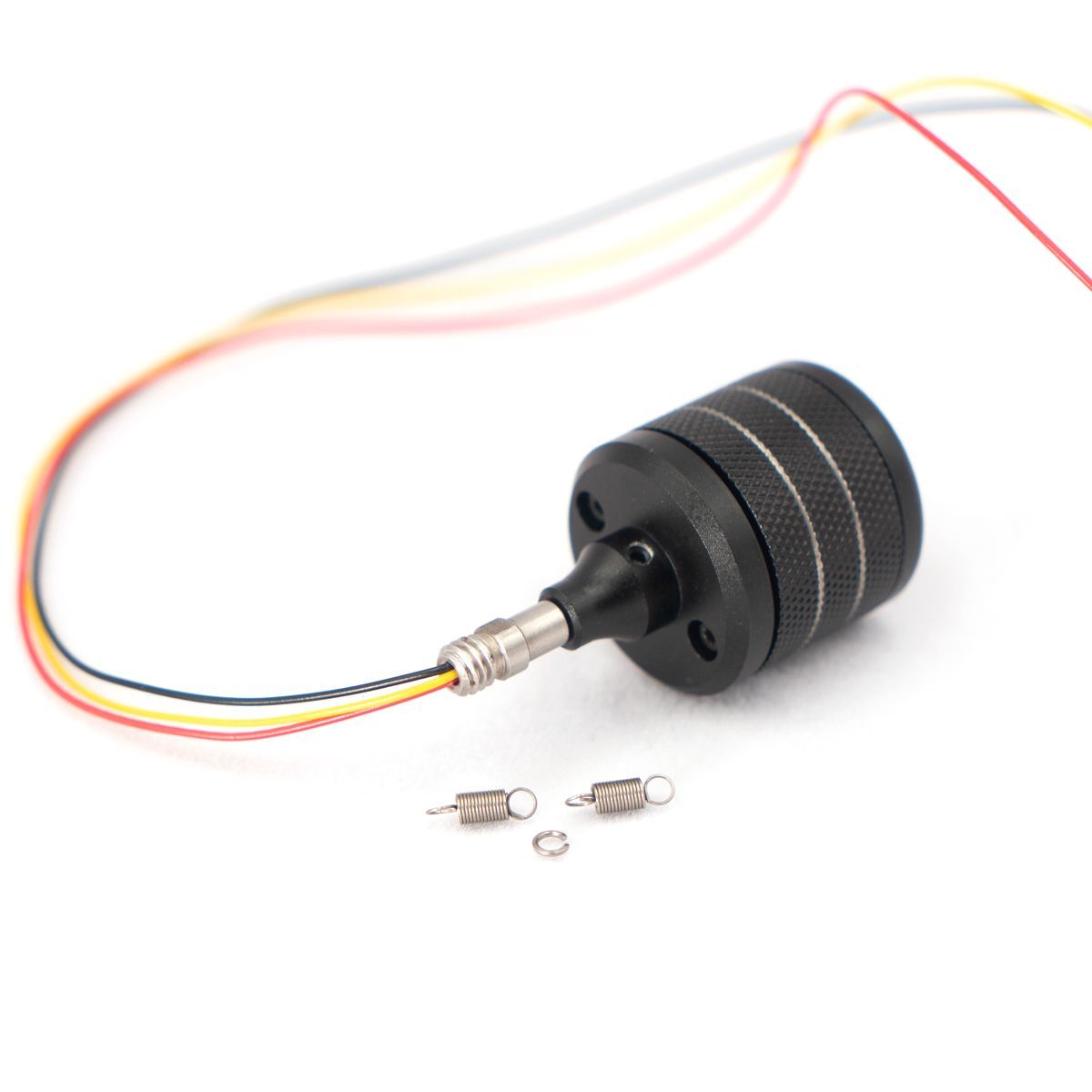

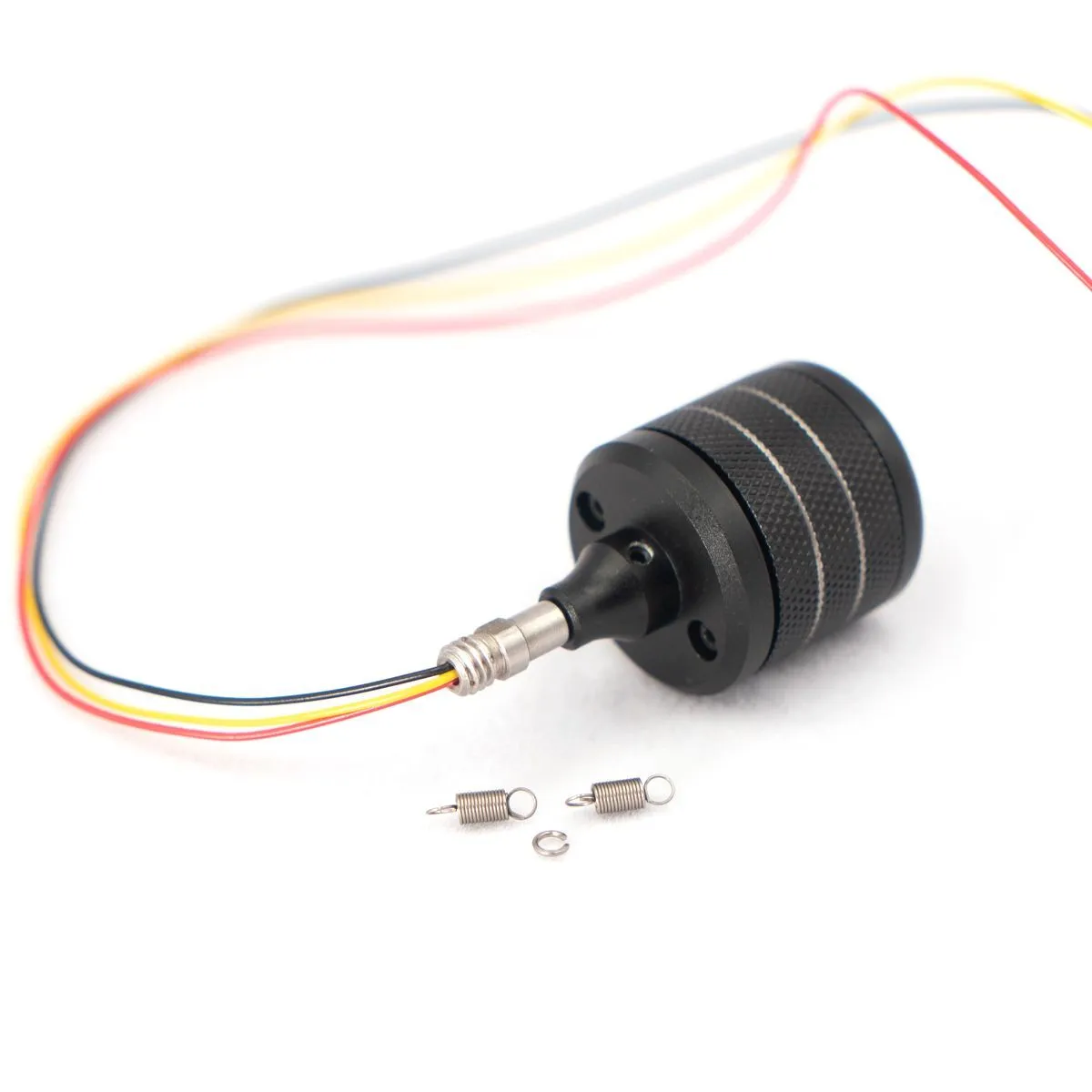

3-осевой расширитель качалок FrSky представляет собой специализированный аксессуар, предназначенный для добавления третьей оси управления на передатчиках серии Horus X10. Устройство позволяет расширить функциональность штатных качалок MC12 или MC12P, добавляя дополнительный потенциометр с магнитным датчиком Холла, который может использоваться как дополнительный регулятор (потенциометр). Расширитель выполнен из фрезерованного на станке с ЧПУ (CNC) металла, что обеспечивает надежность и плавность хода. Установка расширителя требует подключения к основной плате передатчика и последующей активации в операционной системе ETHOS, где новый регулятор определяется как "Extra Pot".

Общие характеристики
— Тип: 3-осевой расширитель качалок (Gimbal Extender)
— Модель: FrSky 3-Axis Gimbal Extender
— Габариты: Φ28 × 53.1 мм (диаметр × длина)
— Материал: Фрезерованный металл (CNC machined)
— Датчик: Магнитный датчик Холла (Hall-Effect sensor)
— Цвет проводов: Красный (VCC), Желтый (SIGNAL), Черный (GND)
— Назначение: Добавление третьей оси (дополнительного потенциометра) к качалкам передатчиков серии Horus X10.

Ключевые особенности

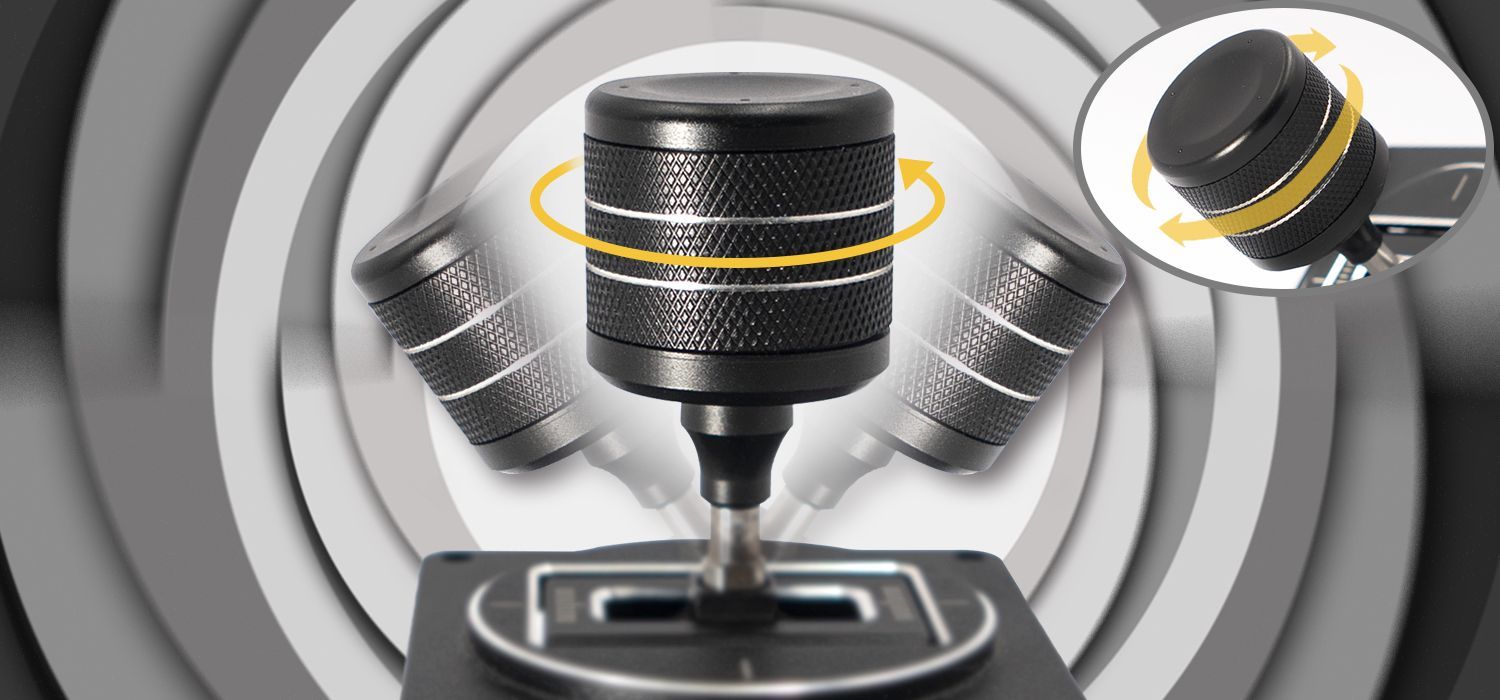

— 3-осевое управление: Позволяет превратить стандартную двухосевую качалку в трехосевую, добавляя дополнительную ось для управления.
— Прецизионный датчик Холла: Использование магнитного датчика Холла обеспечивает высокую точность, долговечность и бесконтактное считывание положения, исключающее износ.
— Прочная CNC-конструкция: Расширитель выполнен из металла на станках с ЧПУ, что гарантирует жесткость, плавность хода и надежность.
— Интеграция с ETHOS: После установки дополнительный потенциометр активируется и калибруется в меню ETHOS (Pots/Sliders Settings) как "Extra Pot".
— Простая идентификация проводов: Стандартная цветовая маркировка проводов (красный, желтый, черный) упрощает подключение к основной плате.

Совместимость и установка
— Совместимые передатчики: FrSky Horus X10, X10S, X10 Express, X10S Express.
— Совместимые качалки: MC12, MC12P.
— Подключение: Провода расширителя подключаются к коннекторам CON11 или CON12 на основной плате передатчика в соответствии со схемой.
— Настройка в ETHOS: После установки необходимо зайти в меню [HARDWARE] → [Pots/Sliders Settings] и включить "Extra Pot l" и/или "Extra Pot r". Проверка работоспособности выполняется в разделе [Analogs Calibration].

Область применения
— Расширение функциональности передатчиков Horus X10 для дополнительного контроля (например, управление подвеской камеры, закрылками, газом и т.д.).
— Кастомизация аппаратуры под конкретные задачи, требующие большего количества аналоговых регуляторов.

Комплектация
— 3-осевой расширитель качалок — 1 шт.

Важные примечания и коммерческое предложение
— Установка: Требует аккуратного подключения к основной плате передатчика. Рекомендуется для пользователей, имеющих опыт разборки аппаратуры.
— Настройка: После физической установки обязательна активация и калибровка нового регулятора в меню ETHOS.
— Конкретную комплектацию и наличие уточняйте при запросе.
