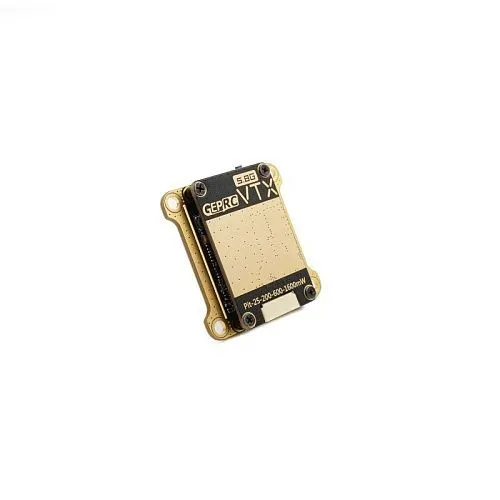

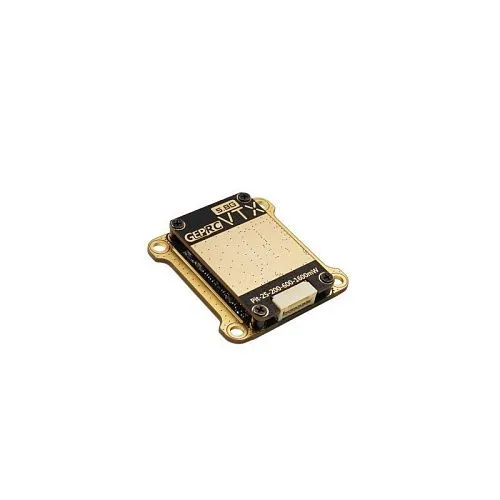

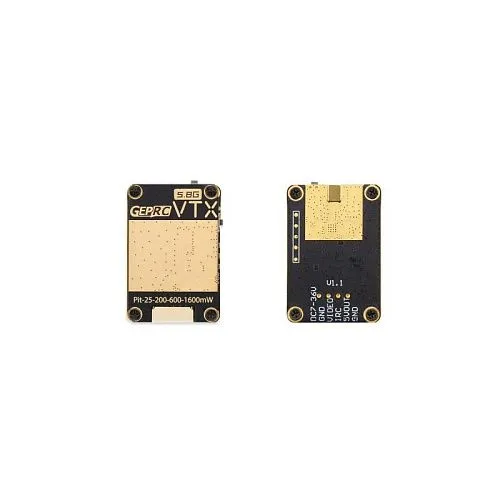

Видеопередатчик GEPRC RAD VTX 5.8G 1.6W

Описание "Видеопередатчик GEPRC RAD VTX 5.8G 1.6W"

Видеопередатчик GEPRC RAD VTX 5.8G 1.6W представляет собой высокопроизводительное решение для дальнобойных FPV-систем, работающее в диапазоне 5.8 ГГц. Устройство обеспечивает выходную мощность до 1600 мВт (1.6 Вт) с пятью регулируемыми уровнями мощности, что гарантирует стабильную передачу видеосигнала на больших дистанциях. Отличительной особенностью является двухслойная PCB-конструкция с разделением силовой части и основного контроллера, что обеспечивает высокую помехоустойчивость и эффективное рассеивание тепла. Передатчик оснащен встроенным микрофоном для передачи звука с дрона, поддерживает три региональные частотные группы (универсальная, FCC, EU) и протокол IRC Tramp для настройки через OSD. Питание осуществляется от 2–8S LiPo (7–36 В) напрямую, имеется встроенная защита от перегрева и выход 5V@600mA для питания камеры. Крепление 30.5×30.5 мм (M3).

Общие характеристики
— Тип: Видеопередатчик (VTX) для дальнобойных FPV-систем
— Модель: GEPRC RAD VTX 5.8G 1.6W
— Бренд: GEPRC
— Диапазон частот: 5.8 ГГц
— Выходная мощность: PIT / 25 мВт / 200 мВт / 600 мВт / 1600 мВт

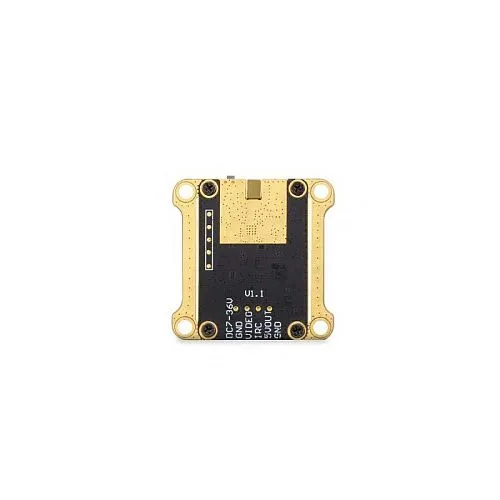

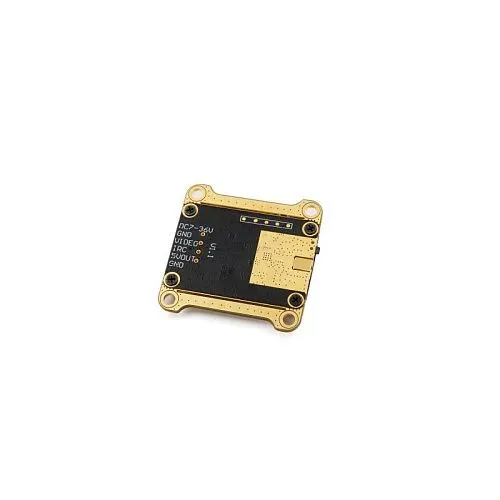

— Входное напряжение: DC 7–36 В (2–8S LiPo)
— Выход для камеры: 5V@600mA
— Протокол управления: IRC Tramp
— Разъем антенны: MMCX

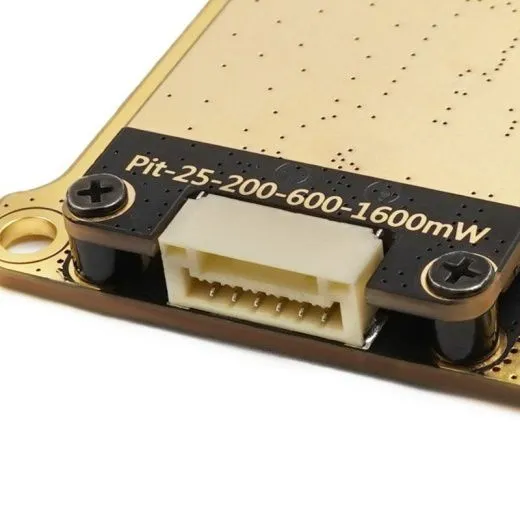

— Разъем подключения: GH1.25 6-pin
— Микрофон: встроенный

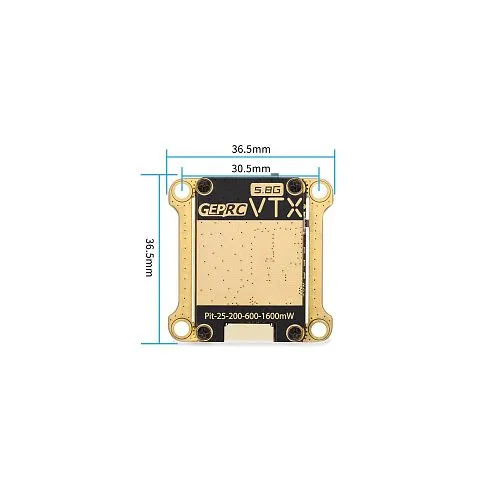

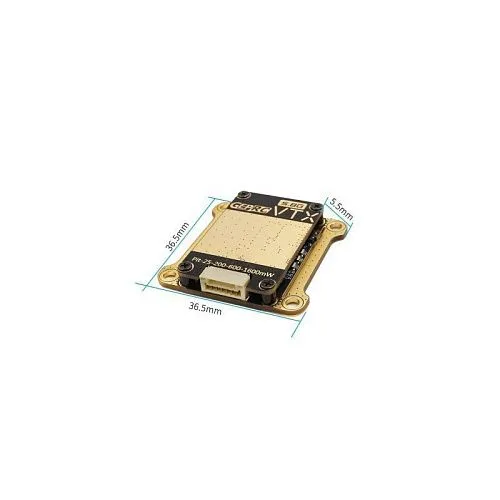

— Габариты: 36 × 36.5 × 5.5 мм

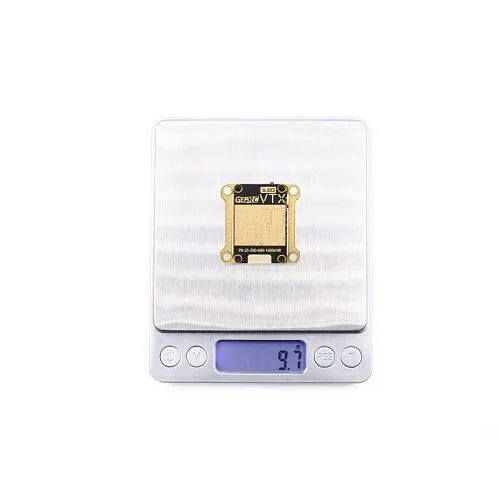

— Вес: 9.7 г (без проводов)
— Крепление: 30 × 30 мм (M3)

Ключевые особенности
— Высокая выходная мощность до 1.6 Вт: Пять регулируемых уровней мощности (PIT / 25 мВт / 200 мВт / 600 мВт / 1600 мВт) позволяют адаптировать передатчик под любые условия — от коротких полетов до дальнобойных миссий.
— Двухслойная PCB-конструкция: Разделение силовой части BEC и основного контроллера на двух слоях платы обеспечивает высокую помехоустойчивость и эффективное рассеивание тепла.
— Встроенный микрофон: Передача звука с дрона в реальном времени позволяет пилоту слышать работу моторов и окружающую обстановку.
— Три региональные частотные группы:
— Универсальная частотная таблица: 40 каналов
— American FCC: 37 каналов
— European EU: 26 каналов
— Термозащита: Встроенная система тепловой защиты автоматически снижает выходную мощность при превышении допустимой температуры, предотвращая повреждение устройства.
— Управление через OSD: Поддержка протокола IRC Tramp позволяет настраивать мощность и канал прямо из меню полетного контроллера.
— Широкий диапазон питания: Поддержка 2–8S LiPo (7–36 В) позволяет питать передатчик напрямую от батареи дрона.
— Питание камеры: Выход 5V@600mA обеспечивает стабильное питание для FPV-камеры.

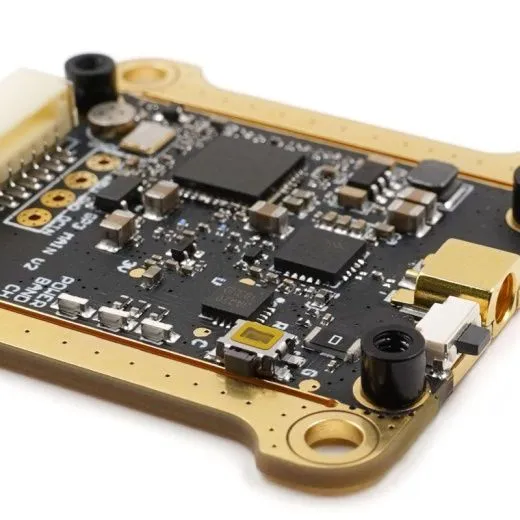

— Удобное управление: Две параллельные кнопки и три светодиодных индикатора позволяют быстро настраивать передатчик без подключения к компьютеру:
— Синий светодиод: индикатор канала (CH1–CH8)
— Зеленый светодиод: индикатор группы (Band A, B, E, F, R)
— Красный светодиод: индикатор мощности (PIT, 25 мВт, 200 мВт, 600 мВт, 1600 мВт)
— Процедура настройки: удержание кнопки 3 секунды для входа в меню выбора канала, затем 3 секунды для выбора группы, затем 3 секунды для выбора мощности. Короткие нажатия для переключения значений.

Технические характеристики
— Модель: GEPRC RAD VTX 5.8G 1.6W
— Входное напряжение: DC 7–36 В (2–8S LiPo)
— Выход для камеры: 5V@600mA
— Входное сопротивление: 75 Ом
— Протокол управления: IRC Tramp
— Разъем антенны: MMCX
— Разъем подключения: GH1.25 6-pin
— Выходная мощность: PIT / 25 мВт / 200 мВт / 600 мВт / 1600 мВт
— Частотные группы и каналы (универсальная таблица):
— Группа A: 5865, 5845, 5825, 5805, 5785, 5765, 5745, 5725 МГц
— Группа B: 5733, 5752, 5771, 5790, 5809, 5828, 5847, 5866 МГц
— Группа E: 5705, 5685, 5665, 5645, 5885, 5905, 5925, 5945 МГц
— Группа F: 5740, 5760, 5780, 5800, 5820, 5840, 5860, 5880 МГц
— Группа R: 5658, 5695, 5732, 5769, 5806, 5843, 5880, 5917 МГц
— Формат видео: PAL/NTSC
— Микрофон: встроенный
— Габариты: 36 × 36.5 × 5.5 мм
— Крепление: 30 × 30 мм (M3)
— Вес: 9.7 г (без проводов)

Область применения
— Дальнобойные полеты (Long Range): Мощность до 1.6 Вт обеспечивает стабильную видеопередачу на больших дистанциях.
— Профессиональная аэросъемка: Высокая надежность и стабильность сигнала позволяют использовать передатчик в коммерческих проектах.
— Промышленные БПЛА: Применяется в системах мониторинга и инспекции, где требуется надежный видеоканал на больших дистанциях.
— Полеты в условиях плотной застройки: Мощный сигнал обеспечивает стабильную связь в сложных условиях.
— БПЛА двойного назначения: Может использоваться в тактических и служебных беспилотных системах.

Важные примечания
— Перед включением передатчика обязательно установите антенну.
— При перегреве устройство автоматически снижает выходную мощность. Обеспечьте хороший обдув во время работы. При эксплуатации в ограниченном пространстве рекомендуется установить дополнительный вентилятор.
— Выход 5V предназначен только для питания камеры или вентилятора. Не подключайте к нему основной источник питания.
— Используйте качественную антенну с разъемом MMCX или SMA (через переходник), рассчитанную на работу в диапазоне 5.8 ГГц и мощность до 1.6 Вт.
— Встроенный микрофон передает звук — при необходимости его можно отключить через настройки.
— При выборе частотной группы учитывайте региональные ограничения: FCC для США, EU для Европы, Universal для остальных регионов.

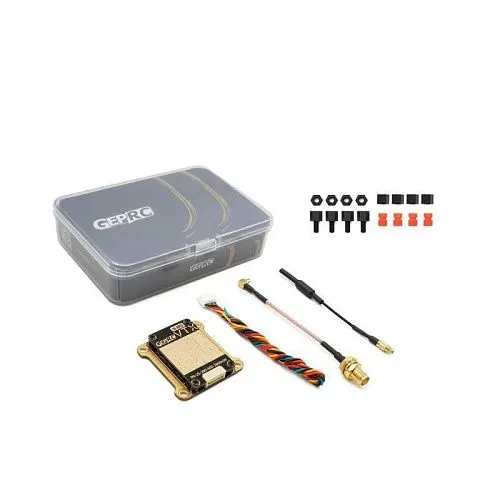

Комплектация
— Видеопередатчик RAD VTX 5.8G 1.6W — 1 шт.
— MMCX антенна с медной трубкой (72 мм) — 1 шт.
— Кабель для подключения к FC (GH1.25 6-pin, 150 мм) — 1 шт.
— Переходник MMCX → SMA (внутреннее отверстие) — 1 шт.
— Набор крепежных винтов — 1 компл.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации.
— Чтобы получить коммерческое предложение (КП), уточнить наличие нужного варианта и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
