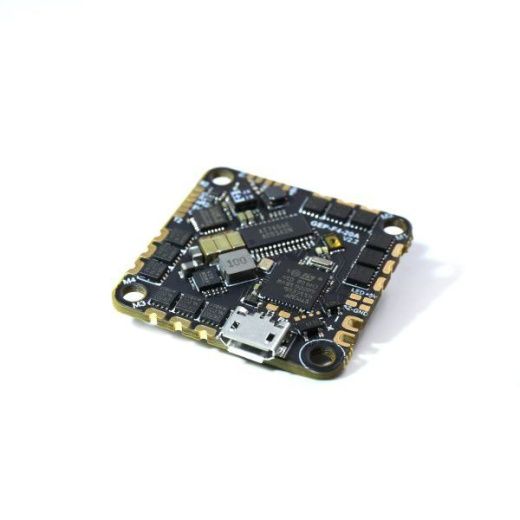

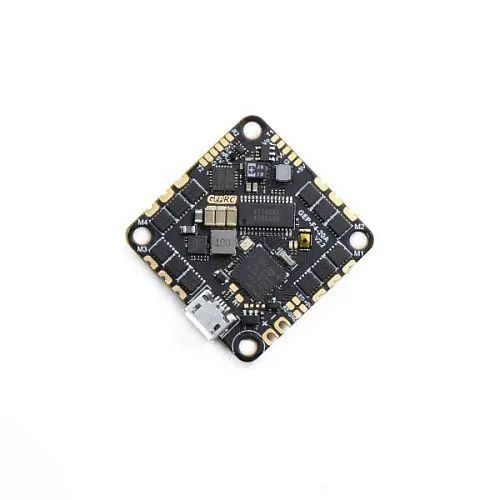

Полетный контроллер GEPRC GEP-20A-F4 AIO

Описание "Полетный контроллер GEPRC GEP-20A-F4 AIO"

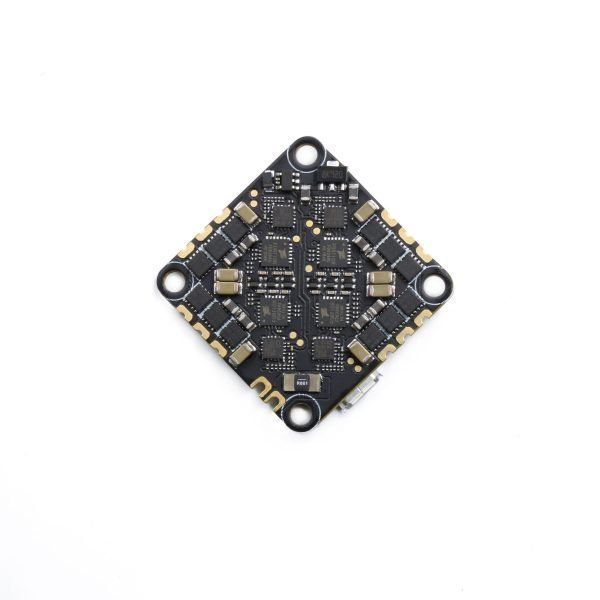

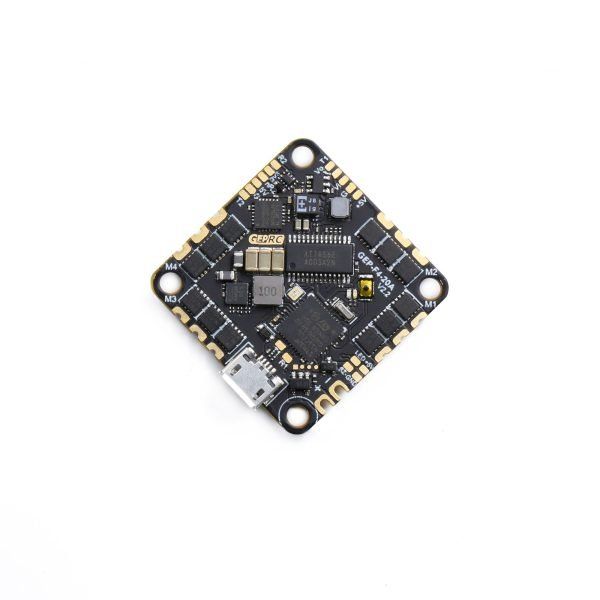

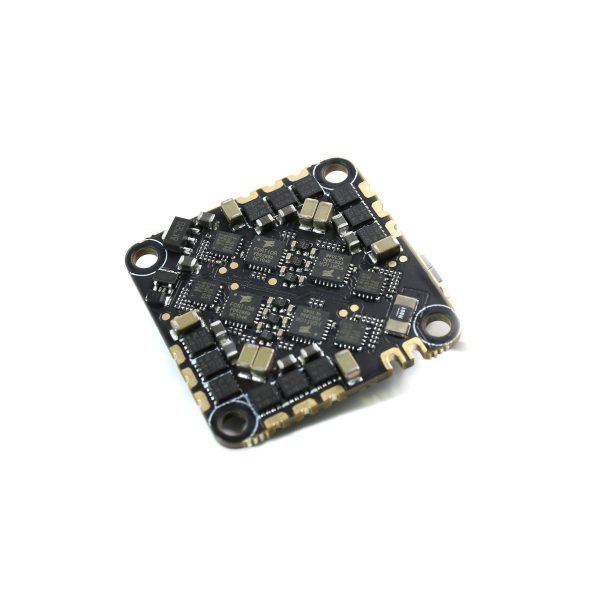

Полетный контроллер GEPRC GEP-20A-F4 AIO представляет собой высокопроизводительное all-in-one решение, специально разработанное для Toothpick-дронов. Контроллер объединяет полетный контроллер на базе STM32F411 и 4-в-1 ESC на 20A (пиковый 30A). Поддерживает питание 2–4S LiPo и рекомендован для использования с моторами типоразмеров 12xx–15xx и пропеллерами от 3 до 5 дюймов. Контроллер оснащен гироскопом BMI270 или ICM42688 (SPI), встроенным LC-фильтром для питания видеопередатчика, токовым датчиком и комплектуется силиконовыми виброгасящими колонками. Вес составляет всего 7.3 г, крепление 26.5×26.5 мм.

Общие характеристики
— Тип: Полетный контроллер AIO (All-In-One) с ESC
— Модель: GEP-20A-F4 AIO
— Бренд: GEPRC
— MCU: STM32F411
— Гироскоп: BMI270 или ICM42688 (SPI) — в зависимости от партии
— ESC: BLheli_S 20A непрерывный / 30A пиковый (10 сек)
— Напряжение питания: 2–4S LiPo

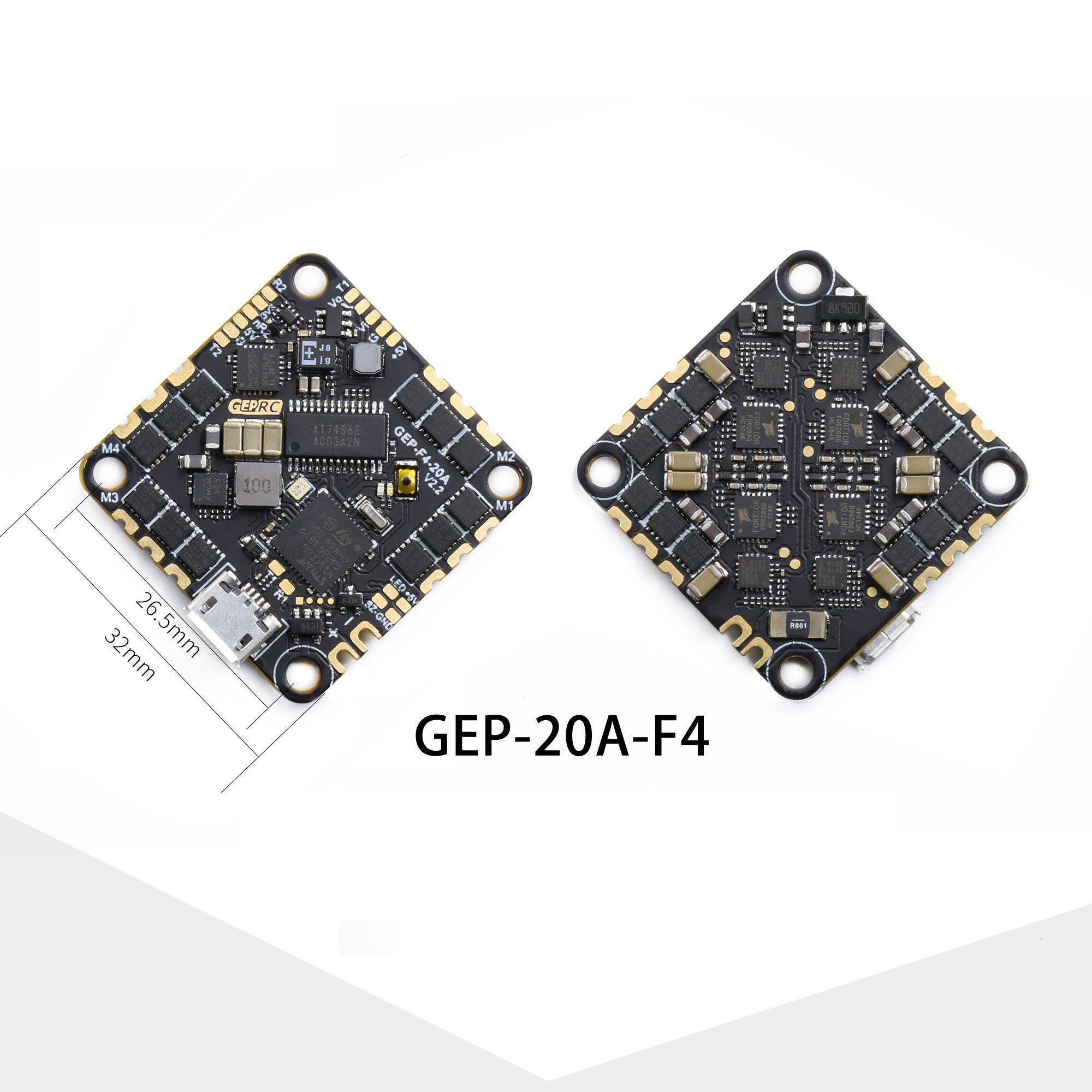

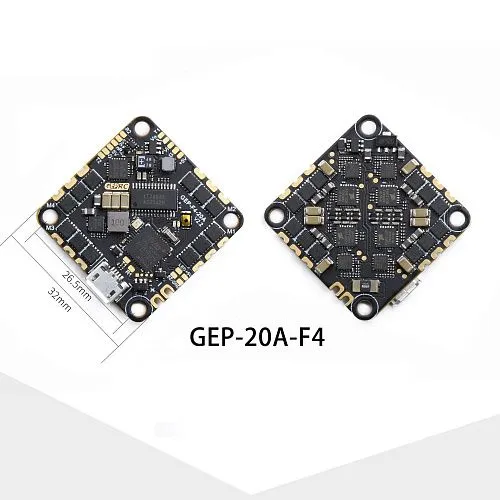

— Габариты: 32 × 32 мм
— Крепежное расстояние: 26.5 × 26.5 мм (M2)
— Вес: 7.3 г

Ключевые особенности
— Специализирован для Toothpick-дронов: Контроллер разработан специально для класса Toothpick, обеспечивая оптимальный баланс мощности, веса и производительности.
— Мощный ESC на BLheli_S: 20A непрерывного и 30A пикового тока (10 секунд) позволяет использовать моторы 12xx–15xx с пропеллерами 3–5 дюймов.
— Поддержка 2–4S LiPo: Оптимальный диапазон напряжения для Toothpick-дронов, обеспечивающий хорошую мощность при умеренном весе.
— Процессор STM32F411: Проверенный временем микроконтроллер обеспечивает стабильную работу и достаточную производительность.
— Гироскоп BMI270 или ICM42688 (SPI): В зависимости от партии контроллер оснащается одним из современных гироскопов с SPI-интерфейсом для высокой скорости передачи данных и точности.
— Встроенный токовый датчик: Позволяет отслеживать потребляемый ток и остаток батареи прямо в OSD.
— Встроенный LC-фильтр: Обеспечивает чистое питание для видеопередатчика, снижая уровень шумов и помех в изображении.
— Силиконовые виброгасящие колонки: Специальные демпферы в комплекте снижают высокочастотные вибрации, передающиеся от рамы и моторов, обеспечивая работу гироскопа в условиях минимального шума.
— Поддержка внешнего зуммера и светодиодной ленты: Расширяет возможности оповещения и кастомизации дрона.
— Легкий вес: 7.3 г — одно из самых легких решений в своем классе, позволяющее создавать сверхлегкие Toothpick-сборки.
— Совместимость с большинством приемников: Поддерживает подключение Frsky, Futaba, DSM, FlySky, TBS Crossfire и других приемников с SBUS-выходом.

Технические характеристики
— Модель: GEP-20A-F4 AIO
— MCU: STM32F411
— Гироскоп: BMI270 или ICM42688 (SPI)
— Целевая прошивка FC: GEPRCF411
— OSD: Betaflight OSD с чипом AT7456E
— UART порты: не указаны, по аналогии с другими F411 — 2 полноценных UART
— Барометр: отсутствует
— Зуммер: поддерживается (внешний)
— Светодиодная лента (LED): поддерживается
— USB: Micro USB
— BEC выход: 5V@1A
— LC-фильтр: встроенный
— ESC микроконтроллер: BB21F16G
— Непрерывный ток: 20A
— Пиковый ток: 30A (10 секунд)
— Входное напряжение: 2–4S LiPo
— Протоколы ESC: DShot600, OneShot, MultiShot
— Токовый датчик: 210 (встроенный)
— Целевая прошивка ESC: G_H_30
— Габариты платы: 32 × 32 мм
— Крепежное расстояние: 26.5 × 26.5 мм (M2)
— Вес: 7.3 г

Область применения
— Toothpick-дроны: Специализированное решение для популярного класса сверхлегких дронов.
— Дроны 3–5 дюймов с моторами 12xx–15xx: Оптимальный выбор для легких сборок с моторами среднего размера.
— FPV-фристайл: Легкий вес и достаточная мощность обеспечивают хорошую управляемость.
— Кинематографические микро-дроны: Может использоваться в легких Cinewhoop-сборках.
— Бюджетные и тренировочные сборки: Простота и надежность делают контроллер подходящим для начинающих.

Важные примечания
— Контроллер имеет крепление 26.5×26.5 мм — обратите внимание на совместимость с рамой.
— В комплект входят силиконовые виброгасящие колонки, которые помогают снизить вибрации.
— Контроллер не имеет встроенного барометра.
— Для подключения внешнего приемника используйте один из UART портов (SBUS-совместим).
— В зависимости от партии гироскоп может быть BMI270 или ICM42688 — оба варианта обеспечивают высокую производительность.

Комплектация
— Полетный контроллер GEP-20A-F4 AIO — 1 шт.
— Силовой кабель — 1 шт.
— Винты — 8 шт.
— Мягкие силиконовые колонки (виброгасящие) — 4 шт.

Варианты исполнения (доступные опции)
— Товар представлен в единственной конфигурации.
