GPS-модуль DarwinFPV GM8 Anti-Interference Drone GPS

Описание "GPS-модуль DarwinFPV GM8 Anti-Interference Drone GPS"

Высокочувствительный GPS-модуль, построенный на аппаратной платформе, изначально разработанной для профессиональных аэрофотосъемочных дронов. Главное преимущество GM8 — применение уникальных технологий подавления сильных многочастотных помех и устранения ошибок многолучевого распространения сигнала, что обеспечивает исключительную стабильность и надежность позиционирования даже в сложных радиоэлектронных условиях. Модуль адаптирован для работы с Betaflight и INAV, поддерживает системы GPS и GLONASS, обладает частотой обновления 10 Гц и гарантирует быстрый и точный захват спутников, что критически важно для функций Return to Home и позиционирования в пространстве.

Общие характеристики
— Тип: GPS-модуль (приемник)
— Модель: DarwinFPV GM8 Anti-Interference Drone GPS

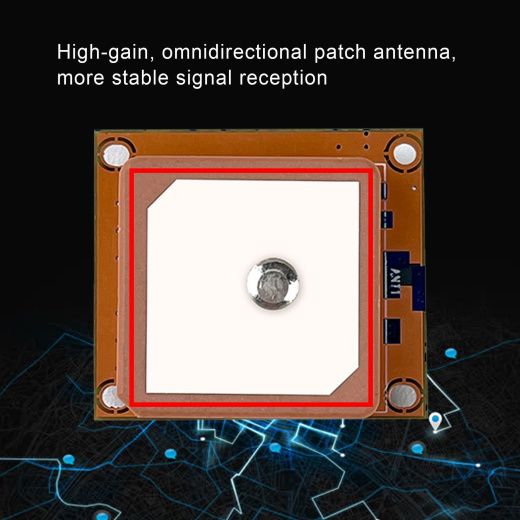

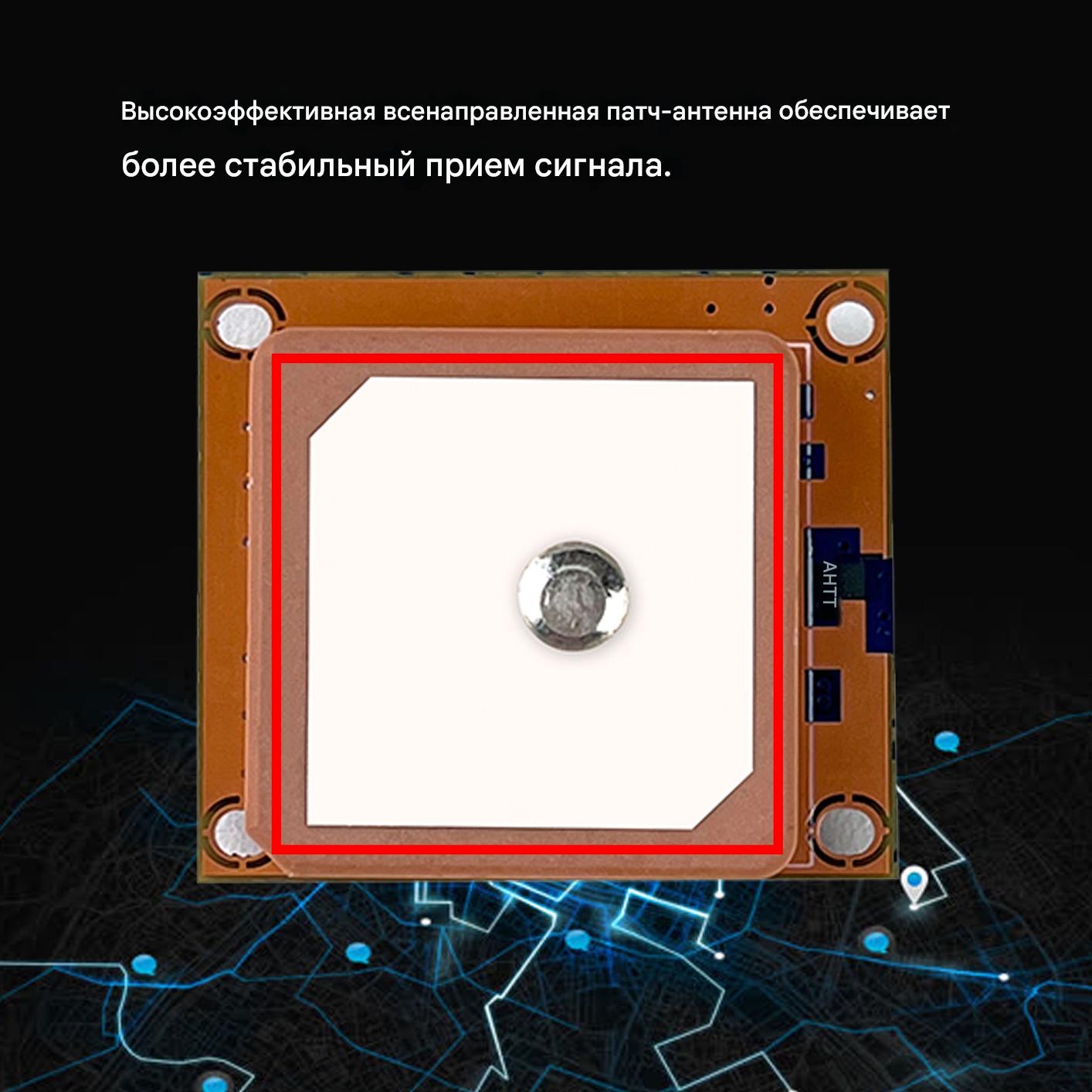

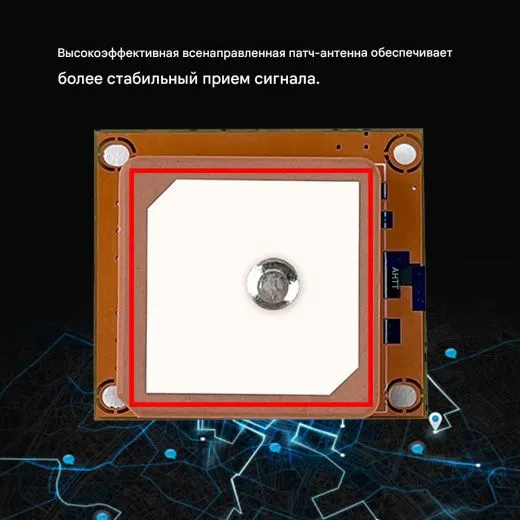

— Антенна: Всенаправленная керамическая патч-антенна 18.5×18.5 мм
— Поддерживаемые спутниковые системы: GPS, GLONASS
— Протокол вывода: UBX (U-Blox), совместимый с Betaflight / INAV
— Назначение: FPV-дроны, гоночные дроны, фиксированные крылья, требующие надежного позиционирования

Ключевые особенности
— Промышленная помехозащищенность: Технологии подавления многочастотных помех и детектирования многолучевого сигнала, заимствованные из профессиональной аэрофотосъемочной техники, обеспечивают стабильный прием и точность там, где обычные GPS-модули теряют сигнал. Это сохраняет управляемость и безопасность дрона в условиях городской застройки или рядом с линиями электропередач.
— Двойная спутниковая система (GPS+GLONASS): Одновременная работа с двумя глобальными навигационными системами увеличивает количество видимых спутников (до 46), сокращает время холодного старта до 35 секунд и повышает точность позиционирования до 1.5 метров.
— Высокая частота обновления 10 Гц: Актуальные данные о координатах и скорости 10 раз в секунду позволяют автопилоту и пилоту мгновенно реагировать на изменения, что особенно важно для динамичных полетов и точного возврата домой (RTH).

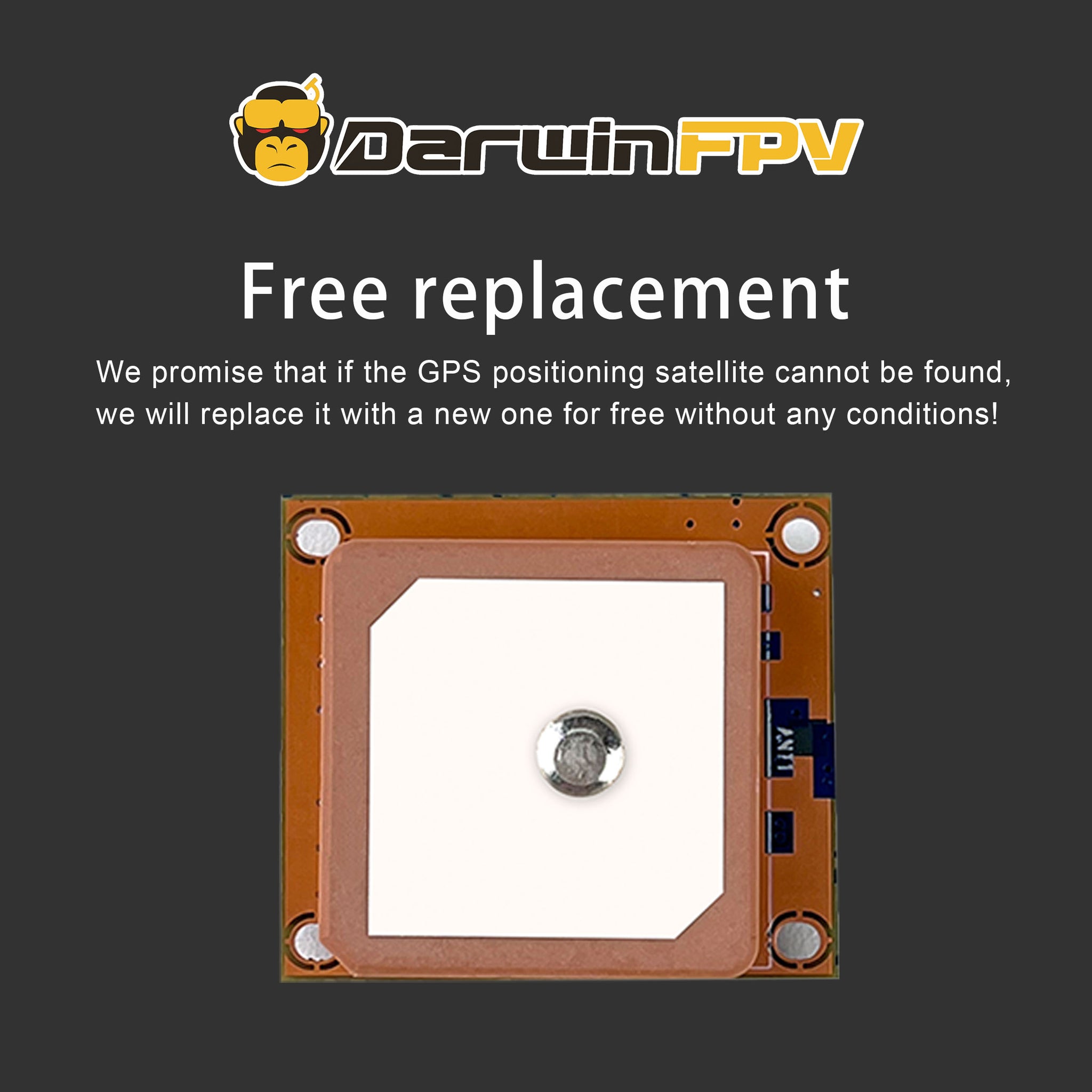

— Гарантия захвата спутников: Производитель предоставляет безусловную гарантию замены модуля, если он не сможет найти спутники при корректном использовании на открытом воздухе. Это подтверждает высокое качество и надежность устройства.
— Простая интеграция с Betaflight: Модуль поставляется с переходным кабелем (MX1.25-6P на SH1.0-4P) и имеет понятную инструкцию по настройке в конфигураторе Betaflight, включая важные примечания для версий 4.3 и выше.
— Доступная цена благодаря массовости: Использование аппаратной платформы от серийных аэросъемочных дронов позволяет предлагать этот высокотехнологичный модуль по исключительно конкурентной цене.

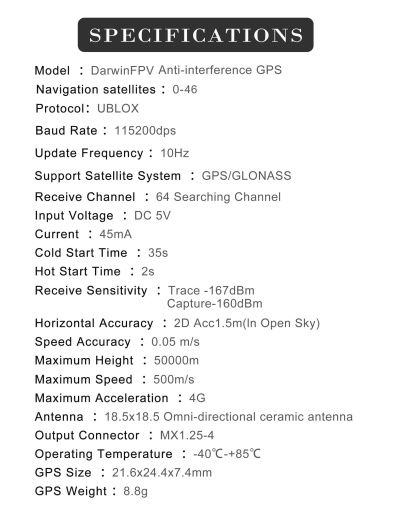

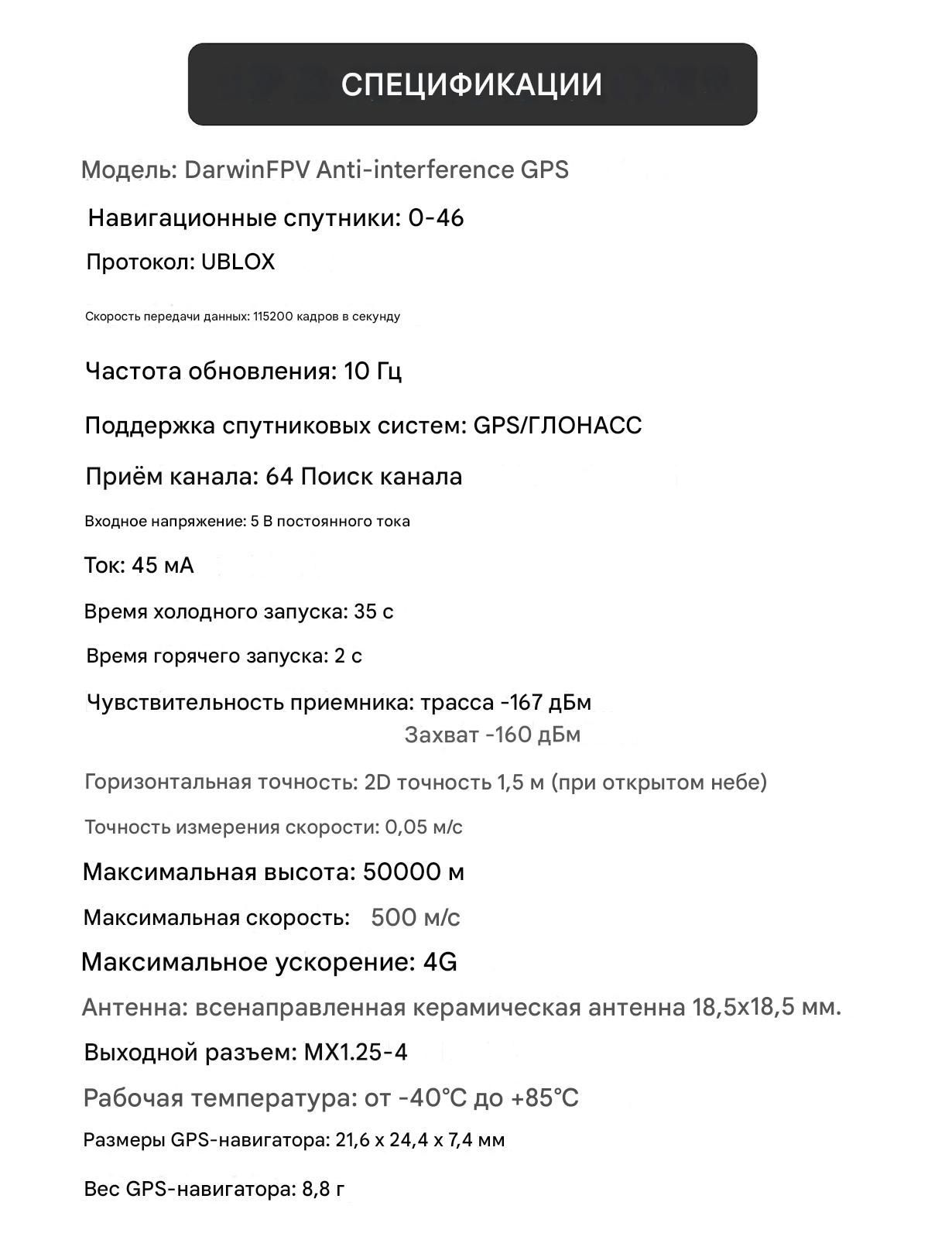

Технические характеристики

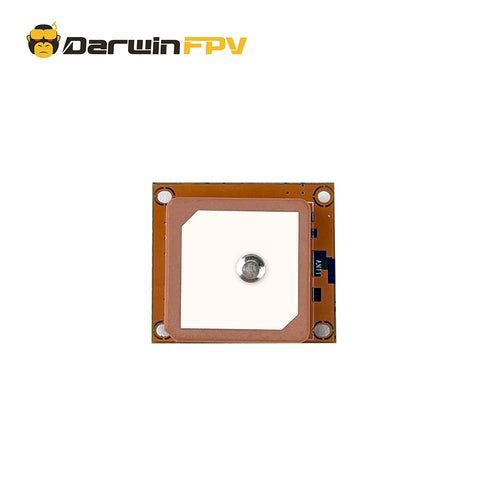

— Антенна: 18.5×18.5 мм, керамическая патч-антенна

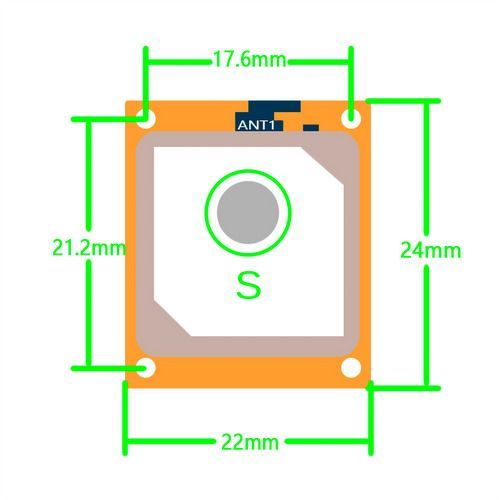

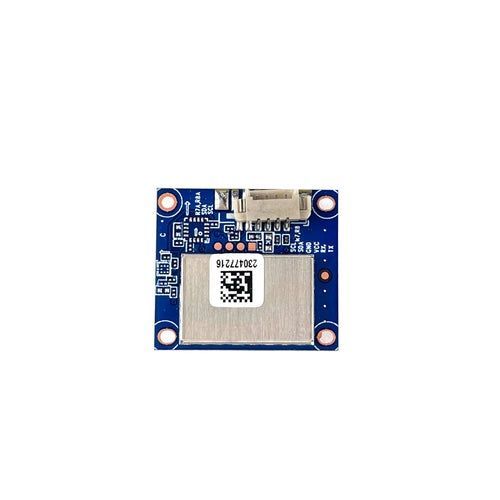

— Габариты модуля: 21.6×24.4×7.4 мм

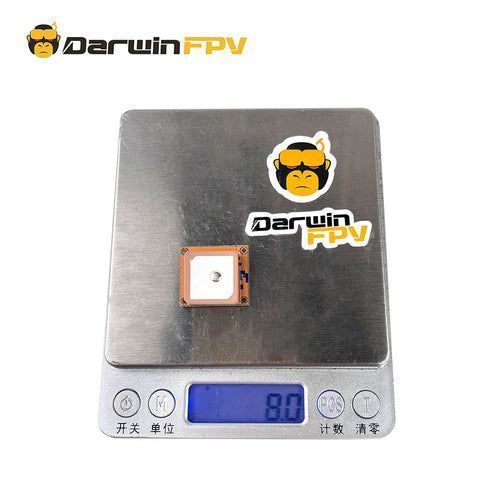

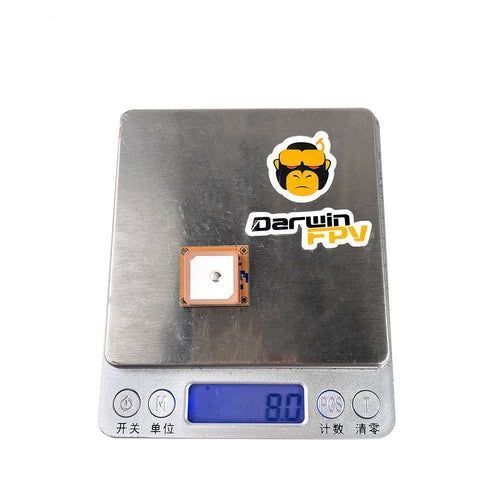

— Вес: 8.8 г
— Поддерживаемые системы: GPS, GLONASS
— Максимальное кол-во спутников: 46
— Количество каналов приема: 64
— Протокол вывода: UBX (U-Blox)
— Скорость передачи (Baud Rate): 115200 бит/с
— Частота обновления: 10 Гц
— Входное напряжение: 5 В
— Потребляемый ток: 45 мА
— Время холодного старта: 35 с
— Время горячего старта: 2 с
— Чувствительность (слежение / захват): -167 дБм / -160 дБм
— Горизонтальная точность (2D): 1.5 м
— Точность по скорости: 0.05 м/с
— Макс. высота / скорость / ускорение: 50 000 м / 500 м/с / 4G
— Рабочая температура: от -40°C до +85°C

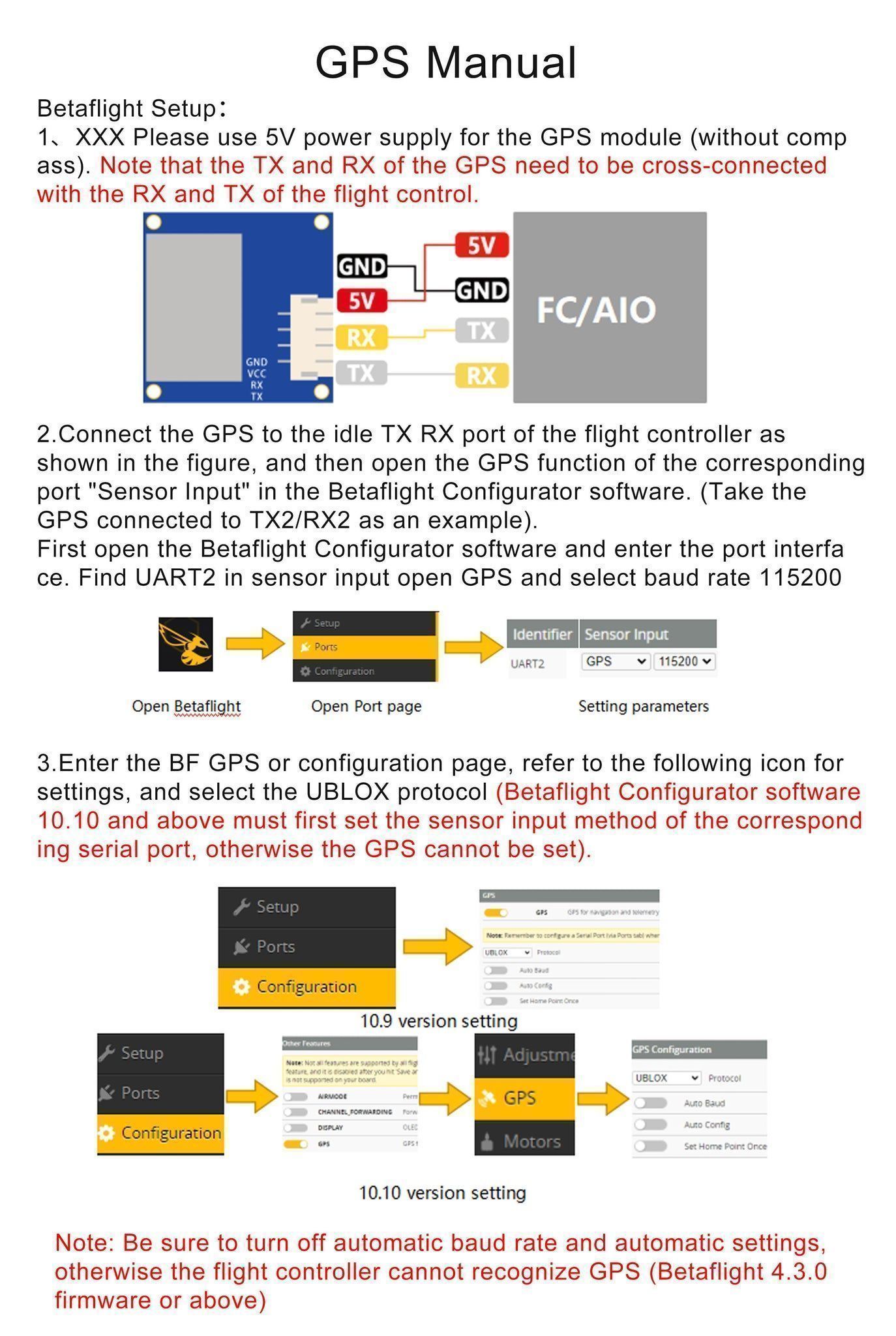

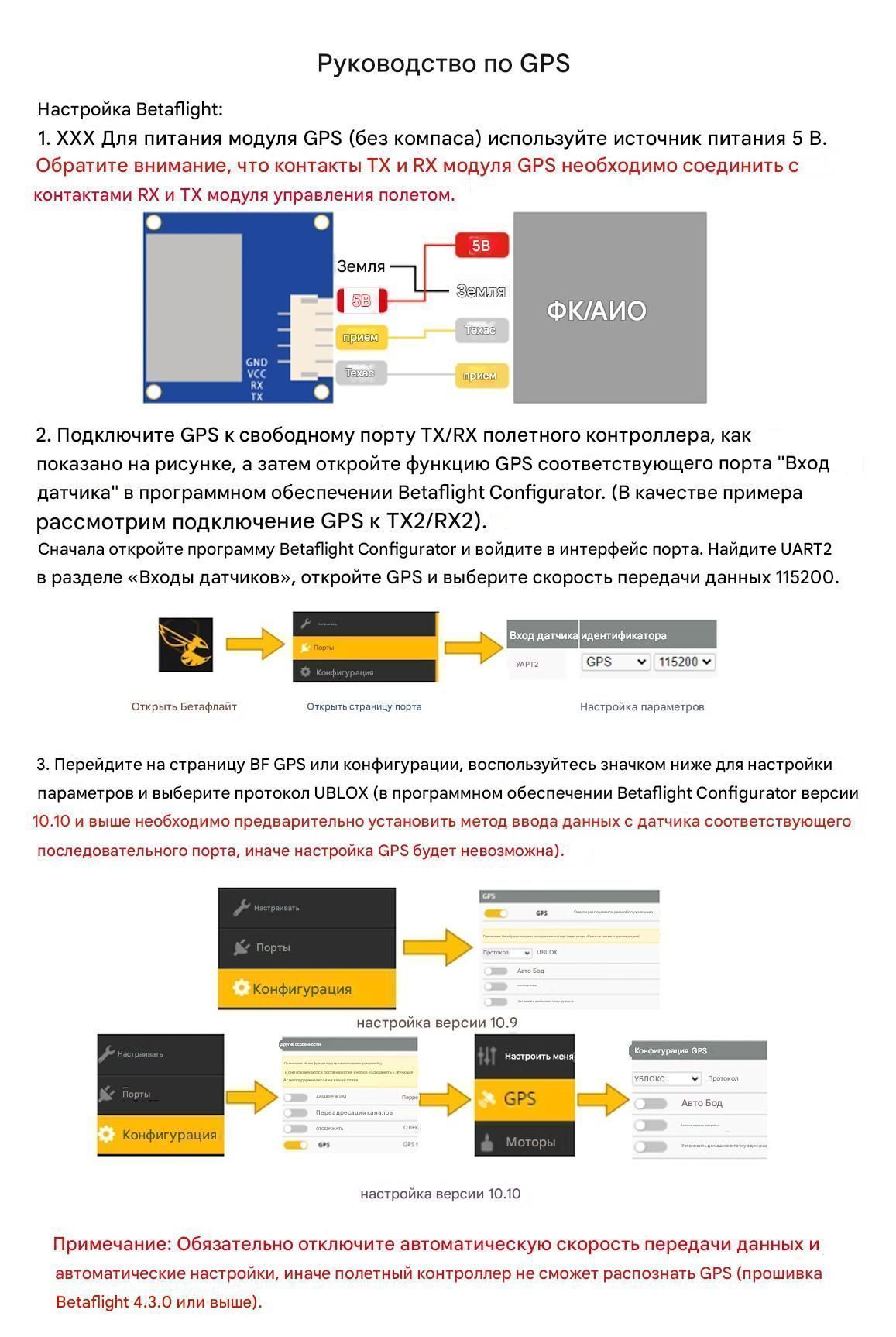

Инструкция по установке и настройке в Betaflight

Подключение:

1. Подключите модуль к свободному UART-порту полетного контроллера, соединив провода перекрестно: TX (модуля) → RX (FC), RX (модуля) → TX (FC).

2. Подключите питание 5V и GND от FC к соответствующим контактам модуля. Используйте переходной кабель из комплекта.

Настройка в Betaflight Configurator:

1. На вкладке Ports для выбранного UART активируйте Sensor Input и выберите GPS со скоростью 115200.

2. На вкладке Configuration включите функцию GPS.

3. На вкладке GPS выберите протокол UBLOX.

4. ВАЖНО ДЛЯ BETAFLIGHT 4.3.0 И ВЫШЕ: Отключите опции Auto Baudrate и Auto Config, иначе FC не распознает модуль.

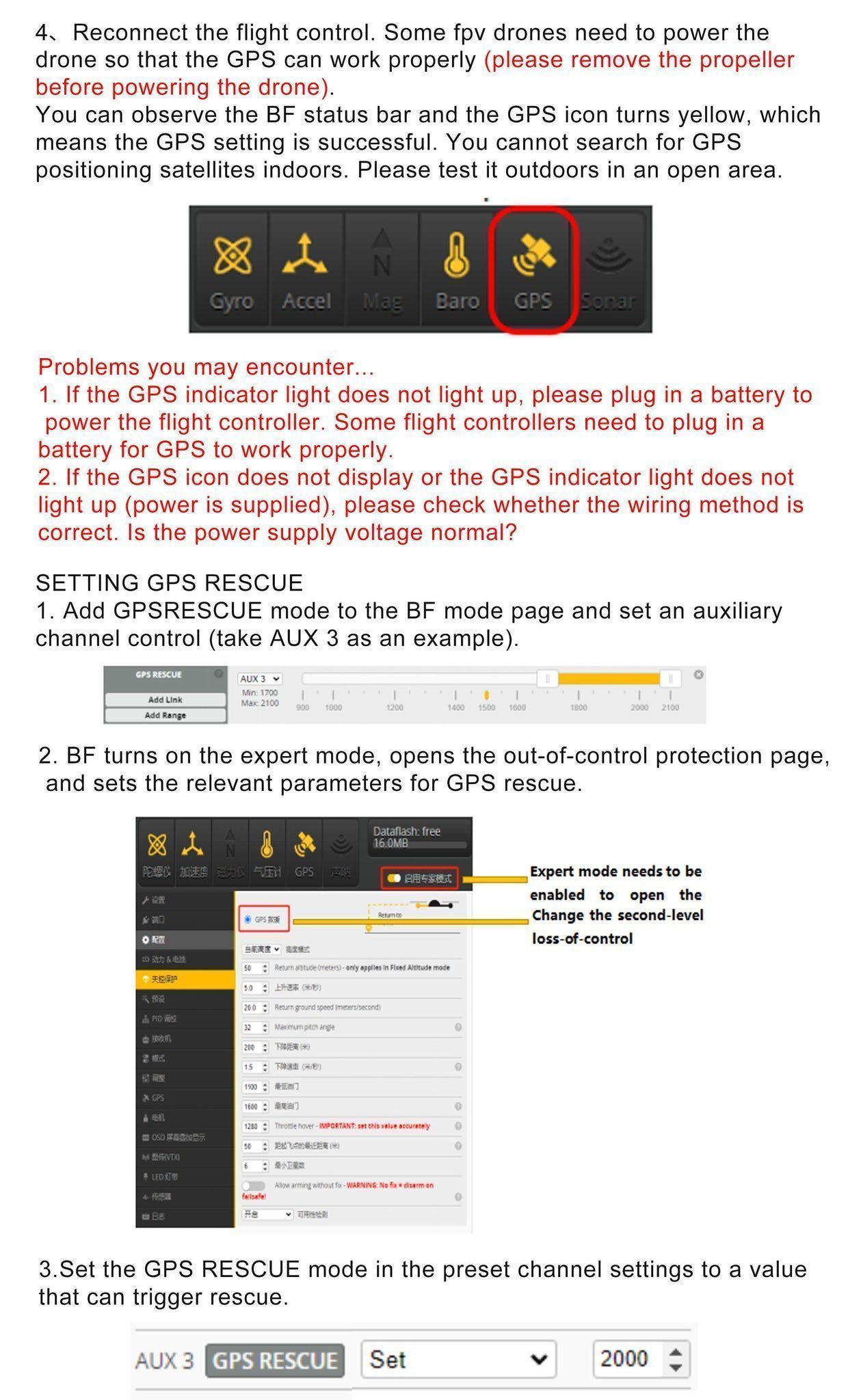

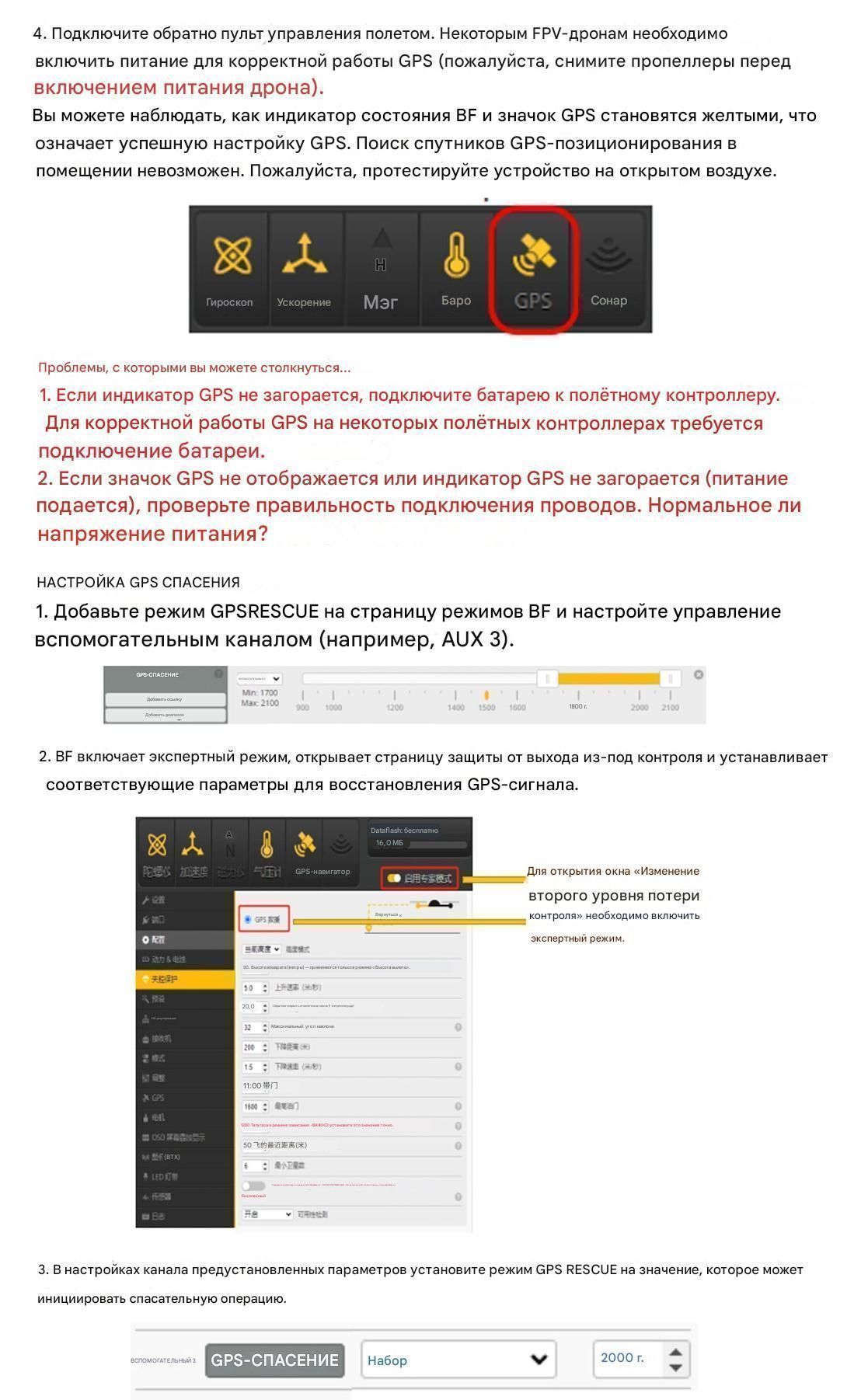

5. Подайте питание на дрон от аккумулятора (обязательно снимите пропеллеры!). Иконка GPS в строке состояния должна стать желтой, сигнализируя о поиске спутников. Для захвата спутников необходим выход на открытое пространство.

Область применения
— FPV-дроны, требующие надежной функции Return to Home (RTH).
— Гоночные и фристайл-дроны, где важна телеметрия скорости и координат.
— Дроны, эксплуатируемые в условиях потенциально высокого уровня радиопомех (город, индустриальные зоны).
— Автономные летательные аппараты (фиксированные крылья) для выполнения миссий по точкам.

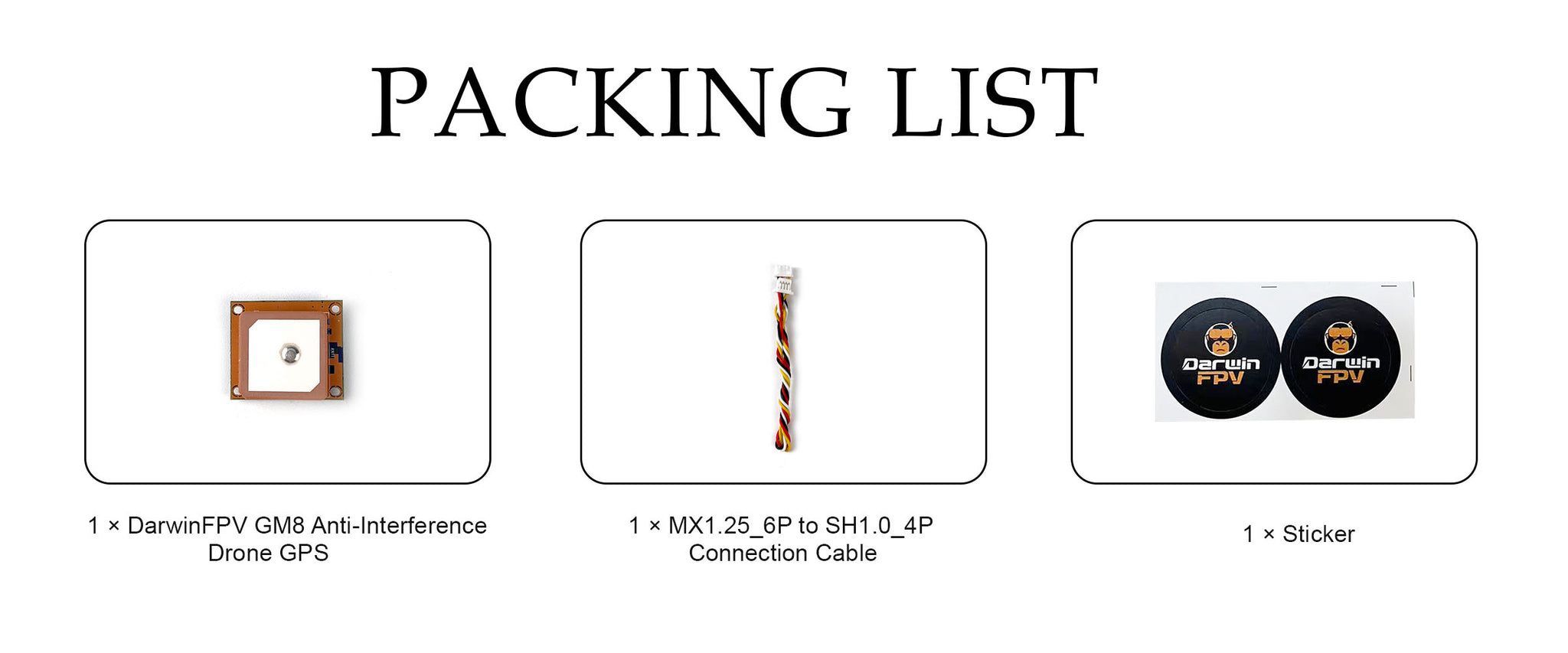

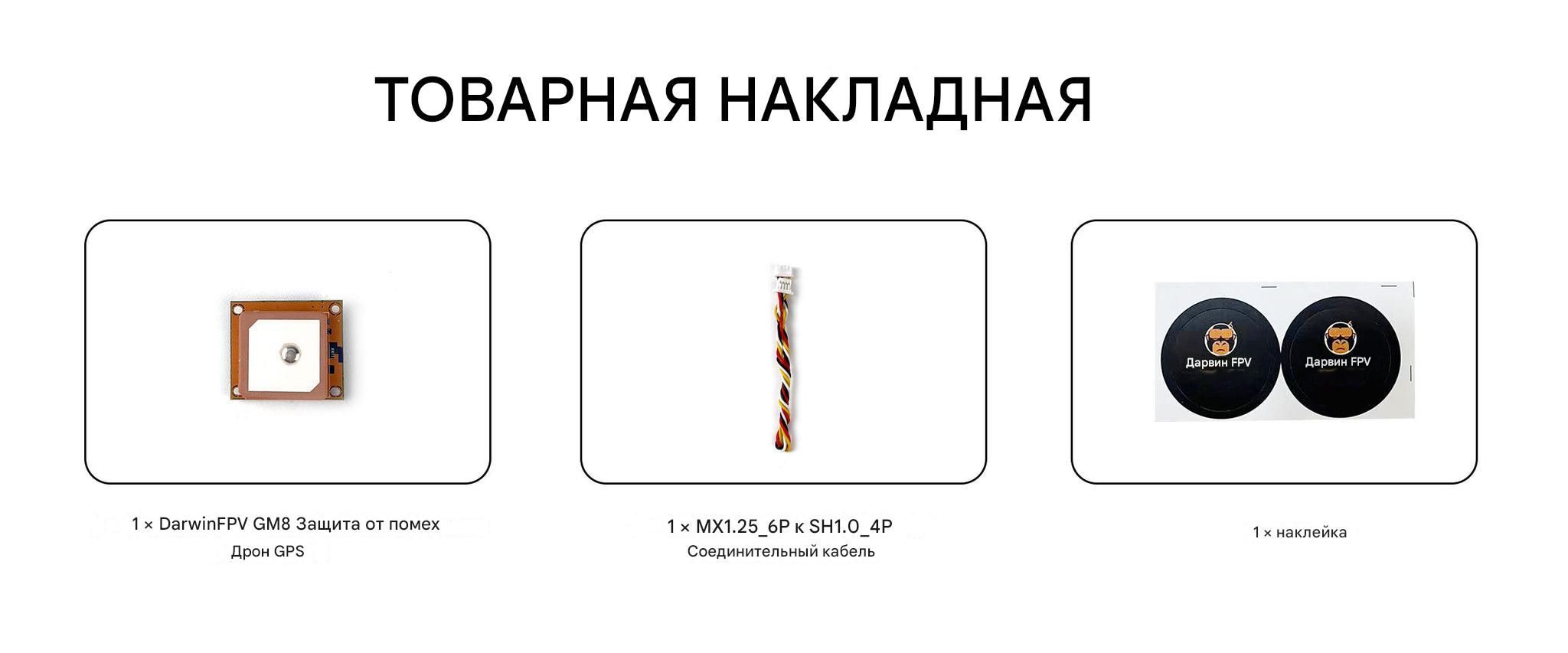

Комплектация

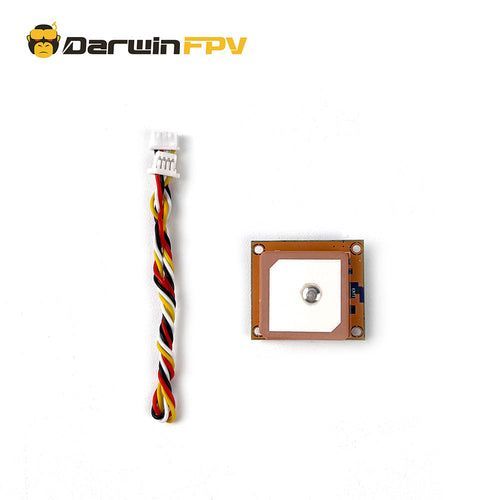

— 1× GPS-модуль DarwinFPV GM8 Anti-Interference Drone GPS
— 1× Переходной кабель MX1.25_6P to SH1.0_4P
— 1× Наклейка

Варианты исполнения и коммерческое предложение
— Данная модель представлена в единственной конфигурации. Для уточнения возможностей поставки и получения коммерческого предложения обратитесь к менеджерам.
— Чтобы получить коммерческое предложение (КП), нажмите кнопку «Запросить КП» в карточке товара. Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и нужной вам партии.
