GPS-модуль DarwinFPV-M1018 для FPV-дронов

Описание "GPS-модуль DarwinFPV-M1018 для FPV-дронов"

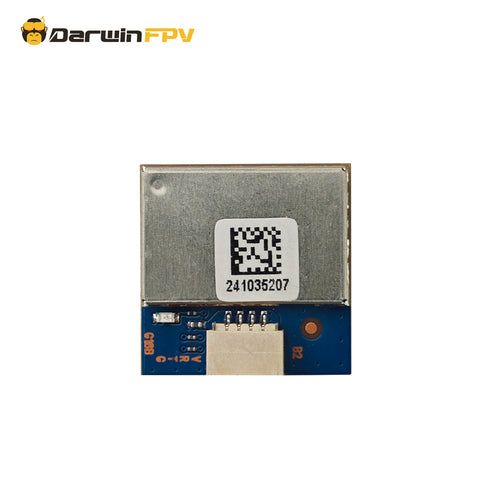

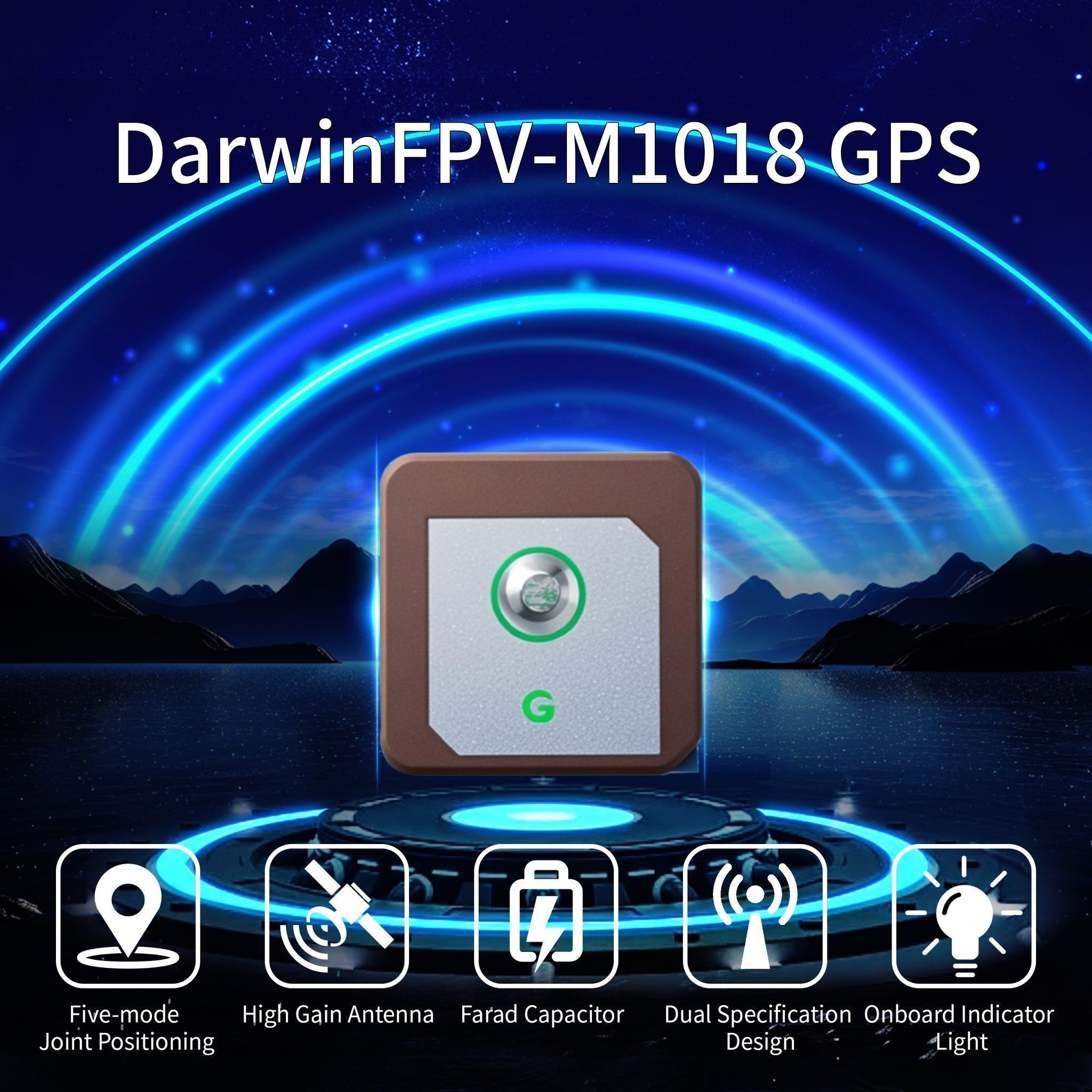

Компактный и высокочувствительный GPS-модуль, разработанный для точного позиционирования FPV-дронов, фиксированных крыльев и других авиамоделей. Модуль оснащен керамической патч-антенной размером 18×18 мм, обеспечивающей стабильный прием сигнала даже в сложных условиях. Благодаря поддержке пяти спутниковых систем (GPS, BDS, Galileo, QZSS, SBAS) и частоте обновления 10 Гц, M1018 гарантирует быстрое и точное определение координат, скорости и высоты. Встроенный суперконденсатор позволяет модулю выполнять горячий старт всего за 2 секунды после кратковременного отключения питания, что критически важно для возврата дрона в случае аварии (функция Return to Home).

Общие характеристики
— Тип: GPS-модуль (приемник)
— Модель: DarwinFPV-M1018 GPS

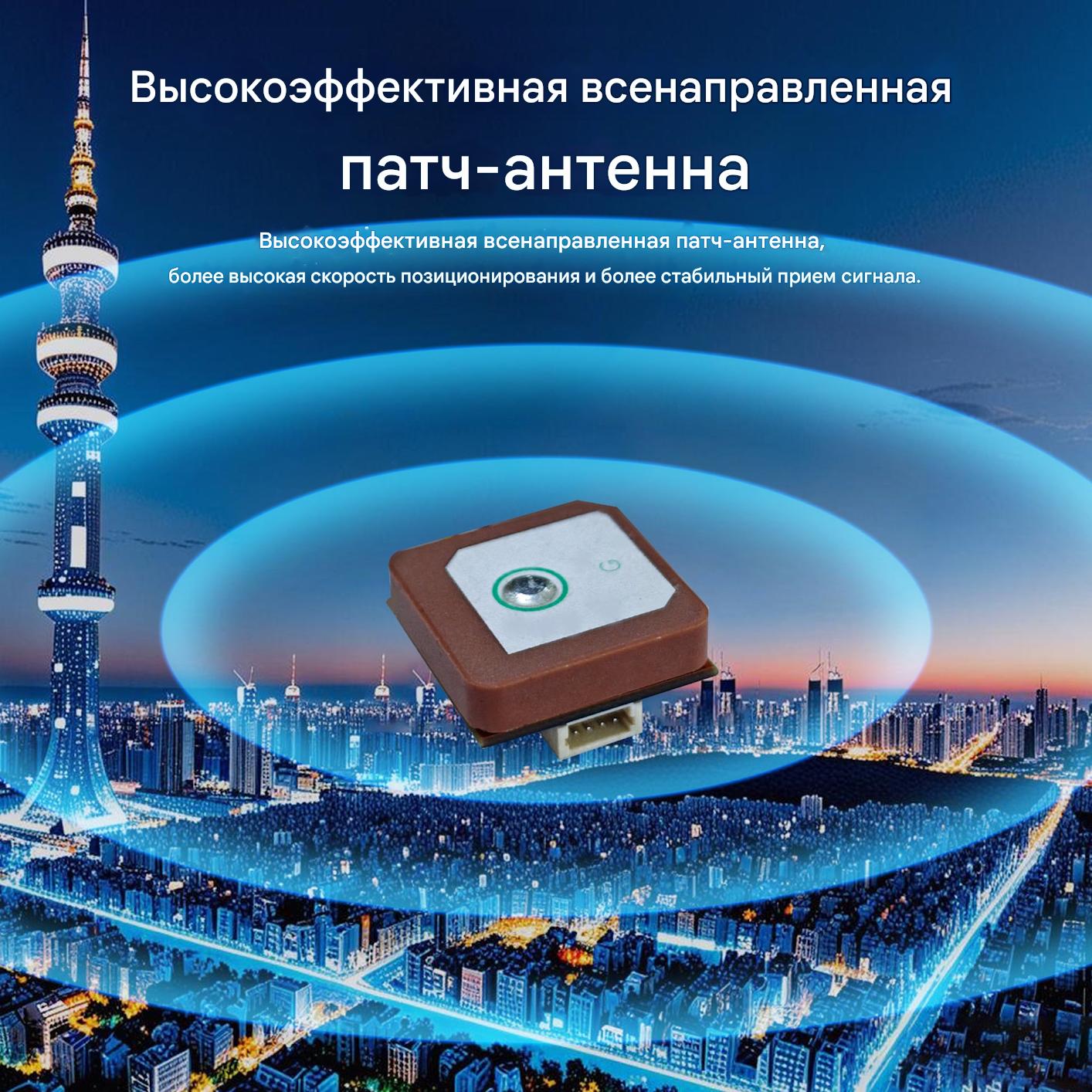

— Антенна: Всенаправленная керамическая патч-антенна 18×18 мм
— Поддерживаемые спутниковые системы: GPS, BDS (BeiDou), Galileo, QZSS, SBAS
— Протокол вывода: U-Blox
— Назначение: FPV-дроны, гоночные дроны, фиксированные крылья (самолеты)

Ключевые особенности
— Мультисистемное позиционирование для максимальной точности: Поддержка пяти глобальных навигационных систем (GPS, BeiDou, Galileo и др.) позволяет одновременно принимать сигналы от большего числа спутников (до 48), обеспечивая высокую точность и надежность определения позиции даже в условиях городской застройки или ущелий.
— Высокая частота обновления 10 Гц для плавного пилотирования: Частота выдачи данных 10 раз в секунду дает пилоту и автопилоту актуальную информацию о скорости и местоположении, что необходимо для динамичных полетов и точного выполнения миссий.

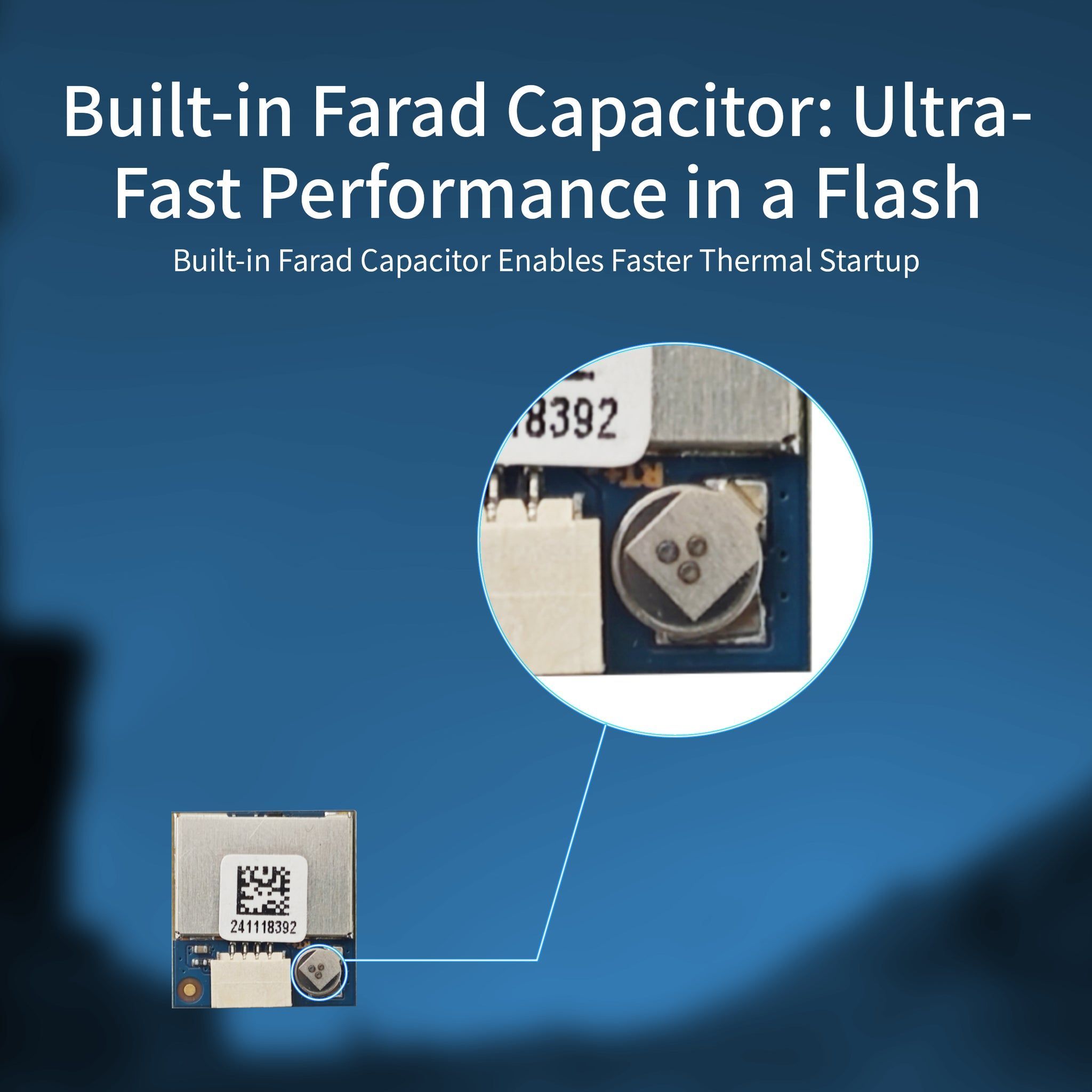

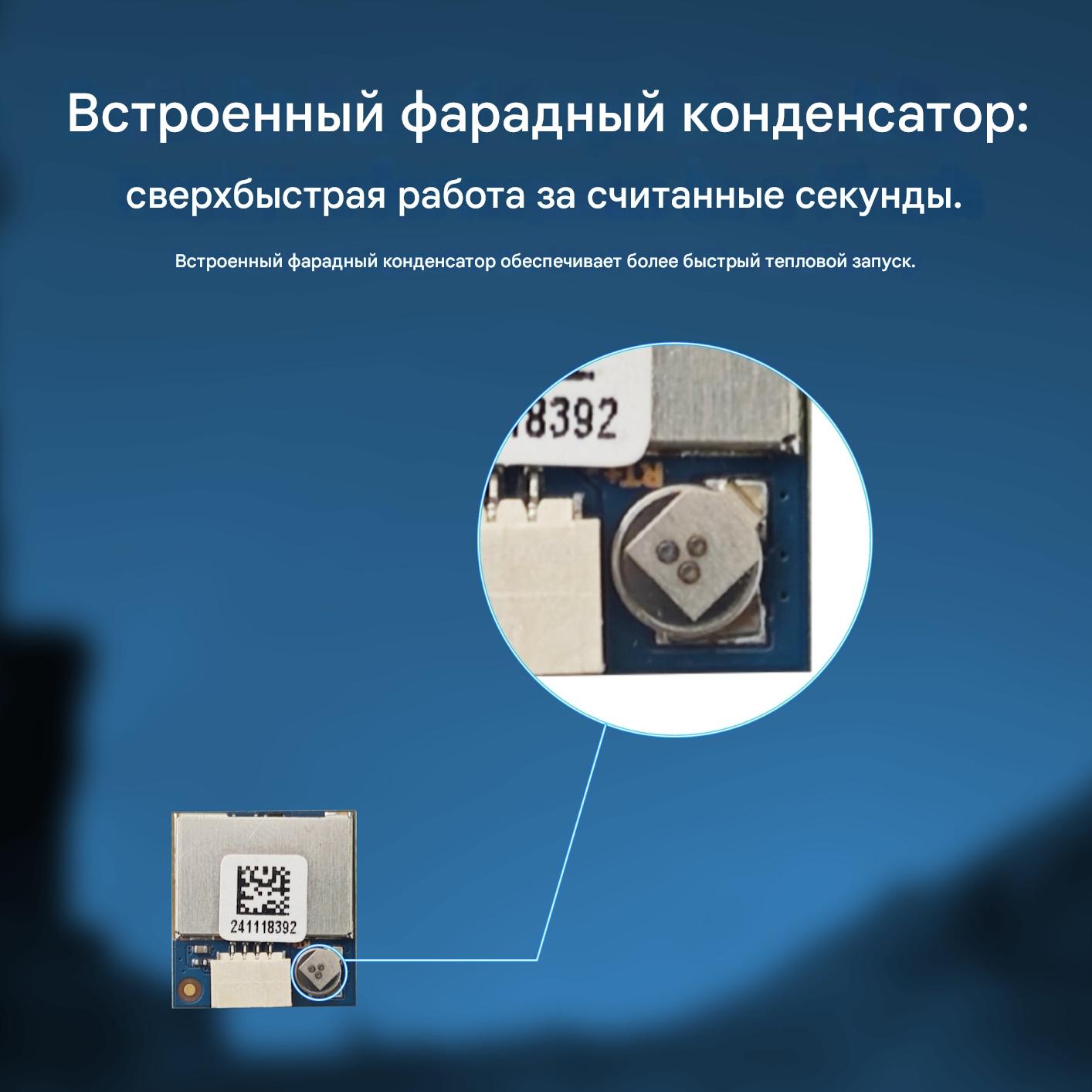

— Быстрый горячий старт для безопасности полета: Встроенный суперконденсатор (ионистор) сохраняет данные спутников при кратковременных отключениях питания, позволяя модулю восстановить позиционирование за 2 секунды. Это критически важно для надежной работы функции Return to Home при сбоях в питании.
— Простая интеграция с Betaflight и INAV: Стандартный протокол U-Blox и предустановленная скорость 115200 бит/с обеспечивают легкое подключение к полетному контроллеру и настройку в популярном ПО.
— Компактный и легкий дизайн: Вес 8.4 г и размеры 18×18×8.1 мм позволяют разместить модуль на большинстве гоночных и фристайл-рам без ущерба для веса и аэродинамики.

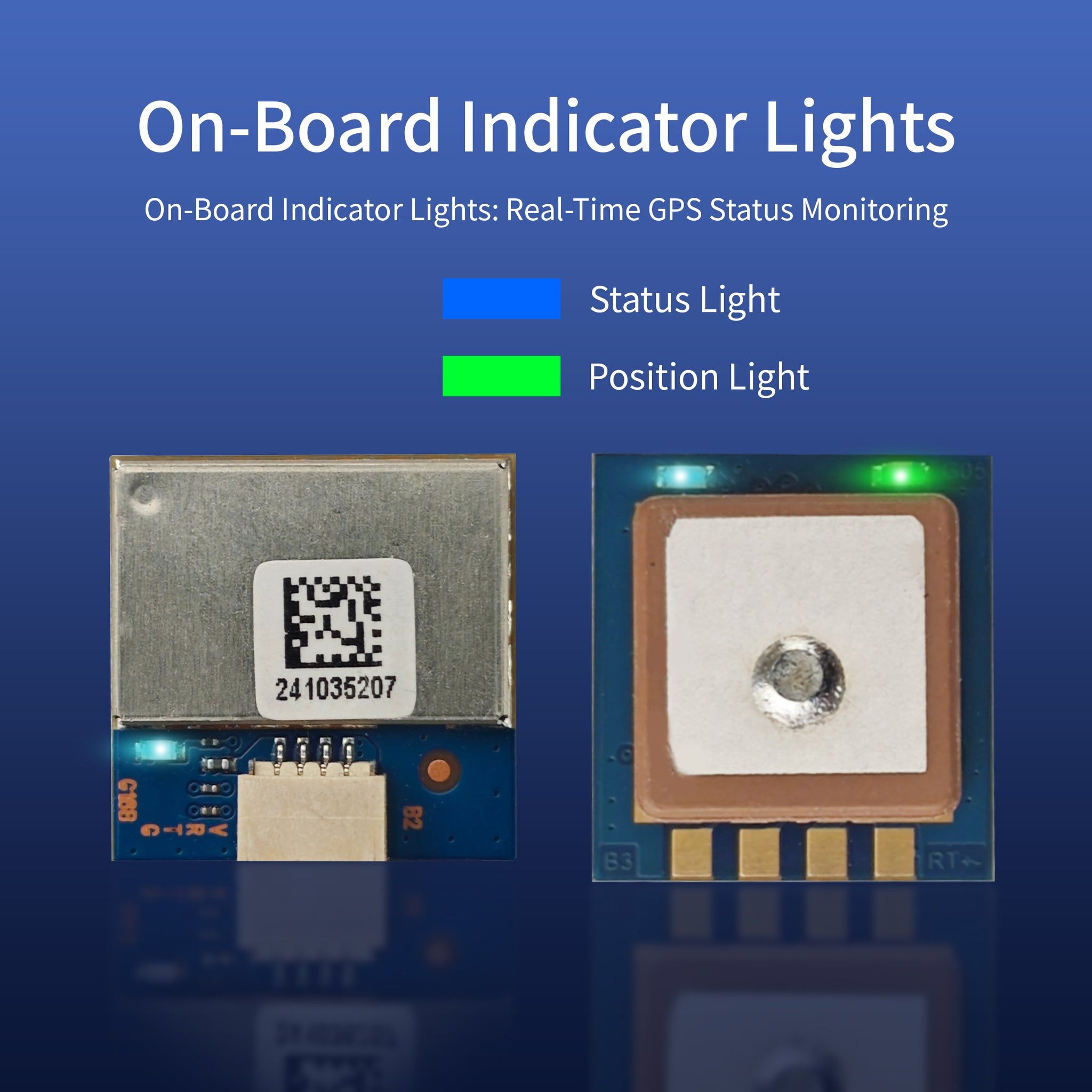

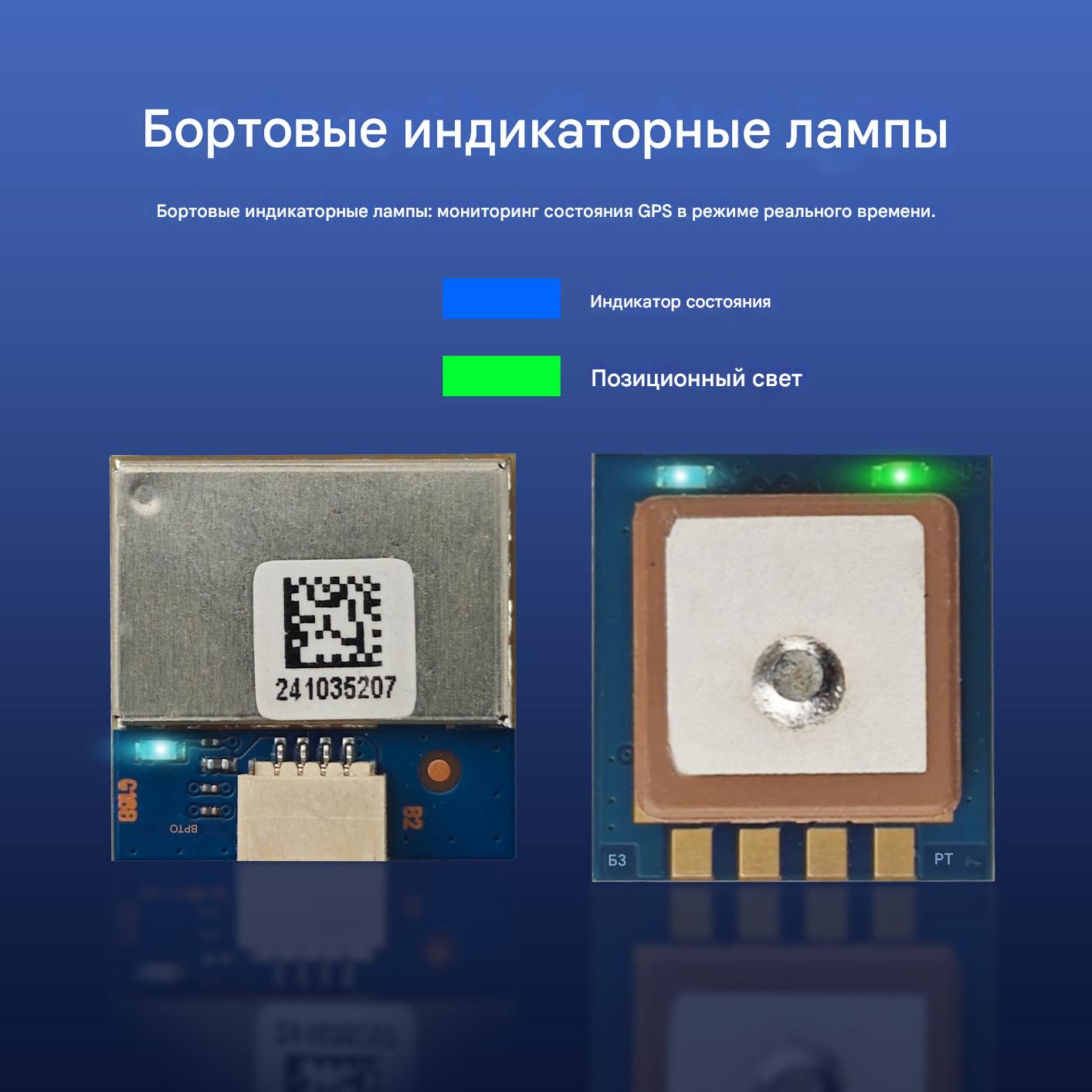

— Визуальный контроль статуса: Встроенные светодиоды информируют о процессе поиска спутников и фиксации позиции.

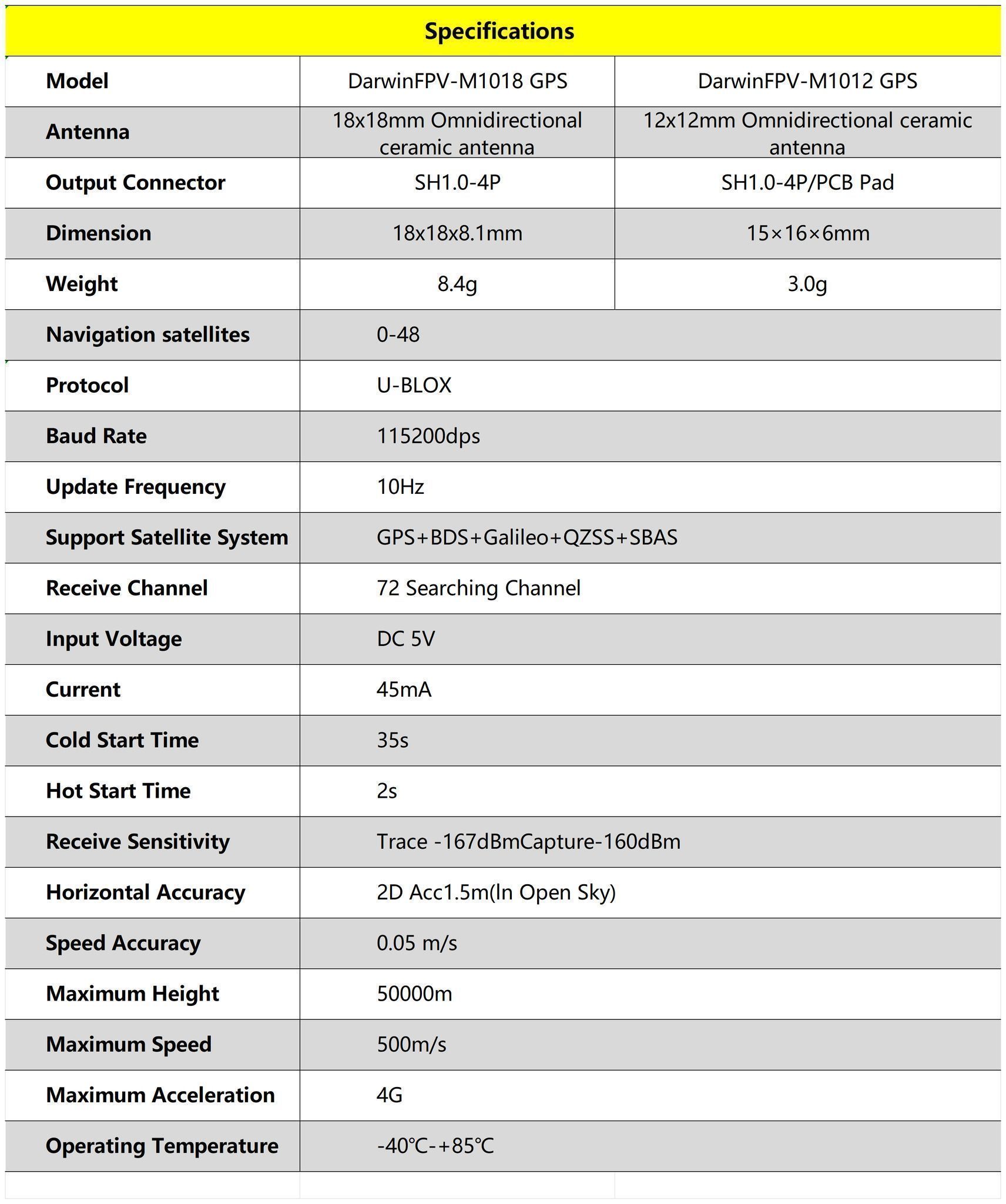

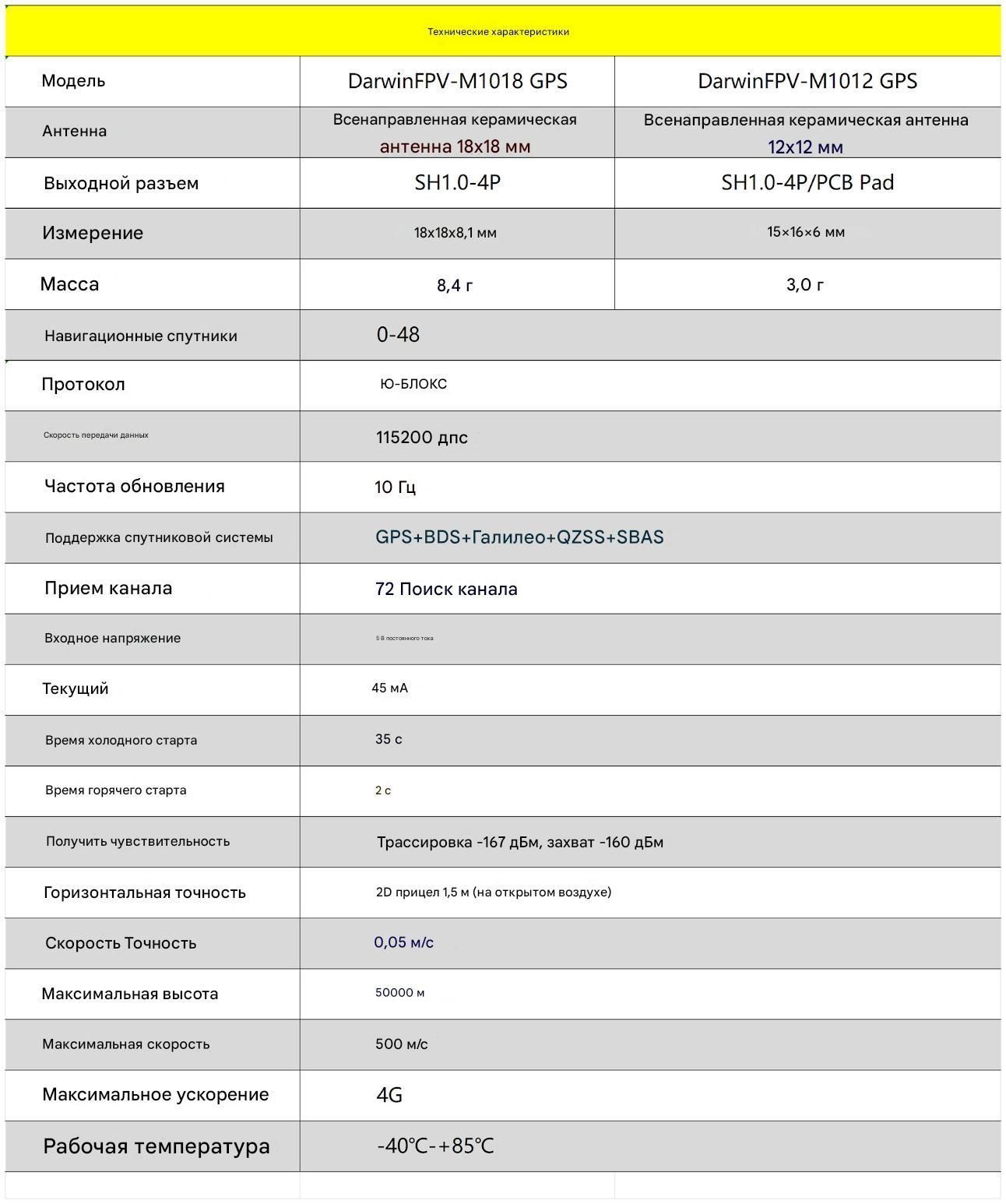

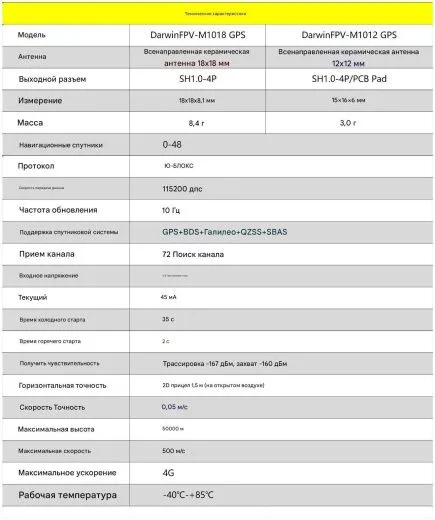

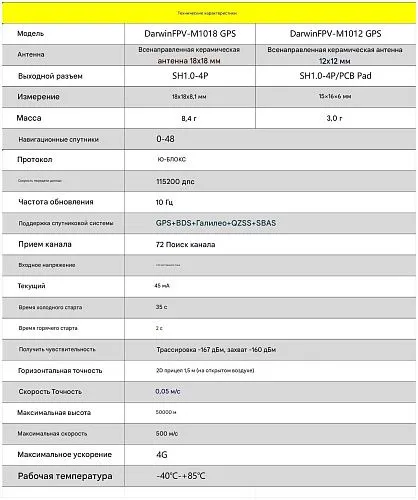

Технические характеристики
— Размер антенны: 18×18 мм
— Габариты модуля: 18×18×8.1 мм

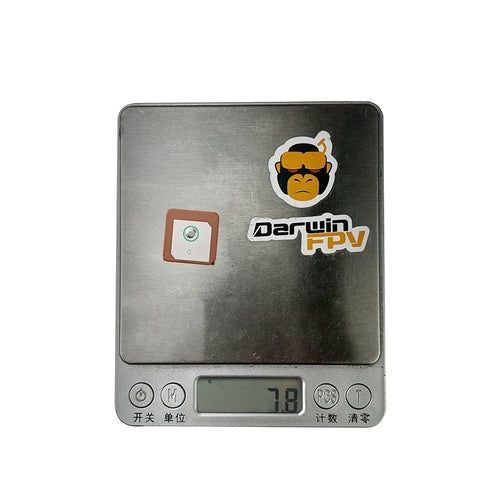

— Вес: 8.4 г
— Количество каналов приема: 72
— Частота обновления: 10 Гц
— Скорость данных (Baud Rate): 115200 бит/с
— Входное напряжение: 5 В
— Потребляемый ток: 45 мА
— Время холодного старта: 35 с
— Время горячего старта: 2 с
— Чувствительность приема (слежение): -167 дБм
— Чувствительность приема (захват): -160 дБм
— Горизонтальная точность (2D): 1.5 м
— Точность по скорости: 0.05 м/с
— Макс. высота / скорость / ускорение: 50 000 м / 500 м/с / 4G
— Рабочая температура: от -40°C до +85°C
— Разъем: SH1.0-4P

Важные рекомендации по установке
— Устанавливайте модуль антенной вверх, вдали от металлических частей, карбона и источников электромагнитных помех (VTX, приемник).
— Керамическая антенна хрупкая, избегайте ударов по ней. Наличие мелких царапин на поверхности антенны является результатом заводской подстройки резонансной частоты и не считается дефектом.

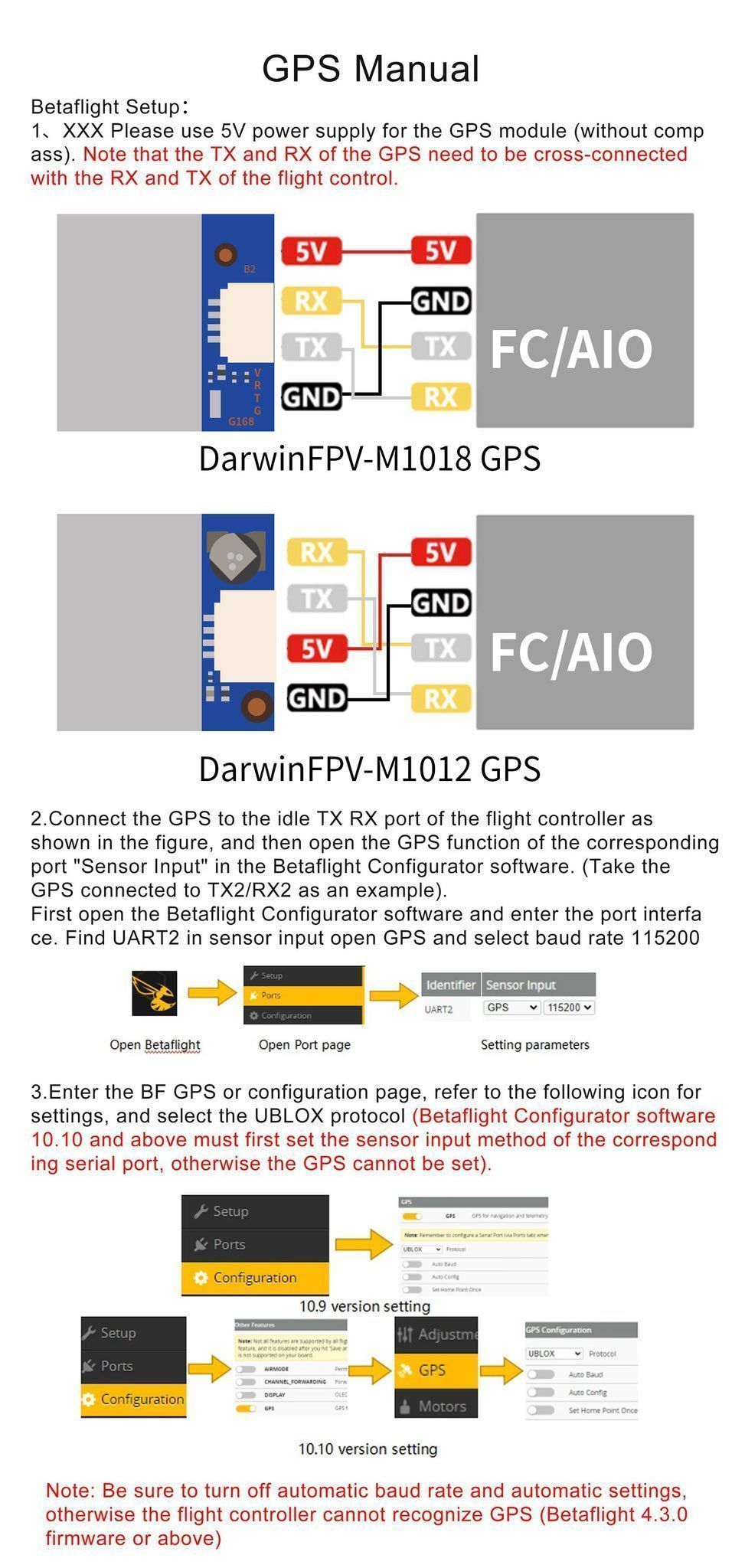

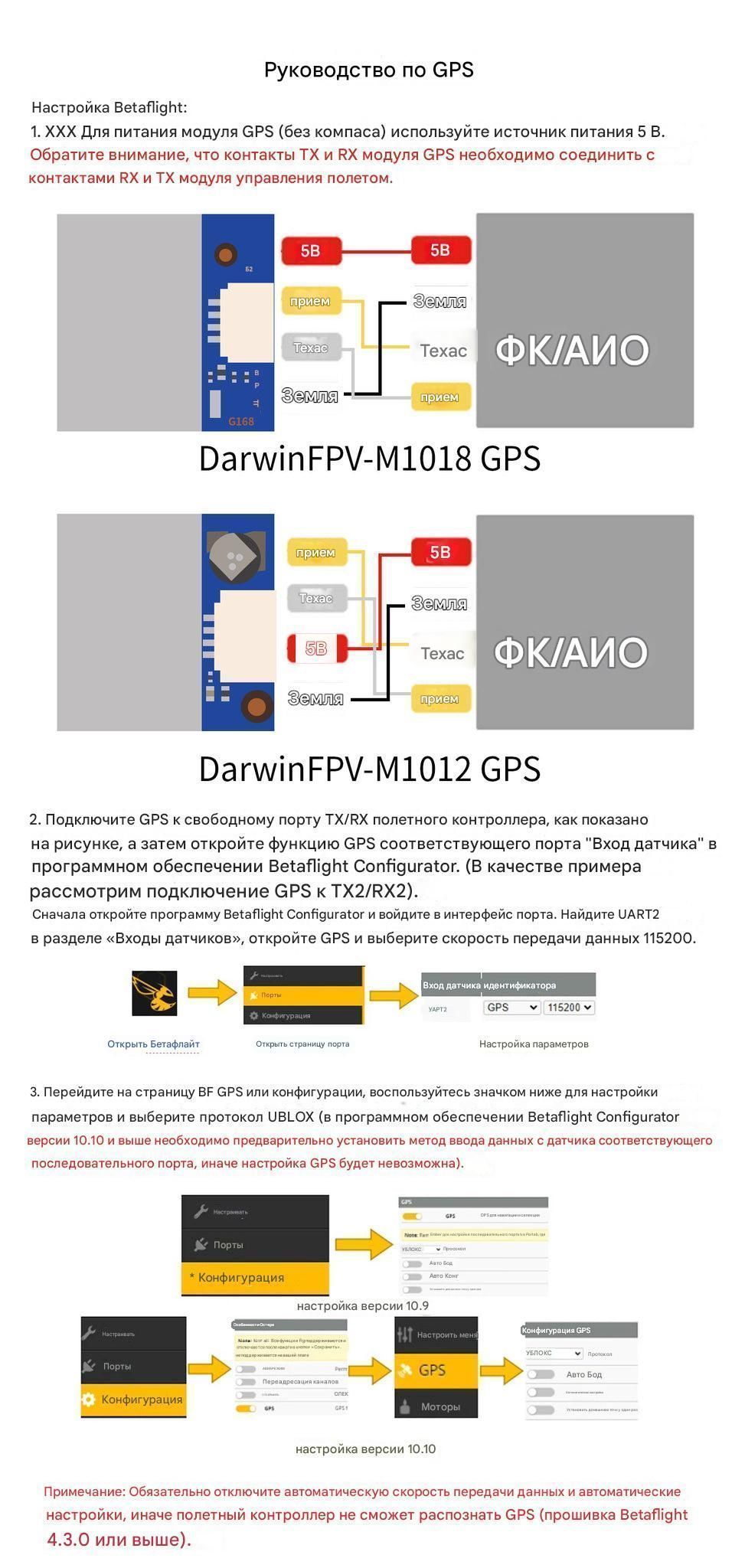

Настройка в Betaflight
— Подключите модуль к свободному UART-порту полетного контроллера, соединив провода TX-RX и RX-TX. Питание 5В и GND подключите к соответствующим пинам.
— В конфигураторе Betaflight на вкладке Ports для выбранного UART активируйте опцию GPS и установите скорость 115200.
— На вкладке Configuration включите GPS. На вкладке GPS выберите протокол UBLOX. В Betaflight 4.3.0 и выше обязательно отключите опции Auto Config и Auto Baudrate.

Область применения
— Гоночные и фристайл FPV-дроны, требующие функции Return to Home.
— Фиксированные крылья (FPV plane) для автономных полетов.
— Любые мультироторные системы, где необходима телеметрия координат и скорости.

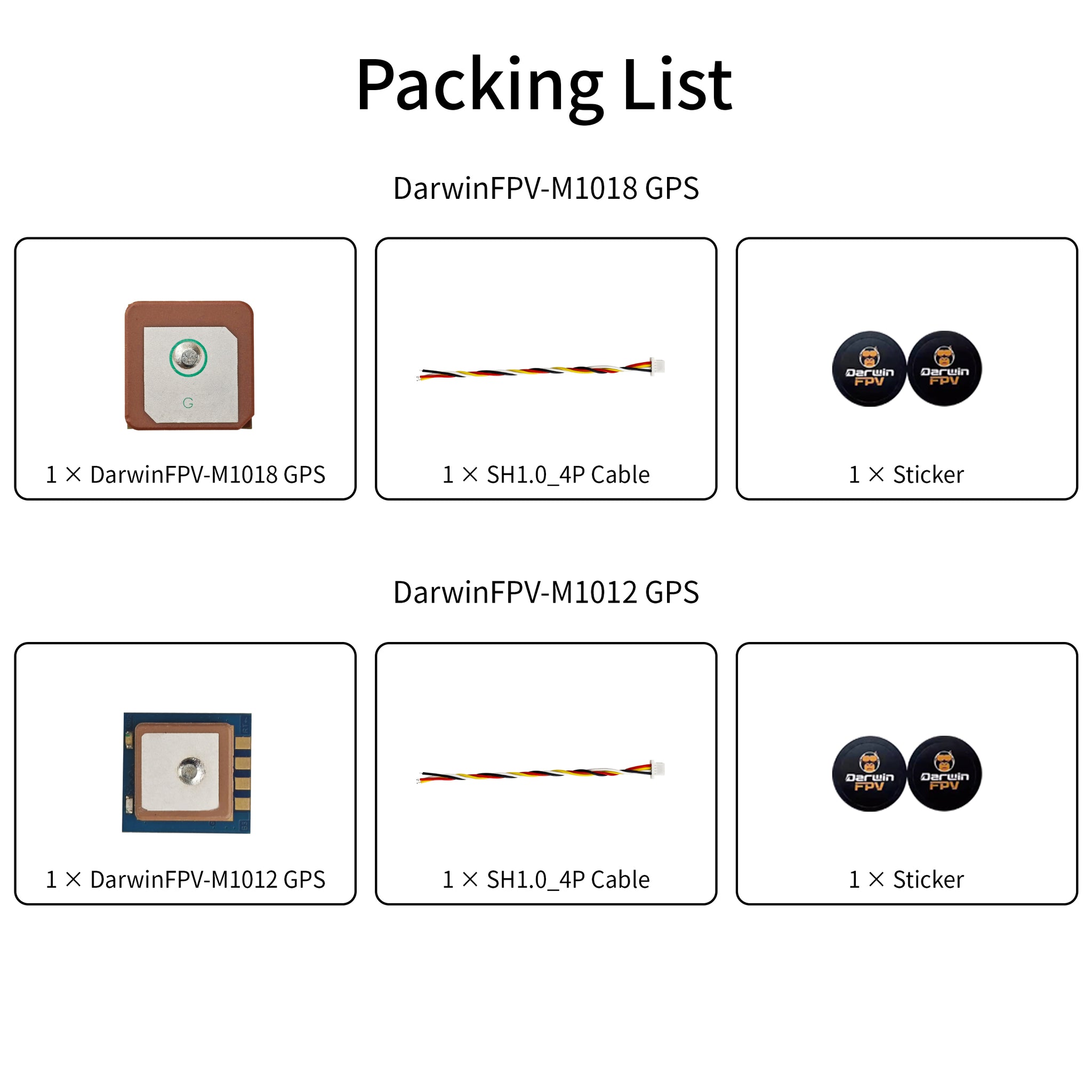

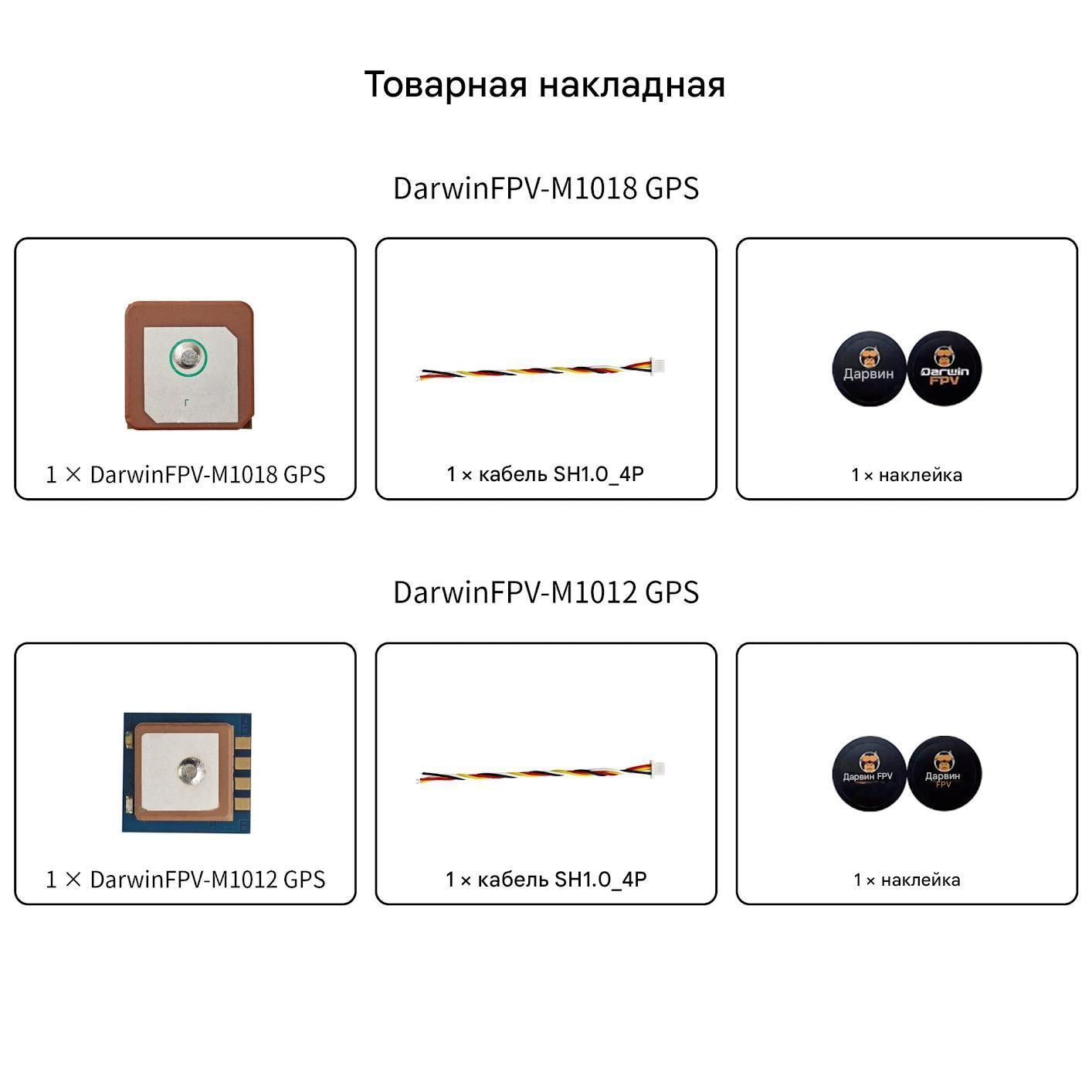

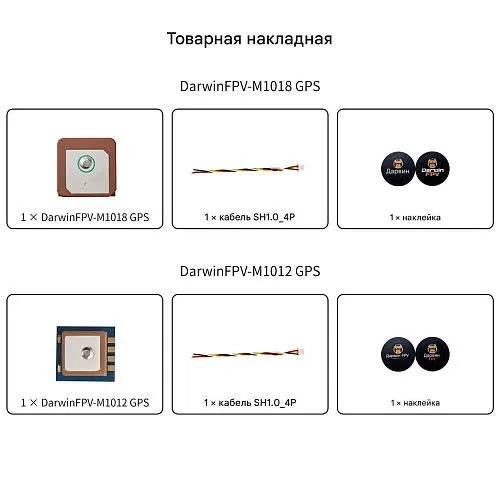

Комплектация

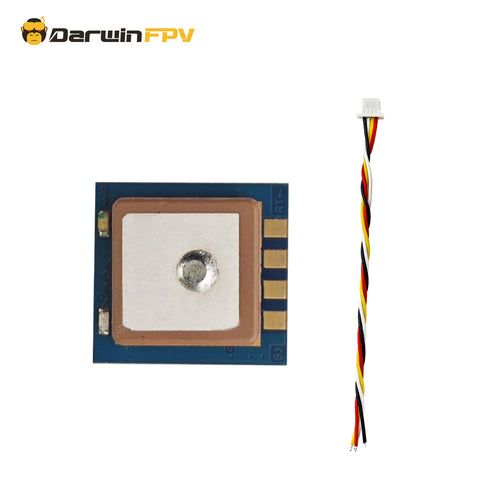

— 1× GPS-модуль DarwinFPV-M1018 GPS
— 1× Соединительный кабель (SH1.0-4P)
— 1× Наклейка

Варианты исполнения и коммерческое предложение

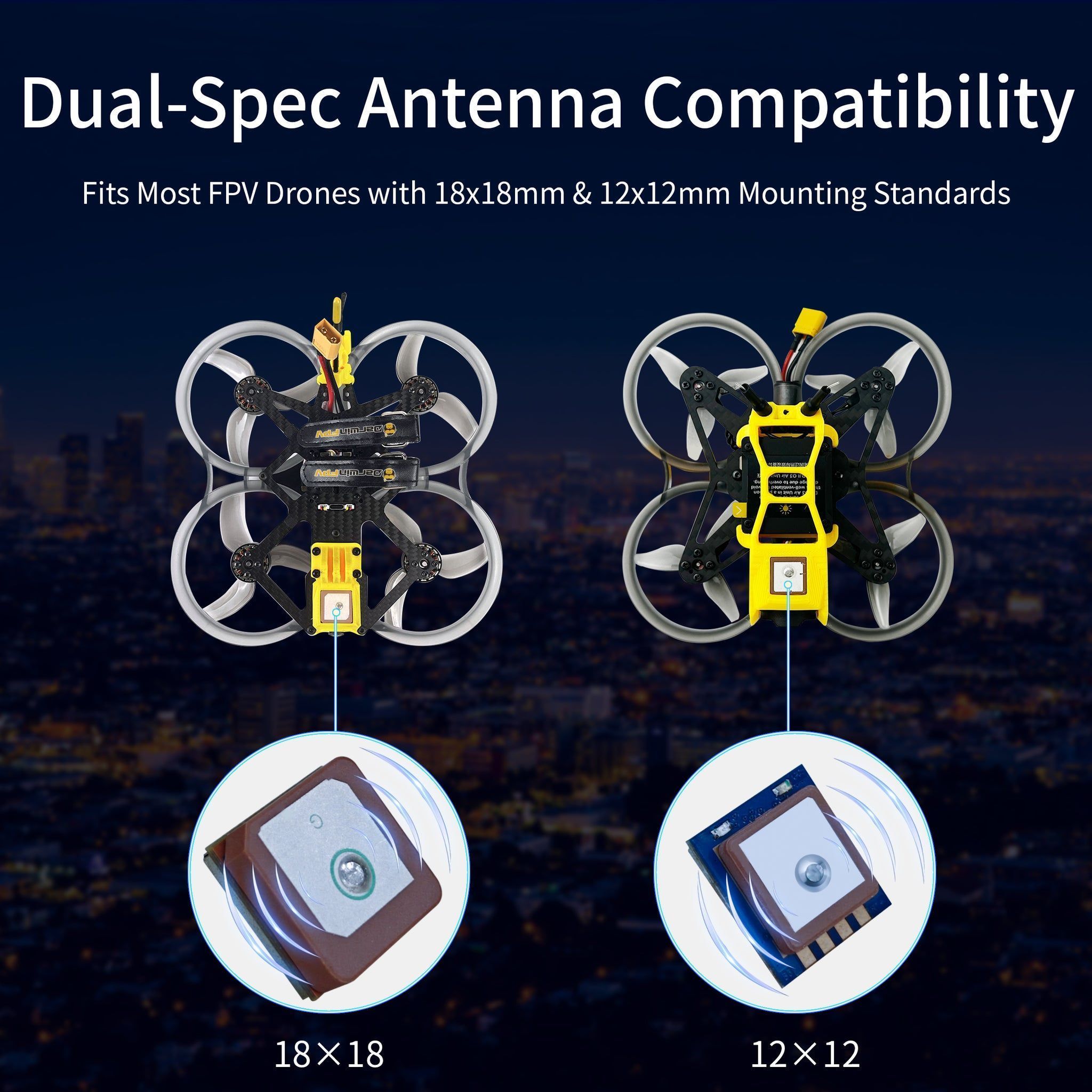

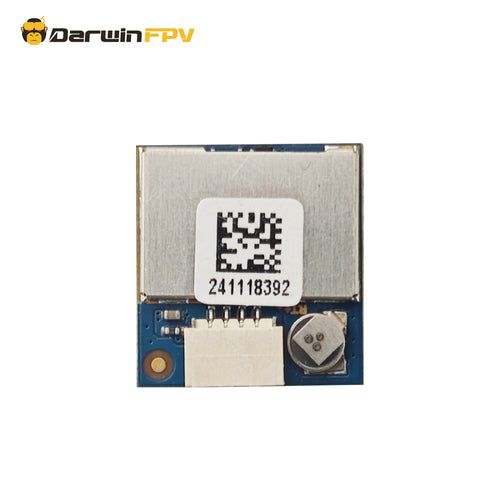

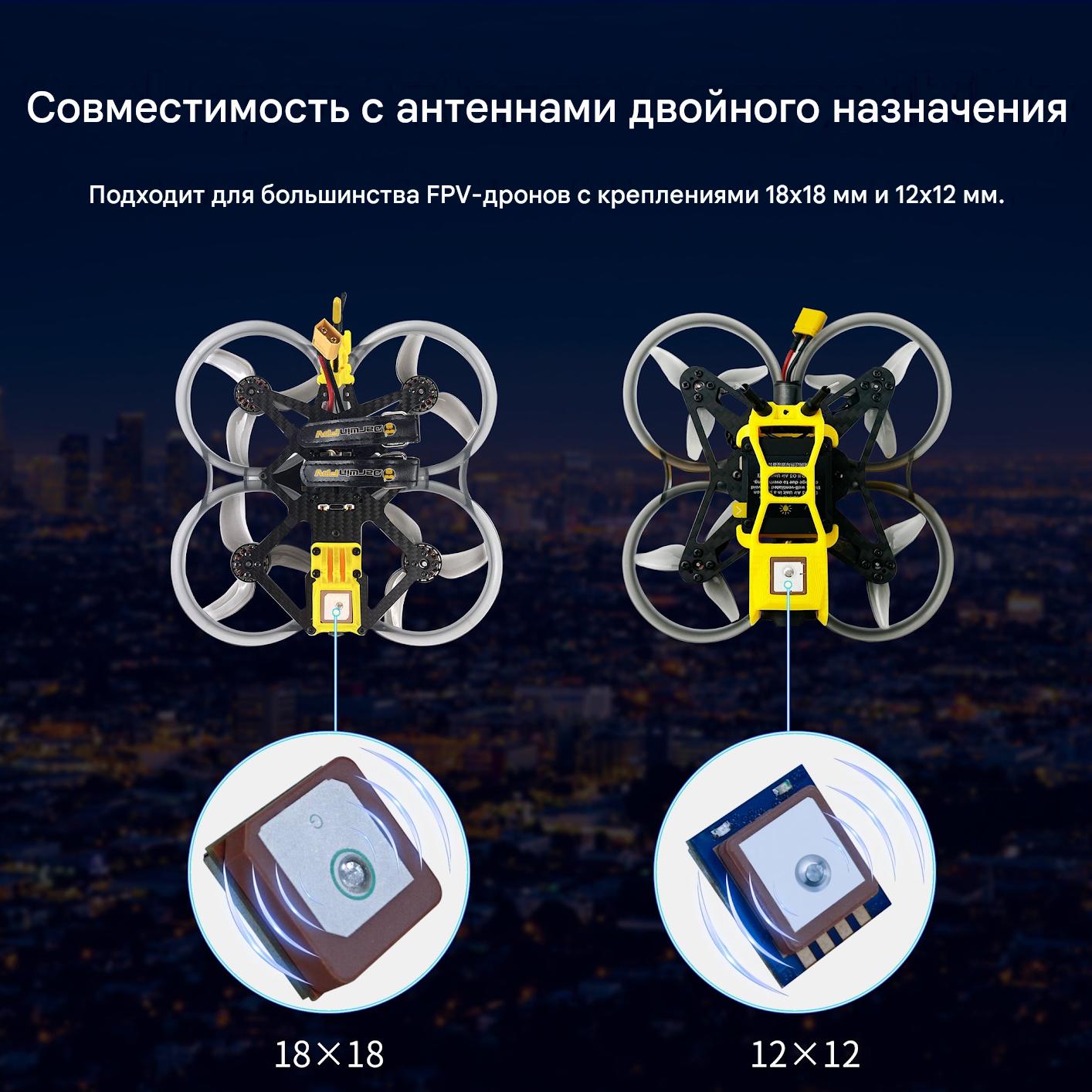

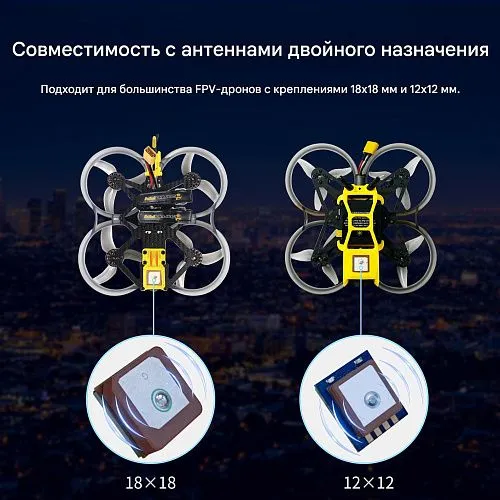

— Данный модуль является версией с антенной 18×18 мм. Доступна также компактная версия M1012 с антенной 12×12 мм.
— Чтобы получить коммерческое предложение (КП) и уточнить наличие, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и нужной вам партии.
